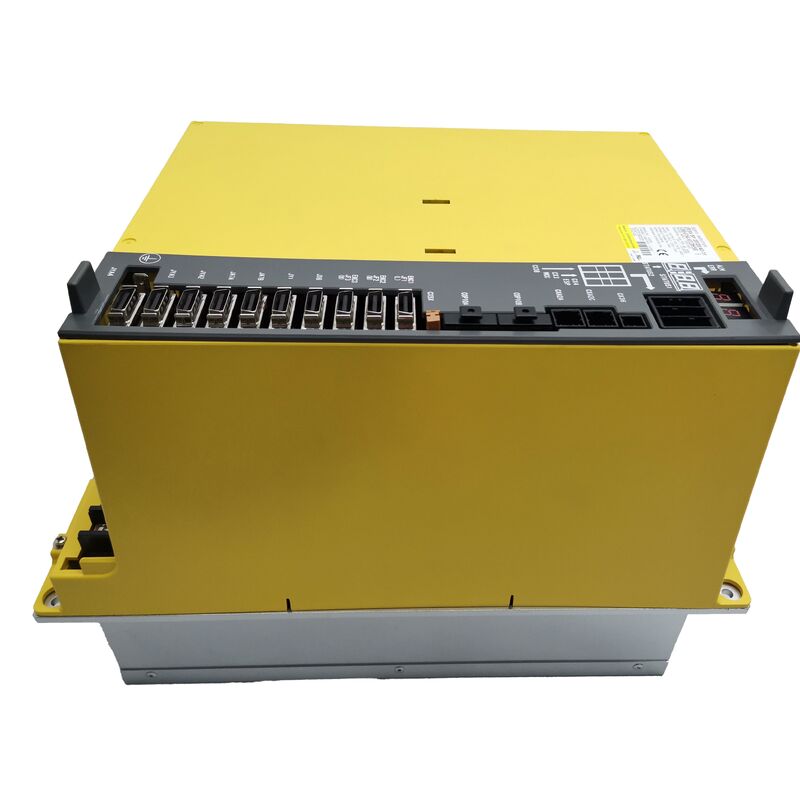

FANUC A06B-6164-H312 βiSVSP 20/20/40-11 تقویت کننده Servo و Spindle ترکیبی

شماره بخش: A06B-6164-H312 (#H580) ️ خانواده: βi Servo/Spindle Integrated Unit ️ کد مدل: biSVSP 20/20/40-11 ️ رابط: FSSB فیبر نوری ️ کلاس ولتاژ: سری ورودی 200V AC

خلاصه ی محصول

The A06B-6164-H312 sits in the lower-mid power tier of FANUC's βiSVSP (Beta i Servo/Spindle) combined amplifier family — a product line designed to consolidate three servo drive channels and a full spindle amplifier into a single moduleدر حالی که درجه بندی بالاتر A06B-6164-H333 به ماشین هایی با اسپندل های 15kW هدف قرار می گیرد، H312 با مراکز ماشینکاری با قاب کوچکتر، سلول های پیچ کوچک،و پلتفرم های CNC ورود به محدوده متوسط که موتورهای 11kW اسپندل را با محورهای سرو کار سبک تا متوسط همراه می کنند.

فرمت واحد ترکیب شده ویژگی تعریف سری 6164 است. به جای اجرای یک تقویت کننده تک قطب جدا در کنار یک ماژول servo چند محوری جداگانه،این شاسی تک نفره سه موتور سرو در L را تغذیه می کند.، M و محورهای N به طور همزمان در حالی که محور را هدایت می کند همه از یک اتصال شبکه، یک بس DC و یک کانال ارتباطی فیبر نوری FSSB به CNC.برای سازندگان ماشین آلات که در محدوده ی محدودی از حجم کابینت کار می کنند، این ادغام به طور مستقیم به فضای صرفه جویی و سیم کشی بین واحد کاهش می یابد.

ارتباطات به طور انحصاری از طریق لینک فیبر نوری FSSB (Fanuc Serial Servo Bus) FANUC انجام می شود، که A06B-6164-H312 را با نسل 0i-D/0i-MD کنترل CNC FANUC سازگار می کند.آن متعلق به همان نسل دوم سری بتا به عنوان 6164-H311 است (7.5kW spindle) و 6164-H333 (15kW spindle) ، که فقط در کلاس قدرت خروجی اسپینل و اندازه گیری کانال سرو ناشی از آن متفاوت است.

مشخصات فنی در یک نگاه

رمزگشایی نام مدل: biSVSP 20/20/40-11

هر عدد در کد مدل FANUC βiSVSP دارای معنای خاص است:

biسری Beta i (تولید کننده نسل دوم خانواده Beta با استفاده از ارتباطات FSSB)

SVSP️ Servo + Spindle در یک واحد واحد ادغام شده است

20 / 20 / 40️ حداکثر جریان هر کانال سرو: محور L 20A، محور M 20A، محور N 40A.اندازه گیری نامتقارن بین L / M و N عمدی است محور کانال N به طور معمول به محور بار بالاتر مانند محور Z در یک مرکز ماشینکاری عمودی اختصاص داده می شود، جایی که نیروهای برش و تقاضای جبران گرانش بیشترین هستند.

11کلاس تقویت کننده اسپندل، با قدرت 11kW به طور مداوم

این کنوانسیون نامگذاری به طور مستقیم H312 را بین روشن کننده H311 (biSVSP 20/20/40-7) قرار می دهد.5، 7.5kW اسپینل) و H333 قدرتمندتر (biSVSP 40/40/40-15،15kW اسپینل) در یک خانواده 6164 همه سه واحد معماری سه محور سه محور را به اشتراک می گذارند اما در کلاس خروجی اسپینل و رتبه بندی کانال سرو مربوطه متفاوت است.

سازگاری موتور

محورهای سرو (L / M / N)

این سه کانال سرو برای موتورهای servo βiS (Beta i Standard) FANUC طراحی شده اند. با توجه به نرخ جریان مداوم 6.5A در کانال های L و M و 13A در کانال N،محدوده موتورهای servo سازگار شامل::

• βiS 4/5000وβiS 8/3000✓ به خوبی در محدوده L و M کانال برای محورهای سبک
• βiS 8/2000وβiS 12/3000مناسب برای کانال محور N در رتبه 13A مداوم

موتورهای از قاب βiS 22 و بالاتر نباید به کانال های L یا M این واحد اختصاص داده شوند، زیرا نیازهای جریان مداوم آنها کانال های 6.5A را به بیش از حد حرارتی فشار می دهد.کانال محور N، با حداکثر توان 40A و ظرفیت مداوم 13A، می تواند بار سنگین تر سرو را در جایی که چرخه کار اجازه می دهد، جا دهد.

موتور اسپیندل

بخش 11 کیلو وات اسپینل با موتورهای اسپینل سری βi FANUC در کلاس قدرت 11 کیلو وات مطابقت دارد. موتورهای اسپینل سازگار شامل:

• biI 8/10000در خط یکپارچه اسپندل، 8kW، در داخل اتاق سر تقویت کننده
• biI 12/8000موتور کلاس 12kW، قابل تایید با امتیاز خروجی 56A با ورق مشخصات موتور

همانطور که در مورد تمام جفت گیری های موتور- تقویت کننده است، همیشه برق ثابت صفحه نام موتور را با خروجی 56A تقویت کننده مقایسه کنید تا قبل از نصب، مناسب بودن آن را تأیید کنید.

یک یادداشت در مورد توضیحات متناقض بازار

خریداران در جستجوی این شماره قطعات ممکن است لیست هایی را مشاهده کنند که A06B-6164-H312#H580 را به عنوان یک واحد دو محوری (biSVSP 80/80-18) به جای یک واحد سه محوری توصیف می کنند.به نظر می رسد که این تفاوت ناشی از خطاهای ورودی پایگاه داده در برخی از کاتالوگ های توزیع کننده است.فرعی H3xx فرعی FANUC در خانواده 6164 به طور مداوم از یک معماری سه محور استفاده می کند. H311, H333, H343 و H364 همه واحدهای سه محوری هستند.و H312 همان الگوی را دنبال می کندپارامترهای الکتریکی خاص (کانال های سرو 20A/20A/40A، ورودی 52A، 11kW spindle) با طبقه بندی سه محور biSVSP 20/20/40-11 سازگار است.خریداران باید قبل از هر سفارش مرجع متقابل، نام مدل را از برچسب نصب شده بر روی واحد فیزیکی تأیید کنند..

سازگاری سیستم CNC و تشخیص داخلی

A06B-6164-H312 با CNC از طریق اتوبوس فیبر نوری FSSB ارتباط برقرار می کند و آن را به سیستم عامل های کنترل تولید 0i-D محدود می کند:

• سری FANUC 0i-D (0i-MD برای فرش، 0i-TD برای چرخاندن)
• FANUC سری 0i-Mate-D
• FANUC سری 0i-MF (با تایید نرم افزار)

این واحد شامل تشخیص هشدار IPM (ماژول قدرت هوشمند) است که دمای اتصال داخلی ترانزیستور را نظارت می کند و قبل از اینکه یک رویداد حراری باعث آسیب به PCB شود، خطاهای را گزارش می کند.حالت های کنترل HRV2 و HRV3 (وکتور واکنش بالا) پشتیبانی می شود، که عملکرد حلقه جریان پهنای باند بالاتری را فراهم می کند که خطای بعدی را در طول حرکت های شکل گیری با شتاب بالا کاهش می دهد.

شماره بخش مرجع متقابل

حمل و نقل و تدارکات

ارسال:واحدهای موجود در یک بسته بندی از حفاظت ضد استاتیک با پوشش فوم متراکم در داخل یک کارتون سخت استفاده می شود.واحدهای سنگین تر یا شکننده تر در جعبه های چوبی سفارشی.

حامل ها:DHL اکسپرس · FedEx اولویت بین المللی · UPS Worldwide Express · TNT · EMS

دسترسی جهانی:گزینه های اکسپرس به بیش از 220 کشور در عرض 24 ساعت تحویل می دهند. حمل و نقل بین المللی استاندارد 3 روز کاری را انجام می دهد.

مدارک:هر محموله شامل یک فاکتور تجاری و لیست بسته بندی دقیق است.

سوالات عمومی

سوال1: تفاوت عملی بین A06B-6164-H312 و A06B-6164-H311 چیست؟

هر دو دستگاه سه محور سرو پلاس اسپینل در خانواده 6164 βiSVSP هستند و هر دو از همان سایز کانال سرو 20/20/40 استفاده می کنند. تنها تفاوت در کلاس خروجی اسپینل است:H311 از 7 پشتیبانی می کند.5kW موتور اسپندل، در حالی که H312 گام به 11kW. اگر نام موتور اسپندل ماشین شما نشان می دهد هر چیزی بین 8kW و 11kW مداوم، H312 انتخاب درست است.H311 براي اون فندل کم اندازه ست، و گام بعدی به بالا H333 با 15 کیلو وات بزرگ و به طور بالقوه غیر ضروری برای هزینه خواهد بود.

سوال2: چرا کانال محور N دارای یک جریان بالاتر از کانال های L و M است؟

اندازه گیری کانال سرو نامتقارن در biSVSP 20/20/40-11 عمدی است. در اکثر مراکز ماشینکاری سه محور که از این واحد استفاده می کنند، کانال محور N به محور Z (سفر عمودی) اختصاص داده می شود.که به دلیل جبران گرانش و وزن سر پیچ، تقاضای جریان مداوم بیشتری دارد40A اوج / 13A رتبه بندی مداوم در کانال N فضای مورد نیاز برای این برنامه را فراهم می کند، در حالی که کانال های L و M در 20A اوج / 6.5A به طور مداوم محورهای X و Y را به طور مناسب کنترل کنید.

سوال 3: آیا می توان A06B-6164-H312 را به جای یک کنترل 0i-D با یک کنترل FANUC 0i-MF استفاده کرد؟

0i-MF از همان معماری ارتباطات FSSB فیبر نوری به عنوان خانواده 0i-D استفاده می کند، بنابراین سازگاری الکتریکی به طور کلی حفظ می شود.هر زمان که یک تقویت کننده با یک کنترل نسل جدیدتر از آنچه که در ابتدا برای آن مشخص شده است، جفت شود.، تنظیمات پارامترهای CNC به ویژه پارامترهای شروع کننده سرو و پارامترهای نوع تقویت کننده اسپندل باید به درستی تنظیم شوند.قبل از راه اندازی با FANUC یا یک یکپارچه کننده واجد شرایط تأیید کنید که نسخه نرم افزار 0i-MF در حال استفاده از تقویت کننده سری A06B-6164 پشتیبانی می کند..

سوال 4: واحد برق می شود اما دستگاه یک خطای ارتباطی FSSB در تمام محورها را به طور همزمان نشان می دهد.

یک هشدار FSSB که همزمان بر تمام محورها اثر می گذارد تقریباً همیشه به یک مشکل ارتباطی فیبر نوری و نه یک مشکل در محرک اشاره می کند.بررسی هر دو سر کابل فیبر نوری اتصال رابط نوری CNC به واحد تقویت کننده: به دنبال آسیب فیزیکی به کابل، گرد و غبار یا آلودگی بر روی اتصال دهنده های نوری فشار و تایید هر اتصال دهنده به طور کامل نشسته است.یک کانکتور نوری کثیف یا به طور جزئی قطع شده شایع ترین علت این علامت است و بدون لمس تقویت کننده خود حل می شود.

سوال 5: آیا این واحد قابل تعمیر است اگر کانال اسپینل شکست بخورد در حالی که کانال های سرو کار می کنند؟

بله، تعمیرات در زمینه A06B-6164-H312 در میان تعمیرگاه های متخصص FANUC به خوبی شناخته شده است.خرابی کانال پیچ به طور خودکار به این معنی نیست که IGBTهای خروجی سرو تحت تأثیر قرار می گیرند.یک مرکز تعمیرات متخصص هر چهار کانال را به طور مستقل آزمایش می کند و تنها مرحله قدرت شکست خورده را جایگزین می کند، که به طور قابل توجهی از هزینه های جایگزین ماژول کامل موثرتر است.اگر زمان توقف ماشین محدودیت اولویت باشد، یک واحد مبادله سریعترین مسیر است؛ اگر هزینه در نظر گرفتن اصلی است،تعمیر بهترین گزینه است در صورتی که شما یک واحد خوب تایید شده برای بازگرداندن دستگاه به سرویس در حالی که ماژول معیوب در حال تعمیر است.
