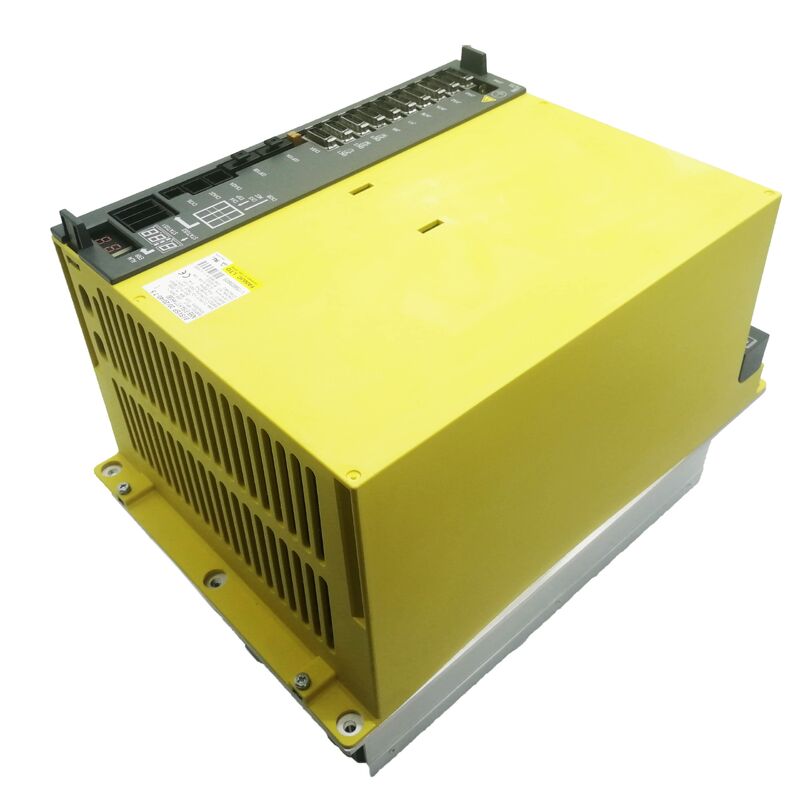

شماره قطعه: A06B-6164-H311 (#H580) ▏خانواده: واحد یکپارچه سروو/اسپیندل βi ▏کد مدل: biSVSP 20/20/40-7.5 ▏رابط: فیبر نوری FSSB ▏کلاس ولتاژ: ورودی AC 200 ولت ▏وزن: تقریباً 12 کیلوگرم
دستهای از ماشینابزارهای CNC وجود دارد — مرکز ماشینکاری عمودی کوچک، سلول تراش فشرده، ایستگاه حفاری خودکار — که در آن حجم کلی کابینت محدود است، نیازهای اسپیندل متوسط است و محورها موتورهای سروو نسبتاً سبکی را اجرا میکنند. این ماشینها به آمپلیفایر اسپیندل 15 کیلوواتی یا کانالهای سروو پیوسته 40 آمپری نیازی ندارند. آنچه آنها نیاز دارند یک واحد قابل اعتماد و به خوبی یکپارچه است که بدون مهندسی بیش از حد کابینت، با کاربرد مطابقت داشته باشد.
A06B-6164-H311 دقیقاً این نقش را پر میکند. به عنوان مدل سه محوره رده ورودی در خانواده آمپلیفایر ترکیبی βiSVSP (Beta i Servo/Spindle) FANUC، سه کانال سروو مستقل را در کنار آمپلیفایر اسپیندل 7.5 کیلوواتی ارائه میدهد — همه از یک ماژول واحد. این واحد از طریق باس فیبر نوری FSSB به CNC متصل میشود و از منبع تغذیه سه فاز 200 ولت کار میکند، که آن را برای ماشینابزارهای مبتنی بر 0i-D و 0i-Mate-D که موتورهای سری β فشرده FANUC را اجرا میکنند، مناسب میسازد.
آنچه فرمت biSVSP را از توپولوژیهای درایو معمولی متمایز میکند، حذف درایو اسپیندل مستقل است. به جای سیمکشی یک آمپلیفایر اسپیندل جداگانه در کنار یک ماژول سروو چند محوره، این شاسی واحد تمام عملکردهای درایو را مدیریت میکند — حلقههای موقعیت سروو در سه محور و کنترل سرعت/گشتاور اسپیندل — از طریق یک اتصال برق و یک مسیر ارتباطی فیبر نوری به CNC. طراحی کابینت حاصل سادهتر، سبکتر و سرویسدهی آسانتر است.
| پارامتر | مقدار |
|---|---|
| شماره قطعه | A06B-6164-H311 (#H580) |
| طبقهبندی واحد | βiSVSP — سروو + اسپیندل ترکیبی |
| کد مدل | biSVSP 20/20/40-7.5 |
| کانالهای سروو | 3 (محورهای L / M / N) |
| جریان پیک — محور L | 20 آمپر |
| جریان پیک — محور M | 20 آمپر |
| جریان پیک — محور N | 40 آمپر |
| توان خروجی اسپیندل | 7.5 کیلووات |
| ولتاژ ورودی | سه فاز، 200–240 ولت AC (+10% / −15%)، 50/60 هرتز |
| توان کنترل | 24 ولت DC، 1.5 آمپر |
| روش PWM | موج سینوسی، HRV2 / HRV3 |
| رابط CNC | فیبر نوری FSSB (Fanuc Serial Servo Bus) |
| خنک کننده | هوای اجباری (فن داخلی) |
| کلاس حفاظت | IP20 |
| وزن واحد | تقریباً 12 کیلوگرم |
| CNC سازگار | FANUC 0i-D / 0i-MD / 0i-Mate-D |
سری A06B-6164 کلاسهای توان متعددی را پوشش میدهد، که همگی معماری ترکیبی سه سروو به علاوه اسپیندل و رابط ارتباطی FSSB یکسان را به اشتراک میگذارند. H311 کمترین گزینه خروجی اسپیندل در خط تولید سه محوره است:
| شماره قطعه | کد مدل | خروجی اسپیندل | کانالهای سروو |
|---|---|---|---|
| A06B-6164-H311 | biSVSP 20/20/40-7.5 | 7.5 کیلووات | 3 (20A / 20A / 40A پیک) |
| A06B-6164-H312 | biSVSP 20/20/40-11 | 11 کیلووات | 3 (20A / 20A / 40A پیک) |
| A06B-6164-H333 | biSVSP 40/40/40-15 | 15 کیلووات | 3 (40A / 40A / 40A پیک) |
| A06B-6164-H343 | biSVSP 40/40/80-15 | 15 کیلووات | 3 (40A / 40A / 80A پیک) |
| A06B-6164-H364 | biSVSP 80/80/80-18 | 18 کیلووات | 3 (80A / 80A / 80A پیک) |
H311 و H312 دارای رتبهبندی کانال سروو یکسان هستند — 20 آمپر پیک در L و M، 40 آمپر پیک در N — فقط در کلاس توان اسپیندل متفاوت هستند. اگر پلاک موتور اسپیندل دستگاه شما 7.5 کیلووات یا کمتر باشد، H311 انتخاب صحیح است. ارتقا به H312 هزینه و مصرف برق ورودی را بدون مزیت برای نصب اسپیندل 7.5 کیلوواتی افزایش میدهد.
اندازهبندی نامتقارن سروو 20/20/40 از همان منطق سری 6164-H31x پیروی میکند. محورهای L و M کمترین تقاضای حرکت افقی (معمولاً X و Y) را مدیریت میکنند، در حالی که پیک بالاتر 40 آمپر کانال N، محور Z را که وزن سر اسپیندل و جبران گرانش باعث مصرف جریان پیوسته بیشتری میشود، در خود جای میدهد.
موتورهای سروو سازگار سری βiS FANUC برای هر کلاس کانال:
محورهای L و M (20 آمپر پیک):βiS 4/5000، βiS 8/3000، βiS 8/2000 — همه در محدوده پیک 20 آمپر برای چرخههای کاری معمولی
محور N (40 آمپر پیک):βiS 12/3000 — محدوده بالای ظرفیت جریان پیوسته کانال N با رتبه 13 آمپر
موتورهای سروو از فریم βiS 22 و بزرگتر برای هیچ کانالی از این واحد مناسب نیستند، زیرا تقاضای جریان پیوسته آنها از رتبهبندیهای هر کانال فراتر میرود.
بخش اسپیندل 7.5 کیلوواتی با موتورهای اسپیندل سری βi FANUC در کلاس توان پیوسته 7.5 کیلووات یا کمتر جفت میشود. مدلهای سازگار نماینده عبارتند از:
همیشه مصرف جریان پیوسته موتور را در برابر مشخصات خروجی اسپیندل آمپلیفایر قبل از مشخص کردن جایگزین تأیید کنید. رتبه 7.5 کیلووات نشاندهنده حد حرارتی پیوسته کانال اسپیندل است، نه قطع سخت جریان پیک در حین شتابگیری.
کنترل حلقه جریان HRV2 / HRV3H311 هر دو حالت کنترل جریان بردار با پاسخ بالا 2 و HRV3 را پشتیبانی میکند. HRV3، هنگامی که فعال و توسط CNC پشتیبانی میشود، با نرخ بهروزرسانی حلقه جریان بالاتری کار میکند — خطای ردیابی سروو را در طول حرکات با شتاب بالا کاهش میدهد و کیفیت پرداخت سطح را در عملیات فرزکاری کانتور بهبود میبخشد. اینکه آیا HRV2 یا HRV3 فعال است به پیکربندی پارامتر CNC و نوع موتور سروو نصب شده بستگی دارد.
بازیافت داخلیاین واحد دارای یک مدار بازیافت داخلی است که انرژی ترمز را در هنگام کاهش سرعت موتور به منبع تغذیه AC بازمیگرداند به جای اتلاف آن به صورت گرما از طریق یک مقاومت خارجی. در ماشینهای فشرده با معکوس شدن مکرر محور — به عنوان مثال، چرخههای حفاری با کورس کوتاه — این قابلیت بازیافت بار حرارتی را در کابینت کاهش میدهد و به مصرف انرژی کمتر در طول یک شیفت تولید کامل کمک میکند.
نظارت بر آلارم IPMمرحله خروجی از فناوری ماژول قدرت هوشمند (IPM) استفاده میکند که دمای اتصال را به صورت داخلی نظارت میکند و قبل از اینکه یک رویداد فرار حرارتی باعث آسیب برگشتناپذیر PCB شود، محافظت را فعال میکند. آلارمهای IPM به عنوان کدهای آلارم سروو خاصی روی صفحه CNC ظاهر میشوند و به تکنسین اجازه میدهند تا گرمای بیش از حد واقعی دستگاه را از علت خارجی مانند انسداد جریان هوا یا خرابی فن خنککننده تشخیص دهد.
| نماد | قالب |
|---|---|
| استاندارد | A06B-6164-H311 |
| با پسوند ولتاژ | A06B-6164-H311#H580 |
| بدون خط تیره | A06B6164H311 |
| خطای خواندن OCR (6→G, 1→I) | AO6B-6I64-H3II |
| کد مدل | biSVSP 20/20/40-7.5 |
| معادل مرحلهای (11 کیلووات) | A06B-6164-H312 |
زمان تحویل:واحدهای موجود در انبار تأیید شده و آماده ارسال در عرض 1 تا 2 روز کاری هستند.
بستهبندی:کیسه ضد الکتریسیته ساکن در داخل کارتن سفت و سخت با فوم. واحدهای با وزن بیش از حد در جعبههای چوبی سفارشی برای محافظت بیشتر در حین حمل و نقل ارسال میشوند.
حاملها:DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — بر اساس مقصد و الزامات فوریت تعیین میشوند.
زمان تحویل:خدمات اکسپرس در عرض 24 تا 48 ساعت به بیش از 220 کشور میرسد. حمل و نقل بینالمللی استاندارد بسته به مقصد 3 تا 7 روز کاری طول میکشد.
عوارض واردات:مسئولیت خریدار طبق مقررات گمرکی کشور مقصد. فاکتور تجاری و لیست بستهبندی کامل همراه با هر محموله گنجانده شده است.
س1: حداکثر توان اسپیندل A06B-6164-H311 چقدر است و در صورت تجاوز از آن چه اتفاقی میافتد؟کانال اسپیندل با توان خروجی پیوسته 7.5 کیلووات رتبهبندی شده است. راهاندازی یک موتور اسپیندل که تقاضای توان پیوسته پلاک آن از این رقم فراتر رود، مرحله خروجی آمپلیفایر را در طول برشهای پایدار فراتر از محدودیتهای طراحی حرارتی خود میبرد و در نهایت باعث آلارم گرمای بیش از حد میشود یا اگر حفاظت به موقع عمل نکند، ماژولهای خروجی IGBT را آسیب میزند. اضافه بار لحظهای اسپیندل در حین شتابگیری در محدوده جریان پیک کوتاهمدت ماژول قابل تحمل است، اما اضافه بار پایدار عمر مفید را به طور قابل توجهی کاهش میدهد. برای ماشینهایی با موتورهای اسپیندل با توان بیش از 7.5 کیلووات، A06B-6164-H312 (بخش اسپیندل 11 کیلوواتی) جایگزین مناسب است.
س2: آیا A06B-6164-H311 میتواند جایگزین واحد قدیمی سری A06B-6134 در همان ماشین شود؟جایگزینی مکانیکی مستقیم امکانپذیر است اگر کابینت دارای ابعاد اسلات صحیح باشد، اما سری 6164 از ارتباطات فیبر نوری FSSB استفاده میکند در حالی که سری قدیمیتر 6134 از پروتکل رابط متفاوتی استفاده میکرد. یک CNC که کنترل 0i-C یا قدیمیتر را اجرا میکند (که از سری 6134 استفاده میکند) نمیتواند با آمپلیفایر سری 6164 بدون ارتقاء CNC ارتباط برقرار کند. سری 6164 فقط با کنترلهای نسل 0i-D، 0i-MD و 0i-Mate-D سازگار است. اگر دستگاه شما در حال حاضر یکی از آن کنترلها را با یک واحد 6134 معیوب اجرا میکند، بررسی با یکپارچهساز FANUC برای اینکه آیا 6164 میتواند پذیرفته شود، ارزش دارد — پاسخ به نسخههای خاص سفتافزار و سازگاری پارامتر بستگی دارد.
س3: دستگاه من آلارم SV401 را به طور خاص روی محور N نمایش میدهد. آیا این نشاندهنده نقص در کانال N این واحد است؟SV401 یک آلارم خاموش سیگنال آماده FANUC است — این نشان میدهد که آمپلیفایر سروو به فرمان آماده CNC در آن محور پاسخ نمیدهد، که میتواند ناشی از چندین علت مستقل از کانال خروجی باشد. قبل از مشکوک شدن به مرحله IGBT در کانال N، منبع تغذیه کنترل 24 ولت DC به آمپلیفایر را بررسی کنید (قطع 24 ولت تمام یا محورهای انتخابی را غیرفعال میکند)، سیگنال فعالسازی سروو از PMC را تأیید کنید و بررسی کنید که هیچ وضعیت توقف اضطراری توسط مدار ایمنی دستگاه فعال نباشد. اگر همه اینها بررسی شد، آنگاه نقص به احتمال زیاد در مرحله خروجی محور N یا مسیر بازخورد موتور مرتبط با آن است.
س4: آیا این واحد از ضربه زدن سفت و سخت (rigid tapping) روی محور اسپیندل پشتیبانی میکند؟بله، ضربه زدن سفت و سخت زمانی پشتیبانی میشود که گزینه CNC فعال باشد و موتور اسپیندل مجهز به رمزگذار موقعیت (یا آرایش بازخورد انکودر سازگار) باشد. کانال اسپیندل در واحدهای βiSVSP انتقال از کنترل سرعت به کنترل موقعیت همگام مورد نیاز برای ضربه زدن سفت و سخت را مدیریت میکند، به شرطی که CNC گزینه نرمافزار همگامسازی اسپیندل را فعال داشته باشد. قابلیت سختافزاری در آمپلیفایر وجود دارد؛ عامل محدود کننده این است که آیا مجموعه گزینه CNC خریداری شده شامل ضربه زدن سفت و سخت است یا خیر.
س5: کدام فن خنککننده باید برای A06B-6164-H311 در انبار نگهداری شود؟فن خنککننده هوای اجباری بالاترین قطعه فرسوده در هر ماژول βiSVSP است و باید بخشی از هر برنامه نگهداری پیشگیرانه باشد. شماره قطعه فن خاص روی برچسب فن نصب شده در داخل واحد چاپ شده است — بین بازنگریهای سختافزاری متفاوت است، بنابراین بهترین روش این است که برچسب فن را در دسترسی بعدی عکس بگیرید و قبل از خرابی، قطعه جایگزین صحیح را سفارش دهید. خرابی فن به سرعت باعث آلارم گرمای بیش از حد IPM میشود زیرا جریان هوا به زیر آستانه مورد نیاز برای حفظ دمای اتصال مرحله خروجی در محدوده مشخصات کاهش مییابد.
