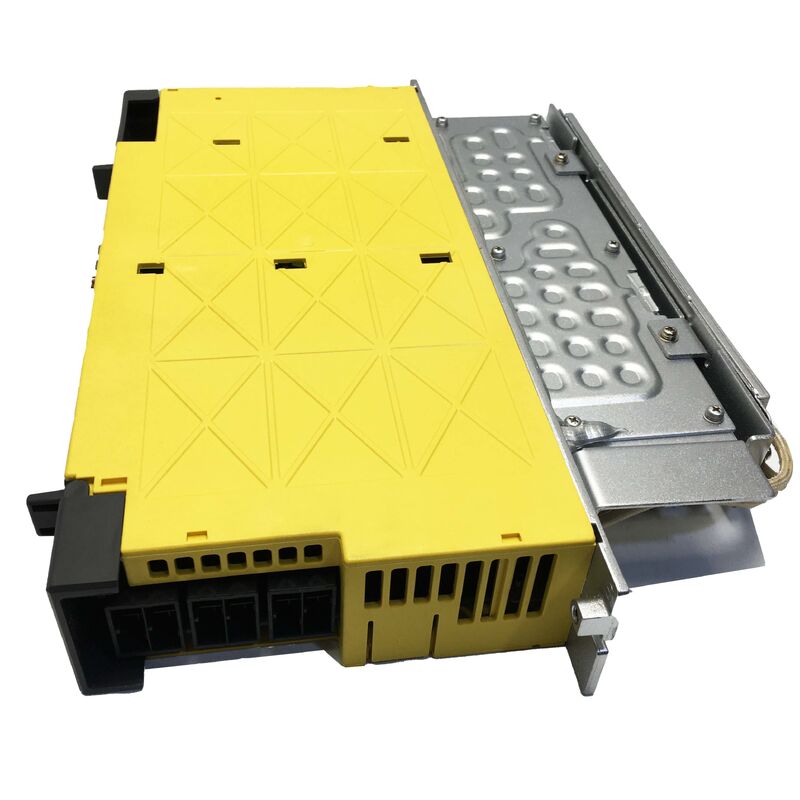

FANUC A06B-6160-H003 — βiSV40-B تک‌محور AC سروو آمپلی‌فایر | 200 ولت، 40 آمپر پیک، FSSB

شماره قطعه: A06B-6160-H003 ▏نام مدل: βiSV40-B ▏نوع: تک‌محور مستقل سروو آمپلی‌فایر ▏کلاس ولتاژ: ورودی AC 200 ولت ▏رابط: فیبر نوری FSSB

درایو تک‌محور اختصاصی برای مواقعی که اشتراک‌گذاری امکان‌پذیر نیست

همه محورهای دستگاه CNC به طور کامل در ماژول‌های ترکیبی سروو/اسپیندل قرار نمی‌گیرند. میزهای گردان کمکی، دم‌بندها، تعویض‌کننده‌های پالت و محورهای تک‌محور با بار زیاد اغلب به درایو اختصاصی خود نیاز دارند — درایوی که به طور خاص برای موتور آن محور اندازه‌گیری شده است، به جای اشتراک‌گذاری فضای جریان با کانال‌های مجاور. A06B-6160-H003 دقیقاً برای این موقعیت‌ها ساخته شده است.

H003 که بخشی از خانواده βiSV-B (Beta i Servo، نسل B) FANUC است، یک سروو آمپلی‌فایر تک‌محور فشرده و مستقل است که قادر به ارائه خروجی پیک 40 آمپر برای راه‌اندازی یک موتور سروو سری βiS است. این دستگاه از طریق باس فیبر نوری FSSB به CNC متصل می‌شود، از برق اصلی سه فاز 200 تا 240 ولت AC تغذیه می‌کند و دارای یک مقاومت احیاکننده داخلی است که انرژی ترمز را بدون نیاز به قطعات خارجی مدیریت می‌کند. نتیجه یک واحد درایو تمیز و خودکفا است که می‌تواند به هر کابینت 0i-D یا سازگار در جایی که به یک محور سروو مستقل با جریان بالا نیاز است، اضافه شود.

آنچه H003 را از واحدهای ترکیبی βiSVSP در سری 6164 متمایز می‌کند، معماری آن است: این یک آمپلی‌فایر سروو خالص بدون کانال اسپیندل است. این دستگاه یک موتور را راه‌اندازی می‌کند، آن را با دقت انجام می‌دهد و کار دیگری انجام نمی‌دهد. برای یک محور اختصاصی، این تمرکز یک مزیت است — کل جریان پیک 40 آمپر متعلق به آن محور است، بدون اشتراک‌گذاری یا تعامل حرارتی از کانال‌های مجاور.

مشخصات

خط تولید سری 6160 — انتخاب مدل مناسب

سری A06B-6160 طیف کامل تک‌محور βiSV-B را از محورهای سبک فشرده تا کاربردهای سنگین با اینرسی بالا پوشش می‌دهد، همه با رابط FSSB و کلاس ورودی 200 ولت یکسان. H003 در محدوده میانی به بالا قرار دارد:

جایگزینی H002 با H003 یک خطای رایج و مخرب است — پیک 20 آمپری H002 نمی‌تواند موتورهای اندازه‌گیری شده برای H003 را تحمل کند و منجر به هشدارهای اضافه جریان یا خرابی IGBT می‌شود. همیشه مدل آمپلی‌فایر را با مشخصات جریان موتور مطابقت دهید، نه فقط ظاهر فیزیکی آن.

موتورهای سروو سازگار

βiSV40-B با موتورهای سروو سری βiS (Beta i Standard) FANUC در محدوده جریان پیوسته 13 آمپر / پیک 40 آمپر مطابقت دارد:

به راحتی در محدوده مجاز:

• βiS 8/3000، βiS 8/2000 — موتورهای محور Z استاندارد یا محور افقی با چرخه کاری بالا
• βiS 12/3000 — موتور فریم میانی، 13 آمپر پیوسته درست در خروجی نامی آمپلی‌فایر قرار می‌گیرد

انتهای بالای محدوده:

• βiS 22/2000 — چرخه کاری را تأیید کنید که اجازه می‌دهد تقاضای جریان پیوسته در حد نامی 13 آمپر باقی بماند؛ مناسب برای کاربردهای بار زیاد متناوب با زمان بیکاری کافی

همه موتورهای سری βiS در این کلاس جریان از رمزگذار پالس سریال FANUC (SPC) یا رمزگذار مطلق با وضوح بالا استفاده می‌کنند که هر دو به طور کامل توسط برد PCB کنترل βiSV40-B پشتیبانی می‌شوند.

سه ویژگی فنی که ارزش درک دارند

مقاومت احیاکننده داخلی

برخلاف آمپلی‌فایرهای سروو سری αi-B که برای احیا به ماژول منبع تغذیه (PSM) مشترک متکی هستند، سری βiSV-B مدار احیاکننده خود را با یک مقاومت ترمز داخلی در بر می‌گیرد. هنگامی که موتور کاهش سرعت می‌دهد، انرژی جنبشی به انرژی الکتریکی تبدیل می‌شود و مقاومت داخلی آن را به صورت گرما دفع می‌کند. این معماری مستقل به این معنی است که βiSV40-B به PSM جداگانه نیاز ندارد — مستقیماً به برق اصلی سه فاز متصل می‌شود، که طراحی کابینت را ساده می‌کند و تعداد قطعات را برای نصب محور مستقل کاهش می‌دهد.

ظرفیت حرارتی مقاومت داخلی محدود است. در کاربردهایی با چرخه‌های ترمز بسیار مکرر یا مسافت‌های کاهش سرعت طولانی در سرعت‌های بالای موتور، ممکن است نیاز به افزودن یک مقاومت احیاکننده خارجی باشد. اگر مقاومت داخلی بیش از حد گرم شود، درایو قبل از آسیب دیدن مقاومت، هشدار احیا را فعال می‌کند.

حالت‌های حلقه جریان HRV2 و HRV3

βiSV40-B از هر دو الگوریتم کنترل جریان HRV2 و HRV3 (High Response Vector) پشتیبانی می‌کند. HRV3 با نرخ به‌روزرسانی حلقه بالاتر کار می‌کند، خطای دنبال کردن موقعیت سروو را در طول گذارهای شتاب-کاهش سرعت کاهش می‌دهد و کیفیت سطح را در عملیات کانتور بهبود می‌بخشد. اینکه آیا HRV2 یا HRV3 فعال است توسط پارامتر سروو تنظیم شده در CNC تعیین می‌شود — سخت‌افزار آمپلی‌فایر از هر دو پشتیبانی می‌کند، اما نسخه سیستم‌عامل CNC و نوع رمزگذار موتور سروو نیز باید قبل از فعال شدن HRV3 سازگار باشند.

ارتباط فیبر نوری FSSB

درایو از طریق FSSB، باس سروو سریال FANUC که از طریق فیبر نوری پلاستیکی منتقل می‌شود، با CNC ارتباط برقرار می‌کند. اتصال فیبر نوری ایمنی ذاتی در برابر تداخل الکترومغناطیسی از کابل‌های برق پرقدرت دستگاه را فراهم می‌کند — یک مزیت عملی قابل توجه در محیط‌هایی با موتورهای بزرگ، جوشکاری قوس الکتریکی یا سایر منابع EMI در نزدیکی. کانکتورهای JOG و ROP در جلوی واحد مسیرهای ارسال و دریافت نوری را مدیریت می‌کنند. این کانکتورها از نوع فشاری هستند و باید محکم قرار گیرند؛ یک کابل نوری نیمه‌متصل یکی از شایع‌ترین دلایل هشدارهای ارتباطی FSSB در هنگام راه‌اندازی است.

ارجاع متقابل شماره قطعه

حمل و نقل و لجستیک

ارسال: واحدهای موجود تأیید و ظرف 1-2 روز کاری ارسال می‌شوند. هر واحد در بسته‌بندی ضد الکتریسیته ساکن با محافظ کارتن سفت و سخت با آستر فوم ارسال می‌شود.

حامل‌ها: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

تحویل: گزینه‌های اکسپرس به بیش از 220 کشور در عرض 24-48 ساعت می‌رسند؛ حمل و نقل استاندارد بین‌المللی 3-7 روز کاری است.

گمرک: فاکتور تجاری و لیست بسته‌بندی با تمام محموله‌ها ارائه می‌شود. عوارض و مالیات واردات طبق مقررات گمرکی کشور مقصد توسط خریدار پرداخت می‌شود.

سوالات متداول

س1: آیا می‌توان از A06B-6160-H003 به عنوان جایگزین مستقیم برای A06B-6160-H002 در صورت عدم دسترسی به H002 استفاده کرد؟ خیر — و این یک تمایز بسیار مهم است. H002 یک βiSV20-B با خروجی پیک 20 آمپر است؛ H003 یک βiSV40-B با پیک 40 آمپر است. اگر واحد معیوب در دستگاه شما H002 است که با موتور βiS 4 یا βiS 8 جفت شده است، جایگزینی با H003 از نظر الکتریکی کار خواهد کرد، اما پارامترهای سروو (به ویژه حد جریان موتور و آستانه‌های تشخیص اضافه بار) باید برای نوع آمپلی‌فایر جدید مجدداً راه‌اندازی شوند. نصب H003 بدون به‌روزرسانی پارامترهای سروو می‌تواند منجر به محدودیت جریان نادرست، آسیب احتمالی به موتور یا رفتار غیرعادی محور شود. جایگزینی معکوس — H002 برای H003 — هرگز نباید انجام شود، زیرا H002 نمی‌تواند جریان مورد نیاز موتورهای مطابق با H003 را تأمین کند و منجر به هشدارهای اضافه جریان یا خرابی IGBT می‌شود.

س2: آیا βiSV40-B مانند آمپلی‌فایرهای سری αi-B به ماژول منبع تغذیه (PSM) جداگانه نیاز دارد؟ خیر. این یکی از تفاوت‌های معماری کلیدی بین سری βiSV-B و سری αiSV-B است. A06B-6160-H003 مستقیماً به برق اصلی سه فاز 200-240 ولت AC متصل می‌شود و نیازی به PSM همراه ندارد. این دستگاه دارای رکتیفایر داخلی، خازن‌های باس DC و مقاومت احیاکننده داخلی است. در مقابل، یک ماژول αiSV-B از یک باس DC مشترک که توسط یک ماژول منبع تغذیه αiPS-B جداگانه تأمین می‌شود، تغذیه می‌کند. برای طرح‌های کابینت که در آن یک محور مستقل به کابینت αi-B اضافه می‌شود، βiSV-B می‌تواند از تغذیه اصلی اختصاصی خود تغذیه شود به جای اتصال به باس DC αi.

س3: کدام کنترل‌های CNC با A06B-6160-H003 سازگار هستند؟βiSV40-B از ارتباط فیبر نوری FSSB استفاده می‌کند که سازگاری را به کنترل‌های FANUC که از این رابط پشتیبانی می‌کنند محدود می‌کند. پلتفرم‌های تأیید شده سازگار شامل سری 0i-D (0i-MD برای فرزکاری، 0i-TD برای تراشکاری)، 0i-Mate-D و 0i-MF هستند. کنترل‌های قدیمی‌تر FANUC که از دستورات سرعت آنالوگ یا رابط سروو I/O Link قدیمی‌تر (نسل 0i-C، 16i/18i/21i) استفاده می‌کنند، نمی‌توانند بدون ارتقاء CNC با این آمپلی‌فایر ارتباط برقرار کنند.

س4: دستگاه من بلافاصله پس از راه‌اندازی سرد محور هدایت شده توسط این واحد، هشدار سروو 5 (اضافه جریان) را نشان می‌دهد. دلایل احتمالی چیست؟هشدار سروو 5 در هنگام راه‌اندازی سرد — قبل از صدور هرگونه دستور حرکت — معمولاً نشان‌دهنده نقص در مرحله خروجی آمپلی‌فایر است تا مشکل سیم‌کشی، زیرا اضافه جریان قبل از فرمان جریان تشخیص داده می‌شود. شایع‌ترین علت اتصال کوتاه در یک یا چند ترانزیستور خروجی IGBT است که می‌تواند پس از نقص عایق کابل موتور که یک جهش ولتاژ را به آمپلی‌فایر برمی‌گرداند، یا صرفاً به دلیل فرسودگی قطعات پس از سال‌ها چرخه حرارتی رخ دهد. با این حال، قبل از فرض خرابی IGBT، کابل برق موتور (U/V/W) را در خروجی آمپلی‌فایر جدا کرده و دوباره روشن کنید. اگر هشدار با قطع بودن موتور برطرف شد، مشکل در عایق سیم‌پیچ موتور یا کابل موتور است — نه در خود آمپلی‌فایر.

س5: مقاومت احیاکننده داخلی این واحد در حین کار عادی به طور قابل توجهی داغ می‌شود. آیا این مورد انتظار است و چه زمانی باید نگران شد؟مقداری گرما از مقاومت احیاکننده در طول چرخه‌های کاهش سرعت کاملاً طبیعی است — این مقاومت وظیفه خود را در دفع انرژی ترمز انجام می‌دهد. آستانه نگرانی زمانی است که سطح مقاومت به اندازه‌ای داغ می‌شود که خطر اشتعال عایق سیم‌کشی مجاور را داشته باشد، یا زمانی که درایو شروع به فعال کردن هشدار گرمای بیش از حد احیا (معمولاً نشان‌دهنده فعال شدن حفاظت حرارتی مقاومت) می‌کند. این زمانی اتفاق می‌افتد که چرخه کاری عملیات ترمز از ظرفیت حرارتی مقاومت فراتر رود. اگر هشدار به طور مکرر ظاهر شود، گزینه‌ها عبارتند از: افزایش ثابت زمانی کاهش سرعت در برنامه CNC (پخش انرژی ترمز در مدت زمان طولانی‌تر)، کاهش حداکثر سرعت محور، یا افزودن یک مقاومت احیاکننده خارجی برای اشتراک‌گذاری بار حرارتی. محدود کردن جریان هوا در اطراف واحد — به عنوان مثال از طریق تجمع گرد و غبار روی هیت سینک — نیز باعث تریپ حرارتی زودرس می‌شود و باید از طریق تمیز کردن منظم برطرف شود.
