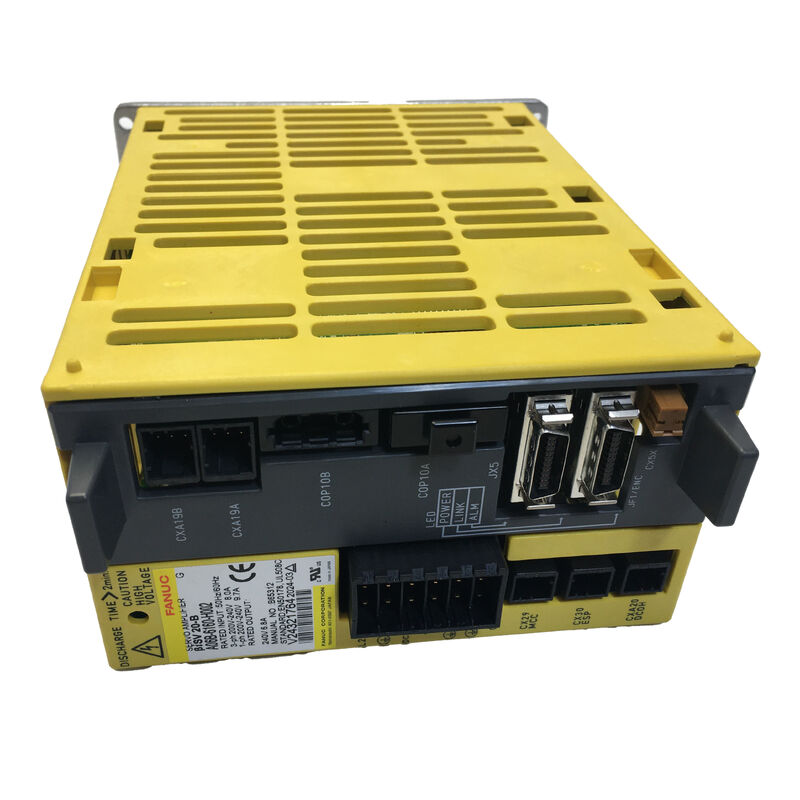

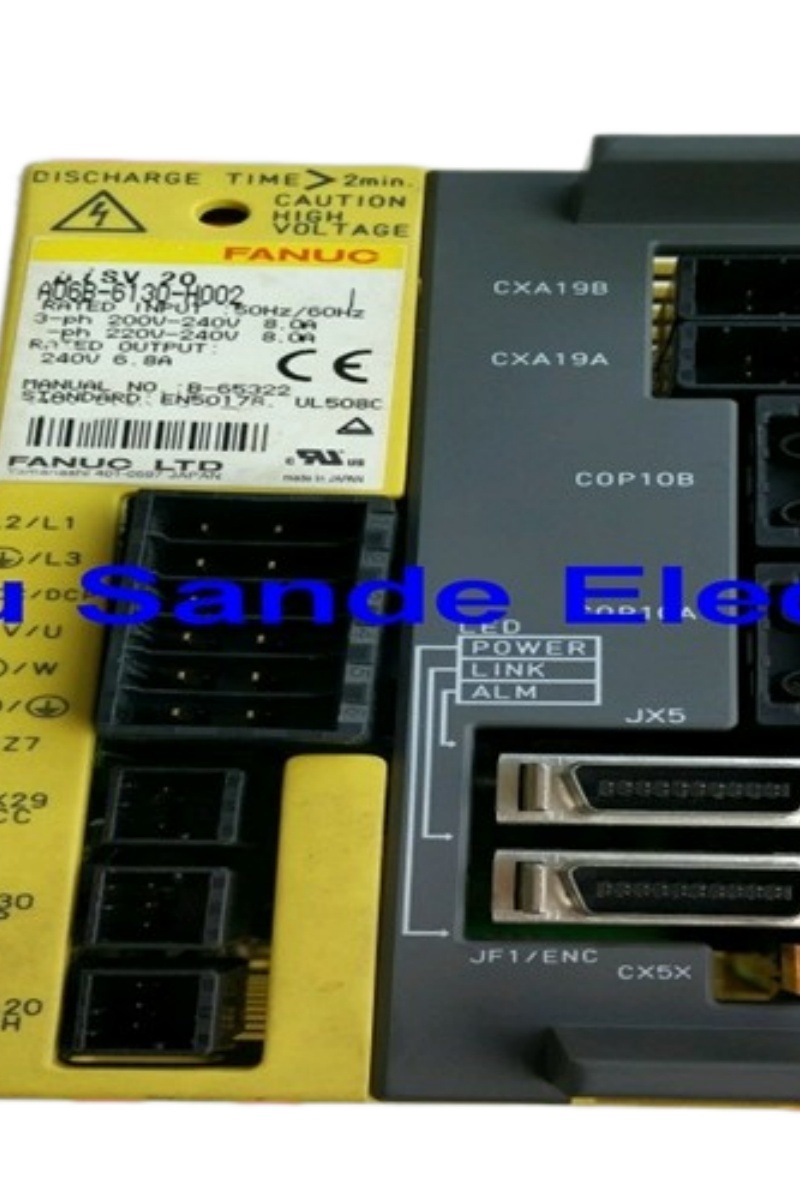

FANUC A06B-6160-H002 سروو آمپلی فایر — واحد تک محوره βiSV20-B، ولتاژ 200 ولت، FSSB

شماره قطعه: A06B-6160-H002 ▏مدل: βiSV20-B ▏نوع: آمپلی فایر سروو AC تک محوره ▏کلاس ولتاژ: ورودی 200 ولت ▏رابط: فیبر نوری FSSB ▏وضعیت: نو اصلی

مرور کلی

هر مرکز تراشکاری یا مرکز ماشین‌کاری عمودی با کنترل FANUC که از کنترل نسل 0i-D استفاده می‌کند را در نظر بگیرید، و احتمال زیادی وجود دارد که محور X یا Y توسط واحدی دقیقاً مشابه این دستگاه هدایت شود. A06B-6160-H002 — با نام مدل βiSV20-B — آمپلی فایر سروو تک محوره پرکاربرد سری Beta i FANUC است که برای محورهای تغذیه سبک تا متوسط ​​که با موتورهای سروو سری βiS 2 تا βiS 8 جفت می‌شوند، اندازه‌گیری شده است.

این دستگاه به خانواده آمپلی فایرهای مستقل A06B-6160 تعلق دارد: خطی از درایوهای تک محوره که مستقیماً به برق اصلی AC سه فاز یا تک فاز 200 تا 240 ولت متصل می‌شوند و نیازی به ماژول منبع تغذیه جداگانه ندارند. هر واحد کاملاً مستقل است و وظیفه تصحیح، مدیریت باس DC و اتلاف انرژی ترمز را از طریق مقاومت احیا کننده داخلی خود بر عهده دارد. ارتباط CNC از طریق FSSB (Fanuc Serial Servo Bus)، لینک سریال فیبر نوری FANUC، انجام می‌شود که به درایو رابط باس سروو ایمن در برابر نویز مشابهی را می‌دهد که در کل محدوده آمپلی فایرهای αi و βi یافت می‌شود.

با خروجی پیک 20 آمپر، H002 به درستی برای دسته محورهای سبک اندازه‌گیری شده است. استفاده از واحدی با رتبه بالاتر به جای آن به طور کلی بی‌ضرر است اگر پارامترها مجدداً پیکربندی شوند؛ استفاده از واحدی با رتبه پایین‌تر (H001) کم‌اندازه است؛ جایگزینی A06B-6160-H003 (βiSV40-B) که از نظر ظاهری مشابه است، بدون پیکربندی مجدد پارامترهای سروو CNC، عدم تطابق بین قابلیت‌های آمپلی فایر و تنظیمات حد جریان CNC ایجاد می‌کند که منجر به خطاهای محور می‌شود.

مشخصات الکتریکی

انتخاب مدل مناسب: سری A06B-6160 در یک نگاه

هر چهار مدل در محدوده تک محوره 6160 دارای فرمت فیزیکی و رابط FSSB یکسان هستند. انتخاب صحیح به معنای تطابق جریان مصرفی پیوسته موتور با خروجی نامی آمپلی فایر است — نه پیک آن:

H002 و H003 از نظر ظاهری تقریباً یکسان هستند. برچسب پنل جلویی تنها شناسه قابل اعتماد در میدان است — همیشه قبل از سفارش جایگزین آن را تأیید کنید.

موتورهای سروو سازگار

خروجی پیوسته 6.5 آمپر / پیک 20 آمپر βiSV20-B برای اندازه‌های فریم موتور βiS زیر مناسب است:

• βiS 2/4000 — موتور فشرده با اینرسی کم؛ جریان مصرفی در هر چرخه کاری در محدوده مجاز
• βiS 4/4000 و βiS 4/5000 — موتورهای محور سبک استاندارد که در اکثر ماشین‌های تراش و فرز 0i-D یافت می‌شوند؛ رایج‌ترین جفت برای این آمپلی فایر
• βiS 8/3000 — موتور با فریم متوسط؛ چرخه کاری محور را تأیید کنید تا تقاضای جریان پیوسته در برش‌های پایدار زیر 6.5 آمپر باقی بماند

برای βiS 8/2000 و فریم‌های بزرگتر، تقاضای جریان پیوسته در برش‌های سنگین ممکن است به خروجی نامی H002 نزدیک شود یا از آن فراتر رود — در آن نقطه βiSV40-B (A06B-6160-H003) انتخاب مناسب است.

دو ورودی، یک اشتباه رایج

A06B-6160-H002 دارای دو اتصال برق جداگانه است که هر دو برای عملکرد عادی مورد نیاز هستند:

CX29 — مدار اصلی (200-240 ولت AC) موتور را هدایت می‌کند. ورودی سه فاز یا تک فاز را می‌پذیرد. سیم‌کشی باید برای 20 آمپر با حاشیه کافی رتبه‌بندی شود، به خصوص اگر مسیر تغذیه طولانی باشد. افت ولتاژ در این خط در حین شتاب‌گیری محور منبع مکرر هشدارهای سروو متناوب است که ردیابی آن بدون تحلیلگر کیفیت توان دشوار است.

CX2A — مدار کنترل (24 ولت DC) برد منطقی، رابط FSSB و مدارهای انکودر را تغذیه می‌کند. این منبع تغذیه باید هر زمان که CNC در حالت آماده باشد، حتی در حین نگهداری که کلید اصلی 200 ولت قطع است، فعال بماند. قطع شدن 24 ولت در حالی که FSSB فعال است، باعث هشدار قطع ارتباط می‌شود که فقط پس از یک چرخه کامل برق برطرف می‌شود. سیم‌کشی متقاطع این دو ورودی یک خطای مخرب است که در نصب اولیه بیشتر از آنچه باید اتفاق می‌افتد.

معماری مستقیم برق اصلی — بدون نیاز به PSM

مهندسانی که از نصب سری αi-B مهاجرت می‌کنند، گاهی اوقات قبل از راه‌اندازی درایو βiSV-B به دنبال ماژول منبع تغذیه همراه (PSM) هستند. چنین چیزی وجود ندارد — و نیازی هم نیست. برخلاف αiSV-B که از یک باس DC مشترک که توسط PSM αiPS-B تغذیه می‌شود، تغذیه می‌کند، سری βiSV-B دارای تصحیح کننده داخلی و خازن باس DC خود است. هر واحد به طور مستقل از برق اصلی تغذیه می‌شود. این امر سیم‌کشی کابینت را برای افزودن محورهای کمکی ساده می‌کند و به این معنی است که βiSV40-B یا βiSV20-B را می‌توان در هر مکانی که تغذیه اصلی در دسترس باشد، بدون محاسبه فضای باس مشترک نصب کرد.

پیامد این معماری این است که انرژی ترمز از طریق مقاومت داخلی به جای بازگشت به یک باس مشترک، در داخل واحد مدیریت می‌شود. برای چرخه‌های کاری محور CNC استاندارد، این کاملاً کافی است. برنامه‌های کاربردی با معکوس‌های سریع غیرمعمول ممکن است به یک مقاومت احیا کننده خارجی برای تکمیل ظرفیت حرارتی واحد داخلی نیاز داشته باشند.

مرجع متقابل شماره قطعه

حمل و نقل و لجستیک

ارسال: سفارشات مربوط به واحدهای موجود پردازش و ظرف 1-2 روز کاری ارسال می‌شوند. واحدها با محافظ ضد الکتریسیته ساکن در داخل کارتن‌های سفت و سخت با آستر فوم بسته‌بندی می‌شوند؛ در مواردی که محافظت اضافی برای حمل و نقل لازم باشد، از جعبه‌های تقویت شده استفاده می‌شود.

حامل‌ها: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

تحویل: خدمات اکسپرس بیش از 220 کشور را با زمان حمل 24-48 ساعته پوشش می‌دهند. تحویل استاندارد بین‌المللی 3-7 روز کاری به اکثر مقاصد طول می‌کشد.

عوارض واردات: بر اساس مقررات گمرکی کشور واردکننده ارزیابی و توسط خریدار پرداخت می‌شود. فاکتور تجاری و لیست بسته‌بندی با تمام محموله‌ها ارائه می‌شود.

سوالات متداول

س1: دستگاه من دارای A06B-6160-H003 معیوب است اما من فقط می‌توانم H002 را به سرعت تهیه کنم — آیا می‌توانم H002 را به طور موقت نصب کنم؟ این جایگزینی ریسک واقعی دارد و حتی به عنوان یک اقدام کوتاه‌مدت نیز توصیه نمی‌شود. H003 (βiSV40-B) معمولاً با موتورهایی جفت می‌شود که تا 13 آمپر پیوسته نیاز دارند — دو برابر خروجی نامی H002 یعنی 6.5 آمپر. کارکردن H002 در جریان بیش از حد پایدار، حفاظت حرارتی را فعال می‌کند و ممکن است در مدت زمان کوتاهی به مرحله خروجی IGBT آسیب برساند. اگر موتور آن محور βiS 8 یا کوچکتر باشد و چرخه کاری سبک باشد، ریسک کمتر است، اما نباید بدون بررسی مشخصات موتور فرض شود که ایمن است. رویکرد صحیح، تهیه مستقیم H003 یا استفاده از H004 (βiSV80-B) به عنوان جایگزین با رتبه بالاتر، و به‌روزرسانی پارامترهای سروو CNC مطابق با آن است.

س2: پس از نصب یک H002 جدید، CNC پیام "آمپلی فایر سروو آماده نیست" را نشان می‌دهد و صفحه پیکربندی FSSB یک ماژول ناشناخته را نشان می‌دهد. چه کاری باید انجام شود؟ پیکربندی خودکار FSSB باید از صفحه تنظیمات سروو CNC اجرا شود تا آمپلی فایر جدید شناسایی شود. دستگاه را روشن کنید، به صفحه تنظیمات FSSB بروید (معمولاً در System → Servo → FSSB) و تشخیص خودکار آمپلی فایر را اجرا کنید. CNC باس فیبر نوری را اسکن می‌کند، βiSV20-B جدید را شناسایی می‌کند و پارامتر نوع آمپلی فایر را برای آن محور پر می‌کند. اگر صفحه پس از تشخیص خودکار همچنان یک ماژول ناشناخته را نشان می‌دهد، اتصال کابل فیبر نوری را هم در پورت نوری CNC و هم در کانکتور JOP/JOP2 روی آمپلی فایر بررسی کنید — یک کانکتور نوری پلاستیکی که نیمه جا رفته است، شایع‌ترین علت شکست تشخیص FSSB است.

س3: آیا مقاومت احیا کننده داخلی می‌تواند تقاضای ترمز یک تعویض کننده ابزار یا محور بازوی ATC را تحمل کند؟ اکثر حرکات بازوی ATC کوتاه، سریع و نسبتاً نادر هستند — حداکثر هر 10 تا 30 ثانیه یک تعویض ابزار در دستگاه‌های پرکار. مقاومت داخلی برای این چرخه کاری در اکثر نصب‌ها ظرفیت حرارتی کافی دارد. جایی که مقاومت محدود کننده می‌شود در برنامه‌های کاربردی با چرخه بالا است: شاتل‌های پالت که هر چند ثانیه یکبار ایندکس می‌شوند، یا محورهای نوسانی در تجهیزات مونتاژ خودکار. در آن موارد، نظارت کنید که آیا در حین تولید پایدار، هشدار گرمای بیش از حد احیا کننده ظاهر می‌شود یا خیر. اگر این اتفاق بیفتد، کاهش نرخ شتاب‌گیری محور، توان ترمز پیک را کاهش می‌دهد، و اگر این قابل قبول نباشد، باید یک مقاومت احیا کننده خارجی اضافه شود.

س4: آیا این آمپلی فایر از انکودر مطلق با وضوح بالا که در موتورهای βiS جدیدتر استفاده می‌شود پشتیبانی می‌کند؟ بله. βiSV20-B از کدگذار پالس مطلق سریال FANUC (انواع انکودر αA و βA) پشتیبانی می‌کند، که به دستگاه اجازه می‌دهد موقعیت محور را در طول چرخه‌های برق حفظ کند بدون نیاز به بازگشت مرجع. مجموعه پارامتر CNC باید نوع انکودر مطلق را برای محور مشخص کند، و پشتیبان باتری انکودر — چه در کابینت CNC و چه در خود آمپلی فایر بسته به پیکربندی — باید حفظ شود. اگر ولتاژ باتری به زیر حد آستانه کاهش یابد، داده‌های موقعیت مطلق از دست می‌رود و در هنگام روشن شدن بعدی، حتی اگر انکودر فیزیکی خود آسیب ندیده باشد، بازگشت مرجع مورد نیاز خواهد بود.

س5: عمر مفید مورد انتظار اجزای داخلی چقدر است و چه مواردی باید در طول یک پنجره نگهداری برنامه‌ریزی شده به طور پیشگیرانه تعویض شوند؟ خازن‌های الکترولیتی روی باس DC جزء اصلی با عمر محدود هستند — آنها معمولاً پس از 7 تا 10 سال سرویس در محیط‌های صنعتی عادی شروع به تخریب می‌کنند، گرما و جریان ریپل عوامل اصلی پیری هستند. یک خازن در تخریب اولیه باعث می‌شود ولتاژ باس DC بیشتر از آنچه درایورهای گیت IGBT انتظار دارند، ریپل داشته باشد که منجر به هشدارهای جریان بیش از حد یا ولتاژ کم متناوب می‌شود که به طور قابل اعتماد قابل تکرار نیستند. فن خنک کننده (در صورت نصب) اولویت دوم برای تعویض پیشگیرانه است. اگر واحد در طول یک خاموشی برنامه‌ریزی شده باز شود، خازن‌های باس DC را از نظر هرگونه برآمدگی در درز بالا یا تغییر رنگ PCB زیر آنها به صورت بصری بازرسی کنید — هر دو نشان‌دهنده خرابی قریب‌الوقوع هستند و خازن‌ها باید قبل از بازگشت واحد به سرویس تعویض شوند.
