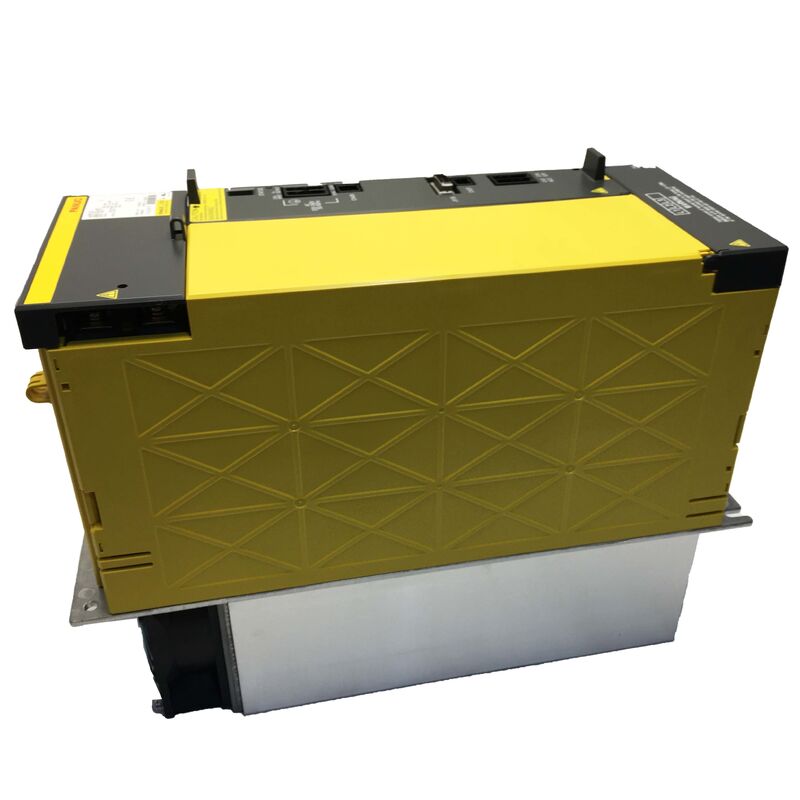

FANUC A06B-6142-H022 — ماژول تقویت کننده اسپیندل αiSP 22 نوع B | کلاس 200 ولت، 25 کیلووات
شماره قطعه: A06B-6142-H022 (#H580) ▨ سری: αi SP (رابط نوع B) ▨ مدل: αiSP 22 / AiSP-22 ▨ کلاس ولتاژ: ورودی 200 ولت ▨ وضعیت: اصلی نو
مرور کلی
A06B-6142-H022 یک تقویت کننده اسپیندل کلاس 22 کیلووات از سری نسل اول αi (Alpha i) FANUC است که با نام رابط نوع B، آن را در نسل ماشین ابزار CNC سری 16i/18i/21i FANUC قرار میدهد. این یک ماژول درایو اسپیندل خالص است — بدون کانال سروو، بدون توابع محور ترکیبی — که برای کنترل یک موتور اسپیندل سری αi با دقت و قابلیت اطمینانی که ماشینکاری تولیدی با چرخه بالا نیاز دارد، مهندسی شده است.
درک جایگاه این واحد در سلسله مراتب تقویت کننده اسپیندل FANUC قبل از سفارش مهم است. سری αi SP نوع B (A06B-6142-xxxx) نوع کانکتور نسل دوم خانواده اسپیندل αi اصلی است که پس از نوع A (A06B-6141-xxxx) قرار میگیرد. هر دو درایوهای αi نسل اول هستند که کنترلهای 16i/18i/21i را هدف قرار میدهند. اینها با سری بعدی αiSP-B (A06B-6220/6222-xxxx) که از ارتباط فیبر نوری FSSB استفاده میکند و کنترلهای نسل 0i-D/30i/31i را هدف قرار میدهد، متفاوت هستند. دانستن سری کنترل CNC نصب شده در دستگاه شما تعیین میکند که کدام خانواده اعمال میشود — اشتباه گرفتن این دو رایجترین خطای تهیه برای این شماره قطعه است.
مانند تمام ماژولهای اسپیندل سری αi، A06B-6142-H022 از باس DC مشترک که توسط یک ماژول منبع تغذیه αiPS همراه ارائه میشود، تغذیه میکند و به جای مستقیماً از برق سه فاز AC، از ریل DC یکسو شده و تنظیم شده تغذیه میکند. برد تغذیه کامل و برد کنترل PCB در یک شاسی پلاگین واحد قرار دارند و هر برد در صورت نیاز به طور مستقل در محل قابل تعویض است.
مشخصات فنی
| پارامتر |
مقدار |
| شماره قطعه |
A06B-6142-H022 (#H580) |
| سری |
αi SP — نسل اول آلفا آی |
| نوع رابط CNC |
نوع B (نوع B2) |
| کلاس ولتاژ |
سری ورودی 200 ولت (#H580) |
| ولتاژ ورودی باس DC |
283 – 339 ولت DC |
| توان نامی اسپیندل |
تقریباً 25 کیلووات |
| ولتاژ خروجی نامی |
240 ولت AC، سه فاز |
| جریان خروجی نامی |
95 آمپر |
| معماری |
باس DC مشترک (نیاز به PSM αiPS) |
| محتویات PCB |
برد تغذیه + برد کنترل اسپیندل |
| محفظه |
IP20 |
| پلتفرمهای CNC سازگار |
FANUC سری 16i / 18i / 21i / Power Mate i |
توجه: مشخصات الکتریکی به معادل نوع A αiSP 22 (A06B-6141-H022) اشاره دارد که دارای کلاس توان مشابهی است. قبل از نصب از برچسب واحد تأیید کنید.
نوع A در مقابل نوع B در مقابل نوع B2 — درک تفاوت رابط
عدد "22" در کد مدل به کلاس توان موتور اسپیندل (محدوده 22 کیلووات) اشاره دارد. کد حرف نسخه رابط CNC را مشخص میکند:
| شماره قطعه |
رابط |
نسل CNC |
یادداشتها |
| A06B-6141-H022 |
نوع A |
16i / 18i / 21i (اولیه) |
نسل اول αiSP 22 |
| A06B-6142-H022 |
نوع B / B2 |
16i / 18i / 21i |
چیدمان کانکتور بهروز شده، همان کلاس توان |
| A06B-6220-H022 |
FSSB (αiSP-B) |
30i / 31i / 0i-D |
سری نسل B جدیدتر |
واحدهای نوع A و نوع Bقابل تعویض نیستندبدون تأیید اینکه سیستم عامل CNC از نوع کانکتور پشتیبانی میکند. پارامتر نوع تقویت کننده اسپیندل در CNC باید با واحد فیزیکی مطابقت داشته باشد. نصب یک واحد نوع B به جای نوع A ممکن است حتی در صورت ثابت ماندن موتور اسپیندل، نیاز به تغییر پارامتر CNC داشته باشد.
موتورهای اسپیندل سازگار
تقویت کننده αiSP 22 موتورهای اسپیندل سری α FANUC را در محدوده توان پیوسته 22 کیلووات هدف قرار میدهد. انواع موتورهای سازگار نماینده عبارتند از:
سری αiI (یکپارچه) در کلاس 22 کیلووات:
- αiI 22/6000 — موتور اسپیندل یکپارچه، 22 کیلووات پیوسته
- αiI 18/8000 — نوع 18 کیلوواتی با سرعت پایینتر در محدوده توان خروجی تقویت کننده
αiIP (یکپارچه، نوع درون اسپیندل):
- αiIP 22/8000 — موتور از طریق اسپیندل برای کاربردهای با سرعت بالا رتبهبندی شده است
αiIL (نوع خطی):
- αiIL 22/6000 — موتور خارجی که از طریق چرخ دنده کاهنده رانده میشود
انتخاب موتور همیشه باید با برگه مشخصات موتور FANUC تأیید شود تا اطمینان حاصل شود که تقاضای جریان پیوسته در محدوده خروجی 95 آمپر تقویت کننده قرار میگیرد. نام 22 کیلووات به کلاس موتور معمولی اشاره دارد، نه یک قطع کننده الکتریکی سخت.
معماری باس DC — چرا PSM مهم است
A06B-6142-H022 مستقیماً به برق AC متصل نمیشود. این دستگاه از یک باس DC مشترک که توسط یک ماژول αiPS (منبع تغذیه آلفا آی) توزیع میشود، تغذیه میکند — هاب یکسو کننده و مدیریت انرژی مشترک برای تمام تقویت کنندههای سروو و اسپیندل در کابینت. این معماری باس مشترک اجازه میدهد تا انرژی ترمز احیا شده از موتورهای در حال کاهش سرعت به باس بازگردد و توسط محورهای دیگری که همزمان در حال شتابگیری هستند مصرف شود، به جای اینکه به صورت گرما هدر رود.
هنگام مشخص کردن یک PSM جایگزین برای کابینتی که حاوی این ماژول اسپیندل است، خروجی PSM باید برای پوشش دادن تقاضای جریان پیک ترکیبی تقویت کننده اسپیندل به علاوه تمام تقویت کنندههای محور سروو در همان باس، رتبهبندی شود. یک PSM با توان ناکافی یک خطای رایج در راهاندازی است که باعث هشدارهای ولتاژ پایین باس DC در طول رویدادهای شتابگیری همزمان با بار بالا میشود — الگوی خطایی که میتواند با خرابی ماژول اسپیندل اشتباه گرفته شود.
توابع ضربه زدن سفت و جهتگیری
αiSP 22 مجموعه کامل توابع اسپیندل FANUC را پشتیبانی میکند، از جمله:
- جهتگیری اسپیندل (توقف نقطه ثابت) — برای تعویض کننده خودکار ابزار و سیستمهای پالت که به موقعیت زاویهای قابل تکرار اسپیندل نیاز دارند
- ضربهزدن سفت — درونیابی همزمان اسپیندل به محور Z برای برش نخ بدون نگهدارنده شیر شناور، در صورت فعال بودن گزینه CNC در دسترس است
- کانتورینگ Cs (درونیابی محور C) — کنترل حلقه کامل سروو اسپیندل برای عملیات ترکیبی فرزکاری/تراشکاری، نیاز به انکودر موتور اسپیندل مناسب و گزینه CNC دارد
هر سه تابع به مجهز بودن موتور اسپیندل به دستگاه بازخورد موقعیت مناسب (کدگذار موقعیت یا انکودر داخلی) بستگی دارد. سختافزار تقویت کننده از تمام توابع پشتیبانی میکند؛ در دسترس بودن در دستگاه به گزینههای نرمافزار CNC خریداری شده در زمان راهاندازی اولیه بستگی دارد.
ارجاع متقابل شماره قطعه
| قالب |
نمادگذاری |
| استاندارد |
A06B-6142-H022 |
| با پسوند کلاس ولتاژ |
A06B-6142-H022#H580 |
| بدون خط تیره |
A06B6142H022 |
| نوع OCR (6→G, 1→I) |
AO6B-6I42-HO22 |
| اختصار برچسب رایج |
αiSP 22 / AiSP-22 / AISP-22 |
| معادل نوع A (همان توان) |
A06B-6141-H022 — رابط متفاوت است |
| معادل نسل FSSB جدیدتر |
A06B-6220-H022 — نسل CNC متفاوت |
حمل و نقل و لجستیک
ارسال: واحدهای موجود تأیید و ظرف 1-2 روز کاری ارسال میشوند. همراه با برد تغذیه و برد کنترل اسپیندل، در بستهبندی محافظ ضد الکتریسیته ساکن درون کارتن سفت و سخت با فوم محافظ.
حاملها: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS
تحویل: خدمات اکسپرس بیش از 220 کشور را با زمان ترانزیت 24-48 ساعت پوشش میدهند. تحویل استاندارد بینالمللی 3-7 روز کاری.
عوارض واردات: قابل پرداخت توسط خریدار طبق مقررات کشور مقصد. فاکتور تجاری و لیست بستهبندی همراه با هر محموله گنجانده شده است.
سوالات متداول
س1: تفاوت عملی بین A06B-6141-H022 (نوع A) و A06B-6142-H022 (نوع B) چیست — آیا میتوانند جایگزین یکدیگر شوند؟ هر دو کلاس مشابهی از موتور اسپیندل سری αi 22 کیلووات را راهاندازی میکنند و معماری باس DC یکسانی دارند. تفاوت در کانکتور و رابط ارتباطی بین تقویت کننده اسپیندل و کنترل CNC است. نوع A از یک پیکربندی کانکتور استفاده میکند؛ نوع B (که B2 نیز نامیده میشود) از یک چیدمان بهروز شده استفاده میکند که با نسخههای بعدی 16i/18i معرفی شد. در بسیاری از موارد، نوع B میتواند جایگزین واحد نوع A شود، اما نیاز به تأیید این دارد که نسخه سیستم عامل CNC در دستگاه از رابط نوع B پشتیبانی میکند و پارامتر نوع تقویت کننده اسپیندل مطابق با آن بهروز شده است. تعویض مستقیم بدون تأیید پارامتر میتواند باعث شود اسپیندل در هنگام روشن شدن پاسخگو نباشد.
س2: دستگاه من از کنترل 16i-MB استفاده میکند. آیا A06B-6142-H022 تقویت کننده اسپیندل صحیح برای آن پلتفرم است؟ سری 16i پلتفرم اصلی برای سری αi SP نوع B است، بنابراین بله — A06B-6142-H022 برای این نسل طراحی شده است. با بررسی پارامتر نوع تقویت کننده اسپیندل در CNC (که معمولاً از طریق صفحه تنظیمات سروو/اسپیندل قابل دسترسی است) و تطبیق آن با واحد نصب شده یا مورد نظر، تأیید کنید. 16i-MB میتواند ماژولهای αiSP نوع A و نوع B را بسته به نسخه سیستم عامل اجرا کند؛ تنظیم پارامتر به شما میگوید کدام مورد انتظار است.
س3: آیا این تقویت کننده را میتوان با کنترل FANUC 0i-D یا 30i به عنوان جایگزین مستقیم استفاده کرد؟ خیر — خانوادههای 0i-D و 30i/31i از تقویت کنندههای سری αiSP-B جدیدتر (A06B-6220/6222-xxxx) استفاده میکنند که از طریق باس فیبر نوری FSSB ارتباط برقرار میکنند. A06B-6142-H022 از یک رابط دیجیتال مستقیم استفاده میکند که از نظر الکتریکی با ساختار باس FSSB سازگار نیست. اگر در حال ارتقاء یک دستگاه از کنترل 16i به 30i هستید، تقویت کننده اسپیندل نیز باید به یک واحد αiSP-B ارتقا یابد — خود موتور معمولاً میتواند باقی بماند اگر در محدوده کلاس فعلی تقویت کننده جدید باشد.
س4: کدام هشدارهای اسپیندل بیشتر با این تقویت کننده مرتبط هستند و اولین مراحل هنگام ظاهر شدن هشدار چیست؟ رایجترین هشدارهای میدانی در αiSP 22 نوع B شامل AL-01 (گرمای بیش از حد موتور)، AL-07 (ولتاژ بیش از حد باس DC در هنگام کاهش سرعت)، AL-09 (ولتاژ پایین باس DC) و AL-24 (خطای ترانزیستور خروجی) است. برای AL-07، ولتاژ باس DC را در هنگام کاهش سرعت اسپیندل بررسی کنید — این هشدار اغلب نشان میدهد که ظرفیت احیا کننده PSM αiPS در هنگام توقف سریع اسپیندل بیش از حد است. افزایش ثابت زمان کاهش سرعت اسپیندل در پارامترهای CNC انرژی احیا کننده پیک را کاهش میدهد و اغلب این هشدار را بدون تعویض سختافزار برطرف میکند. برای AL-09، ولتاژ ورودی برق PSM را تأیید کنید و اتصالات شل در پایانههای باس DC بین PSM و این ماژول را بررسی کنید.
س5: ماژول اسپیندل بدون هشدار روشن میشود اما موتور اسپیندل در حین برش لرزش غیرعادی تولید میکند. آیا این یک خطای تقویت کننده است؟ لرزش غیرعادی اسپیندل در حین برش بیشتر یک مشکل مکانیکی یا پارامتری است تا یک خطای سختافزاری تقویت کننده. با بررسی بازخورد انکودر موتور اسپیندل شروع کنید — سیگنال کدگذار موقعیت ضعیف شده باعث ناپایداری حلقه سرعت میشود که به صورت لرزش قابل شنیدن یا مشکلات پرداخت سطح ظاهر میشود. سپس، پارامتر بهره حلقه جریان اسپیندل (PK1SP و PK2SP در مجموعه پارامتر FANUC) را مرور کنید: مقادیر دور شده از تنظیمات کارخانه پس از مقداردهی اولیه پارامتر — یا مقادیر نادرست وارد شده در هنگام تعویض تقویت کننده اسپیندل — علت مکرر تشدید در سرعتهای اسپیندل خاص هستند. اگر لرزش وابسته به سرعت است (در دورهای خاص بدتر است)، این به شدت به یک مسئله پارامتری اشاره دارد تا یک مرحله خروجی معیوب.
