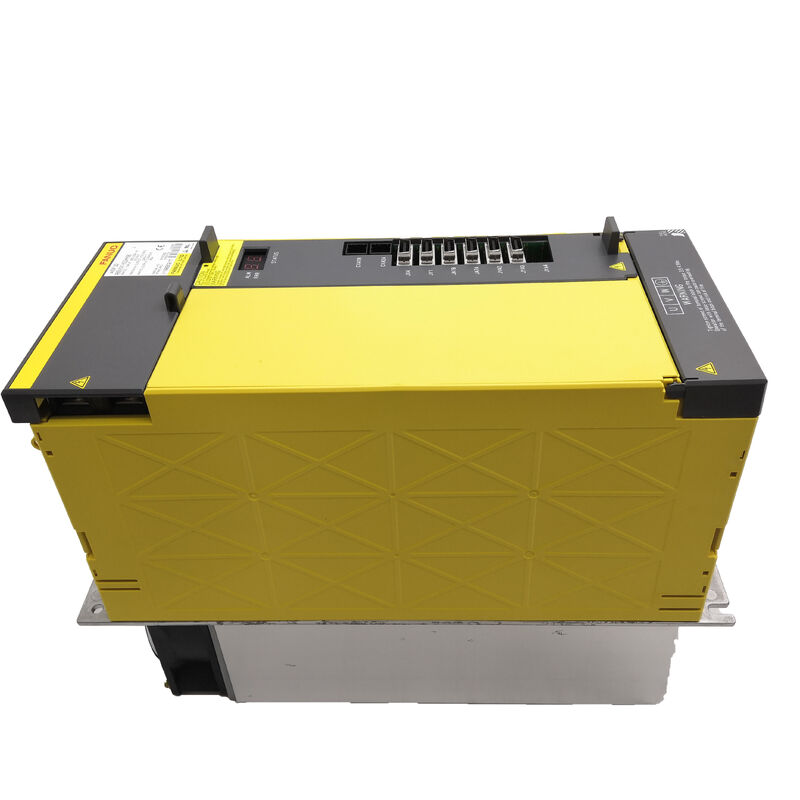

FANUC A06B-6141-H022 — ماژول تقویت کننده اسپیندل αiSP 22 نوع A | 200 ولت، 95 آمپر، 25.2 کیلووات

شماره قطعه: A06B-6141-H022 (#H580) ▏ سری: αi SP نوع A ▏ مدل: αiSP 22 / AiSP-22 ▏ کلاس ولتاژ: ورودی 200 ولت ▏ وضعیت: نو اصلی

این واحد چیست و چه کسی به آن نیاز دارد

هنگامی که یک آلارم اسپیندل، یک مرکز ماشین‌کاری را که از کنترل FANUC 16i، 18i یا 21i استفاده می‌کند، متوقف می‌کند، A06B-6141-H022 یکی از قطعات یدکی مورد نیاز در آن نسل کنترل است. این نوع رابط نوع A از تقویت کننده اسپیندل FANUC αiSP 22 است — ماژولی که یک موتور اسپیندل سری αi را در کلاس توان پیوسته 22 کیلووات کنترل می‌کند، از باس DC مشترک αiPS کابین تغذیه می‌کند و برق AC سه فاز تنظیم شده را به موتور اسپیندل می‌رساند.

عنوان "نوع A" یک درجه کیفی نیست — بلکه به طور خاص به فرمت کانکتور فیزیکی و رابط ارتباطی بین تقویت کننده و CNC اشاره دارد. نوع A رابط اصلی مورد استفاده در اولین انتشار سری αi بود و همچنان مشخصات صحیح برای پایگاه نصب شده بزرگی از ماشین آلات نسل 16i/18i است که هنوز در سراسر جهان در حال تولید هستند. جانشین آن برای همان نسل CNC — نوع B / B2 (A06B-6142-H022) — از طرح کانکتور به روز شده استفاده می‌کند و ممکن است هنگام جایگزینی نیاز به تنظیم پارامتر CNC داشته باشد. برای ماشین‌هایی که با واحد نوع A عرضه شده‌اند، تهیه مستقیم A06B-6141-H022 ایمن‌ترین راه برای بازگرداندن مشابه است.

مشخصات فنی

خانواده αiSP 22 — نوع A، نوع B و αiSP-B جدیدتر: تفاوت چیست؟

سه شماره قطعه مجزا، یک تقویت کننده اسپیندل FANUC αi 22 کیلووات را توصیف می‌کنند و اشتباه گرفتن آنها پرهزینه‌ترین اشتباه در تهیه در این دسته است. جدول زیر تمایزها را روشن می‌کند:

A06B-6141-H022 و A06B-6142-H022 گاهی اوقات می‌توانند جایگزین یکدیگر در همان نسل CNC باشند، اما تنها پس از تأیید اینکه نسخه سیستم عامل CNC از نوع کانکتور نوع A پشتیبانی می‌کند و پارامتر نوع تقویت کننده اسپیندل به‌روزرسانی شده است. A06B-6220-H022 یک معماری الکتریکی کاملاً متفاوت است و هرگز نباید به عنوان جایگزین یک ماشین 16i/18i بدون ارتقاء کامل CNC سفارش داده شود.

موتورهای اسپیندل سازگار

αiSP 22 نوع A برای موتورهای اسپیندل سری α FANUC در باند توان 22 کیلووات کالیبره شده است. خروجی نامی 95 آمپر آن خانواده‌های موتور زیر را در بر می‌گیرد:

αiI — موتورهای اسپیندل یکپارچه

• αiI 22/6000 — 22 کیلووات، 6000 دور در دقیقه؛ موتور اصلی تطبیق یافته برای این تقویت کننده
• αiI 18/8000 — 18 کیلووات در 8000 دور در دقیقه؛ در محدوده هد روم خروجی تقویت کننده

αiIP — نوع یکپارچه در اسپیندل

• αiIP 22/8000 — موتور درایو مستقیم در اسپیندل برای مراکز ماشین‌کاری با سرعت بالا

αiIL — نوع خطی (خارجی)

• αiIL 22/6000 — موتوری که اسپیندل را از طریق گیربکس یا کاهش تسمه هدایت می‌کند

تمام انتخاب‌های موتور باید با جریان پیوسته موتور در بار نامی مقایسه شوند تا اطمینان حاصل شود که در حد خروجی 95 آمپر باقی می‌ماند. رتبه کیلووات یک کلاس توان اسمی است، نه یک سقف سازگاری تضمین شده — همیشه از برگه مشخصات موتور تأیید کنید.

معماری باس DC مشترک: پیامدها برای کل کابین

A06B-6141-H022 منبع تغذیه اصلی خود را اصلاح نمی‌کند. این ماژول برق DC تنظیم شده را از ماژول منبع تغذیه αiPS دریافت می‌کند، که به عنوان یکسو کننده مرکزی و مدیر انرژی برای کل پشته تقویت کننده در کابین عمل می‌کند. این معماری مشترک دو پیامد عملی دارد که درک آنها ارزشمند است:

اشتراک گذاری انرژی احیا کننده. هنگامی که اسپیندل به سرعت کاهش می‌یابد، نیروی محرکه الکتریکی برگشتی تولید می‌کند که انرژی را به باس DC باز می‌گرداند. به جای سوزاندن این انرژی در یک مقاومت، αiPS آن را به ماژول‌های دیگری که همزمان در حال مصرف برق هستند توزیع می‌کند — به عنوان مثال، محورهای سروو در حال شتاب‌گیری. این بار حرارتی کلی کابین را کاهش می‌دهد و مصرف برق را در طول تولید با چرخه بالا کاهش می‌دهد.

اندازه گیری PSM حیاتی است.اگر αiPS جایگزین شود یا محورهای اضافی به کابین اضافه شوند، رتبه خروجی پیوسته PSM باید تقاضای اوج ترکیبی ماژول اسپیندل به علاوه تمام ماژول‌های محور سروو را به طور همزمان پوشش دهد. یک PSM با توان ناکافی در لحظات اوج تقاضا، آلارم‌های ولتاژ پایین باس DC را تولید می‌کند — علامتی که گاهی اوقات به اشتباه به عنوان یک ماژول اسپیندل معیوب تشخیص داده می‌شود.

توابع اسپیندل: جهت‌گیری، ضربه زدن سفت، کانتورینگ Cs

فراتر از کنترل سرعت پایه، αiSP 22 نوع A از مجموعه کامل توابع اسپیندل FANUC پشتیبانی می‌کند:

جهت‌گیری اسپیندلاسپیندل را به یک توقف زاویه‌ای دقیق می‌آورد — ضروری برای تعویض کننده‌های خودکار ابزار، ایندکس کردن پالت، و هر عملیاتی که در آن اسپیندل باید در یک موقعیت چرخشی تعریف شده پارک شود. دقت موقعیت توقف به وضوح رمزگذار موقعیت نصب شده بر روی موتور اسپیندل بستگی دارد.

ضربه زدن سفتچرخش اسپیندل را با تغذیه محور Z همگام می‌کند تا نخ‌ها را بدون نگهدارنده شیر شناور برش دهد، دقت نخ را بهبود می‌بخشد و امکان ضربه زدن با سرعت‌های بالاتر را فراهم می‌کند. این تابع به گزینه نرم‌افزار ضربه زدن سفت CNC و یک موتور اسپیندل مجهز به رمزگذار مناسب نیاز دارد.

کانتورینگ Csاسپیندل را تحت کنترل موقعیت حلقه بسته کامل قرار می‌دهد و به آن اجازه می‌دهد تا به عنوان یک محور C چرخشی برای عملیات فرزکاری بر روی یک مرکز تراش برنامه‌ریزی شود. این امر به یک رمزگذار اسپیندل با وضوح بالا و گزینه نرم‌افزار CNC مربوطه نیاز دارد.

هر سه توسط این تقویت کننده از نظر سخت‌افزاری پشتیبانی می‌شوند. در دسترس بودن آنها در یک ماشین خاص کاملاً به گزینه‌های نرم‌افزار CNC بستگی دارد که در زمان راه‌اندازی اولیه خریداری شده‌اند.

مرجع کدهای آلارم رایج

به طور خاص برای AL-07: قبل از تعویض تقویت کننده، سعی کنید ثابت زمانی کاهش سرعت اسپیندل را در پارامترهای CNC افزایش دهید. توقف‌های سریع اسپیندل بر روی اسپیندل‌های با اینرسی بزرگ اغلب آلارم‌های ولتاژ بیش از حد باس را تولید می‌کنند که کاملاً قابل اصلاح با پارامتر هستند و نیازی به مداخله سخت‌افزاری ندارند.

ارجاع متقابل شماره قطعه

حمل و نقل و لجستیک

ارسال: واحدهای موجود در انبار ظرف 1-2 روز کاری پس از تأیید سفارش ارسال می‌شوند. هر ماژول شامل برد کامل قدرت و PCB کنترل است که در بسته‌بندی ضد الکتریسیته ساکن درون کارتن سفت و سخت با فوم محافظ بسته‌بندی شده است.

حامل‌ها: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — حامل مطابق با مقصد و فوریت.

حمل و نقل: خدمات اکسپرس در 24-48 ساعت به بیش از 220 کشور تحویل می‌دهند. حمل و نقل بین‌المللی استاندارد 3-7 روز کاری.

گمرک: فاکتور تجاری و لیست بسته‌بندی با هر محموله ارائه می‌شود. عوارض و مالیات واردات مسئولیت خریدار طبق مقررات کشور وارد کننده است.

سوالات متداول

س1: دستگاه من دارای یک تقویت کننده اسپیندل نوع B (A06B-6142-H022) معیوب است. آیا می‌توانم از نوع A (A06B-6141-H022) به عنوان جایگزین استفاده کنم؟در همان نسل CNC (16i/18i/21i)، تقویت کننده‌های αiSP 22 نوع A و نوع B موتورهای یکسان را با توان نامی یکسان هدایت می‌کنند. اینکه آیا نوع A می‌تواند جایگزین نوع B شود بستگی به این دارد که آیا نسخه سیستم عامل CNC شما از نوع کانکتور نوع A پشتیبانی می‌کند و آیا پارامتر نوع تقویت کننده اسپیندل در CNC قابل پیکربندی مجدد برای پذیرش آن است. در نسخه‌های جدیدتر 16i/18i که به طور استاندارد با نوع B عرضه شده‌اند، جایگزینی نوع A ممکن است کار کند اما نیاز به تنظیم پارامتر دارد — نباید به عنوان یک تعویض کورکورانه انجام شود. قبل از اقدام، با یکپارچه‌ساز FANUC تماس بگیرید یا مستندات سیستم عامل CNC را بررسی کنید.

س2: کدام ماژول منبع تغذیه αiPS باید با A06B-6141-H022 در یک کابین مرکز ماشین‌کاری استاندارد سه محوره جفت شود؟αiPS باید برای تأمین تقاضای جریان اوج ترکیبی ماژول اسپیندل به علاوه تمام محورهای سروو به طور همزمان رتبه‌بندی شود. برای یک VMC معمولی سه محوره با این ماژول اسپیندل در کنار محورهای سروو کلاس 20 آمپر، αiPS 30 یا αiPS 45 انتخاب‌های رایجی هستند — اما انتخاب دقیق به پیکربندی موتور سروو بستگی دارد. FANUC روش محاسبه بار را در دفترچه راهنمای توضیحات تقویت کننده (B-65282) ارائه می‌دهد که جریان پیوسته موتور، چرخه کار و عملکرد همزمان محور را در نظر می‌گیرد. همیشه این محاسبه را کامل کنید و به جای تخمین زدن، به خصوص هنگام جایگزینی PSM در کنار این ماژول اسپیندل.

س3: پس از نصب A06B-6141-H022 جایگزین، CNC نمایش می‌دهد SP9001 (اسپیندل آماده نیست). محتمل‌ترین علل چیست؟SP9001 نشان می‌دهد که تقویت کننده اسپیندل سیگنال آماده خود را به CNC اعلام نمی‌کند. پس از تعویض ماژول، این مورد بیشتر زمانی رخ می‌دهد که: (1) پارامتر نوع تقویت کننده اسپیندل در CNC هنوز به واحد قدیمی اشاره دارد — رویه راه‌اندازی اسپیندل را از صفحه تنظیمات سروو/اسپیندل CNC اجرا کنید؛ (2) برق کنترل DC 24 ولت به ماژول جدید به درستی برقرار نشده است — کانکتور برق کنترل CX2A را بررسی کنید؛ (3) یک کانکتور شل یا نامناسب بین CNC و رابط تقویت کننده اسپیندل وجود دارد — تمام موقعیت‌های کانکتور JY و JX را بررسی کنید. اگر آلارم پس از تأیید هر سه مورد ادامه داشت، ولتاژ باس DC را بررسی کنید تا تأیید کنید که αiPS DC تنظیم شده را به ماژول جدید ارائه می‌دهد.

س4: اسپیندل دستگاه قبلاً حداکثر با سرعت 8000 دور در دقیقه کار می‌کرد. پس از تعویض تقویت کننده، حداکثر سرعت به 4500 دور در دقیقه محدود شده است. چه چیزی تغییر کرده است؟حداکثر سرعت اسپیندل معمولاً توسط یکی از سه پارامتر محدود می‌شود: حداکثر سرعت نامی موتور اسپیندل، سقف فرکانس خروجی تقویت کننده، یا پارامتر حد سرعت اسپیندل CNC (معمولاً پارامتر شماره 3741 یا معادل آن بسته به سری کنترل). پس از تعویض ماژول، اگر راه‌اندازی اسپیندل انجام شده باشد، CNC ممکن است برخی از پارامترهای اسپیندل را از مقادیر پیش‌فرض که با تنظیمات خاص ماشین متفاوت هستند، دوباره پر کرده باشد. مجموعه پارامتر اسپیندل فعلی را با پشتیبان پارامتر اصلی ماشین مقایسه کنید — پارامتر محدود کننده حداکثر سرعت در CNC محتمل‌ترین کاندید برای بازنشانی به مقدار پیش‌فرض پایین‌تر است.

س5: آیا اجرای این تقویت کننده با درب کابین باز در طول راه‌اندازی اولیه و آزمایش ایمن است؟باس DC در داخل پشته تقویت کننده αi در شرایط عادی در حدود 283-339 ولت DC کار می‌کند — ولتاژی کشنده. علاوه بر این، خازن‌های باس این بار را برای چندین دقیقه پس از قطع برق اصلی αiPS حفظ می‌کنند؛ یک LED شارژ بر روی PSM نشان می‌دهد که باس تا سطح ایمن تخلیه شده است. کار با درب باز در طول راه‌اندازی گاهی اوقات برای نظارت بر LEDهای نشانگر ضروری است، اما تمام کارها در نزدیکی پایانه‌های باس DC، درج کانکتور و تنظیم کابل باید با قطع کامل برق اصلی و تأیید خاموش بودن LED شارژ انجام شود. آزمایش با توان جزئی (فقط برق کنترل، مدار اصلی جدا شده) ایمن‌ترین رویکرد هنگام بررسی ارتباطات و راه‌اندازی پارامتر قبل از اجرای موتور با توان کامل است.
