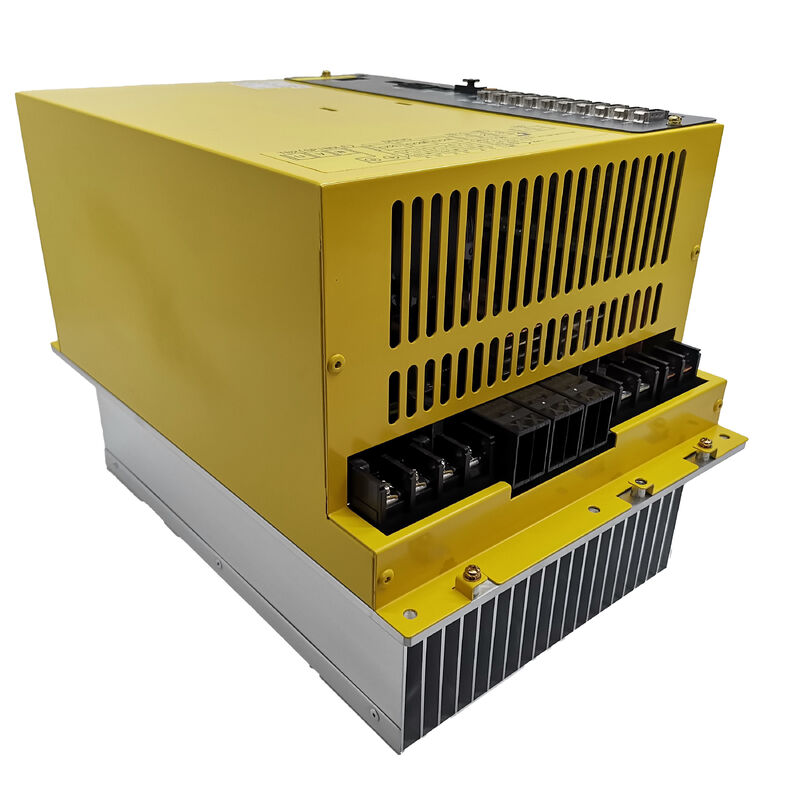

FANUC A06B-6134-H302 | تقویت کننده بسته بندی شده بتای SVSP 3-Servo + Spindle — 200–240 ولت / 49 آمپر / اسپیندل 11 کیلووات / FSSB
سه محور سروو و اسپیندل در یک ماژول
سری A06B-6134 از خانواده Beta i SVSP — سروو اسپیندل بسته بندی شده — FANUC است. "Packaged" کلمه کلیدی است: این ماژول سه تقویت کننده محور سروو مستقل (L، M، N) و یک تقویت کننده اسپیندل کامل را در یک محفظه ادغام می کند. در یک ماشین تراش فشرده CNC یا مرکز ماشینکاری کوچک، چهار ماژول درایو جداگانه را با یک واحد جایگزین می کند، کابینت درایو را ساده می کند، تعداد اتصال باس DC را کاهش می دهد و تعداد کابل های فیبر FSSB را به CNC کاهش می دهد.
نام BiSVSP 20/20/40-11 رتبهبندی جریان و توان را در هر چهار کانال درایو رمزگذاری میکند، با تقویتکننده اسپیندل 11 کیلوواتی که موتور اسپیندل دستگاه را کنترل میکند. با منبع تغذیه داخلی و قابلیت بازسازی، واحد انرژی کاهش سرعت موتور را به منبع برمیگرداند - یک مزیت بازده انرژی در ماشینهایی با چرخههای توقف مکرر اسپیندل و محور.
A06B-6134-H302 برای ماشینهای CNC کوچک تا متوسط طراحی شده است: ماشینهای تراش فشرده، مراکز سوراخکاری متهای، و مراکز ماشینکاری ساده که در آن سیستم محرک کامل دستگاه در یک واحد بستهبندی شده قرار میگیرد. برای ماشینهای بزرگتر با نیاز به محور جریان بالاتر، معماری ماژول جداگانه Alpha i SVM/SPM پلتفرم مناسب است.
مشخصات کلیدی
| پارامتر | ارزش |
|---|
| شماره قطعه | A06B-6134-H302 |
| تعیین | BiSVSP 20/20/40-11 |
| محورهای سروو | 3 (L، M، N) |
| دوک نخ ریسی | 1 (11 کیلو وات) |
| ولتاژ ورودی | 200–240 ولت AC، 3 فاز |
| جریان ورودی | 49 الف |
| رابط | FSSB |
| پسوند | #A (نوع A) / #C (نوع C) |
| نشانگرهای LED | 2 × LED وضعیت (روی جلو) |
| بازیابی انرژی | احیا کننده |
پسوند #A و #C — قبل از سفارش تایید کنید
A06B-6134-H302 در دو نوع نرم افزاری تولید می شود:#الف(نوع A) و#سی(نوع C). اینها در پیکربندی نرم افزار داخلی متفاوت هستند و قابل تعویض نیستند. برچسب ماژول نصبشده، شماره قطعه کامل شامل پسوند را نشان میدهد - تأیید کنید که دستگاه دارای نوع #A یا #C است و بر اساس آن مشخص کنید. قرار دادن پسوند اشتباه باعث ایجاد رفتار نادرست درایو یا عدم شروع اولیه در هنگام راه اندازی می شود.
پیشگیری از سقوط محور جاذبه و کانتورینگ Cs
دو ویژگی عملیاتی سری A06B-6134 برای کاربران ماشین ابزار قابل توجه است:
پیشگیری از سقوط محور جاذبه:این ماژول شامل یک مدار تشخیص قطع برق داخلی است که هنگام تشخیص فقدان منبع، ترمز موتور را به سرعت فعال میکند و بدون تکیه بر منطق ترمز خارجی از ابزار و قطعات کار روی محورهای بارگذاری شده با گرانش محافظت میکند.
کنترل کانتورینگ Cs:برای عملکردهای کنترل کانتور محور محور (که در مراکز چرخشی چند منظوره استفاده می شود)، ماژول از حسگر αi BZ علاوه بر کدگذار موقعیت αi برای عملیات محور Cs پشتیبانی می کند.
سوالات متداول
Q1: SVSP به چه معناست و چه تفاوتی با ماژول استاندارد SVM دارد؟
SVSP مخفف Servo Spindle Packaged است - یک ماژول واحد که هر دو کنترل محور سروو (محورهای L، M، N) و کنترل اسپیندل را یکپارچه می کند. یک SVM استاندارد (ماژول موتور سروو) فقط محورهای سروو را کنترل می کند و به یک SPM (ماژول موتور اسپیندل) جداگانه برای درایو اسپیندل نیاز دارد. فرمت SVSP برای ماشین های CNC فشرده طراحی شده است که در آن ترکیب همه درایوها در یک واحد باعث کاهش فضای کابینت، کابل کشی و تعداد قطعات می شود.
Q2: اگر #A در جایی که #C مورد نیاز است نصب شود چه اتفاقی میافتد؟
انواع نرم افزار در مجموعه پارامترهای کنترل سروو و اسپیندل، پروتکل های ارتباطی و توالی های اولیه متفاوت است. نصب نوع اشتباه باعث می شود درایو در بررسی راه اندازی خود شکست بخورد یا رفتار نادرست داشته باشد. همیشه قبل از سفارش، شماره قطعه کامل شامل پسوند برچسب واحد نصب شده را تأیید کنید.
Q3: ماژول هنگام راه اندازی زنگ هشدار را نشان می دهد. عیب چگونه شناسایی می شود؟

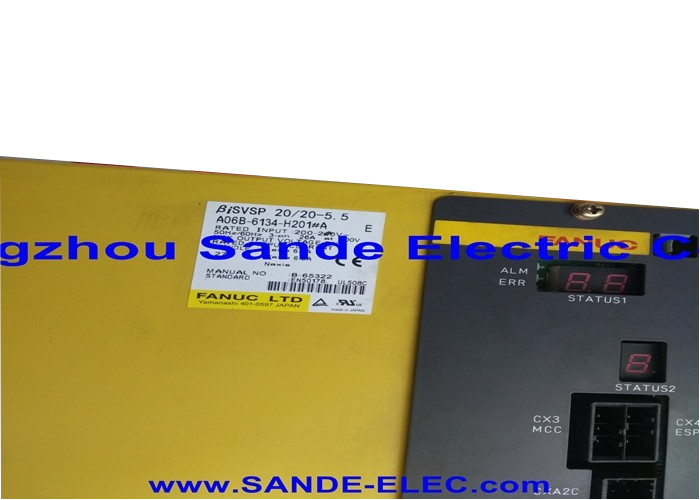

سری A06B-6134 دارای دو نشانگر وضعیت LED در قسمت جلویی است. کدهای LED در هنگام راه اندازی تشخیص می دهند که آیا خطا در بخش سروو، بخش اسپیندل یا رابط ارتباطی است. برای تعاریف کد LED به دفترچه راهنمای تعمیر و نگهداری سرو/اسپیندل آمپلی فایر سری β FANUC مراجعه کنید. هر چهار کانال درایو (L، M، N سروو + دوک نخ ریسی) به طور همزمان در هنگام راهاندازی هشدار میدهند، معمولاً نشاندهنده یک مشکل ارتباطی FSSB یا یک خطای منبع تغذیه است نه یک نقص تک تک محور.
Q4: آیا یک نوع مختلف A06B-6134 (به عنوان مثال، H301 یا H303) می تواند جایگزین H302 شود؟
انواع مختلف پسوند H در سری A06B-6134 دارای درجه بندی جریان و پیکربندی قدرت متفاوتی هستند. H302 (BiSVSP 20/20/40-11) را نمی توان با H301 یا H303 جایگزین کرد بدون اینکه تأیید شود که رتبه های جریان محور سروو جایگزین و قدرت اسپیندل با مشخصات موتور اصلی مطابقت دارند. قبل از پذیرش پسوند جایگزین، رتبهبندیهای ماژول اصلی و پلاکهای نام موتور را بررسی کنید.
Q5: آیا A06B-6134-H302 به یک ماژول منبع تغذیه PSM جداگانه نیاز دارد؟
خیر. سری Beta i SVSP شامل تبدیل داخلی AC به DC با قابلیت احیاکننده است - مستقیماً بدون نیاز به PSM (ماژول منبع تغذیه) جداگانه به منبع تغذیه سه فاز 200–240 ولت AC متصل می شود. این معماری مستقل یکی از مزایای کلیدی قالب SVSP برای نصب ماشین های فشرده است.
