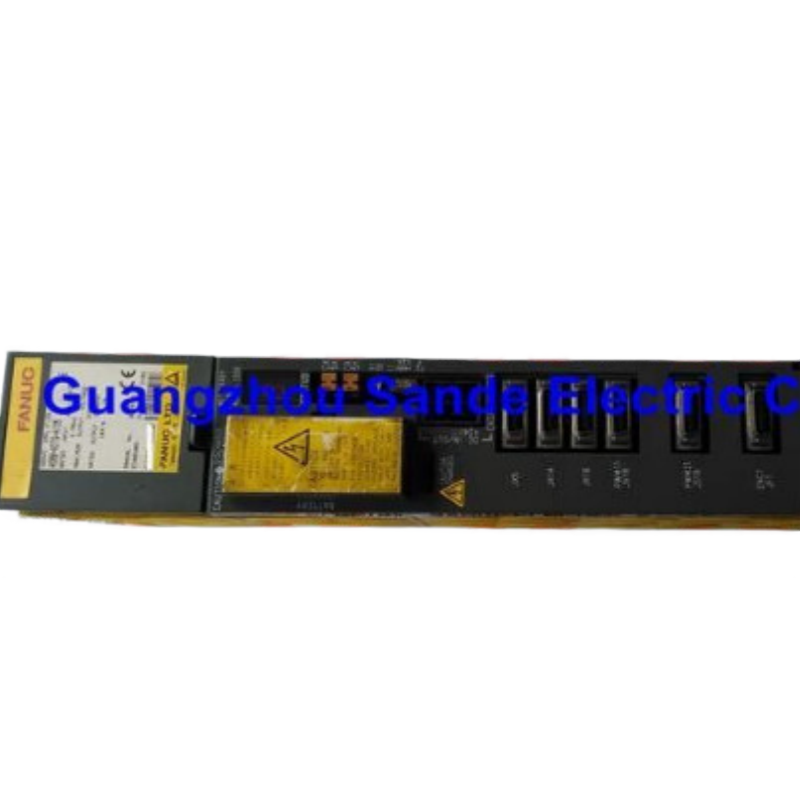

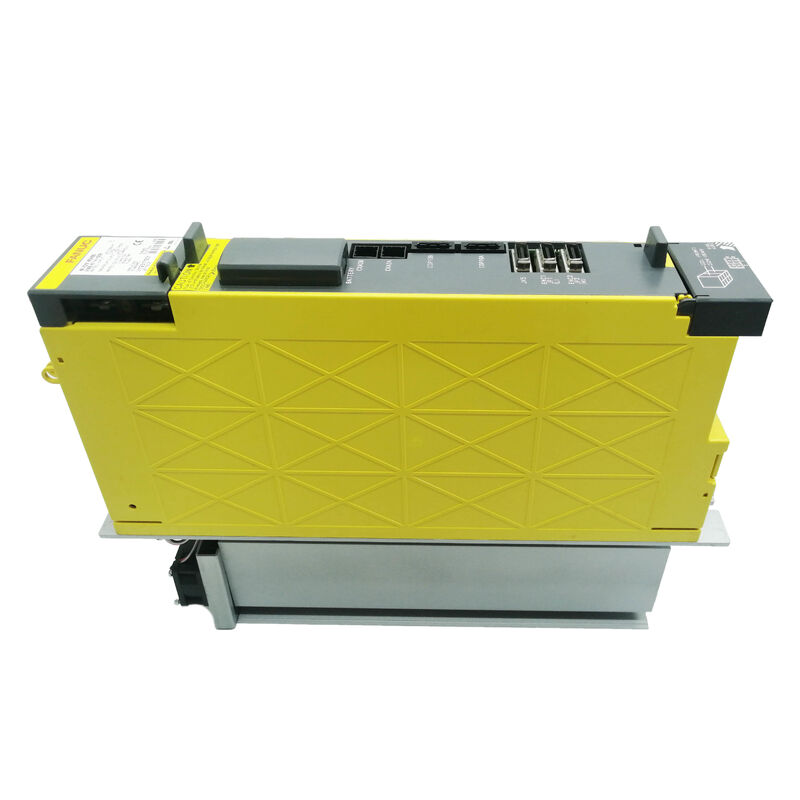

واحد سروو آمپلی فایر FANUC A06B-6114-H104 — توضیحات محصول

یک محور. دقت کامل. بدون میانبر.

لازم نیست هر محور CNC درایو ماژول خود را با همسایه خود به اشتراک بگذارد. برای ماشین‌هایی که مدیریت محور منفرد، تشخیص عیب ایزوله، یا ظرفیت جریان اختصاصی بیش از فشرده بودن کابینت اهمیت دارد، یک آمپلی فایر تک محوره انتخاب عمدی است — نه مصالحه. A06B-6114-H104 دقیقاً همین است: یک آمپلی فایر سروو AC تک محوره سری αi SV از FANUC، ساخت ژاپن، طراحی شده برای راه‌اندازی یک محور سروو با تمام قدرت کنترل و ادغام بازخورد انکودر که پلتفرم αi FANUC به خاطر آن شناخته شده است.

پسوند H104 داستان کامل را به طور فشرده بیان می‌کند. در خانواده A06B-6114 αi SV، "H1xx" نشان‌دهنده پیکربندی تک محوره است و ارقام انتهایی، جریان خروجی پیوسته نامی را برای آن کانال محور مشخص می‌کنند. این درجه‌بندی باید با الزامات عملیاتی موتور سروو متصل به آن مطابقت داشته باشد — نه به طور تقریبی، بلکه دقیقاً. سیستم درایو FANUC پارامتریک است، نه خودکار، و نصب یک آمپلی فایر نامنطبق، آلارم‌هایی را ایجاد می‌کند که همیشه مستقیماً به علت واقعی اشاره نمی‌کنند.

خانواده A06B-6114: جایی که H104 قرار می‌گیرد

سری αi SV FANUC طیف وسیعی از پیکربندی‌های محور و درجه‌بندی موتور را پوشش می‌دهد. زیرخانواده A06B-6114 شامل انواع تک محوره و دو محوره است که هر کدام دارای سطوح خروجی جریان متفاوتی برای مطابقت با موتورهای با اندازه‌های مختلف هستند. H104 یک واحد تک محوره است که آن را در کنار H106، H115 و انواع مشابه تک کاناله قرار می‌دهد — هر کدام مناسب پروفایل‌های بار موتورهای مختلف. واحدهای دو محوره در همان خانواده دارای نام‌های H2xx (H206، H208 و غیره) هستند.

این موضوع از نظر عملی مهم است زیرا تیم‌های نگهداری اغلب به دنبال جایگزینی A06B-6114 بدون مشخص کردن پسوند هستند، فقط برای اینکه متوجه شوند موجودی موجود یک H206 دو محوره است نه H104 تک محوره مورد نیاز آنها. این دو از نظر پین به پین یا پارامتر به پارامتر معادل نیستند. اگر اسلات درایو، دسته سیم و پیکربندی کنترلر دستگاه شما برای یک واحد تک محوره تنظیم شده باشد، یک جایگزین دو محوره نیاز به بازسازی کابینت و تغییر پارامترها دارد که یک تعویض ساده را به یک تمرین مهندسی چند ساعته تبدیل می‌کند.

مشخصات فنی

چه کسی واقعاً این قطعه را می‌خرد

درک پروفایل خریدار برای A06B-6114-H104 به تعیین انتظارات واقع‌بینانه در مورد فرآیند تهیه کمک می‌کند.

مهندسان نگهداری رایج‌ترین خریدار هستند که با ماشینی که از قبل از کار افتاده است، کار می‌کنند. آنها شماره قطعه دقیق خود را می‌دانند، قبلاً تأیید کرده‌اند که خطا در آمپلی فایر است نه در موتور یا انکودر، و به در دسترس بودن سریع همراه با اطمینان از اینکه واحد قبل از ارسال به درستی بررسی شده است، نیاز دارند.

بازسازان و نوسازان ماشین این قطعه را در طول بازسازی‌های برنامه‌ریزی شده تهیه می‌کنند، معمولاً در کنار سایر اجزای درایو سری αi برای بازسازی یک کابینت درایو کامل خریداری می‌کنند. برای این گروه، توانایی سفارش چندین قطعه و ارسال آنها با هم به اندازه قیمت واحد مهم است.

انبارداران قطعات یدکی — تأسیساتی که چندین ماشین مجهز به FANUC را اجرا می‌کنند — H104 را به طور پیشگیرانه برای نگهداری به عنوان قطعه یدکی خریداری می‌کنند. منطق ساده است: داشتن یک واحد تأیید شده در قفسه، توقف تولید چند روزه بالقوه را به یک تعویض درایو در همان شیفت تبدیل می‌کند.

هر سه نوع خریدار از تأیید در دسترس بودن موجودی فعلی قبل از ثبت سفارش بهره‌مند می‌شوند، زیرا عرضه انواع خاص αi SV بر اساس آنچه از موجودی ماشین‌های از رده خارج شده تهیه شده است، تغییر می‌کند.

وضعیت و گارانتی

نو (اصلی) — موجودی کارخانه، هرگز نصب نشده، دارای گارانتی 12 ماهه است. اولین انتخاب برای ماشین‌های حیاتی تولید و هر کاربردی که آمپلی فایر از روز اول در معرض عملیات با چرخه بالا و پایدار قرار گیرد.

بازسازی شده تست شده — از تجهیزات سرویس خارج شده، تحت بار ارزیابی شده و قبل از لیست شدن عملکرد آن تأیید شده است. دارای گارانتی 3 ماهه است. گزینه‌ای منطقی برای ماشین‌هایی که در پایان عمر تولید خود هستند، کاربردهای با وظیفه کم، یا خریدارانی که انبار قطعات یدکی مقرون به صرفه می‌سازند که در آن هزینه گارانتی واحد نو با برنامه ماشین توجیه نمی‌شود.

هر دو وضعیت در بسته‌بندی طراحی شده برای محافظت از درایو در طول حمل و نقل بین‌المللی ارسال می‌شوند. برچسب گارانتی باید در هر واحدی که برای خدمات گارانتی ارائه می‌شود، دست نخورده باقی بماند.

سفارش، پرداخت و ارسال

زمان تحویل: 2 تا 4 روز کاری از تأیید پرداخت تا ارسال.

حمل و نقل: DHL و FedEx برای تحویل بین‌المللی. امکان تحویل حضوری در گوانگژو. حمل و نقل ترکیبی برای سفارشات چند قلمی — برای چندین قطعه، درخواست قیمت کنید.

پرداخت: T/T (انتقال سیم بانکی)، PayPal، Western Union. PayPal برای سفارشات تا سقف 500 دلار آمریکا پذیرفته می‌شود. انتقال سیم برای تمام مقادیر سفارش.

عوارض و مالیات واردات در کشور مقصد مسئولیت خریدار است.

سیاست بازگشت کالا — شفاف و سرراست

کالاهایی که آسیب دیده، ناقص، یا مغایر با توضیحات دریافت می‌شوند، باید در روز تحویل یا روز کاری بعد، در صورت امکان با عکس، گزارش شوند. واحدهایی که در عرض 4 روز پس از دریافت در شرایط عادی عملیاتی، غیرقابل کار تشخیص داده می‌شوند، واجد شرایط بازگشت یا تعویض هستند. خسارت ناشی از سیم‌کشی نادرست، نصب نادرست، یا خطاهای پارامتر تحت پوشش نیست. بازگشت کالا برای خریدهای تغییر نظر یا سفارش قطعات اشتباه که بدون تأیید سازگاری قبلی انجام شده است، پذیرفته نمی‌شود. تمام بازگشت‌ها باید برچسب گارانتی اصلی را داشته باشند و در همان شرایطی که دریافت شده‌اند، بازگردانده شوند.

سوالات متداول

س1: دستگاه من از A06B-6114-H104 استفاده می‌کند. آیا می‌توانم آن را با A06B-6114-H106 در صورت اتمام موجودی H104 جایگزین کنم؟

به طور خلاصه، این یک تعویض ساده و مستقیم نیست. H104 و H106 هر دو واحدهای αi SV تک محوره در همان خانواده هستند، اما دارای درجه‌بندی جریان خروجی پیوسته متفاوتی در هر محور هستند. نصب یک واحد با درجه‌بندی بالاتر به جای یک واحد با درجه‌بندی پایین‌تر ممکن است از نظر الکتریکی کار کند، اما نیاز به تنظیمات پارامتر سروو در CNC برای مطابقت با مشخصات آمپلی فایر جدید دارد. اگر این پارامترها به درستی به‌روزرسانی نشوند، محور آلارم درایو ایجاد می‌کند یا به طور نامنظم عمل می‌کند. قبل از جایگزینی با پسوند متفاوت، برگه پارامترهای سروو دستگاه خود را بررسی کنید و با یک تکنسین با تجربه FANUC تأیید کنید که تغییرات پارامتر در محدوده مجاز است. اگر در موقعیتی نیستید که این کار را به طور ایمن انجام دهید، انتظار برای واحد صحیح H104 مسیر کم‌خطرتر است.

س2: چگونه می‌توانم با اطمینان بدانم که آمپلی فایر سروو جزء معیوب است و نه موتور یا انکودر؟

تشخیص عیب سروو از یک توالی منطقی پیروی می‌کند. ابتدا، کد دقیق آلارم نمایش داده شده توسط کنترل‌کننده CNC را یادداشت کنید — کدهای آلارم FANUC برای عیوب سروو به اندازه کافی خاص هستند تا نشان دهند که آیا مشکل در درایو، موتور، سیگنال بازخورد انکودر، یا ارتباط بین آمپلی فایر و کنترل‌کننده است. دوم، آمپلی فایر را از نظر علائم سوختگی یا آسیب قطعه به صورت بصری بازرسی کنید. سوم، در صورت امکان، آمپلی فایر مشکوک را با یک واحد سالم شناخته شده از محور دیگر در همان دستگاه تعویض کنید — اگر آلارم با آمپلی فایر به اسلات جدید آن منتقل شود، آمپلی فایر معیوب است؛ اگر با آمپلی فایر متفاوت در اسلات اصلی باقی بماند، موتور یا سیم‌کشی علت احتمالی است. نادیده گرفتن این توالی تشخیصی و سفارش یک آمپلی فایر جایگزین قبل از تأیید منبع خطا، رایج‌ترین — و گران‌ترین — اشتباه در نگهداری درایو CNC است.

س3: پسوند H104 به "04" ختم می‌شود — آیا این عدد مستقیماً با یک جریان خروجی پیوسته خاص در آمپر مطابقت دارد؟

در قرارداد نام‌گذاری سری αi SV FANUC، بخش عددی پسوند به خروجی نامی آمپلی فایر مربوط می‌شود، اما این یک مطابقت مستقیم آمپر به آمپر با یک عدد گرد نیست. پسوندها منعکس‌کننده سطوح درجه‌بندی داخلی FANUC هستند تا یک مقدار جریان واقعی در آمپر. نتیجه عملی این است که شما باید آمپلی فایر جایگزین را با شماره قطعه کامل مطابقت دهید، نه با تفسیر عددی پسوند. اگر نیاز به درک مشخصات الکتریکی به طور کامل دارید — به عنوان مثال، هنگام ارزیابی اینکه آیا یک نوع جایگزین امکان‌پذیر است — دفترچه راهنمای توضیحات سری αi FANUC برای نسل کنترل‌کننده شما حاوی جداول کامل مشخصات درایو است.

س4: عمر مفید مورد انتظار این آمپلی فایر چقدر است و معمولاً چه عواملی باعث خرابی آنها می‌شود؟

 آمپلی فایرهای سروو FANUC برای عمر طولانی در محیط‌های صنعتی ساخته شده‌اند و بسیاری از واحدهای سری αi بیش از 15 سال بدون خرابی در حال کار مداوم بوده‌اند. هنگامی که خرابی رخ می‌دهد، شایع‌ترین علل عبارتند از: تخریب خازن الکترولیتی در باس DC (که تمایل دارد به صورت عیوب متناوب یا رفتار نامنظم قبل از خرابی فاجعه‌بار ظاهر شود)، خرابی IGBT در مرحله قدرت خروجی (معمولاً ناشی از عیوب سیم‌پیچ موتور، بار بیش از حد، یا گذراهای منبع تغذیه)، و خرابی فن خنک‌کننده منجر به خاموشی حرارتی. وضعیت فن خنک‌کننده ارزش بررسی منظم را دارد — تعویض فن معیوب ارزان است و از خرابی بسیار پرهزینه‌تر آمپلی فایر که در صورت عدم کنترل تنش حرارتی رخ می‌دهد، جلوگیری می‌کند.

س5: آیا امکان تهیه یک A06B-6114-H104 کاملاً نو از کارخانه مستقیماً از FANUC وجود دارد و این با خرید از طریق تأمین کننده قطعات چه تفاوتی دارد؟

FANUC قطعات یدکی را از طریق شبکه خدمات مجاز خود می‌فروشد و در مناطقی که FANUC حضور خدماتی فعال دارد، سفارش مستقیم از طریق دفتر یا توزیع کننده محلی FANUC یک گزینه است. مبادلات زمان تحویل و قیمت هستند — زنجیره تأمین مستقیم FANUC قابل اعتماد است اما ممکن است زمان تحویل طولانی‌تری نسبت به بازار ثانویه داشته باشد و قیمت‌گذاری معمولاً بالاتر از واحدهای بازسازی شده از انبار است. برای خریداران در مناطقی که زیرساخت خدمات محلی FANUC محدود است، یا در شرایطی که زمان تحویل از کانال رسمی با پنجره توقف کار مطابقت ندارد، بازار ثانویه برای واحدهای بازسازی شده تست شده یک جایگزین عملی و مقرون به صرفه ارائه می‌دهد، به شرطی که تأمین کننده قبل از ارسال، تأیید عملکرد را انجام دهد.

قطعات تأیید شده در انبار به سرعت جابجا می‌شوند. قبل از اینکه برنامه شما به آن وابسته باشد، در دسترس بودن را تأیید کنید.
