FANUC A06B-6102-H230 واحد تقویت کننده سروو AC - توضیحات محصول

سه محور، دو اسلات درایو، یک تفاوت حیاتی

به یک مرکز ماشینکاری کنترل شده توسط FANUC از اواخر دهه 1990 یا اوایل دهه 2000 نزدیک شوید و کابینت درایو را باز کنید. در بسیاری از پیکربندی‌ها، محورهای X و Y توسط یک ماژول تقویت‌کننده سروو دو محوره سرویس‌دهی می‌شوند و محور Z - اسپیندل عمودی که وزن کامل ابزار برش را تحمل می‌کند - به طور جداگانه، اغلب توسط ماژولی با درجه جریان بالاتر، مدیریت می‌شود. مکانیک حرکت عمودی، جبران گرانش و تقاضای گشتاور حرکات سریع محور Z به سادگی نیاز بیشتری از درایو دارند.

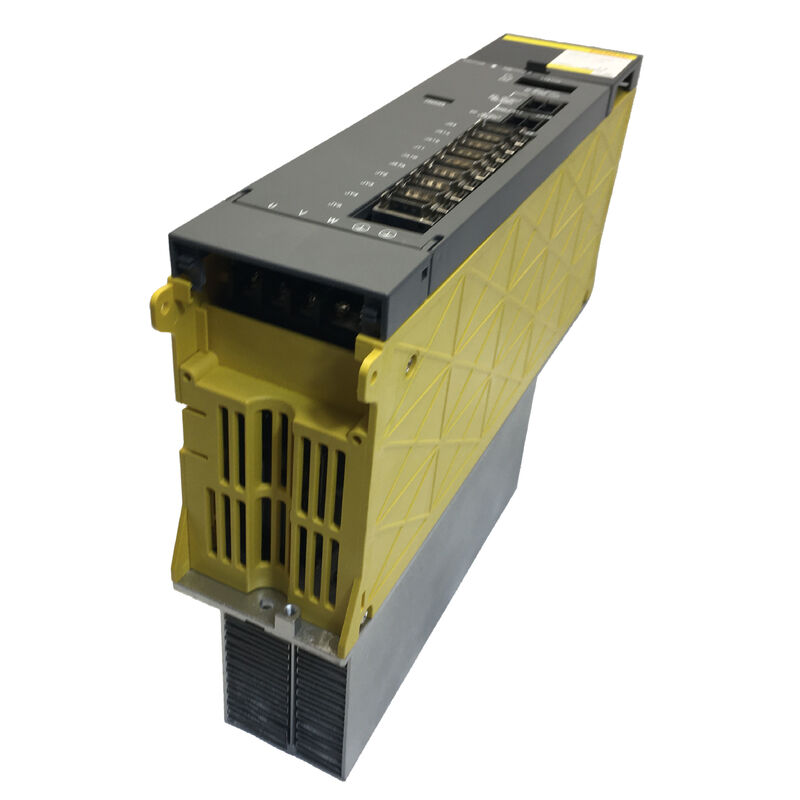

این محیطی است که A06B-6102-H230 برای آن طراحی شده است. این دستگاه متعلق به خانواده تقویت‌کننده‌های سروو سری α FANUC است و در این خانواده، H230 یک ماژول دو محوره با رتبه بالاتر در سطح جریان خروجی پیوسته نسبت به H215 است. برای محورهایی که بارها سنگین‌تر هستند و تقاضای جریان بیشتر است، این همان نوعی است که سیستم مشخص می‌کند - و نصب نوع اشتباه راهی مطمئن برای ایجاد هشدارهای اضافه بار حرارتی است تا زمانی که کسی مشکل را به کابینت درایو ردیابی کند.

این واحد در ژاپن تولید شده، دارای گواهینامه CE است و در شرایط نو و بازسازی شده موجود است. اگر H230 شماره روی مستندات دستگاه شما یا برچسب ماژول معیوب است، ادامه مطلب را بخوانید.

H230 و H215 - همان سری، کارهای متفاوت

از آنجایی که این دو شماره قطعه فقط در پسوند خود متفاوت هستند، ارزش دارد که مستقیماً به آنها پرداخته شود. هر دو A06B-6102-H215 و A06B-6102-H230 ماژول‌های دو محوره از سری α FANUC هستند - همان خانواده درایو، همان رابط ارتباطی، همان فرم فاکتور فیزیکی، همان سازگاری کنترلر. آنچه آنها را از هم جدا می‌کند، جریان خروجی نامی است که پسوند آن را رمزگذاری می‌کند.

عدد "2" در هر دو نام‌گذاری، پیکربندی دو محوره را تأیید می‌کند. ارقام انتهایی - "15" در مقابل "30" - سطوح مختلف رتبه‌بندی جریان را نشان می‌دهند. H230 در این سلسله مراتب بالاتر از H215 قرار دارد. از نظر عملی، این بدان معناست که H230 با موتورهای سروو با جریان پیوسته بالاتر مطابقت دارد: موتورهای محور بزرگتر، بارهای سنگین‌تر، یا کاربردهایی که موتور در طول عملیات عادی، تقاضای گشتاور بالا و پایدار را تجربه می‌کند.

جایگزینی H215 به جای H230 مشخص شده - حتی به طور موقت، حتی "فقط برای راه‌اندازی دستگاه" - معمولاً منجر به رسیدن درایو به آستانه حفاظت حرارتی خود در طول چرخه‌های بار سنگین می‌شود. هشدار ممکن است بلافاصله در کارهای سبک ظاهر نشود، که باعث می‌شود عدم تطابق در ابتدا نادیده گرفته شود و هنگام بروز خطا، تشخیص آن دشوارتر شود. راه حل صحیح همیشه نوع با رتبه صحیح است.

جایگزینی معکوس، نصب H230 به جای H215 مشخص شده، خطرات خاص خود را دارد: تنظیمات پارامتر برای رتبه‌بندی جریان تقویت‌کننده باید مطابقت داشته باشند، و عدم تطابق در اینجا می‌تواند باعث تنظیم جریان ناپایدار در محورهای کم‌توان شود. هیچ یک از جهت‌های جایگزینی قطعه اشتباه، بی‌ضرر نیست.

مشخصات

محل استفاده H230 در عمل

در یک مرکز ماشینکاری عمودی معمولی سه محوره که از کنترلر سری 16 یا 18 FANUC استفاده می‌کند، کابینت درایو بر اساس تخصیص محور و پروفایل بار سازماندهی می‌شود. محورهای X و Y حرکت افقی میز را مدیریت می‌کنند - معمولاً اینرسی کمتر، منحنی‌های بار قابل پیش‌بینی‌تر. محور Z با موقعیت‌یابی عمودی تحت گرانش سروکار دارد، اغلب با یک پیچ توپی که باید هم نیروهای برش و هم وزن سر اسپیندل را خنثی کند.

برای ماشین‌هایی که به این شکل پیکربندی شده‌اند، ماژول درایو محور Z اغلب دارای رتبه جریان بالاتری نسبت به ماژول X/Y در همان کابینت است. این جایی است که H230 تمایل به ظاهر شدن دارد - نه به دلیل بالاتر بودن تعداد محورها، بلکه به دلیل اینکه موتوری که سرویس می‌دهد در شرایط عملیاتی عادی، جریان بیشتری نسبت به موتورهای محورهای سبک‌تر می‌کشد.

همین منطق در مراکز تراشکاری با گیره‌های سنگین، یا در ماشین‌هایی که یک محور به طور مداوم برش‌های با قطر بزرگ را با نرخ تغذیه تهاجمی اجرا می‌کند، صدق می‌کند. جفت‌سازی درایو در این کابینت‌ها به ندرت دلخواه است؛ سازنده دستگاه سطوح جریان متفاوتی را برای بارهای مختلف محور مشخص کرده است، و شماره قطعه سری α دقیقاً آن تصمیم مهندسی را رمزگذاری می‌کند.

هنگام تهیه جایگزین، تخصیص محور به اندازه شماره قطعه اهمیت دارد. اگر درایو معیوب، درایوی است که محور Z را در یک مرکز ماشینکاری سه محوره سرویس می‌دهد، H230 احتمالاً واحد صحیح برای آن اسلات است - اما همیشه در برابر مستندات دستگاه تأیید کنید تا اینکه صرفاً از برچسب محور فرض کنید.

چه چیزی بر قابلیت اطمینان طولانی مدت درایو در نصب‌های سری α تأثیر می‌گذارد

عمر تقویت‌کننده سروو در این نسل از درایوهای FANUC به شدت با مدیریت حرارتی گره خورده است. ماژول‌های IGBT داخلی و مدارهای درایور گیت گرما را متناسب با جریان سوئیچ شده تولید می‌کنند و معماری خنک‌کننده به جریان هوای مداوم از طریق کابینت و روی پره‌های درایو بستگی دارد. در ماشینی که پانزده یا بیست سال در حال کار بوده است، فن‌های نصب شده مستقیماً روی ماژول‌های تقویت‌کننده از جمله اقلام نگهداری هستند که بیشترین نادیده گرفته شدن را دارند - آنها به طور مداوم کار می‌کنند، گرد و غبار جمع می‌کنند و هنگامی که بلبرینگ‌های آنها شروع به خرابی می‌کنند، جریان هوا قبل از هرگونه هشدار صوتی واضح کاهش می‌یابد.

درایوی که ماه‌ها قبل از خرابی داغ کار می‌کند، ممکن است مدارهای داخلی آن فراتر از آنچه تست خارجی می‌تواند به طور کامل آشکار کند، آسیب دیده باشد - که یکی از دلایلی است که یک واحد بازسازی شده تست شده از تجهیزات به درستی از رده خارج شده، گزینه مطمئن‌تری نسبت به یک واحد کشیده شده با سابقه نامشخص است. تعویض فن روی ماژول تقویت‌کننده، همراه با تمیز کردن کامل کابینت هنگام نصب درایو جدید، عمر مفید واحد جایگزین را به طور قابل توجهی افزایش می‌دهد.

مسیر خرابی رایج دیگر در درایوهای سری α، خازن‌های باس DC هستند که حتی در شرایط عملیاتی عادی نیز با گذشت زمان تخریب می‌شوند. در واحدهایی که برای مدت طولانی ذخیره شده‌اند به جای اینکه فعالانه استفاده شوند، وضعیت خازن قبل از قرار دادن ماژول در یک دستگاه تولیدی حیاتی بدون دوره راه‌اندازی تحت نظارت، ارزش تأیید دارد.

گارانتی، وضعیت و بازگشت

واحدهای نو سهام اصلی نصب نشده هستند، به طور مناسب بسته‌بندی شده‌اند و تحت پوشش گارانتی 12 ماهه قرار دارند. اینها انتخاب درستی برای ماشین‌های حیاتی تولیدی هستند که هزینه‌های خرابی در آنها قابل توجه است و انتظارات قابلیت اطمینان بالا است.

واحدهای بازسازی شده تست شده دارای گارانتی 3 ماهه هستند و برای برنامه‌های قطعات یدکی برنامه‌ریزی شده، ماشین‌های با استفاده کمتر، یا موقعیت‌هایی که بودجه اولویت اصلی است، مناسب هستند. تمام واحدهای بازسازی شده قبل از لیست شدن از نظر عملکردی تست می‌شوند. واحدهایی که نمی‌توانند به مشخصات عملیاتی تأیید شوند، صرف نظر از وضعیت ظاهری، لیست نمی‌شوند.

برای ادعاهای گارانتی: خسارت، تحویل ناقص، یا عدم تطابق توضیحات را در روز ورود یا روز کاری بعد، با مستندات عکسی گزارش دهید. واحدهایی که در عرض 4 روز پس از دریافت تحت شرایط عملیاتی عادی غیرقابل کار تشخیص داده می‌شوند، واجد شرایط بازگشت هستند. گارانتی خسارت ناشی از نصب نادرست، عیوب سمت موتور، یا خطاهای پارامتری که پس از تحویل معرفی شده‌اند را پوشش نمی‌دهد. برچسب‌های گارانتی اصلی باید روی هر واحد بازگشتی دست نخورده باقی بمانند.

لجستیک سفارش

ارسال: 2 تا 4 روز کاری پس از تأیید پرداخت. حامل‌ها: DHL و FedEx بین‌المللی؛ تحویل از انبار گوانگژو به صورت محلی در دسترس است. ارسال ترکیبی زمانی ارائه می‌شود که چندین قطعه با هم سفارش داده شوند - این درخواست ارزش دارد زمانی که چندین ماژول درایو برای یک دستگاه تهیه می‌کنید.

پرداخت: انتقال بانکی T/T برای تمام مقادیر سفارش؛ PayPal و Western Union برای سفارشات تا 500 دلار آمریکا.

خریداران بین‌المللی مسئول تمام عوارض واردات، مالیات‌ها و هزینه‌های کشور مقصد هستند. این موارد باید هنگام مقایسه گزینه‌های تامین در هزینه کل وارداتی لحاظ شوند.

سوالات متداول

س1: کابینت درایو دستگاه من دارای دو ماژول A06B-6102 است - یکی H215 و دیگری H230. آیا می‌توانم از یک نوع برای نگهداری هر دو اسلات به عنوان یدکی استفاده کنم؟

بدون تنظیم پارامترها، به عنوان یدکی مستقیم برای هر دو موقعیت امکان‌پذیر نیست. H215 و H230 سطوح رتبه‌بندی جریان متفاوتی دارند و تنظیمات پارامتر سروو کنترلر CNC برای مطابقت با نوع تقویت‌کننده خاص در هر اسلات درایو پیکربندی شده است. اگر H230 را در اسلاتی نصب کنید که قبلاً H215 را اجرا می‌کرد، داده‌های پارامتر برای آن محور باید به‌روزرسانی شوند تا ویژگی‌های تقویت‌کننده متفاوت را منعکس کنند - یا رفتار تنظیم جریان نادرست خواهد بود. نگهداری یدکی‌های جداگانه برای هر نوع، امن‌ترین رویکرد برای دستگاهی است که هر دو نوع در آن استفاده می‌شوند. اگر می‌خواهید با یک نوع استاندارد کنید، کار مهندسی مورد نیاز برای تأیید تغییر باید به طور عمدی انجام شود و مستند شود، نه اینکه فرض شود.

س2: چگونه می‌توانم قبل از سفارش، نوع متغیر دو محوره سری α مورد نیاز اسلات محور Z دستگاه من را تأیید کنم؟

قابل اطمینان‌ترین منبع، مستندات الکتریکی دستگاه است - نمودار تخصیص درایو یا برگه داده پارامتر، که سازندگان دستگاه معمولاً در دفترچه راهنمای نگهداری گنجانده‌اند. این امر مدل تقویت‌کننده را بر اساس محور مشخص می‌کند. منبع دوم، پلاک خود واحد معیوب است: حتی اگر واحد غیرقابل کار باشد، برچسب شماره قطعه روی بدنه ماژول باید خوانا باشد. اگر هیچ‌کدام قابل دسترسی نباشد، داده‌های پارامتر ذخیره شده در کنترلر CNC اغلب شامل کدهای نوع تقویت‌کننده سروو برای هر محور است که می‌تواند از طریق صفحه نمایش پارامتر خوانده شود، که یک تکنسین باتجربه FANUC می‌تواند آن را با شماره قطعه صحیح تطبیق دهد. سفارش بر اساس نام محور به تنهایی ("درایو Z") بدون تأیید مدل خاص، یک خطای رایج در تهیه است که به راحتی قابل اجتناب است.

س3: دستگاه یک هشدار سروو در یک محور ایجاد کرد، اما ماژول درایو از نظر ظاهری سالم به نظر می‌رسد. آیا این بدان معناست که درایو مشکل ندارد؟

ظاهر خارجی شاخص قابل اعتمادی از وضعیت درایو در تقویت‌کننده‌های سری α نیست. اکثر حالت‌های خرابی داخلی - تخریب IGBT، خرابی مدارهای درایور، خرابی خازن‌ها - از بیرون قابل مشاهده نیستند. رویکرد تشخیصی قبل از سفارش جایگزین باید شامل موارد زیر باشد: یادداشت کردن کد دقیق هشدار و جستجوی معنی آن در لیست هشدارهای کنترلر، بررسی موتور و کابل بازخورد در آن محور برای پیوستگی و عیوب عایق، و در صورت امکان، تعویض ماژول درایو مشکوک به یک اسلات محور دیگر برای دیدن اینکه آیا هشدار ماژول را دنبال می‌کند یا خیر. اگر هشدار پس از تعویض به محور اصلی باقی ماند، مشکل احتمالاً در موتور، کابل یا سیم‌کشی است تا خود درایو. انجام این مرحله تعویض ابتدا می‌تواند هزینه سفارش جایگزین برای قطعه اشتباه را ذخیره کند.

س4: ما این واحد را به صورت بین‌المللی وارد می‌کنیم. آیا ملاحظات مستندات یا انطباق وجود دارد که باید از آنها آگاه باشیم؟

A06B-6102-H230 دارای گواهینامه CE است و در ژاپن توسط شرکت FANUC تولید می‌شود که الزامات مستندات را برای اکثر مقاصد واردات صنعتی برآورده می‌کند. برای طبقه‌بندی گمرکی، واحدهای تقویت‌کننده سروو FANUC معمولاً در اکثر برنامه‌های تعرفه تحت دسته تجهیزات کنترل صنعتی الکترونیکی قرار می‌گیرند، اگرچه کد HS خاص بسته به کشور مقصد متفاوت خواهد بود. خریداران باید تعرفه واردات قابل اجرا و هرگونه مجوز واردات مورد نیاز را قبل از سفارش با کارگزار گمرکی خود تأیید کنند، زیرا این موارد به طور قابل توجهی در مناطق مختلف متفاوت است. تمام عوارض واردات، مالیات‌ها و هزینه‌های کارگزاری به عهده خریدار است. اگر مقصد شما به مستندات انطباق خاصی نیاز دارد، در زمان پرس و جو با تیم فروش تماس بگیرید - آنها می‌توانند در مورد اینکه چه مدارکی در دسترس است، راهنمایی کنند.

س5: آیا امکان تعمیر A06B-6102-H230 به جای تعویض آن وجود دارد؟

 تعمیر در سطح برد تقویت‌کننده‌های سروو سری α FANUC از نظر فنی امکان‌پذیر است و توسط برخی از تعمیرگاه‌های تخصصی الکترونیک صنعتی ارائه می‌شود. امکان‌پذیری به حالت خرابی خاص بستگی دارد: فیوزهای سوخته یا مقاومت‌های گیت تعمیرات ساده‌ای هستند؛ تعویض ماژول IGBT پیچیده‌تر است اما با تجهیزات و قطعات مناسب قابل دستیابی است؛ آسیب به مسیرهای PCB یا سفت‌افزار خراب شده معمولاً از نظر اقتصادی قابل رسیدگی نیست. ملاحظه عملی زمان است - زمان بازگشت تعمیر در یک فروشگاه تخصصی معمولاً در هفته اندازه‌گیری می‌شود، در حالی که یک واحد جایگزین از موجودی موجود در عرض چند روز ارسال می‌شود. برای ماشین‌های در حال تولید فعال، مسیر جایگزینی تقریباً همیشه هزینه کل زمان خرابی کمتری دارد. تعمیر زمانی جذاب‌تر می‌شود که واحد یک نوع منسوخ شده با در دسترس بودن بسیار محدود در بازار ثانویه باشد، که تهیه سریع جایگزین را صرف نظر از هزینه دشوار می‌کند. برای H230، موجودی فعلی بازار باید مستقیماً قبل از تعهد به مسیر تعمیر بررسی شود.

نوع صحیح. رتبه جریان صحیح. موجودی تأیید شده.
