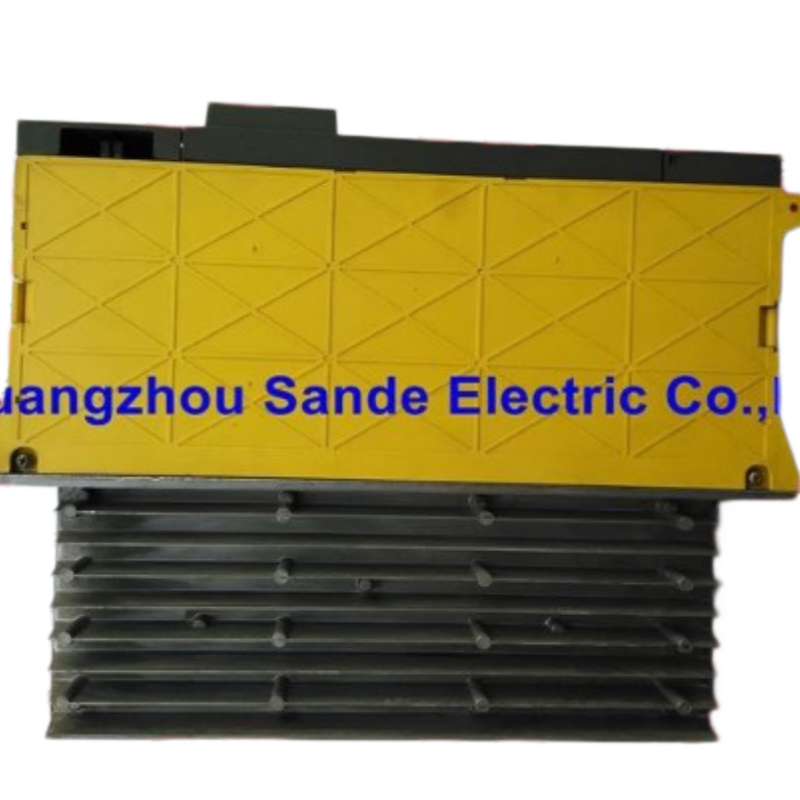

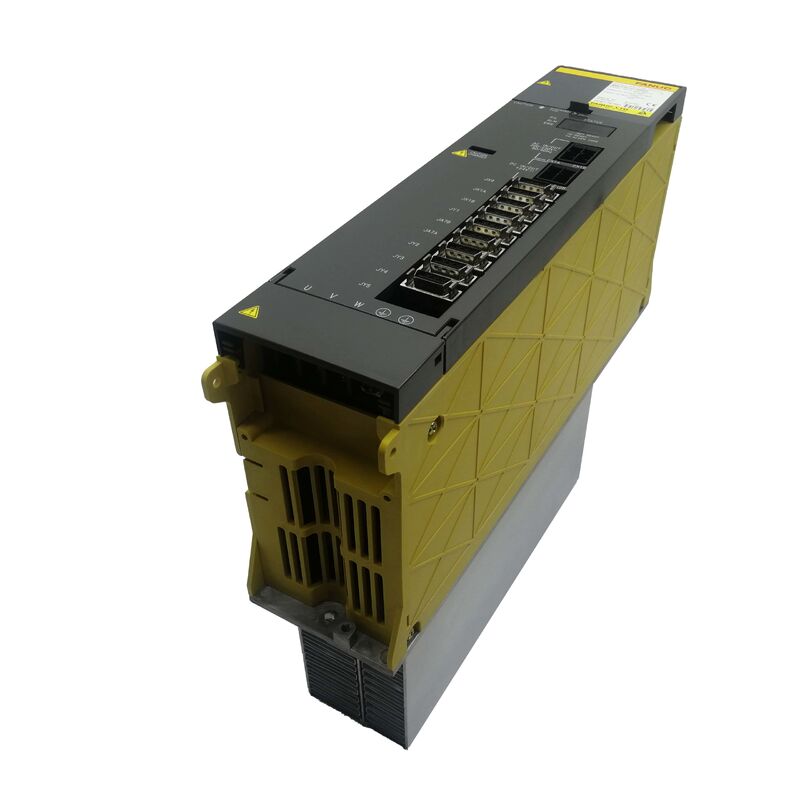

FANUC A06B-6102-H211 واحد تقویت کننده سرو AC — توضیحات محصول

محوری که نیازی به نیروی زیاد ندارد، همچنان به درایو مناسب نیاز دارد

در طراحی ماشین ابزار CNC، همه محورها برابر نیستند. محورهایی که قطعه کار را جابجا می‌کنند یا سر اسپیندل را تحت بارهای برش سنگین حمل می‌کنند، تقاضاهای بسیار متفاوتی را بر درایوهای خود نسبت به محورهای مسئول موقعیت‌یابی دقیق و با بار سبک — یک میز دوار که در فواصل کوچک ایندکس می‌شود، یک محور کمکی که بازوی تعویض کننده ابزار را کنترل می‌کند، یا محور تغذیه دقیق در دستگاه سنگ‌زنی که در آن حرکت نرم با سرعت پایین بیش از ظرفیت جریان پیک اهمیت دارد — دارند.

FANUC A06B-6102-H211 دقیقاً برای این انتهای طیف ساخته شده است. این دستگاه در رده پایین‌تر درجه‌بندی جریان در خانواده تقویت‌کننده دو محوره سری α — H211 — قرار دارد و با موتورهای سرو که محورهای سبک‌تر را تغذیه می‌کنند و در آن‌ها جریان مصرفی در طول عملیات عادی در محدوده‌های متوسط باقی می‌ماند، جفت می‌شود. نصب یک تقویت‌کننده بیش از حد بزرگ بر روی این محورها عملکرد را بهبود نمی‌بخشد؛ در واقع می‌تواند با ایجاد عدم تطابق وضوح در حلقه بازخورد جریان، ثبات موقعیت‌یابی دقیق را به خطر بیندازد. نوع مناسب برای محور مناسب است که به کل دستگاه اجازه می‌دهد همانطور که طراح آن قصد داشته است کار کند.

این واحد در ژاپن تولید شده، دارای گواهینامه CE است و در هر دو وضعیت نو و بازسازی شده تست شده موجود است. اگر A06B-6102-H211 شماره مستند شده برای اسلات درایو معیوب شما است، این صفحه همه چیزهایی را که برای تصمیم‌گیری مطمئن برای تهیه نیاز دارید پوشش می‌دهد.

کابینه درایو را بخوانید: H211، H215 و H230 در کنار هم

ماشین‌هایی که از درایوهای سری FANUC α استفاده می‌کنند، اغلب بیش از یک ماژول A06B-6102 در کابینه دارند و آن‌ها اغلب انواع مختلفی هستند — زیرا گروه‌بندی‌های مختلف محور، پروفایل‌های بار متفاوتی را حمل می‌کنند. درک اینکه این سه نوع رایج چگونه با یکدیگر مرتبط هستند به روشن شدن اینکه چرا شماره قطعه باید دقیقاً با اسلات آن مطابقت داشته باشد، نه اینکه آزادانه جایگزین شود، کمک می‌کند.

هر سه دارای فرم فاکتور فیزیکی یکسان، رابط سرو آنالوگ یکسان با کنترلر FANUC و طرح‌بندی کانکتور باس درایو یکسان هستند. دقیقاً همین امر باعث می‌شود جایگزینی تصادفی خطرناک باشد — آن‌ها در قفسه یا در یک لیست قابل تعویض به نظر می‌رسند، اما داده‌های پارامتر CNC برای رده جریان خاص هر اسلات پیکربندی شده‌اند. قرار دادن یک H230 در یک اسلات H211 بدون به‌روزرسانی پارامترهای تقویت‌کننده، باعث می‌شود حلقه تنظیم جریان به درستی عمل نکند و به طور بالقوه باعث نوسان محور یا ناپایداری در سرعت‌های پایین شود — دقیقاً محدوده عملیاتی که این محورهای سبک‌تر بیشتر زمان کاری خود را در آن سپری می‌کنند.

آنچه H211 در مورد این واحد به شما می‌گوید

در قرارداد شماره قطعه سری FANUC α، پسوند بعد از H پیکربندی محور و رده خروجی جریان درایو را در یک الگوی ثابت رمزگذاری می‌کند. برای A06B-6102-H211:

پیشوند "2" تأیید می‌کند که این یک ماژول دو محوره است — یک واحد فیزیکی که دو محور سرو را به طور همزمان تغذیه می‌کند. این برای خانواده A06B-6102 استاندارد است: یک بخش قدرت مشترک با تنظیم جریان مستقل برای هر محور، که اجازه می‌دهد دو محور از یک اسلات درایو در کابینه کنترل شوند.

پسوند "11" این نوع را در انتهای پایین مقیاس درجه‌بندی جریان در خط تولید دو محوره سری α قرار می‌دهد. این رده‌ای است که با موتورهای سرو با نیازهای جریان پیوسته کمتر مطابقت دارد — موتورهایی که معمولاً بر روی محورهای سبک‌تر و با دقت‌گرایی بیشتر در یک سیستم CNC استفاده می‌شوند.

یک نکته عملی برای خریداران: آدرس URL در این صفحه حاوی رشته "AO6B-6IO2-H2II" است — این یک مصنوع رایج تشخیص نوری کاراکتر (OCR) و رندر فونت است که در آن عدد صفر (0) به عنوان حرف O و عدد یک (1) به عنوان حرف I اشتباه خوانده می‌شود. شماره قطعه واقعی بدون ابهام A06B-6102-H211 با تمام کاراکترهای عددی است. هنگام مقایسه مستندات ماشین، همیشه با برچسب پلاک فیزیکی تأیید کنید و سردرگمی کاراکتر نوری در لیست‌های دیجیتال را به عنوان یک خطر شناخته شده با شماره قطعات FANUC در نظر بگیرید.

مشخصات

جایگاه H211 در پیکربندی‌های واقعی ماشین

رده جریان پایین‌تر H211 آن را برای سناریوهای زیر مناسب می‌سازد، که همگی در صنعت رایج هستند:

تراشه‌های CNC کوچک و مراکز تراشکاری با موتورهای سرو فشرده بر روی محورهای عرضی و طولی خود. این ماشین‌ها به فضای جریان یک مرکز ماشین‌کاری بزرگ نیاز ندارند و موتورهای سرو آن‌ها متناسب با آن انتخاب شده‌اند. یک کابینه درایو در این پیکربندی ممکن است به جای چیدمان ترکیبی H211/H230 که در ماشین‌های سنگین‌تر سه محوره دیده می‌شود، در کل از ماژول‌های H211 استفاده کند.

ماشین‌های EDM سیمی، که در آن‌ها حرکت محور کند، بسیار دقیق است و بار مکانیکی کمی نسبت به قطعه کار دارد. نیازهای جریان در محورهای سرو در این نوع ماشین‌ها به طور مداوم پایین است و یک تقویت‌کننده رده پایین‌تر مشخصات صحیح برای آن محیط عملیاتی است.

محورهای دوار و ایندکس‌کننده در مراکز ماشین‌کاری که محورهای کاری اصلی (X، Y، Z) ممکن است از ماژول‌های با جریان بالاتر استفاده کنند، اما یک محور کمکی چهارم یا پنجم که یک میز دوار یا سر ایندکس‌کننده را کنترل می‌کند، تحت بارهای بسیار سبک‌تر عمل می‌کند. در این پیکربندی ترکیبی، ماژول‌های H211 برای محورهای سبک‌تر و H215 یا H230 برای محورهای اصلی در همان کابینه یک چیدمان رایج است.

ماشین‌های فرز قدیمی‌تر با موتورهای سرو فشرده، که در آن‌ها سازنده اصلی ماشین موتورهای کوچک‌تری را که به طور خاص با پوشش برش و حرکت محور طراحی مطابقت داده شده‌اند، انتخاب کرده است. این ماشین‌ها اغلب دارای یک کابینه کامل از ماژول‌های درایو با جریان پایین‌تر هستند.

وضعیت و گارانتی

واحدهای نو / اصلی سهام کارخانه‌ای نصب نشده در بسته‌بندی مناسب هستند و تحت پوشش گارانتی 12 ماهه قرار دارند. این‌ها انتخاب درستی هستند زمانی که ماشین در تولید مداوم است و انتظارات قابلیت اطمینان بالاترین است.

واحدهای بازسازی شده تست شده از ماشین‌های از رده خارج شده یا ارتقا یافته می‌آیند، تحت شرایط عملیاتی تأیید عملکرد شده‌اند و تحت پوشش گارانتی 3 ماهه قرار دارند. آن‌ها یک گزینه عملی برای سهام یدکی برنامه‌ریزی شده، ماشین‌های با استفاده کم، یا تعمیرات با بودجه حساس هستند که در آن‌ها یک واحد کاری تأیید شده هدف است.

تمام ادعاهای گارانتی نیازمند باقی ماندن برچسب اصلی در وضعیت سالم است. واحدهایی که آسیب دیده، ناقص یا مغایر با توضیحات دریافت می‌شوند باید در روز دریافت یا روز کاری بعد، با عکس در صورت امکان، گزارش شوند. واحدهای غیر کاربردی ظرف 4 روز از دریافت تحت شرایط عملیاتی عادی واجد شرایط بازگشت یا تعویض هستند. گارانتی شامل آسیب ناشی از نصب نادرست، انتشار خطا از سمت موتور، یا خطاهای پیکربندی پارامتر اعمال شده پس از تحویل نمی‌شود.

سفارش‌گذاری و لجستیک

ارسال: 2 تا 4 روز کاری پس از تأیید پرداخت، از انبار گوانگژو ما.

حمل و نقل: DHL و FedEx برای تحویل بین‌المللی. تحویل از انبار محلی گوانگژو در دسترس است و مستقیماً قابل تنظیم است. حمل و نقل ترکیبی هنگام سفارش چندین قطعه با هم اعمال می‌شود — یک گزینه مفید هنگام تهیه چندین قطعه درایو برای تعمیر یک ماشین یا یک برنامه قطعات یدکی که چندین ماشین را پوشش می‌دهد.

پرداخت: انتقال بانکی T/T برای تمام مقادیر سفارش. پی پال و وسترن یونیون برای سفارشات تا 500 دلار آمریکا.

گمرک: تمام عوارض واردات، مالیات‌ها و هزینه‌های کشور مقصد مسئولیت خریدار است. خریداران در مناطقی که سرویس استاندارد DHL/FedEx محدود یا در دسترس نیست، باید قبل از ثبت سفارش با تیم فروش تماس بگیرند تا ترتیب لجستیک جایگزین مورد بحث قرار گیرد. فرض نکنید که سرویس برای همه مقاصد در دسترس است بدون اینکه ابتدا بررسی کنید.

سوالات متداول

س1: من نمی‌توانم H211 را به سرعت تهیه کنم و ماشین از کار افتاده است. آیا می‌توانم به طور موقت یک H215 را جایگزین کنم تا تولید در حالی که منتظر قطعه صحیح هستم، ادامه یابد؟

از نظر فیزیکی، یک H215 در همان اسلات H211 قرار می‌گیرد — فرم فاکتور یکسان است. با این حال، برای عملکرد صحیح آن نیاز به به‌روزرسانی پارامتر تقویت‌کننده سرو در CNC برای مطابقت با مشخصات درجه‌بندی جریان H215 است. بدون تغییر پارامتر، حلقه تنظیم جریان برای هر دو محور در آن ماژول در برابر داده‌های مرجع اشتباه عمل خواهد کرد، که می‌تواند باعث خطاهای موقعیت‌یابی دقیق، ناپایداری در سرعت پایین، یا وضعیت‌های هشدار غیرمنتظره شود. به‌روزرسانی پارامتر به خودی خود از نظر فنی برای کسی که با پیکربندی پارامتر سرو FANUC آشنا است دشوار نیست، اما باید انجام شود و سپس با حرکات آزمایشی محور قبل از اعتماد به ماشین برای تولید تأیید شود. خطر اصلی این است که رفع موقت ممکن است تنظیم سرو ماشین را به گونه‌ای تغییر دهد که به طور نامحسوس بر کیفیت قطعه تأثیر بگذارد — همیشه به نوع صحیح H211 برگردید و پارامترهای اصلی را به محض در دسترس قرار گرفتن قطعه صحیح بازیابی کنید.

س2: چرا لیست محصول "AO6B-6IO2-H2II" را نشان می‌دهد — آیا این یک شماره قطعه متفاوت است؟

خیر، این همان شماره قطعه است که از طریق تشخیص نوری کاراکتر (OCR) نمایش داده می‌شود. FANUC در برخی از برچسب‌های خود از فونتی استفاده می‌کند که در آن عدد "0" (صفر) و حرف "O" بصری مشابه هستند، همانطور که عدد "1" (یک) و حرف "I" نیز مشابه هستند. هنگامی که برچسب‌های شماره قطعه اسکن یا از عکس‌ها تایپ می‌شوند، این کاراکترها اغلب در سوابق دیجیتال جابجا می‌شوند. شماره قطعه صحیح همیشه A06B-6102-H211 است — همه عددی بعد از حرف اولیه A. هنگام جستجو برای این قطعه یا مقایسه مستندات ماشین، "AO6B-6IO2-H2II" و "A06B6102H211" را به عنوان یک واحد در نظر بگیرید. پلاک‌های فیزیکی روی تجهیزات FANUC مرجع معتبر هستند؛ رونویسی‌های دیجیتال باید با برچسب سخت‌افزار واقعی تأیید شوند.

س3: ماشین ما تقریباً دو سال در انبار بوده است قبل از اینکه دوباره راه‌اندازی شود. درایو خراب نشده بود — صرفاً با ماشین در انبار نگهداری شده بود. آیا قبل از روشن کردن درایو نیاز به انجام کاری داریم؟

ذخیره‌سازی طولانی مدت دو نگرانی بالقوه را برای تقویت‌کننده‌های سرو این نسل ایجاد می‌کند. اول، خازن‌های الکترولیتی در بخش باس DC با عدم تغذیه در مدت طولانی، ظرفیت شارژ خود را به تدریج از دست می‌دهند — فرآیندی به نام تخریب خازن. برای دوره‌های ذخیره‌سازی دو سال یا بیشتر، یک توالی راه‌اندازی کنترل شده توصیه می‌شود: درایو را به تدریج با استفاده از یک ترانسفورماتور متغیر (واریاتک) در ولتاژ کاهش یافته در مدت سی تا شصت دقیقه روشن کنید، اجازه دهید خازن‌ها در شرایط ملایم قبل از اعمال ولتاژ کامل، دوباره شکل بگیرند. دوم، هرگونه کانکتور یا سطح تماس که در طول ذخیره‌سازی در معرض رطوبت قرار گرفته است باید قبل از اتصال از نظر اکسیداسیون بررسی شود. در داخل، خود درایو باید از نظر شواهدی از آسیب میعان بررسی شود. اگر محیط ذخیره‌سازی کنترل شده بود و واحد در بسته‌بندی اصلی نگهداری می‌شد، خطر کمتر است — اما مرحله تهویه خازن صرف نظر از شرایط ذخیره‌سازی یک اقدام احتیاطی منطقی است.

س4: ما نگهداری چندین ماشین CNC کوچک را مدیریت می‌کنیم و چندین مورد برای مشکلات احتمالی درایو علامت‌گذاری شده‌اند. آیا راهی برای تست سلامت درایو بدون برداشتن و ارسال ماژول‌ها وجود دارد؟

 ارزیابی در محل سلامت تقویت‌کننده سرو سری α محدودیت‌های عملی دارد، اما رویکردهای تشخیصی مفیدی وجود دارد که نیازی به برداشتن ماژول ندارند. صفحه تشخیص سرو کنترلر CNC می‌تواند داده‌های بازخورد جریان، خطای سرعت و خطای موقعیت را در زمان واقعی نمایش دهد — الگوهای غیرمعمول در این مقادیر در طول حرکت عادی محور می‌تواند نشان‌دهنده تخریب مرتبط با درایو قبل از وقوع خطای کامل باشد. LEDهای وضعیت تقویت‌کننده نیز اطلاعات تاریخچه خطا را در بسیاری از ماژول‌های سری α ارائه می‌دهند: الگویی از هشدارهای گذرا تکراری که با روشن و خاموش شدن پاک می‌شوند، یا هشدارهایی که با شرایط بار خاص همبستگی دارند، اغلب به درایوی با عملکرد حرارتی حاشیه‌ای یا سوئیچینگ ضعیف IGBT اشاره دارد. بازرسی فیزیکی فن‌های خنک‌کننده درایو ارزشمند است — فن‌های معیوب یا کند یکی از دلایل اصلی تسریع تخریب درایو هستند. اگر یک محور خاص چندین ماه هشدارهای سرو متناوب ایجاد کرده است بدون اینکه علت مشخصی در موتور یا کابل وجود داشته باشد، ماژول درایو برای آن محور تمرکز منطقی بعدی برای بررسی است.

س5: ما چندین قطعه را در چندین سفارش در ماه‌های آینده به عنوان بخشی از یک برنامه نگهداری برنامه‌ریزی شده خریداری می‌کنیم. آیا راه ترجیحی برای ساختاردهی این خریدها برای دستیابی به بهترین نتیجه در قیمت‌گذاری و حمل و نقل وجود دارد؟

 برای یک برنامه نگهداری ساختاریافته که چندین ماشین را در یک دوره زمانی طولانی پوشش می‌دهد، مؤثرترین رویکرد این است که ابتدا یک لیست الزامات تجمیعی ارائه دهید — تمام شماره قطعات مورد انتظار، مقادیر تخمینی و زمان‌بندی تقریبی — حتی اگر سفارشات فردی در مراحل مختلف انجام شوند. این به تیم فروش اجازه می‌دهد تا در دسترس بودن جهانی را در بین تمام انواع مورد نیاز به یکباره بررسی کند، هر کدام را که سهام محدودی دارند یا زمان تحویل طولانی‌تری دارند، پرچم‌گذاری کند و انتظارات را در مورد اینکه کدام موارد باید در سفارشات اولیه اولویت‌بندی شوند، تعیین کند. همچنین مبنایی برای بحث در مورد ترتیب‌های حمل و نقل ترکیبی برای دسته‌های قطعات ایجاد می‌کند که هزینه حمل و نقل هر واحد را نسبت به حمل و نقل فردی کاهش می‌دهد. مدیران نگهداری که تدارکات قطعات یدکی سری α خود را به صورت فصلی به جای واکنشی برنامه‌ریزی می‌کنند، معمولاً با موقعیت‌های اضطراری کمتر برای تهیه و هزینه‌های کلی قطعات کمتری مواجه می‌شوند — بازار ثانویه برای این درایوها به خریدارانی که تحت فشار توقف تولید نیستند پاداش می‌دهد.

رده صحیح. محور صحیح. سهام تأیید شده مبدا ژاپن.
