| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |

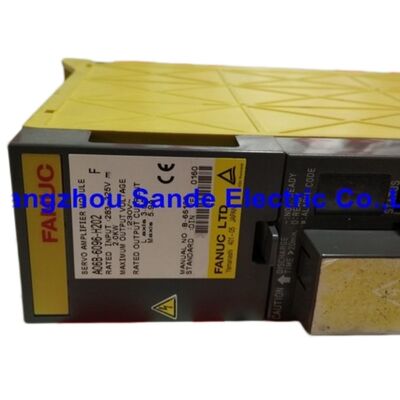

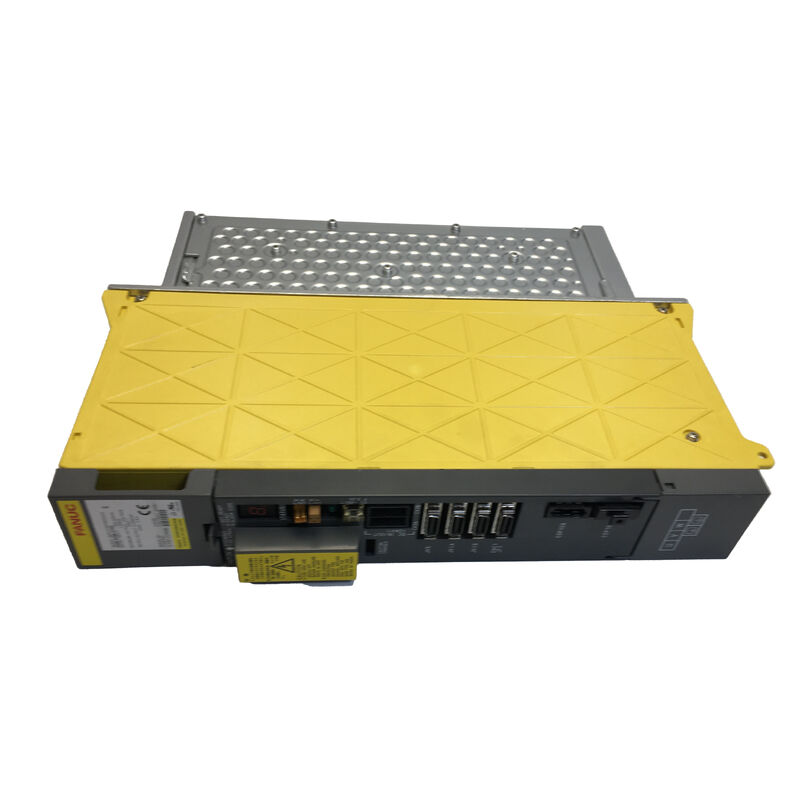

| شماره مدل | A06B-6096-H302 |
هر کابینت درایو داستانی درباره نحوه طراحی یک ماشین را بیان می کند. در کابینت های ساخته شده در اطراف تقویت کننده های سری FANUC A06B-6096، این داستان اغلب در اسلات های کمتری نسبت به آنچه انتظار دارید آشکار می شود. در حالی که نسل های بعدی معمولاً ماژول های دو محوره را در کنار هم برای سرویس دهی به یک ماشین سه محوره قرار می دهند، A06B-6096-H302 هر سه محور را در یک واحد واحد مدیریت می کند - یک فلسفه طراحی که ردپای درایو را فشرده می کند، اتصالات باس قدرت را یکپارچه می کند و اولویت های مهندسی دوران ساخت این ماشین ها را منعکس می کند.
این انتخاب معماری امروز پیامد عملی دارد: هنگامی که درایو خراب می شود، ماژول مجزایی برای جداسازی و تعویض وجود ندارد. کل واحد تقویت کننده سه محوره جزء قابل تعویض است. بازگرداندن ماشین به تولید به معنای تامین A06B-6096-H302 صحیح است - نه یک تقریب، نه یک جایگزین نسل جدیدتر - و داشتن آن قبل از گران شدن زمان توقف.
این واحد در ژاپن تولید شده، دارای گواهینامه CE است و در هر دو وضعیت نو و بازسازی شده تست شده موجود است. سری 6096 یک نسل قدیمی تر از سری آلفای 6102 شناخته شده تر است، که به این معنی است که تامین نیازمند دانستن دقیق آنچه به دنبال آن هستید و تأیید زودهنگام در دسترس بودن است.
خط تولید درایو سروو FANUC از چندین نسل متمایز تکامل یافته است، که هر کدام سازگاری کنترلر، رابط ارتباطی و معماری فیزیکی خاص خود را دارند. سری A06B-6096 نقطه خاصی را در آن جدول زمانی اشغال می کند - پیش از سری آلفای A06B-6102 که به طور گسترده در اواخر دهه 1990 و 2000 مستقر شد، و با کنترلرهای FANUC از خانواده های سری 0، سری 6، سری 10، سری 11 و سری 12 و غیره استفاده می شود.
این یک تمایز جزئی نیست. ماشین های ساخته شده در اطراف درایوهای سری A06B-6096 از معماری رابط سروو متفاوتی نسبت به ماشین های دارای قطعات A06B-6102 یا A06B-6114 استفاده می کنند. کنترلر با درایو به طور متفاوتی ارتباط برقرار می کند، ساختار پارامترها مخصوص نسل است و کانکتورهای فیزیکی و سیم کشی برای ماژول های سری 6096 طراحی شده اند. خریداری که به این صفحه برای جایگزینی نسل جدیدتر مراجعه می کند، باید دوباره در نظر بگیرد: ارتقاء از A06B-6096 به A06B-6102 یک تعویض ماژول نیست - این نیاز به تغییرات سخت افزاری کنترلر، سیم کشی مجدد و پیکربندی مجدد کامل پارامترها دارد. برای ماشینی که به سادگی نیاز به تعویض درایو و بازگشت به مشخصات اصلی دارد، A06B-6096-H302 قطعه صحیح است.
درک این زمینه نسلی نیز برای تعیین انتظارات واقع بینانه از تامین مهم است. سری A06B-6096 در تولید فعلی نیست و در دسترس بودن جهانی کاملاً به آنچه در انبار توزیع کنندگان باقی مانده و آنچه از ماشین های از رده خارج شده بازیابی شده است بستگی دارد. این امر تامین زودهنگام را - قبل از اینکه خرابی ماشین فوریت ایجاد کند - عملی ترین رویکرد برای تأسیساتی است که به تجهیزات دارای این درایوها متکی هستند.
ساختار پسوند شماره قطعه FANUC در سری 6096 تعداد محور و رتبه جریان را رمزگذاری می کند، همانطور که در نسل های بعدی درایو انجام می دهد. برای H302:
شماره قطعهعدد "02" سطح خروجی جریان را برای این نوع مشخص می کند. مانند تمام تقویت کننده های سروو FANUC، جریان نامی باید با موتورهای هر سه محور مطابقت داشته باشد. در یک ماژول سه محوره، این بدان معناست که سطح جریان یک مشخصه در سطح سیستم است - هر سه موتور متصل به این واحد باید الزامات جریانی سازگار با مشخصات خروجی H302 داشته باشند. اگر ماشینی که در اصل با H302 مجهز شده است، از زمان راه اندازی، موتورهای آن ارتقا یافته یا با مدل های مختلف جایگزین شده اند، ارزش دارد که تأیید شود موتورهای جدید همچنان با مشخصات تقویت کننده اصلی سازگار هستند.مشخصاتپارامترجزئیات
شماره قطعهA06B-6096-H302همچنین به عنوان
| سری درایو | تقویت کننده سروو AC سری FANUC A06B-6096 |
|---|---|
| پیکربندی محور | ماژول سه محوره |
| سطح رتبه جریان | H302 - مشخص شده بر اساس مستندات اصلی ماشین |
| سازنده | شرکت FANUC |
| کشور مبدا | ژاپن |
| گواهینامه | CE |
| خانواده های کنترلر سازگار | سری FANUC 0، 6، 10، 11، 12 و نسل های مرتبط |
| وضعیت موجود | نو (اصلی) / بازسازی شده تست شده |
| حداقل تعداد سفارش | 1 قطعه |
| ظرفیت تامین | تا 100 عدد در روز |
| سه محور در یک ماژول: پیامدهای نگهداری | معماری سه محوره تک ماژولی H302 یک دینامیک تشخیص و تعمیر خاص ایجاد می کند که با پیکربندی های کابینت چند ماژولی متفاوت است. با ماژول های دو محوره که در چندین اسلات پخش شده اند، یک خطا در یک محور اغلب می تواند با مشاهده اینکه کدام ماژول وضعیت هشدار را نشان می دهد، جدا شود - و فقط آن ماژول نیاز به تعویض دارد. با یک ماژول سه محوره، واحد فیزیکی که به هر سه محور سرویس می دهد، اولین کاندیدای تعویض است هر زمان که هر یک از آن محورها هشدار سروو را نشان دهد. |
| این بدان معنا نیست که H302 باید هر زمان که هشدار سروو ظاهر می شود، معیوب فرض شود. هشدارهای سروو در هر محور می توانند از درایو، موتور، کابل بازخورد یا سیم کشی بین آنها ناشی شوند. رویکرد تشخیصی باید همچنان دنباله استاندارد را دنبال کند: کد هشدار را شناسایی کنید، عایق موتور و مقاومت سیم پیچ را در محور آسیب دیده بررسی کنید، کابل بازخورد انکودر را برای پیوستگی و یکپارچگی محافظ بررسی کنید، و در صورت امکان، دو محور دیگر را اجرا کنید تا ببینید آیا مشکل به یک محور محدود می شود یا کل ماژول را تحت تأثیر قرار می دهد. خطایی که به طور مداوم در یک محور خاص صرف نظر از شرایط عملیاتی ظاهر می شود، در حالی که دو محور دیگر به طور عادی کار می کنند، بیشتر احتمال دارد مربوط به موتور یا کابل باشد تا خرابی ماژول. برعکس، اگر هشدارها در چندین محور ظاهر شوند یا ماژول در هنگام روشن شدن اصلاً مقداردهی اولیه نشود، خود درایو مظنون اصلی می شود. | هنگامی که یک H302 جایگزین نصب می شود، هر سه محور باید تأیید شوند - نه فقط محوری که هشدار اصلی را نشان داده است. یک ماژول سه محوره که با یک محور تخریب شده در حال اجرا بوده است ممکن است تنش حرارتی را در بخش قدرت مشترک جمع آوری کرده باشد، و یک بررسی عملکرد کامل در تمام محورها در طول راه اندازی جایگزین ارزشمند است. |
| واقعیت های تامین برای درایوهای سری A06B-6096 | خانواده A06B-6096 پنجره در دسترس بودن باریک تری نسبت به درایوهای سروو FANUC نسل بعدی اشغال می کند. موجودی کارخانه نو در جعبه برای انواع خاص 6096 با گذشت سال ها سخت تر می شود و بازار ثانویه به ماشین های از رده خارج شده و پروژه های بازسازی که واحدهای تست شده با کیفیت را به گردش در می آورند، بستگی دارد. به طور خاص H302 - به عنوان یک ماژول سه محوره که در پیکربندی های گروه محور کامل استفاده می شود - به دلیل اینکه پیکربندی های ماشین سه محوره ای که سرویس می دهد، بخش کوچکتری از پایگاه نصب شده را نشان می دهد، کمتر از انواع تک محوره یا دو محوره در گردش ظاهر می شود. |
در دسترس بودن باید مستقیماً با تیم فروش قبل از نهایی کردن هرگونه برنامه تامین تأیید شود. وضعیت موجودی برای انواع خاص 6096 با فروش، بازیابی و تست واحدها تغییر می کند - وجود یک لیست تضمین کننده در دسترس بودن فوری در انبار نیست، و یک پرس و جو مستقیم قبل از تعهد به یک جدول زمانی، رویکرد مسئولانه است.
وضعیت، گارانتی و بازگشت
واحدهای نو / وضعیت اصلی
گارانتی 12 ماهه
هستند و برای ماشین های در تولید منظم که در آنها قابلیت اطمینان عملکرد و پوشش گارانتی بالاترین ارزش را دارند، مناسب هستند.
واحدهای بازسازی شده تست شده
گارانتی 3 ماهههستند. برای برنامه های سهام یدکی برنامه ریزی شده یا موقعیت های تعمیر حساس به هزینه، واحدهای بازسازی شده یک گزینه عملی را نشان می دهند - به ویژه برای یک سری درایو که در آن سهام نو همیشه به راحتی در دسترس نیست.شرایط گارانتی: واحدهایی که آسیب دیده، ناقص یا مطابق با توضیحات نباشند، باید در روز تحویل یا روز کاری بعد با مستندات عکسی گزارش شوند. واحدهایی که در عرض 4 روز از دریافت در شرایط عملیاتی عادی غیرقابل کار تشخیص داده شوند، واجد شرایط بازگشت هستند. گارانتی برای خسارات ناشی از نصب نادرست، انتشار خطا از سمت موتور، یا جابجایی فیزیکی پس از تحویل باطل است. برچسب گارانتی اصلی باید روی هر واحد بازگشتی دست نخورده باقی بماند. بازگشت برای خرید اشتباه کالا یا تغییر نظر پذیرفته نمی شود - همیشه قبل از سفارش، شماره قطعه را با مستندات ماشین خود تأیید کنید.اطلاعات سفارش
ارسال:2 تا 4 روز کاری پس از تأیید پرداخت از انبار گوانگژو ما.حمل و نقل:DHL و FedEx برای سفارشات بین المللی. در صورت سفارش چندین قطعه در یک تراکنش، می توان ترتیب تحویل از انبار محلی در گوانگژو را داد. حمل و نقل ترکیبی موجود است.
پرداخت:
تمام عوارض واردات، مالیات ها و هزینه های گمرکی کشور مقصد مسئولیت خریدار است. خریداران در مناطقی که محدودیت خدمات DHL/FedEx دارند، باید قبل از سفارش با تیم فروش تماس بگیرند تا گزینه های لجستیکی برای مکان خود را تأیید کنند.سوالات متداول
س1: A06B-6096-H302 با چه کنترلرهایی سازگار است و چه تفاوتی با درایوهای سری A06B-6102 دارد؟سری A06B-6096 برای استفاده با نسل های قدیمی تر کنترلر FANUC از جمله سری 0، سری 6، سری 10، سری 11 و سری 12 طراحی شده است که از رابط سروو آنالوگ استفاده می کنند. در مقابل، سری A06B-6102 متعلق به نسل بعدی است - سری آلفای FANUC - و در حالی که از رابط سروو آنالوگ نیز استفاده می کند، نشان دهنده یک نسل محصول متمایز با معماری داخلی، ساختارهای پارامتر و طرح های کانکتور فیزیکی متفاوت است. این دو سری به عنوان جایگزین های مستقیم قابل تعویض نیستند. ماشین های ساخته شده در اطراف درایوهای A06B-6096 معمولاً برای جایگزینی مشابه به همان سری نیاز دارند. ارتقاء از 6096 به 6102 نیاز به تغییرات سخت افزاری کنترلر و سیم کشی فراتر از تعویض ماژول دارد و یک پروژه بازسازی است تا یک تعمیر و نگهداری.
س2: ماشین من دارای هشدار سروو در تنها یکی از سه محور کنترل شده توسط H302 است. آیا این بدان معناست که کل ماژول باید تعویض شود؟لزوماً نه. هشدارهای سروو که در یک محور ظاهر می شوند، اغلب ناشی از خرابی عایق موتور، تخریب سیگنال انکودر به دلیل آسیب کابل یا اکسیداسیون کانکتور، یا مشکلات مکانیکی در درایو محور به جای خرابی ماژول درایو هستند. قبل از نتیجه گیری مبنی بر معیوب بودن H302، سیم پیچ های موتور را برای مقاومت عایق در محور آسیب دیده بررسی کنید، کابل بازخورد انکودر را برای پیوستگی و پیوستگی محافظ بررسی کنید، و به دنبال هرگونه همبستگی الگوی هشدار با شرایط عملیاتی خاص (بار، دما یا سرعت) باشید. اگر هشدار هنگام رانندگی محور در جهت دیگر یا تحت بار کاهش یافته پاک می شود، این یک نشانه قوی از مشکل موتور یا مکانیکی است تا خطای درایو. اگر هشدار صرف نظر از شرایط عملیاتی باقی می ماند و در دو محور دیگر علی رغم بارگذاری مشابه ظاهر نمی شود، خود ماژول به یک مظنون محتمل تر تبدیل می شود - اما مراحل تشخیصی فوق باید قبل از تعهد به سفارش جایگزینی تکمیل شوند.
س3: آیا نوع OCR "AO6B-6O96-H3O2" در URL لیست، شماره قطعه متفاوتی از A06B-6096-H302 است؟
س4: ما دو ماشین داریم که درایوهای A06B-6096-H302 را اجرا می کنند. آیا باید قبل از خرابی یکی از آنها یک واحد یدکی را انبار کنیم، یا تا زمانی که خرابی رخ دهد صبر کنیم؟
با توجه به اینکه قطعات سری A06B-6096 در تولید فعلی نیستند و در دسترس بودن بازار ثانویه به آنچه از ماشین های از رده خارج شده بازیابی شده است بستگی دارد، انبارداری پیشگیرانه رویکرد قابل دفاع تری برای تأسیساتی است که چندین ماشین را روی این درایو اجرا می کنند. تفاوت هزینه بین یک قطعه یدکی برنامه ریزی شده که در زمان در دسترس بودن موجودی خریداری شده در مقابل یک خرید اضطراری در زمان توقف ماشین، قابل توجه است - نه تنها در قیمت واحد، بلکه در حمل و نقل فوری، زمان توقف تولید و احتمالاً نیروی کار بیکار در حالی که تامین در حال انجام است. برای دو ماشین با نوع درایو یکسان، یک قطعه یدکی تأیید شده در قفسه هر دو را پوشش می دهد و هزینه بیمه نسبتاً کمی در برابر آن سناریو نشان می دهد. هرچه زودتر موجودی بررسی شود و یک قطعه یدکی تأمین شود، احتمال در دسترس بودن واحد مناسب با قیمت و زمان تحویل معقول بیشتر است.
س5: پس از نصب A06B-6096-H302 جایگزین، چه مراحل تأییدی باید قبل از بازگرداندن ماشین به تولید کامل انجام شود؟
یک فرآیند راه اندازی و تأیید ساختار یافته پس از تعویض درایو، خطر کشف مشکلات تحت فشار تولید را کاهش می دهد. پس از روشن شدن و تأیید اینکه درایو بدون هشدار مقداردهی اولیه می شود، هر یک از سه محور کنترل شده باید به صورت جداگانه در طول محدوده سفر کامل خود با سرعت تغذیه کاهش یافته، تمرین شوند - بررسی حرکت روان، عدم وجود هشدارهای سروو، و خوانش های عادی بازخورد موقعیت در صفحه نمایش CNC. پس از بررسی تک محور، حرکات هماهنگ چند محوره را که نماینده چرخه های عملیاتی عادی ماشین هستند، اجرا کنید تا تأیید شود که هیچ مشکل تعاملی بین محورها وجود ندارد. بررسی کنید که تمام موقعیت های محور پس از هومینگ به طور دقیق به مرجع باز می گردند. دمای کابینت را در طول این راه اندازی نظارت کنید، زیرا یک درایو نو یا بازسازی شده ممکن است در طول عملیات اولیه کمی گرمتر از حد انتظار کار کند - این طبیعی است و باید پایدار شود. تنها پس از تکمیل این تأیید ساختار یافته و مشاهده عملیات پایدار در طول چندین چرخه آزمایشی، ماشین آماده بازگشت به ماشینکاری تولید است. این فرآیند معمولاً سی تا شصت دقیقه طول می کشد و قبل از تعهد ماشین به یک دسته تولید، زمان خوبی است.
نسل صحیح. سه محور تأیید شد. موجودی مبدا ژاپن.
