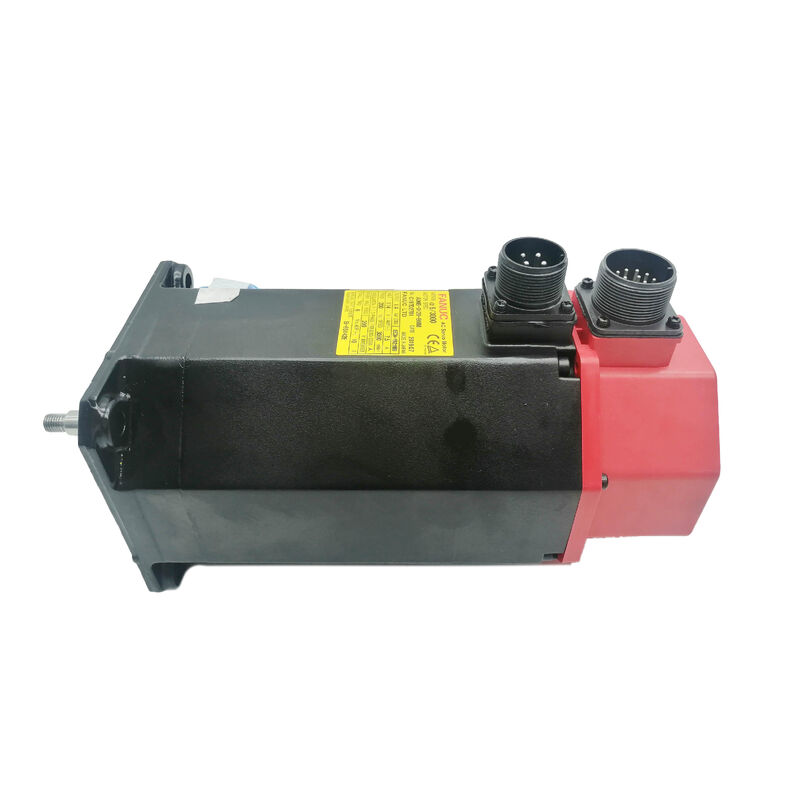

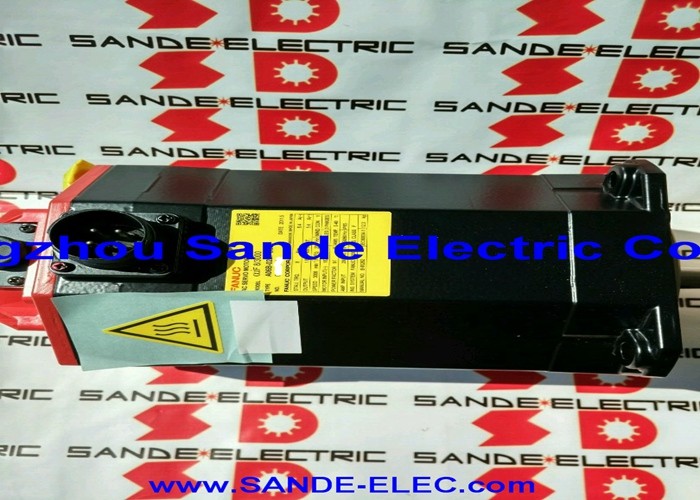

A06B-0153-B077 Fanuc AC سرو موتور A06B0153B077 AO6B-OI53-BO77

فانوک A06B-0153-B077 | سری آلفا موتور سرو AC A30/3000 — 4.8 کیلووات، شفت مستقیم، انکودر I64

شماره قطعه: A06B-0153-B077

سری: موتور سرو AC آلفا

مدل: A30 / 3000

وضعیت: متوقف شده توسط سازنده — موجودی بازسازی شده و مازاد موجود است

شرایط: بازسازی شده / تعویض / مازاد

مرور کلی

موتور سرو AC سری آلفا فانوک A06B-0153-B077 — مدل A30/3000 — در سطحی کاملاً متفاوت از موتورهای جمع‌وجور AC12 و AC22 که بیشتر در بازار سرو CNC دیده می‌شوند، قرار دارد.با توان خروجی 4.8 کیلووات، گشتاور توقف 30 نیوتن‌متر، سه فاز 168 ولت در 200 هرتز، و جریان پیوسته 17 آمپر، این موتور برای درایوهای محور بزرگ ماشین‌ابزارهای CNC متوسط تا بزرگ است: محورهایی که جرم مکانیکی قابل توجهی را جابجا می‌کنند، در برابر نیروهای برش تهاجمی مقاومت می‌کنند و نیاز به حفظ دقت موقعیت‌یابی تحت بارهایی دارند که موتورهای کوچکتر قادر به تحمل آن نیستند.با وزن تقریبی 41 کیلوگرم، A06B-0153-B077 از نظر استانداردهای موتور سرو، یک واحد فیزیکی چشمگیر است.

این وزن نتیجه مستقیم جرم سیم‌پیچ مسی و حجم هسته آهنی لمینیت شده مورد نیاز برای ارائه قابل اعتماد 30 نیوتن‌متر گشتاور توقف است.

این موتور مجهز به یک شفت مستقیم و رمزگذار پالس افزایشی I64 است که برای اتصالات مبتنی بر کوپلینگ و بازخورد محور افزایشی که در مراکز ماشین‌کاری و مراکز تراش مجهز به فانوک نسل خود استاندارد بودند، پیکربندی شده است.

فانوک این موتور را متوقف کرده است. ماشین‌هایی که این موتور در آنها ساخته شده است متوقف نشده‌اند — و برای تأسیساتی که هنوز آنها را اجرا می‌کنند، منبع قابل اعتماد واحدهای A06B-0153-B077 قابل سرویس، یک ضرورت تولیدی ساده است.

مشخصات کلیدی

پارامتر

مقدار

این پارامترها با هم موتوری را تعریف می‌کنند که برای نوع کار محور مناسب است که خانواده‌های AC12 و AC22 به سادگی برای آن اندازه‌گیری نشده‌اند: موقعیت‌یابی اسپیندل اصلی در مراکز تراش بزرگ، درایوهای محور Z سنگین در مراکز ماشین‌کاری گانتری، یا محور اصلی ماشینی که در آن جرم ترکیبی میز کار، فیکسچر و قطعه کار اینرسی بازتابی ایجاد می‌کند که قاب‌های کوچکتر نمی‌توانند بدون ناپایداری حلقه سرعت یا جریان بیش از حد پایدار آن را مدیریت کنند.

با توان 4.8 کیلووات و سرعت 3000 دور در دقیقه، A30/3000 توان نامی خود را در سرعت عملیاتی تولید می‌کند که هم برای عملیات کانتورینگ و هم برای حرکات سریع‌تر پیمایش که زمان چرخه غیربرشی را در ماشین‌های با سفرهای محور طولانی کاهش می‌دهد، مناسب است.

جریان پیک 34 آمپر — دو برابر جریان نامی پیوسته — گشتاور شتاب مورد نیاز برای پیمایش سریع در یک محور سنگین را بدون نیاز به ماژول درایو بیش از حد بزرگ برای مدیریت بارهای برش معمولی فراهم می‌کند.

وزن بدنه 41 کیلوگرم واقعیت عملی است که هر رویه نگهداری روی این موتور باید آن را در نظر بگیرد.

حذف و نصب مجدد موتور نیازمند تجهیزات پشتیبانی مکانیکی است — یک بالابر یا ترولی با ظرفیت بار مناسب — و رابط کوپلینگ یا خط انتقال باید مجدداً درگیر شده و با موتور به درستی پشتیبانی شده هم‌تراز شود. این موتوری نیست که بتوان آن را به سرعت توسط یک تکنسین بدون برنامه‌ریزی تعویض کرد.

شفت مستقیم و ادغام خط انتقال

شفت مستقیم ساده روی A06B-0153-B077 گشتاور را از طریق نیروی گیره کوپلینگ منتقل می‌کند — هیچ شیار کلیدی برای درگیری مکانیکی اضافی وجود ندارد. برای موتوری که 30 نیوتن‌متر گشتاور توقف را در این اندازه قاب ارائه می‌دهد، انتخاب کوپلینگ و مشخصات گشتاور نصب باید متناسب با بار باشد.

کوپلینگ‌های سرو دقیق با اندازه سوراخ مناسب و ظرفیت گشتاور نامی مورد نیاز هستند؛ کوپلینگ‌های کوچکتر در هنگام شتاب‌گیری محور از بارهای مکانیکی سنگین، خطر لغزش دارند که خطای موقعیت‌یابی را تولید می‌کند که در طول زمان بدون نشانگر خطای واضح انباشته می‌شود.

شفت مستقیم ساده همچنین حذف کوپلینگ را در هنگام نگهداری در مقایسه با انواع کلیددار که کلید باید قبل از جدا شدن هاب استخراج شود، ساده می‌کند. برای موتوری به این سنگینی که نیاز به دسترسی دوره‌ای برای سرویس دارد، این سادگی ارزش عملی در میدان دارد.

انواع شفت کلیددار در خانواده A06B-0153 وجود دارند — پسوندهای B075 و B175 دارای شیار کلید هستند — اما B077 مشخصات شفت ساده است و ماشین‌های ساخته شده بر اساس آن برای اتصالات کوپلینگ شفت ساده طراحی شده‌اند.

رمزگذار پالس I64 — بازخورد افزایشی تثبیت شده

I64 یک انکودر افزایشی 64000 پالس در هر دور است که در پشت محفظه موتور ادغام شده است. این انکودر بازخورد موقعیت و سرعت را به تقویت‌کننده سرو آلفا ارائه می‌دهد، و CNC موقعیت مطلق محور را از طریق یک دنباله خانه‌سازی در هر بار راه‌اندازی ماشین تعیین می‌کند.

در حداکثر سرعت 3000 دور در دقیقه، I64 3.2 میلیون پالس در ثانیه تولید می‌کند — پهنای باند بازخوردی که تقویت‌کننده سرو آلفا برای این کلاس موتور انتظار دارد.

در موتوری با این سن و کلاس وزنی، انکودر I64 و کانکتور آن قطعاتی هستند که در هنگام ارزیابی یک واحد دست دوم بیشترین بازرسی دقیق را می‌طلبند.

بدنه انکودر در پشت موتور نصب شده و در معرض ارتعاشات مکانیکی است که یک موتور 41 کیلوگرمی در طول عملیات عادی از طریق ساختار خود منتقل می‌کند.

یکپارچگی کانکتور و وضعیت خروجی کابل رایج‌ترین حالت‌های خرابی مربوط به انکودر در موتورهای سنگین با سابقه سرویس طولانی هستند، که معمولاً به صورت خطای موقعیت یا کدهای هشدار انکودر در درایو ظاهر می‌شوند قبل از اینکه خطا فاجعه‌بار شود.

سازگاری درایو و کنترل

A06B-0153-B077 با تقویت‌کننده‌های سرو سری آلفا فانوک — ماژول‌های SVM — که برای نیازهای جریان پیوسته 17 آمپر / پیک 34 آمپر A30/3000 اندازه‌گیری شده‌اند، سازگار است. این موتور با پلتفرم‌های کنترل CNC فانوک که در طول تولید آن رایج بودند، ادغام می‌شود: کنترل‌های سری 0، 0i، 15، 16، 18 و 21.

تقویت‌کننده سرو باید قبل از راه‌اندازی محور با کد نوع موتور برای A30/3000 پارامترسازی شود — پارامترسازی نادرست بر رفتار حلقه سرعت و محدودیت‌های جریان در مقیاسی تأثیر می‌گذارد که خطاها به جای پاسخ کند، جریان بیش از حد آسیب‌رسان تولید می‌کنند.

با توجه به سن این سری موتور و طیف وسیعی از ارتقاء کنترل و درایو که ممکن است ماشین‌ها از زمان ساخت اولیه داشته باشند، ارزش دارد که تأیید شود تقویت‌کننده سرو موجود برای کلاس جریان A30 رتبه‌بندی شده است قبل از نصب موتور جایگزین.

یک تقویت‌کننده کوچکتر که با این موتور جفت شده است، در هنگام شتاب‌گیری محور به حد جریان خود می‌رسد و در شرایط عملیاتی عادی خطاهای مداوم درایو ایجاد می‌کند.

وضعیت توقف و واقعیت تأمین

توقف تولید A06B-0153-B077 توسط فانوک نشان‌دهنده گذار نسل محصول است و نه بازتابی از قابلیت سرویس‌دهی موتور.

سری آلفا در نهایت با نسل‌های آلفا i و بتا i جایگزین شد، اما ماشین‌ابزارهای ساخته شده بر اساس سری آلفای اولیه همچنان در کارگاه‌های تولیدی و تأسیسات تولیدی که اقتصاد حفظ یک ماشین اثبات شده در حال کار بر هزینه و پیچیدگی یک بازسازی کامل غلبه می‌کند، در حال سرویس هستند.

برای این ماشین‌ها، گزینه‌های تأمین عملی عبارتند از واحدهای اصلی بازسازی شده، واحدهای موجودی جدید-قدیمی تأیید شده، و برنامه‌های تبادل از طریق شرکت‌های تخصصی تعمیر موتور سرو که با سری آلفا A30 آشنا هستند.

با وزن 41 کیلوگرم، هزینه‌های حمل و نقل این موتور قابل توجه است — این موتور به عنوان باربری در نظر گرفته می‌شود نه بسته پستی، که هم بر لجستیک تأمین و هم بر اقتصاد تصمیم‌گیری تعمیر در مقابل تعویض تأثیر می‌گذارد.

هنگام ارزیابی یک واحد بازسازی شده، وزن به تنهایی نباید با نشانه وضعیت اشتباه گرفته شود.

یک موتور 41 کیلوگرمی می‌تواند سیم‌پیچ‌های تخریب شده، بلبرینگ‌های فرسوده، یا انکودر آسیب‌دیده داشته باشد و همچنان در دست محکم احساس شود. نتایج تست مستند روی میز — مقاومت سیم‌پیچ، مقاومت عایق، خروجی انکودر، راه‌اندازی بدون بار — شواهدی هستند که اهمیت دارند، نه ظاهر فیزیکی.

سوالات متداول

س1: کدام تقویت‌کننده سرو آلفا با A06B-0153-B077 سازگار است؟

A30/3000 به یک ماژول SVM سری آلفا با حداقل خروجی جریان پیوسته 17 آمپر و پیک 34 آمپر نیاز دارد. ماژول‌های درایو سازگار شامل SVM1-40L و تقویت‌کننده‌های آلفای مرتبط در کلاس جریان مناسب هستند.

پارامتر نوع موتور در درایو سرو باید قبل از راه‌اندازی محور با مشخصات A30/3000 مطابقت داده شود. قبل از سفارش موتور جایگزین، سازگاری درایو را تأیید کنید، به خصوص در ماشین‌هایی که از زمان ساخت اولیه ارتقاء کنترل یا درایو داشته‌اند.

س2: چرا A06B-0153-B077 نسبت به سایر موتورهای سری آلفا بسیار سنگین است؟

گشتاور توقف 30 نیوتن‌متر A30 نیازمند جرم سیم‌پیچ مسی و حجم هسته آهنی لمینیت شده بسیار بیشتری نسبت به موتورهای AC12 یا AC22 است که از قاب‌های کوچکتر تولید می‌شوند. وزن 41 کیلوگرم نتیجه فیزیکی مستقیم طراحی الکترومغناطیسی مورد نیاز برای ارائه قابل اعتماد آن سطح گشتاور در چرخه کار نامی است.

هیچ جایگزین سبکی که گشتاور معادل را در این کلاس موتور ارائه دهد وجود ندارد — وزن ذاتی چگالی توان است که طراحی به آن دست می‌یابد.

س3: موتور متوقف شده است — آیا واحدهای بازسازی شده برای استفاده تولیدی قابل اعتماد هستند؟

بله، به شرطی که از یک کارگاه با قابلیت تعمیر مستند سری آلفا و رویه‌های تست قابل تأیید باشند. یک A30/3000 که به درستی بازسازی شده است، بلبرینگ‌های تعویض شده، سیم‌پیچ‌های تست شده برای تعادل مقاومت و یکپارچگی عایق، انکودر I64 ارزیابی شده، و یک راه‌اندازی کامل بدون بار قبل از فروش انجام شده است.

آلفا A30 در جامعه تعمیر سرو تخصصی به خوبی شناخته شده است — حالت‌های خرابی، قطعات جایگزین و رویه‌های سرویس آن مستند شده‌اند. به جای بازرسی بصری به تنهایی، اصرار بر مستندات تست داشته باشید.

س4: تفاوت بین انواع B077 و B075 یا B175 در خانواده A30/3000 چیست؟

B077 دارای شفت مستقیم ساده، بدون شیار کلید و بدون ترمز است — پیکربندی پایه برای اتصالات مبتنی بر کوپلینگ بدون نیاز به نگهدارنده گرانشی. B075 بسته به پسوند فرعی، شفت ساده یا کلیددار را حمل می‌کند، همچنین بدون ترمز.

B175 یک ترمز نگهدارنده یکپارچه برای کاربردهای محور عمودی یا باردار گرانشی اضافه می‌کند. همه آنها مشخصات الکتریکی A30/3000 (4.8 کیلووات، 168 ولت، 200 هرتز، 17 آمپر، انکودر I64) را به اشتراک می‌گذارند — تفاوت‌ها در پیکربندی شفت و وضعیت ترمز است. قبل از سفارش جایگزین، نوع نصب شده را تأیید کنید.

س5: نقاط بازرسی حیاتی روی یک A06B-0153-B077 دست دوم چیست؟

با وزن 41 کیلوگرم، موتور در هنگام بازرسی نیاز به پشتیبانی مکانیکی دارد — هنگام بررسی شفت، سعی نکنید آن را بدون پشتیبانی نگه دارید. شفت را با دست بچرخانید تا زبری بلبرینگ را احساس کنید، توجه داشته باشید که بلبرینگ جلویی در موتوری با این اندازه بار شعاعی قابل توجهی را تحمل می‌کند.

مقاومت سیم‌پیچ سه فاز را برای تعادل بین فازها اندازه‌گیری کنید و مقاومت عایق به زمین را بررسی کنید. کانکتور انکودر I64 را برای خوردگی پین و خروجی کابل را برای آسیب یا سایش بررسی کنید. انتهای شفت ساده را برای علائم تماس کوپلینگ یا فرسایش بررسی کنید.

یک راه‌اندازی روی میز در شرایط کنترل شده با نظارت بر سیگنال انکودر، استاندارد تأیید صحیح قبل از بازگشت این موتور به یک محور تولیدی است.
