A06B-0126-B077 Fanuc AC سرو موتور A06B0126B077 AO6B-OI26-BO77

فانوک A06B-0126-B077 | سری آلفا موتور سرو AC aC6/2000 — 0.6 کیلووات، شفت مخروطی، انکودر I64

شماره قطعه: A06B-0126-B077

سری:موتور سرو AC آلفا

مدل: aC6 / 2000

وضعیت: توقف تولید توسط سازنده — موجودی بازسازی شده و مازاد موجود است

وضعیت: بازسازی شده / تعویض / مازاد

مرور کلی

موتور سرو AC فانوک A06B-0126-B077یک موتور سرو AC جمع و جور سری آلفا — مدل aC6/2000 — است که برای محورهای سبک‌تر و عملکردهای موقعیت‌یابی کمکی ماشین‌ابزارهای CNC کوچک تا متوسط ساخته شده است. با توان خروجی نامی 0.6 کیلووات، گشتاور توقف 6 نیوتن‌متر، حداکثر سرعت 2000 دور در دقیقه، و جریان پیوسته 3.6 آمپر، این یکی از موتورهای سبک‌تر در خانواده متوسط آلفا است.آنچه در قدرت خام کم دارد، با دقت و عملکرد قابل اعتماد روزمره جبران می‌کند — کیفیت‌هایی که در محورهای ثانویه، مکانیزم‌های تقسیم‌بندی، و درایوهای موقعیت‌یابی فشرده که به طور معمول روی آن‌ها نصب می‌شد، بیشترین اهمیت را دارند.

با وزن 13 کیلوگرم و مجهز به شفت مخروطی سری آلفا با رمزگذار پالس افزایشی I64، aC6/2000 حضوری آشنا در ماشین‌ابزارهای نسل خود بود.

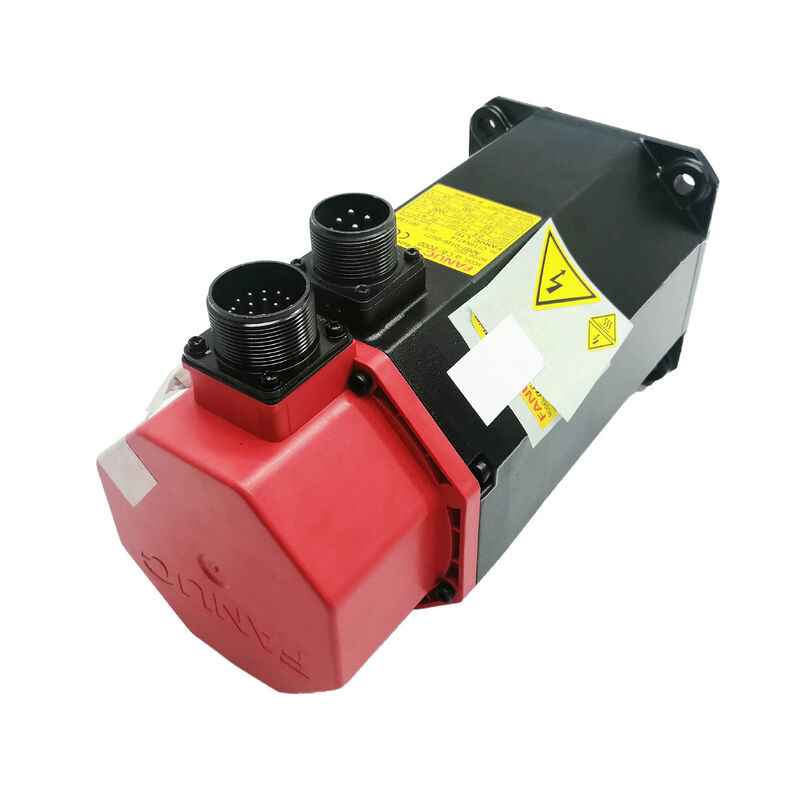

کلاهک انتهایی قرمز رنگ آن را به عنوان سری آلفا شناسایی می‌کند — نسلی از محصولات که پایگاه نصب شده آن‌ها همچنان در کارگاه‌ها و تأسیسات تولیدی فعال است، جایی که ماشین‌های اثبات شده مدت‌ها پس از خروج موتورهای محرک آن‌ها از کاتالوگ فعال فانوک به کار خود ادامه می‌دهند. این موتور متوقف شده است، اما تقاضا برای جایگزینی ادامه دارد، و بازار بازسازی شده و مازاد برای A06B-0126-B077 نشان‌دهنده این واقعیت مداوم است.

مشخصات کلیدی

پارامتر

خروجی 0.6 کیلووات و گشتاور توقف 6 نیوتن‌متر، aC6/2000 را در نقطه خاصی از خط تولید خانواده آلفا قرار می‌دهد. گشتاور توقف با انواع A6/2000 (A06B-0127-B077) و A6/3000 (A06B-0128-B077) یکسان است — 6 نیوتن‌متر کلاس گشتاور است.

آنچه بین این انواع تغییر می‌کند، سقف سرعت و مشخصات الکتریکی مرتبط است: aC6/2000 با ولتاژ و جریان عملیاتی پایین‌تر نسبت به انواع با سرعت بالاتر تا 2000 دور در دقیقه کار می‌کند، که توان پیوسته متفاوتی را با همان گشتاور توقف تولید می‌کند.

این یک مصالحه نیست — بلکه یک انتخاب طراحی است.

یک موتور 0.6 کیلوواتی با گشتاور توقف 6 نیوتن‌متر و سقف سرعت 2000 دور در دقیقه برای محورهایی که با سرعت کم تا متوسط تحت بار ثابت اما متوسط کار می‌کنند، اندازه‌گیری شده است.

تقویت‌کننده سرو که این موتور را هدایت می‌کند، نیازهای جریان کمتری را مدیریت می‌کند، موتور با فضای حرارتی بیشتری نسبت به جریان نامی خود کار می‌کند، و سیستم درایو محور کلی بدون استرس در محدوده خود کار می‌کند — به شرطی که بارهای کاربردی با قابلیت موتور مطابقت داشته باشند.

در مراکز ماشین‌کاری کوچک، ماشین‌های مته‌کاری، و ماشین‌های تراش چند محوره که aC6/2000 روی آن‌ها نصب می‌شد، این موتور محورهای ثانویه را مدیریت می‌کرد — موقعیت‌یابی چرخشی محور چهارم، درایوهای دنباله، مکانیزم‌های خشاب ابزار، و عملکردهای محور فرعی — جایی که ترکیب سرعت 2000 دور در دقیقه و گشتاور 6 نیوتن‌متر مشخصات مناسبی برای بار مکانیکی و نرخ چرخه مورد نظر بود.

شفت مخروطی — اتصال دقیق در بسته‌ای فشرده

علیرغم رتبه خروجی متوسط موتور، شفت مخروطی یک هندسه کوپلینگ دقیق را مشخص می‌کند که آن را در همان دسته طراحی با انواع شفت مخروطی بزرگتر در سراسر خانواده آلفا قرار می‌دهد.

پروفیل شفت مخروطی، قطعه محرک — هاب کوپلینگ، پولی، یا ورودی گیربکس — را به طور هم‌مرکز روی محور شفت قرار می‌دهد. تناسب تداخلی که این ایجاد می‌کند، در طول عمر طولانی سرویس، سازگارتر و مقاوم‌تر در برابر تجمع خارج از مرکز بودن نسبت به یک آرایش شفت مستقیم صرفاً گیره‌ای است.

در توان 0.6 کیلووات و گشتاور 6 نیوتن‌متر، شفت مخروطی برای تحمل گشتاور ضروری نیست — کوپلینگ‌های گیره‌ای به راحتی گشتاورهای پایین‌تر را مدیریت می‌کنند.

حضور آن نشان‌دهنده نیازهای دقیق کاربردهای محور است که این موتور به آن‌ها خدمت می‌کرد: محورهای موقعیت‌یابی فشرده که لرزش شفت بر تکرارپذیری موقعیت‌یابی تأثیر می‌گذارد، و جایی که هندسه خود مرکزی مخروط، متغیری را حذف می‌کند که در غیر این صورت نیاز به تنظیم دقیق در هر مداخله سرویس دارد.

سیستم پسوند زیرمجموعه در خانواده B077 نشان‌دهنده مشخصات فرعی متفاوت است: #7000 یک شفت مخروطی ساده است، در حالی که پسوند #7075 نسخه مهر و موم شده IP67 از همین موتور با همان شفت مخروطی را نشان می‌دهد. تأیید اینکه کدام زیرمجموعه قبل از تهیه جایگزین نصب شده است، از عدم تطابق مکانیکی در رابط کوپلینگ جلوگیری می‌کند.

رمزگذار پالس I64

I64 تعداد 64000 پالس موقعیت در هر دور شفت را فراهم می‌کند — بازخورد افزایشی استاندارد برای معماری محور سری آلفا.

در سرعت 2000 دور در دقیقه، انکودر 2.13 میلیون پالس در ثانیه تولید می‌کند و حلقه‌های کنترل سرعت و موقعیت تقویت‌کننده سرو آلفا را با وضوح لازم برای تنظیم دقیق نرخ تغذیه و کنترل دقیق نقطه پایانی موقعیت در کل محدوده سرعت عملیاتی تغذیه می‌کند.

عملیات افزایشی به این معنی است که ماشین موقعیت مطلق محور را در هر راه‌اندازی از طریق یک دنباله خانه‌سازی (homing) تعیین می‌کند.

در انواع ماشین‌های فشرده که از aC6/2000 استفاده می‌کردند، خانه‌سازی معمولاً سریع است — یک حرکت کوتاه به سمت موقعیت مرجع در یک محور ثانویه به جای دقایق، ثانیه طول می‌کشد — و بخشی معمول از دنباله راه‌اندازی است که در صورت سالم بودن انکودر و سوئیچ مرجع، بدون مشکل عمل می‌کند.

در موتورهای دست دوم با سابقه سرویس طولانی، کانکتور انکودر و خروجی کابل آن قطعاتی هستند که بیشترین در معرض تخریب قرار دارند.

با وزن 13 کیلوگرم، این موتور سبک‌تر از بسیاری از موتورهای این سری است، اما قرار گرفتن انکودر در معرض محیط عملیاتی — رطوبت، چرخه دما، تماس اتفاقی در حین نگهداری — همان الگوی خرابی را مانند موتورهای بزرگتر دنبال می‌کند. بازرسی کانکتور و تأیید سیگنال اولویت‌های بررسی قبل از نصب باقی می‌مانند.

سازگاری درایو و کنترل

بر اساس مستندات جفت‌سازی تقویت‌کننده FANUC ALPHA، سری موتور A06B-0126 با تقویت‌کننده‌های سری SVM در خانواده‌های SVM2-12/20، SVM2-20/20، SVM3-12/12/20، SVM3-12/20/20، و SVM3-20/20/20 جفت می‌شود — ماژول‌های کلاس جریان سبک‌تر مناسب برای جریان عملیاتی پیوسته 3.6 آمپر این موتور. این با پلتفرم‌های کنترل CNC فانوک از جمله سری 0، 0i، 15، 16، 18، و 21 ادغام می‌شود.

پارامتر نوع موتور تقویت‌کننده سرو باید قبل از عملیات محور روی کد صحیح برای aC6/2000 تنظیم شود.

در این کلاس جریان، پارامتر نوع موتور نادرست پیکربندی شده، همان پیامدهایی را مانند موتورهای بزرگتر ایجاد می‌کند — تنظیم نادرست حلقه سرعت، تنظیمات نادرست حد جریان، و خطاهای مقیاس سرعت — فقط در مقیاس توان پایین‌تر که خطا ممکن است کمتر چشمگیر باشد اما به همان اندازه حاضر است.

وضعیت توقف تولید و مورد بازسازی

توقف تولید A06B-0126-B077 توسط فانوک بخشی از چرخه عمر طبیعی یک سری موتور است که دوره خود را طی کرده است. aC6/2000 سال‌هاست که از کاتالوگ فعال خارج شده است، اما ماشین‌هایی که به آن‌ها خدمت می‌کرد، متوقف نشده‌اند.

جامعه تعمیرکاران آشنا با موتورهای سری آلفا، aC6/2000 را به طور معمول مدیریت می‌کنند — با وزن 13 کیلوگرم، یکی از آسان‌ترین موتورهای سری آلفا برای جابجایی در کارگاه است، و حالت‌های خرابی رایج (بلبرینگ‌ها، کانکتور انکودر، عایق سیم‌پیچ پس از تماس با خنک‌کننده) به خوبی شناخته شده و قابل رفع هستند.

برای تأسیساتی که ماشین‌های مجهز به aC6/2000 را نگهداری می‌کنند، مسیر جایگزینی بازسازی شده معمولاً سریع‌ترین و مقرون به صرفه‌ترین راه برای بازگشت به تولید است.

یک واحد بازسازی شده خوب از یک فروشگاه تخصصی تعمیر سرو — با تعویض بلبرینگ مستند، تست سیم‌پیچ، تأیید انکودر، و تست راه‌اندازی — یک جایگزین مستقیم است که محور را به مشخصات اصلی ماشین بازمی‌گرداند بدون اینکه نیاز به اصلاح ماشین داشته باشد که جایگزینی موتور نسل جدیدتر را ایجاب می‌کند.

سوالات متداول

س1: تفاوت A06B-0126-B077 با A06B-0127-B077 در همان کلاس گشتاور چیست؟

هر دو موتور دارای گشتاور توقف 6 نیوتن‌متر و شفت مخروطی هستند و هر دو تا 2000 دور در دقیقه کار می‌کنند. A06B-0126-B077 با توان پیوسته 0.6 کیلووات و جریان 3.6 آمپر رتبه‌بندی شده است؛ A06B-0127-B077 با توان 1.0 کیلووات و جریان 4.6 آمپر رتبه‌بندی شده است.

توان پیوسته بالاتر B077/0127 نشان‌دهنده طراحی سیم‌پیچ متفاوتی است که توان بیشتری را در سرعت نامی ارائه می‌دهد در حالی که همان گشتاور توقف را حفظ می‌کند. آن‌ها قابل تعویض نیستند — پارامترهای نوع موتور و رتبه‌بندی جریان تقویت‌کننده سرو متفاوت است. قبل از تهیه جایگزین، شماره قطعه دقیق را روی پلاک نام ماشین تأیید کنید.

س2: کدام ماژول‌های تقویت‌کننده سرو با A06B-0126-B077 سازگار هستند؟

این موتور با ماژول‌های SVM سری آلفا فانوک در کلاس جریان 20 آمپر سازگار است — SVM2-12/20، SVM2-20/20، SVM3-12/12/20، SVM3-20/20/20، و پیکربندی‌های مرتبط. تقویت‌کننده باید با کد نوع موتور برای aC6/2000 پارامترسازی شود.

با توجه به سن ماشین، قبل از نصب موتور جایگزین، رابط انکودر تقویت‌کننده نصب شده را برای پشتیبانی از رمزگذار پالس افزایشی I64 تأیید کنید. پیکربندی نامناسب رابط انکودر در هنگام راه‌اندازی کدهای خطای انکودر را ایجاد می‌کند.

س3: این موتور متوقف شده است — آیا جایگزینی نسل جدیدتر از سری Alpha i یا Beta i عملی است؟

از نظر فنی امکان‌پذیر است اما آسان نیست. موتورهای نسل فعلی در همان کلاس گشتاور دارای پین‌اوت‌های کانکتور متفاوت، پروتکل‌های انکودر متفاوت، و نیاز به انواع تقویت‌کننده سرو متفاوتی هستند.

جایگزینی نسل جدیدتر نیاز به تأیید نصب مکانیکی، کابل‌کشی جدید، و معمولاً ارتقاء تقویت‌کننده درایو در کنار موتور دارد.

برای یک موتور معیوب در ماشینی که در غیر این صورت سالم است، تهیه یک A06B-0126-B077 بازسازی شده، مسیر کمترین اختلال است و محور را به مشخصات اصلی ماشین بازمی‌گرداند بدون نیاز به کار مهندسی اضافی.

س4: اهمیت زیرمجموعه #7075 در مقایسه با #7000 استاندارد چیست؟

#7000 پیکربندی استاندارد شفت مخروطی با مشخصات آب‌بندی پیش‌فرض موتور است. #7075 یک نسخه مهر و موم شده از همین موتور است که حفاظت ورودی IP67 را برای نصب‌هایی که در آن‌ها تماس با خنک‌کننده در موقعیت موتور نگران‌کننده است، ارائه می‌دهد.

از نظر الکتریکی و مکانیکی یکسان هستند — تفاوت در آب‌بندی محفظه است. اگر موتور نصب شده #7075 باشد، جایگزین باید مطابقت داشته باشد تا حفاظت محیطی در آن موقعیت محور حفظ شود.

س5: هنگام ارزیابی یک A06B-0126-B077 دست دوم چه مواردی باید بررسی شود؟

با سطح شفت مخروطی شروع کنید — برای خراش، سایش، یا آسیب ضربه ناشی از برداشتن نادرست قبلی بازرسی کنید. آسیب سطح مخروط، تناسب تداخلی را به خطر می‌اندازد و قابل تعمیر در محل نیست. کانکتور انکودر I64 را برای پین‌های خورده شده و خروجی کابل را برای آسیب بررسی کنید.

مقاومت سیم‌پیچ سه فاز را برای تعادل فاز و مقاومت عایق به زمین اندازه‌گیری کنید — با وزن 13 کیلوگرم، این موتور در حین بازرسی به راحتی قابل جابجایی است.

شفت را با دست بچرخانید تا وضعیت بلبرینگ‌ها را بررسی کنید. راه‌اندازی روی میز تا 2000 دور در دقیقه با تأیید سیگنال انکودر روی تقویت‌کننده Fanuc ALPHA، استاندارد صحیح قبل از بازگشت این موتور به سرویس تولید است.
