سرو موتور صنعتی
>
|
| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-0085-B101 |
شماره بخش:A06B-0085-B101
سری:موتور Servo AC Beta iS (BiS)
مدل:BiS 22 / 2000
حالت:جدید / بازسازی شده / قابل تعویض
درFanuc A06B-0085-B101یک سرو موتور AC از سری Beta iS از Fanuc است مدل BiS 22/2000، ساخته شده برای پوشش نیازهای چرخش متوسط محور محور ماشین آلات CNC بدون حجم یا هزینه یک موتور بزرگتر.
نسل BiS (Beta Servo هوشمند) نشان دهنده تلاش Fanuc برای آوردن یکپارچه سازی درایو دیجیتال و فناوری بازخورد بهبود یافته به یک کلاس گسترده تر از ماشین ها بود.از جمله مراکز کوچک تر ماشینکاری، چرخ دارها و تجهیزات تولیدی اختصاصی که در آن بهره وری هزینه و سازگاری درایو به اندازه عملکرد خام مهم است.
شماره 22 در نام مدل نشان دهنده کلاس گشتاور موتور است 22 Nm در حالی که 2000 حداکثر سرعت آن را نشان می دهد.
با هم، این ها یک موتور بهینه شده برای کار محوری پایدار و با سرعت پایین تا متوسط را تعریف می کنند: نوع کنترل سرعت تغذیه مداوم و موقعیت محور که اکثر عملیات برش CNC به آن بستگی دارد.اين موتوري است که از طريق سازگاری به جای مشخصات اصلی در فروشگاه قرار گرفته است.
A06B-0085-B101 دارای یک میله مستقیم بدون ترمز یکپارچه، یک مشخصات نصب تمیز مناسب برای طیف وسیعی از پیکربندی محور ماشین است،و سازگاری با سیستم های servo drive دیجیتال Fanuc که پایه بخش قابل توجهی از پایگاه نصب شده CNC جهانی فعلی است.
| پارامتر | ارزش |
|---|---|
| سری | بتا iS (BiS) |
| مدل | BiS 22 / 2000 |
| کلاس گشتاور | 22 Nm |
| حداکثر سرعت | 2،000 دور در دقیقه |
| تولید | 2.5 کیلو وات |
| تورک ایست | 20 Nm |
| ورودی عرضه | 200 و 240 VAC، 50/60 هرتز |
| نوع گره | شفت راست |
| ترمز | هيچکدوم |
| درخواست | راننده محور CNC |
خانواده BiS در زیر سری Alpha iS در سلسله مراتب موتور سرو Fanuc قرار دارد، اما این موقعیت در مورد دامنه کاربرد به جای سازش مهندسی است.
موتورهای Beta iS به طور خاص برای ماشین آلات ابزار که در آن خواسته های محور به خوبی تعریف شده، سازگار،و نیاز به محدوده سرعت گسترده یا قابلیت چرخش حداکثر سری آلفا ندارند. For these applications — which account for a large proportion of practical CNC machine tool production work — the BiS series delivers everything needed without the cost overhead of a larger motor class.
BiS 22/2000 به ویژه یک نقطه شیرین مفید را اشغال می کند. در 22 Nm torque و 2000 RPM، آن را در محور X، Y و Z محور محورها را در مراکز فرعی کامپکت تا متوسط،مراکز چرخش، و دستگاه های گوش دادن با عملکرد ثابت.
قدرت 2.5 کیلو وات و گشتاور 20 نانو متری آن به خوبی با تنظیمات چرخ چرخ و محرک خطی معمول در این کلاس ماشین مطابقت دارد.ارائه نیروی کافی برای حفظ سرعت برنامه ریزی شده در زیر بار های واقعی قطع بدون شکار یا محدود کردن تقویت کننده درایو.
A06B-0085-B101 یک نسخه بدون ترمز و دارای گره مستقیم است.و اکثر پیکربندی های Z که در آن محور حمل یک بار گرانش پشتیبانی نمی شود این کاملا مناسب است.
محرک سرو در هنگام ایستادن محور موقعیت فعال را حفظ می کند و عدم وجود مدار ترمز نصب را ساده می کند، پیچیدگی سیم کشی را کاهش می دهد،و یک دسته از معاوضات نگهداری را حذف می کند..

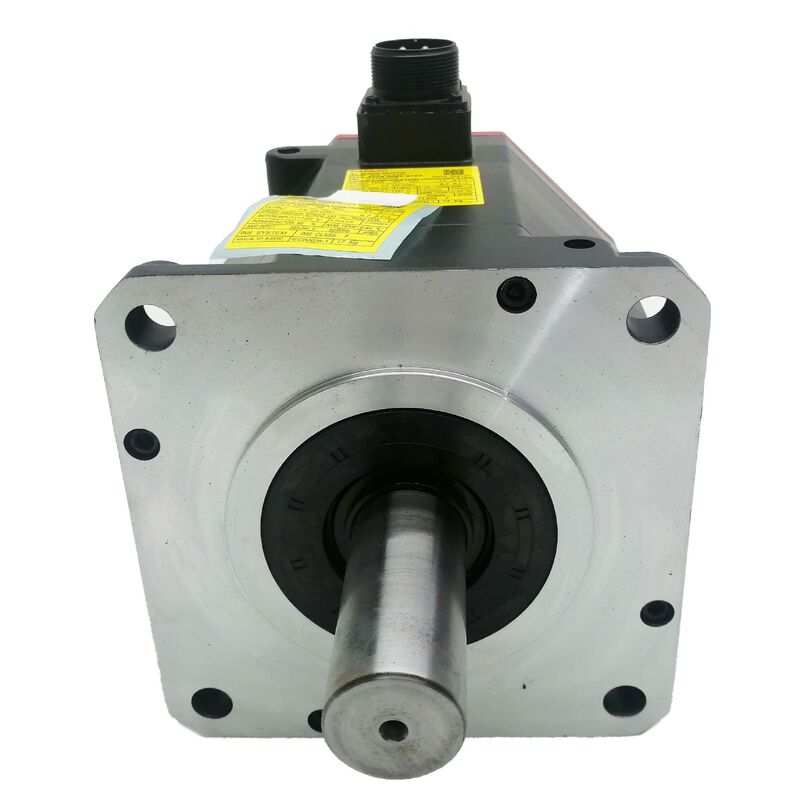

گره مستقیم بدون راه کلیدی با باله های دقیق، فک و اتصال دیسک که استاندارد در اتصال محور پیچ توپ CNC است، به طور تمیز کار می کند.
انتقال تورک به نیروی کلیمپ کردن کوپلر بر روی قطر میله بستگی دارد که برای پروفایل های بار این موتور در کاربردهای مورد نظر آن مناسب است.اگر نصب شامل یک چرخ چرخ باشددر صورت استفاده از دستگاه های محرک کمربند یا هر گونه دستگاه اتصال که تحت فشار ضربه های مکرر یا عقب نشینی های مداوم با چرخش بزرگ قرار می گیرند، باید به جای آن یک نوع گره کلید مورد ارزیابی قرار گیرد.
موتور سری BiS برای کار با ماژول های تقویت کننده سرو سری Beta Fanuc طراحی شده است و با سیستم عامل های کنترل CNC Fanuc از جمله سری 0i-Mate ، 0i ، 16i ، 18i ،و خانواده های 21iاین سازگاری گسترده نشان دهنده بازار ماشین آلات است که سری BiS در نظر گرفته شده است ترکیب تقویت کننده Beta / موتور BiS یک جفت استاندارد در بسیاری از ساخت ماشین های OEM بود ،و ویژگی های ادغام آن به خوبی مستند شده است.
پارامترهای محرک سرو باید با کد درست نوع موتور برای مشخصات BiS 22/2000 پیکربندی شوند.
This is particularly important during replacement work — a drive left with parameter settings from a different motor model will either fault on motor type mismatch or produce velocity loop behaviour that degrades axis performance until corrected.تأكيد تراز پارامتر قبل از حرکت محور اول یک مرحله استاندارد راه اندازی است که تحت فشار زمان بیشتر از حد معمول پریده می شود.
BiS 22/2000 در یک برش گسترده از ماشین آلات CNC ساخته شده در اطراف سیستم های محرک سری Fanuc Beta ظاهر شد. کاربردهای رایج شامل مراکز تراش تراش عمودی،چرخ های CNC با قابلیت ابزار رانده شده، دستگاه های حفاری و ضربه زدن و مراکز چرخش چند محوری در کلاس کوچک تا متوسط.
همچنین در برخی از محورهای موقعیت دهنده رباتیک و برنامه های کاربردی محور CNC کمکی استفاده می شد که در آن کلاس گشتاور و سقف 2000 RPM برای تنظیم محرک مکانیکی مناسب بود.
از آنجا که Fanuc سری BiS را برای تولید ماشین آلات ابزار بزرگ طراحی کرده است، موتور و اجزای محرک آن در بازار بازسازی شده و مازاد به طور گسترده در دسترس هستند.این یک مزیت عملی برای تاسیسات مدیریت ماشین های مسن است ️ گزینه های جایگزینی در مقایسه با برخی از نسل های موتور قدیمی یا تخصصی تر در دسترس هستند.
در هنگام ارزیابی یک A06B-0085-B101 استفاده شده یا بازسازی شده، با رمزگذاری کننده و شاخه شروع کنید. Inspect the encoder connector for pin corrosion and verify the cable exit is undamaged and the strain relief is intact — encoder cable damage is a common cause of position feedback faults on motors with extended service history.
بررسی شفت مستقیم برای جریان و هر گونه نشانه ای از فشار یا ضربه در نوک شفت.اندازه گیری مقاومت پیچ و تاب سه فاز برای تعادل در تمام فاز ها و بررسی مقاومت عایق به زمینبرای ارزیابی وضعیت بیئر، شفت را با دست چرخش دهید.
واحدها از تامین کنندگان بازسازی معتبر قبل از فروش تحت بار آزمایش شده اند ️ درخواست اسناد به جای پذیرش یک علامت بازرسی بصری در موتور در این سن.
سوال1: کدام تقویت کننده سرو و کنترل CNC با A06B-0085-B101 سازگار است؟
BiS 22/2000 برای استفاده با ماژول های تقویت کننده سرو سری Fanuc Beta طراحی شده است.
این دستگاه با سیستم عامل های کنترل CNC Fanuc از جمله خانواده های 0i-Mate ، 0i ، 16i ، 18i و 21i ادغام می شود.تقویت کننده باید با پارامتر نوع موتور مطابق با مشخصات BiS 22/2000 پیکربندی شود.استفاده از یک پارامتر اشتباه تنظیم شده موتور یکی از رایج ترین اشتباهات راه اندازی در طول جایگزینی موتور است و باعث عدم ثبات محور یا نقص در محرک می شود تا زمانی که اصلاح شود.
سوال2: آیا سری Beta iS در عملکرد با موتورهای سری Alpha iS در همان کلاس گشتاور قابل مقایسه است؟
هر دو سری فناوری اصلی سرو موتور Fanuc را به اشتراک می گذارند، اما نیازهای کاربردی متفاوتی را هدف قرار می دهند.و انعطاف پذیری بیشتر سیستم محرک.
The Beta iS series is optimised for consistent performance within a defined operating envelope that suits the majority of standard CNC machine tool axis applications — delivering what those machines actually need without the cost associated with a higher-specification motor seriesبرای اکثر محرک های محوری CNC در محدوده متوسط، BiS 22/2000 کاملا کافی است.
سوال 3: این موتور دارای ترمز نیست آیا می توان آن را بر روی محور عمودی نصب کرد؟
با احتیاط: یک محور عمودی با بار گرانشی قابل توجهی - یک سر چرخ چرخ آسیاب ، یک بازو تغییر ابزار سنگین یا یک میز کار - نیاز به توانایی نگه داشتن مکانیکی دارد وقتی سرو از انرژی خارج می شود.
بدون ترمز، نگه داشتن موقعیت در محور بار گرانش به طور کامل به حفظ گشتاور فعال سرو درایو بستگی دارد، که در هنگام توقف E، آژیر سرو یا شکست برق از دست می رود.برای این برنامه هاA06B-0085-B101 مناسب ترین محور افقی یا محرک های عمودی با بار کم است که محور تحت جاذبه سقوط نمی کند.
سوال 4: 22 Nm در اصطلاح محور عملی به چه معناست؟
رقم 22 Nm نشان دهنده خروجی گشتاور مستمر موتور است ، نیرویی که می تواند به طور نامحدود در جریان نامی بدون بیش از حد گرمایی دوام بیاورد.
در محور پیچ توپ CNC، این گشتاور که از طریق مکانیسم محرک منتقل می شود، حداکثر نیروی برش پایدار را تعیین می کند که محور می تواند در حالی که دقت سرعت تغذیه را حفظ می کند مقاومت کند.
یک موتور که اندازه صحیح برای بار محوری باشد، در طول برش عادی، به راحتی در زیر محدوده گشتاور مداوم خود کار می کند، با فضای سر برای شتاب و گذرگاه های گاه به گاه سنگین.
س5: چگونه می توانم قبل از نصب یک A06B-0085-B101 بازسازی شده را برای تولید مناسب کنم؟
درخواست نتایج آزمایش مستند از تامین کننده: حداقل الزامات مقاومت متوازن سه فاز، مقاومت عایق به زمین بسیار بالاتر از 1 MΩ، خروجی سیگنال رمزگذاری تایید شده،و یک حرکت بدون بار به سرعت نامی که عملکرد بدون مشکل و بدون ناهنجاری های حرارتی را تایید می کند.
بررسی شفت برای راست بودن و اتصال کدگر برای وضعیت پین.هر تامین کننده ای از موتورهای سری BiS بازسازی شده که نمی تواند مدارک آزمایش را برای یک واحد که به ماشین تولید باز می گردد ارائه دهد، منبع کافی نیست..
