سرو موتور صنعتی
>
|
| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-0075-B203 |
شماره بخش:A06B-0075-B203
سری:موتور Servo AC Beta iS (BiS)
مدل:BiS 8 / 3000
حالت:جدید / بازسازی شده / قابل تعویض

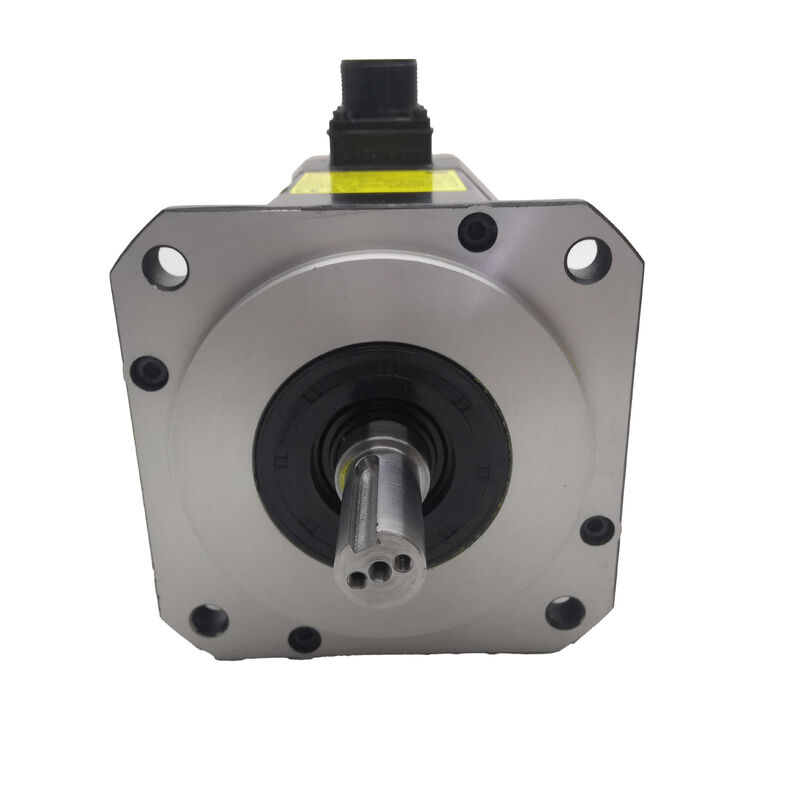

درFanuc A06B-0075-B203یک موتور کمپاکت و سرواوی AC با سرعت بالا از سری Beta iS Fanuc است BiS 8/3000، یک موتور فریم سبک ساخته شده برای برنامه های محور CNC که موقعیت دقیق، پاسخ پویا پویا،و یک اثر فیزیکی کوچک همه چیز.
تولید 1.2 کیلو وات به طور مداوم با یک گشتاور 7 Nm و حداکثر سرعت 3000 RPM، این یک موتور کالیبراسیون شده برای پایان سبک تر طیف محور محور های ثانویه،درایو های موقعیت گذاری زیر محور، و نوعی از عملکردهای کمکی CNC که در آن یک سرو کامپکت و به خوبی یکپارچه شده کار خود را به آرامی و قابل اطمینان در طول یک عمر طولانی انجام می دهد.
خانواده BiS پاسخ عملی Fanuc به یک سوال واقعی صنعت بود: چگونه به سازندگان ماشین آلات مدرن،موتور سروئی دیجیتال یکپارچه که بدون هزینه های عمومی سری Alpha iS برای هر محور در ماشین به طور مداوم کار می کند?
برای محورهای با بار سبک تر که محدوده گشت و گذار و سرعت BiS 8/3000 مناسب است، پاسخ ساده است. این موتور راه خود را در طیف گسترده ای از چرخ CNC پیدا کرده است،مرکز های کوچک و عمودی ماشینکاری، و ماشین های تولید چند محور که نیازهای محرک به خوبی تعریف شده و فضای نصب موجود محدود است.
| پارامتر | ارزش |
|---|---|
| قدرت خروجی | 1.2 کیلو وات (متداوم) |
| تورک ایست | 7 Nm |
| ولتاژ نامی | ۱۵۳ ولت |
| جریان نامی | 4.9 A |
| ورودی عرضه | 200 و 230 VAC، 50/60 هرتز |
| فرکانس نامی | ۱۳۳ هرتز |
| حداکثر سرعت | 3،000 دور در دقیقه |
| مراحل | سه فاز |
| سری | بتا iS (BiS) |
| مدل | BiS 8 / 3000 |
شماره 8 در نام مدل BiS 8/3000 این موتور را در انتهای سبک تر محدوده تورک Beta iS قرار می دهد. این یک محدودیت نیست این یک مشخصات است.موتور که با بارش مطابقت داشته باشد کارآمدتر می شود، گرما کمتری تولید می کند و طولانی تر از یک واحد بزرگ تر است که بسیار کمتر از قدرت نامی خود کار می کند.
تورم ایستاده 7 Nm و 1.2 kW خروجی مداوم برای پیچ توپ و بار های بی وقفه ای که برای پیکربندی محور CNC فشرده است، مناسب است و 3،سرعت حداکثر 000 دور در دقیقه به آن انعطاف پذیری واقعی در هر دو موقعیت و قطع تقاضا feedrate می دهد.
در فرکانس نامی 133 هرتز، سیستم محرک شرایط الکتریکی مورد نیاز موتور را برای رسیدن به سقف 3000 دور در دقیقه با تحویل گشتاور پاک تولید می کند.
این فرکانس به صورت داخلی توسط تقویت کننده سرو از ورودی منبع تغذیه 200V230VAC تولید می شود. اتصال شبکه برق ولتاژ استاندارد صنعتی است.و درایو به طور شفاف فرکانس تبدیل را کنترل می کند.
مقدار برق 4.9A در مقایسه با سایز بزرگتر BiS بسیار کم است.که به این معنی است که نیازهای فعلی ماژول تقویت کننده به همان اندازه سبک است یک نقطه عملی که فضای کابینت درایو یا زیرساخت های الکتریکی در نظر گرفته شده است.
A06B-0075-B203 اغلب در محرک های محوری سبک تر چرخ CNC کوچک، مراکز تراش عمودی فشرده، دستگاه های حفاری هماهنگ،و تجهیزات EDM سیم که بار محوری سازگار و به خوبی در محدوده مستمر موتور است.
همچنین روی محورهای کمکی ماشین های بزرگتر ظاهر می شودیا موقعیت گیری دم در صورتی که تقاضا مکانیکی سبک است اما کنترل دقیق servo هنوز هم مورد نیاز است.
با توجه به سازگاری گسترده سری BiS با طیف افزایشی servo دیجیتال Fanuc و چندین نسل کنترل CNC،این موتور همچنین در پروژه های بازسازی که در آن یک محور قدیمی تر محور نیاز به آوردن به بازخورد فعلی و استانداردهای درایو بدون جایگزینی کنترل کامل.
BiS 8/3000 یک انتخاب عملی در آن سناریوهایی است که بار محوری در محدوده است.
A06B-0075-B203 با ماژول های تقویت کننده سرو دیجیتالی سری Fanuc Beta سازگار است و با طیف گسترده ای از سیستم عامل های کنترل CNC Fanuc از جمله سری 0i-Mate ، 0i ، 16i ، 18i ،و 21i.
تقویت کننده سرو باید با کد درست نوع موتور برای BiS 8/3000 قبل از اجرا در محور تحت بار پارامترهای مورد نظر موتور را تنظیم کند.یک تنظیم نادرست باعث رفتار حلقه سرعت می شود که از عملکرد کمی کاهش یافته تا عدم ثبات کامل است.، بسته به فاصله پارامتر از مشخصات موتور واقعی است.
برای ماشین هایی که از زمان ساخت اصلی از کنترل یا درایو ارتقا یافته اند، بررسی کنید که تقویت کننده سرو موجود از رابط رمزگذاری سری BiS پشتیبانی می کند.نسل های قبلی درایو آنالوگ ممکن است به طور مستقیم سازگار نباشند و ممکن است نیاز به تغییر رابط در کنار موتور داشته باشند.
پسوند B203 نشان می دهد که این نسخه از رمزگذاری کننده سری Fanuc BiA 128 استفاده می کند. یک رمزگذاری کننده دارای قابلیت مطلق سریال که از بازخورد موقعیت با وضوح بالا پشتیبانی می کند.
بسته به پیکربندی خاص درایو و کنترل که با آن جفت می شود، این کدرس از حالت بازخورد مطلق و افزایشی پشتیبانی می کند،دادن این انعطاف پذیری موتور در سراسر طیف وسیعی از نسل های کنترل Fanuc با پردازش بازخورد مختلف.
مانند تمام موتورهای جایگزین سرو، مشخصات رمزگذاری کننده در واحد جایگزین باید با اصلی مطابقت داشته باشد.نصب یک موتور با یک نوع کدگذاری متفاوت حتی در همان کلاس فریم BiS می تواند بر رفتار حفظ موقعیت مطلق تأثیر بگذارد، دنباله های هومینگ، و در برخی موارد توانایی درایو برای تشخیص موتور به درستی در راه اندازی.
A06B-0075-B203 به طور فعال در بازار موتورهای سرو بازسازی شده و مازاد معامله می شود.به دقت کانکتور انکودر را بررسی کنید. این از نظر آماری شایع ترین نقطه خرابی در موتورهای سری BiS با سابقه خدمات طولانی است.، و خوردگی پین کانکتور یا آسیب کابل در خروجی به راحتی از نظر بصری نادیده گرفته می شود اما باعث ایجاد اشتباهات موقعیت متناوب می شود که تشخیص آن در دستگاه ناامید کننده است.
مقاومت پیچ و تاب سه فاز را برای تعادل اندازه گیری کنید، مقاومت عایق را در برابر زمین بررسی کنید، و در جهت تایید وضعیت بیئر، گره را با دست چرخش دهید.یک واحد سبک استفاده از یک منبع معتبر باید به خوبی در تمام این بررسی ها آزمایش شود و قبل از نصب به راحتی در یک تست بنکی اجرا شود..
سوال1: A06B-0075-B203 با چه سرو درایو و کنترل CNC کار می کند؟
این موتور برای استفاده با ماژول های تقویت کننده سرو دیجیتال سری Fanuc Beta طراحی شده است. این موتور با سیستم عامل های کنترل CNC Fanuc از جمله خانواده های 0i-Mate ، 0i ، 16i ، 18i و 21i سازگار است.قبل از راه اندازی، پارامتر نوع موتور تقویت کننده سرو باید با مشخصات BiS 8/3000 مطابقت داشته باشد.
یک کد اشتباه نوع موتور یکی از شایع ترین منابع عدم ثبات محور پس از تعویض موتور است و همیشه باید قبل از اولین حرکت محور بررسی شود.
سوال2: مقادیر تورک 7 Nm برای انتخاب محور چه معنایی دارند؟
چرخش ماشینی در حالت ایستادگی، حداکثر چرخش ماشینی در سرعت صفر است نیروی اوج موجود برای شتاب محور از حالت استراحت و برای نگه داشتن موقعیت در برابر بار اعمال شده.آن را از گشتاور نامی مداوم متمایز است، که نشان دهنده حد حرارتی برای عملکرد پایدار است.
در هنگام انتخاب موتور برای یک محور، تورم استال این ارقام است که تعیین می کند که آیا موتور می تواند بی وقفه مکانیکی ترکیبی محور را در طول زمان چرخه مورد نیاز تسریع کند.برای محورهایی که BiS 8/3000 یک مطابقت صحیح است، 7 Nm کافی است؛ برای بار سنگین تر، یک موتور بزرگتر BiS یا Alpha iS باید ارزیابی شود.
سوال 3: آیا 1.2 کیلو وات برای یک محور اصلی ماشینکاری CNC کافی است؟
این بستگی به ماشین و محور دارد. در چرخ CNC فشرده و مراکز کوچک فرعی ماشینکاری که جرم متحرک سبک است و نیروهای برش متوسط هستند، 1.2 kW کاملا مناسب برای محرک های اصلی محور X و Z است.
در ماشین آلات بزرگتر با صندلی های سنگین تر، میز کار یا الزامات برش تهاجمی، یک موتور با خروجی بالاتر مشخصات صحیح خواهد بود.تطبیق موتور با بار محوری واقعی نه به سادگی با استفاده از بزرگترین موتور موجود رویکرد مهندسی صحیح است.
سوال 4: تفاوت بین A06B-0075-B203 و سایر انواع سری A06B-0075 چیست؟
خانواده A06B-0075 دارای همان چارچوب موتور BiS 8 و مشخصات پایه در انواع مختلف است. پسوند (B103 ، B203 ، B303 ، و غیره) به طور معمول تفاوت در نوع کدگذاری را نشان می دهد ،پیکربندی ترمز، یا مشخصات میله.
نوع B203 از یک نوع انکودر خاص استفاده می کند و دارای ترمز یکپارچه نیست. قبل از مرجع متقابل با یک پسوند دیگر، نوع انکودر، پیکربندی میله را تایید کنید،و وضعیت ترمز همگی با الزامات ماشین مطابقت دارند تفاوت های عملکردی بین انواع پسوند می تواند باعث مشکلات سازگاری شود اگر بدون تأیید جایگزین شود.
س5: کدام مراحل بازرسی برای یک A06B-0075-B203 استفاده شده مهم هستند؟
اولویت بندی کنتاکتور رمزگذاری و خروجی کابل آلودگی یا خوردگی در اینجا شایع ترین علت خطاهای بازخورد موقعیت در موتورهای سری BiS استفاده شده است.مقاومت پیچ و تاب سه فاز را برای تعادل در تمام فازها اندازه گیری کنید و مقاومت عایق را در برابر زمین بررسی کنید (یک موتور سالم بسیار بالاتر از 1 MΩ را می خواند).
برای ارزیابی وضعیت بیئرینگ، گره را با دست چرخش دهید. خشکی یا کشش نشان دهنده فرسایش بیئرینگ است. برای هر واحد با سابقه خدمات ناشناخته،یک آزمایش کامل روی بنچ، شامل تأیید سیگنال رمزگذاری کننده و یک آزمایش بدون بار تا 3،000 RPM استاندارد درست قبل از نصب مجدد در یک ماشین تولید است.
