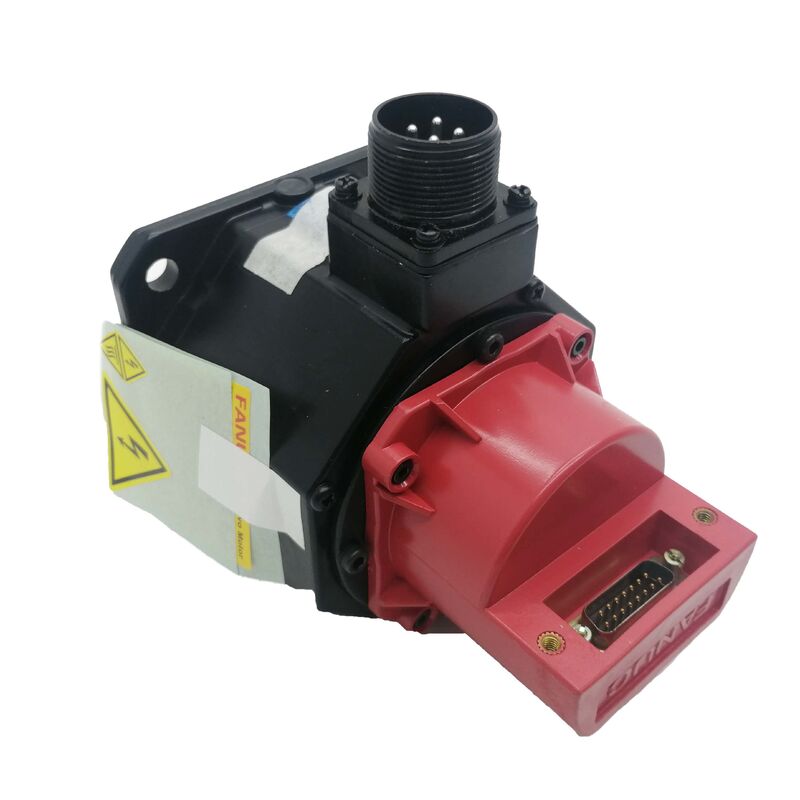

A06B-0033-B077 فانوک AC سرو موتور A06B0033B077 AO6B-OO33-BO77

فانوک A06B-0033-B077 | موتور سروو AC سری B3/3000 — شفت مستقیم، انکودر I32B

شماره قطعه: A06B-0033-B077

سری: موتور سروو AC سری B

مدل: B3 / 3000

وضعیت: بازسازی شده / تعویض / مازاد

مرور کلی

موتور فانوک A06B-0033-B077 یک موتور سروو AC جمع و جور سری B است — مدل B3/3000 — که یکی از توانمندترین واحدهای نسل قبلی موتورهای سروو فانوک را قبل از تسلط خانواده‌های ALPHA و BiS نشان می‌دهد.

با توان خروجی پیوسته 0.5 کیلووات، 5.3 آمپر و 191 ولت، تا حداکثر 3000 دور در دقیقه کار می‌کند و عملکرد قابل اعتماد محور حلقه بسته را از طریق انکودر افزایشی I32B یکپارچه خود ارائه می‌دهد.

شفت مستقیم و پروفیل تمیز موتور، ادغام آن را در سیستم‌های محرکه ماشین ابزار CNC دوران خود آسان کرده است و بسیاری از آن ماشین‌ها هنوز هم امروزه در حال کار هستند.

B3/3000 یک پله بالاتر از B2/3000 در سلسله مراتب گشتاور سری B قرار دارد.

این گام افزایشی در اندازه قاب موتور، افزایش جزئی اما معنی‌داری در خروجی گشتاور نسبت به B2 را به همراه دارد — به اندازه‌ای که در محورهایی که موتور سبک‌تر را بیش از حد ایده‌آل تحت فشار قرار می‌دادند، اهمیت پیدا می‌کند. در 0.5 کیلووات، هر دو به طور محکم در دسته سرووهای جمع و جور قرار دارند، اما قاب کمی بزرگتر B3 به معنای عملکرد حرارتی پایدارتر در چرخه‌های کاری پایدار است که در آن B2 گرمتر کار می‌کرد.

این موتوری است که شهرت خود را از طریق سال‌ها سرویس در خط تولید به دست آورده است، نه از طریق اعداد چشمگیر تیتر خبرها.

این یک واحد با توان بالا به هیچ وجه مدرن نیست — اما در ماشین‌هایی که برای آن‌ها طراحی شده بود، محور اختصاص داده شده خود را به طور قابل اعتماد مدیریت می‌کرد، فواصل سرویس طولانی را انباشته می‌کرد و نگهداری آن آسان بود. این سابقه دلیل وجود بازار فعال برای واحدهای قابل سرویس A06B-0033-B077 است.

مشخصات کلیدی

سری B در تاریخچه موتور فانوک

موتورهای سروو AC سری B به فصل اولیه توسعه سروو فانوک تعلق دارند — نسلی که قبل از موتورهای کلاهک قرمز ALPHA و سری انکودرهای مطلق BiS بعدی است.

این موتورها زمانی طراحی و ساخته شدند که صنعت ماشین ابزار CNC در حال گذار از درایوهای سروو DC به فناوری سروو AC بود و آنها یک پلتفرم قابل اعتماد در طول آن تغییر ارائه دادند.

ماشین‌هایی که در آن‌ها نصب شده‌اند اکنون قدیمی‌تر هستند، اما تعداد قابل توجهی دارایی مولد در کارگاه‌های کوچک، تأسیسات نگهداری و خطوط تولید باقی مانده‌اند که در آن‌ها اقتصاد حفظ یک ماشین اثبات شده در حال کار بر هزینه جایگزینی می‌چربد.

به طور خاص برای B3/3000، رتبه سرعت 3000 دور در دقیقه آن را در وسط محدوده سری B قرار می‌داد — نه واحدهای جمع و جور با حداکثر سرعت در انتهای سبک‌تر، و نه موتورهای گشتاور کندتر و سنگین‌تر در بالای خانواده.

این یک سروو همه منظوره توانمند برای محورهایی بود که به آن اختصاص داده شده بود، و رتبه‌بندی‌های الکتریکی 191 ولت / 5.3 آمپر آن به خوبی در محدوده آنچه که تقویت‌کننده‌های سروو فانوک آن نسل برای مدیریت مداوم طراحی شده بودند، قرار می‌گیرد.

انکودر I32B و کنترل حلقه بسته

I32B یک انکودر افزایشی است که در قسمت عقب موتور نصب شده است و سیگنال‌های بازخورد موقعیت و سرعت را که درایو سروو برای کنترل دقیق محور نیاز دارد، فراهم می‌کند.

انکودرهای افزایشی داده‌های موقعیت را نسبت به یک پالس نشانگر مرجع تولید می‌کنند، به این معنی که ماشین موقعیت مطلق محور را از طریق یک دنباله خانه‌سازی در هر راه‌اندازی تعیین می‌کند. این یک رویه استاندارد برای پلتفرم‌های CNC است که این موتور با آن‌ها جفت شده است — کنترل خانه‌سازی را به عنوان بخشی از توالی عملیاتی عادی خود مدیریت می‌کند.

خروجی پالس I32B مستقیماً به ورودی بازخورد تقویت‌کننده سروو تغذیه می‌شود و حلقه‌های کنترل سرعت و موقعیت را می‌بندد.

وضوح آن برای الزامات دقت موقعیت‌یابی برنامه‌های ماشین ابزار که B3/3000 برای آن‌ها طراحی شده است، مناسب است. به طور حیاتی، هر موتور جایگزینی که برای این برنامه تهیه می‌شود باید مشخصات انکودر I32B یکسان را داشته باشد — نصب موتوری با نوع انکودر یا وضوح متفاوت بدون تغییرات پارامتر درایو سروو مربوطه، خطاهای مقیاس‌بندی موقعیت را ایجاد می‌کند و ممکن است در حین کار محور، هشدارهای خطای انکودر را ایجاد کند.

در واحدهای دست دوم، انکودر اغلب جزئی است که بیشترین ارزش را برای بررسی دارد. آلودگی از طریق نفوذ خنک‌کننده، خوردگی کانکتور و خستگی ناشی از لرزش انباشته شده، رایج‌ترین حالت‌های خرابی انکودر در موتورهای سری B با تاریخچه سرویس طولانی هستند.

موتوری با انکودر معیوب معمولاً به صورت خطای موقعیت محور یا وضعیت خارج از کنترل در درایو ظاهر می‌شود — همیشه به عنوان خطای انکودر آشکار نیست تا زمانی که تشخیص‌های مناسب اعمال شود.

شفت مستقیم و ادغام مکانیکی

شفت مستقیم ساده در A06B-0033-B077 برای استفاده با کوپلینگ‌های سروو دقیق — انواع بلوز، فکی یا دیسکی — طراحی شده است که گشتاور را از طریق نیروی گیره بر روی قطر شفت منتقل می‌کنند. این چیدمان استاندارد برای محورهای پیچ توپی کوپل شده با سروو در کلاس ماشین‌هایی است که B3/3000 روی آن‌ها نصب شده است.

بدون کلید، نصب شفت به گشتاور گیره کوپلینگ صحیح متکی است و این باید در حین نصب مجدد تأیید شود تا فرض نشود.

ابعاد فیزیکی جمع و جور موتور از استانداردهای سری B برای کلاس قاب B3 پیروی می‌کند.

الگوهای پیچ نصب، ابعاد شفت و موقعیت کانکتورها در داخل سری سازگار هستند که تهیه جایگزین را ساده می‌کند — یک واحد مشابه با مشخصات صحیح باید بدون تغییر در نصب ماشین موجود قرار گیرد.

در دسترس بودن و تهیه عملی

A06B-0033-B077 دیگر در تولید فعال نیست. در دسترس بودن به بازار موتورهای بازسازی شده، کانال‌های موجودی جدید-قدیمی مازاد و برنامه‌های تعویض که توسط شرکت‌های تخصصی تعمیر سروو اجرا می‌شوند، بستگی دارد.

برای تأسیساتی که ماشین‌هایی را اجرا می‌کنند که به این موتور متکی هستند، انتخاب معمولاً بین یک واحد اصلی بازسازی شده و ارتقاء کامل درایو محور است — و برای بسیاری از ماشین‌های قدیمی‌تر، تجزیه و تحلیل هزینه-فایده، حفظ مشخصات اصلی را تا زمانی که موتورهای قابل سرویس تهیه شوند، ترجیح می‌دهد.

هنگام ارزیابی یک A06B-0033-B077 بازسازی شده، نتایج تست مستند را به جای صرفاً بازرسی بصری، اصرار کنید.

موتوری که بررسی بصری را پشت سر می‌گذارد، همچنان می‌تواند عایق سیم‌پیچ آسیب‌دیده، وضعیت جزئی بلبرینگ، یا خروجی انکودر تخریب شده‌ای داشته باشد که فقط تحت بار ظاهر می‌شود.

واحدهای بازسازی شده از تأسیسات معتبر تعمیر سروو قبل از فروش در این پارامترها آزمایش شده‌اند — و در موتوری با این سن، آن تأیید اهمیت دارد.

سوالات متداول

س1: کدام درایو سروو فانوک و کنترل CNC با A06B-0033-B077 سازگار است؟

B3/3000 برای استفاده با تقویت‌کننده‌های سروو سازگار سری B فانوک از همان نسل موتور طراحی شده است. این با پلتفرم‌های کنترل CNC قدیمی‌تر فانوک که در طول دوره تولید این موتور رایج بودند، ادغام می‌شود.

هنگام استفاده از موتور در سناریوی بازسازی یا تعمیر، تأیید کنید که تقویت‌کننده سروو از رابط انکودر I32B پشتیبانی می‌کند و پارامتر نوع موتور با مشخصات B3/3000 مطابقت دارد. ترکیب نسل‌های موتور بدون تأیید سازگاری درایو منبع رایج مشکلات راه‌اندازی است.

س2: آیا A06B-0033-B077 هنوز به صورت نو از فانوک موجود است؟

خیر. این موتور دیگر در تولید فعال نیست. گزینه‌های تهیه شامل موارد اصلی بازسازی شده، واحدهای موجودی جدید-قدیمی تأیید شده و برنامه‌های تعویض از شرکت‌های تخصصی تعمیر موتور سروو است.

برای ماشین‌هایی که به این موتور متکی هستند، ایجاد رابطه با یک تأمین‌کننده بازسازی معتبر — یا نگهداری یک قطعه یدکی تأیید شده در انبار — عملی‌ترین راه حل در برابر خرابی برنامه‌ریزی نشده است.

س3: تفاوت بین B3/3000 و B2/3000 در همان سری چیست؟

هر دو موتور تا 3000 دور در دقیقه کار می‌کنند و انکودر I32B و پیکربندی شفت مستقیم یکسانی دارند. B3 دارای قاب کمی بزرگتر از B2 است که افزایش جزئی در خروجی گشتاور پیوسته و فضای حرارتی بهبود یافته در تحت بار پایدار را فراهم می‌کند.

رتبه‌بندی‌های الکتریکی به همین ترتیب متفاوت هستند. آن‌ها مستقیماً قابل تعویض نیستند — ابعاد نصب، اندازه شفت و پارامترهای درایو سروو همگی باید با مشخصات موتور نصب شده مطابقت داشته باشند.

س4: چگونه خرابی انکودر I32B را در این موتور شناسایی کنم؟

خرابی انکودر در B3/3000 معمولاً به صورت خطای موقعیت محور، رفتار سرعت نامنظم، یا هشدار خطای انکودر در درایو سروو ظاهر می‌شود. دلایل رایج شامل آلودگی خنک‌کننده در داخل محفظه انکودر، خوردگی پین کانکتور و تخریب سیگنال ناشی از لرزش انباشته شده است.

تأیید خرابی انکودر به طور خاص نیاز به بررسی خروجی سیگنال انکودر با اسیلوسکوپ یا واحد تست سروو دارد — سیگنال چهارگانه تمیز با تعداد پالس صحیح، انکودر را به عنوان منبع خطا رد می‌کند.

س5: هنگام نصب یک A06B-0033-B077 دست دوم، چه چیزی را باید بررسی کنم؟

مقاومت سیم‌پیچ سه فاز را برای تعادل در بین تمام فازها بررسی کنید و مقاومت عایق را از سیم‌پیچ‌ها به زمین اندازه‌گیری کنید — هر دو نشان‌دهنده وضعیت سیم‌پیچ هستند. شفت را با دست بچرخانید تا زبری یا کشش بلبرینگ را احساس کنید.

کانکتور انکودر را برای خوردگی و خروجی کابل را برای آسیب یا ساییدگی بررسی کنید. شفت را صاف و بدون هیچ گونه انحراف قابل مشاهده یا آسیبی در ناحیه تماس کوپلینگ تأیید کنید. برای هر واحدی با سابقه سرویس ناشناخته، یک تست کامل روی دستگاه شامل راه‌اندازی بدون بار و تأیید سیگنال انکودر حداقل استاندارد قبل از بازگرداندن آن به سرویس تولید است.
