| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-0032-B577 |
شماره بخش:A06B-0032-B577
سری:موتور سرو AC BETA
مدل:B2 / 3000
حالت:جدید / بازسازی شده / قابل تعویض
درFanuc A06B-0032-B577یک موتور کمکت سری BETA AC servo motor مدل B2/3000 است که به طور خاص برای نیازهای محور سبک تر ماشین آلات CNC کوچک ساخته شده است. با سرعت 3000 rpm در یک منبع 3 فاز 176 V در 200 Hz کار می کند.و درجه بندی شده در 0.۵ کیلو وات قدرت مداوم، این یک موتور است که خط خود را می داند.
هیچ وقت برای فشار دادن سرنشین های سنگین یا مقاومت در برابر نیروهای شدید برش طراحی نشده است. کار آن ارائه دقیق، حرکت محور قابل تکرار در چرخ های فشرده، ماشین های حفاری کوچک،و تجهیزات CNC اختصاصی برای یک هدف که بار مکانیکی آنها متوسط است، فضای نصب تنگ است، و محور باید کار خود را به طور قابل اعتماد انجام دهد، تغییر بعد از تغییر.

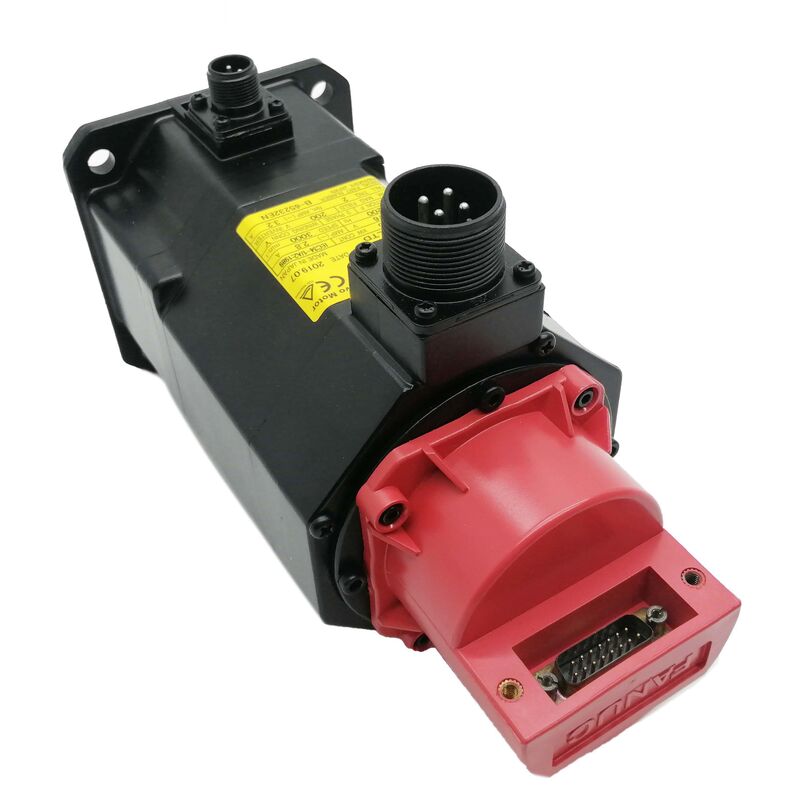

کلاه پای قرمز نشانگر بصری این نسل BETA است و دو ویژگی A06B-0032-B577 را از سایر انواع B2 / 3000 متمایز می کند: یک گره خروجی مخروطی و مهر روغن استاندارد.
هر دو برای پیکربندی های خاص ترانسپورت و محیط های عملیاتی خاص هستند و هر دو هنگام مشخص کردن یا تهیه جایگزینی اهمیت دارند.اشتباه گرفتن به معنای عدم تطابق مکانیکی است که نصب را به جای حل مشکل اصلی به تاخیر می اندازد.
| پارامتر | ارزش |
|---|---|
| قدرت خروجی | 0.5 کیلو وات |
| عرضه | ۳ فاز، ۱۷۶ ولت |
| فرکانس نامی | 200 هرتز |
| حداکثر سرعت | 3،000 دور در دقیقه |
| نوع گره | شاخه ی مخروطی |
| مهر و موم | مهر و موم روغن استاندارد |
| سری | BETA |
| مدل | B2 / 3000 |
| سرپوش آخر | قرمز (تولید BETA) |
| درخواست | محور محور CNC |
تمایل در تامین موتورهای صنعتی وجود دارد که "کوچکی" را به عنوان یک سازش در نظر بگیرند. Fanuc engineered the BETA series specifically for machine tool applications where the axis loads fall below what the ALPHA family was sized for — and where fitting an oversized motor creates its own problems: بی وقفه بیش از حد، نیاز به اتصال بیشتر، جریان بیشتر از محرک مورد نیاز ماژول تقویت کننده برای تامین و یک موتور که به خوبی زیر ظرفیت حرارتی خود کار می کند.
خروجی 0.5 کیلو وات در 3000 دور در دقیقه مناسب محرک های پیچ توپ، مکانیسم های موقعیت و محورهای تغذیه سبک در سیستم عامل های فشرده CNC است.تقویت کننده سرو شرایط محرک را تولید می کند که موتور نیاز دارد تا به سرعت کامل خود برسد.
این به طور کامل در داخل سیستم محرک مدیریت می شود. اتصال تغذیه ماشین ولتاژ استاندارد صنعتی است و رقم 200 هرتز یک پارامتر عملیاتی داخلی است، نه یک نیاز به تغذیه.
نامگذاری B2 در انتهای سبک تر سلسله مراتب تورک BETA قرار دارد. برای کلاس ماشین که این موتور در آن نصب شده است، دقیقاً درست است. یک موتور که به خوبی با بارش مطابقت داشته باشد، خنک تر می شود.کمتر جریان می کشه، و به طور معمول از یک واحد بزرگتر که همان کار را انجام می دهد، دوام می آورد.
گره مخروطی ویژگی مکانیکی تعریف کننده A06B-0032-B577 است و این ویژگی است که به احتمال زیاد یک سفارش جایگزینی بی اطلاع را به دست می آورد.
برخلاف یک شاخه مستقیم صاف یا کلیدی یک شاخه مخروطی از یک پروفایل مخروطی دقیق زمین استفاده می کند تا یک تداخل خودمرکت و اصطکاک بالا را با جزء جفت سازی متناسب کند.دستگاه های اتصال، و عناصر محرک طراحی شده برای این صندلی از نوع شاخه به صورت متمرکز بدون تکیه بر کلید ها یا طوق های قفل کردن به تنهایی،و آنها را می توان برداشته شده و دوباره نصب تمیز زمانی که اشتباهی تراز به درستی شکسته شده است.
در کاربردهای موقعیت گیری پیچ و دقیق که در آن تمرکز و حداقل جریان میله بسیار مهم است، میله مخروطی یک انتخاب مهندسی عمدی است نه یک راحتی متغیر.ماشین های طراحی شده در اطراف این نوع میله دارای اجزای چرخ دار هستند، محورهای اتصال، آداپتورهای سبک کالت ️ سوراخ شده برای مطابقت با زاویه مخروطی.
نصب یک موتور گره مستقیم در این موقعیت نیاز به تعویض این اجزای دارد، که تبدیل یک موتور به یک کار به طور قابل توجهی بزرگتر می شود.همیشه قبل از سفارش جایگزینی نوع میله را بر روی موتور نصب شده بررسی کنید.
مهر و موم روغن استاندارد نصب شده در A06B-0032-B577 حفره های حامل موتور و اجزای داخلی را از آلودگی هوا، مه خنک کننده،و ذرات ظریف که در محیط های ماشینکاری CNC معمول هستند.
در یک موتور این جمع و جور، آلودگی لوله کشی یکی از علل اصلی خرابی زودرس استو حتی وارد شدن کمی از مواد خیس کننده یا مایع خنک کننده، روغن را به سرعت از بین می برد..
مهر و موم روغن استاندارد شرایط عملیاتی ماشین آلات کوچک را پوشش می دهد که این موتور برای آن طراحی شده است.آنها برای قرار گرفتن در معرض جت مایعات خنک کننده با فشار بالا یا غرق شدن مستمر مجاز نیستند..
برای محیط نصب معمولی یک چرخ CNC یا ماشین حفاری فشرده،مشخصات مهر روغن مناسب است و در طول تاریخچه طولانی خدمات B2/3000 در این کاربردهای مناسب ثابت شده است..
وضعیت مهر و موم ارزش بررسی در هر واحد مورد استفاده را دارد. یک مهر و موم میله سخت، ترک خورده یا فرسوده یک مورد نگهداری ساده است هنگامی که موتور از ماشین خارج می شود،و در طول بازسازی از آلودگی آهسته جلوگیری می کند که عمر موتور را کوتاه می کند بدون اینکه خود را با هر گونه علائم فوری آشکار اعلام کند.
The A06B-0032-B577 is compatible with Fanuc BETA series servo amplifier modules and integrates with the Fanuc CNC control platforms that were paired with BETA series motors during this generation's production run — including Series 0، 0i، و کنترل های مرتبط با آن در ماشین آلات ابزار کوچکتر استفاده می شود که در آن B2 / 3000 یک انتخاب استاندارد محور محور بود.
پارامترهای تقویت کننده سرو باید قبل از راه اندازی محور با کد درست نوع موتور برای B2/3000 پیکربندی شوند.الزامات ماژول تقویت کننده سبک هستند اما پارامتر نوع موتور هنوز هم باید نشان دهنده موتور واقعی نصب شده باشد.
رها کردن پارامترهای تنظیم شده برای یک موتور متفاوت باعث رفتار حلقه سرعت می شود که از واکنش کمی کند تا بی ثباتی کامل،بسته به فاصله تنظیم از مشخصات B2/3000.
A06B-0032-B577 از طریق بازار موتورهای سرو بازسازی شده و مازاد در دسترس است.گره مخروطی مستحق توجه ویژه ای است، نمره گذاری، یا هر گونه شواهدی که نشان می دهد قطعه جفت گیری به طور نادرست برداشته شده است (معمولاً با شلاق زدن به جای استفاده از یک شکستهای مناسب).
فشرده سازی در کانر باعث آسیب رساندن به اتصال تداخل با قطب چرخ دار یا محور اتصال می شود و می تواند منجر به جریان شود که به عنوان ارتعاش یا خطای موقعیت محور پس از نصب آشکار می شود.
مهر و موم روغن را برای سخت شدن و ترک زدن در لب بررسی کنید - یک یافته رایج در موتورهایی که برای مدت طولانی در انبار مانده اند.
مقاومت پیچ و تاب سه فاز را برای تعادل اندازه گیری کنید و مقاومت عایق را در برابر زمین بررسی کنید.
کانکتور رمزگذاری کننده و خروجی کابل باید تمیز و سالم باشد.یک آزمون بنکی شامل یک اجرا بدون بار به سرعت نامی استاندارد تایید مناسب برای هر واحد بازگشت به یک ماشین تولید است.
سوال 1: چرا این موتور دارای یک میله مخروطی به جای یک میله مستقیم است؟
گره مخروطی یک مرکز خود را فراهم می کند،اختلال اصطکاک بالا مناسب با قطب های جفت گیری و محور های اتصال که کلیمپ گره مستقیم همیشه از نظر تمرکز و قابلیت اطمینان نگه داری نمی تواند مطابقت داشته باشد.
این در برنامه هایی استفاده می شود که در آن باید جریان گودال به حداقل برسد و در آن قسمت محرک باید قابل برداشتن و نصب مجدد با تعامل قابل پیش بینی باشد.ماشین آلات ساخته شده در اطراف این نوع گودال دارای اجزای سوراخ شده به مطابقت مخروط نصب یک موتور گودال مستقیم نیاز به تعویض این اجزای، به همین دلیل است که تایید نوع گره قبل از سفارش جایگزینی ضروری است.
سوال2: A06B-0032-B577 با چه کنترل و درایوهای CNC سازگار است؟
موتور B2/3000 BETA برای استفاده با ماژول های تقویت کننده سرو سری Fanuc BETA طراحی شده است و با سیستم عامل های کنترل CNC Fanuc از جمله سری 0، 0i،و نسل های مربوطه که در ماشین آلات کوچک CNC استفاده می شوند.
پارامتر نوع موتور سرو درایو باید قبل از کار کردن محور برای مشخصات B2/3000 به درستی تنظیم شود. مانند هر موتور سری BETA،قبل از نصب، سازگاری تقویت کننده را تایید کنید مخصوصاً اگر دستگاه از زمان ساخت اولیه به هر گونه کنترل یا ارتقاء درایو دچار شده باشد.
س3: "سطح روغن استاندارد" در مقایسه با حفاظت موتور IP به چه معناست؟
مهر و موم روغن استاندارد حفره های حامل را از آلودگی هوا، مه خنک کننده و ورود ذرات ظریف در شرایط عادی محیط ماشین آلات محافظت می کند.آنها با یک خانه موتور مهر و موم IP65 یا IP67 که به طور رسمی رتبه بندی شده است یکسان نیستند، که حفاظت مستند در برابر جت های آب هدایت شده یا غوطه ور شدن موقت را فراهم می کند.
برای کاربردهای ماشین آلات کوچک این موتور طراحی شده است، مهر و موم روغن استاندارد کافی است.محافظت اضافی یا یک نوع موتور با نفوذ بالاتر باید در نظر گرفته شود..
سوال 4: آیا 0.5 کیلو وات برای محرک محور CNC کافی است؟
برای کلاس ماشین این موتور برای چرخ CNC فشرده، ماشین های حفاری و ضربه زدن کوچک و تجهیزات CNC اختصاصی تک منظوره با بار های مکانیکی سبک طراحی شده است.5 کیلو وات به درستی مشخص شده است، نه سازش.
یک موتور با اندازه مناسب برای بار محوری کارآمدتر و با فضای گرمایی بهتر از یک موتور بزرگ که همان کار را انجام می دهد، کار می کند.سفرهای طولانی تر، یا نیازهای سریع تر عبور، اندازه فریم بعدی در سری BETA یا ALPHA مشخصات صحیح برای ارزیابی خواهد بود.
سوال 5: قبل از نصب مجدد، چگونه یک A06B-0032-B577 استفاده شده را بررسی کنم؟
با سطح شاخه مخروط شروع کنید این نقص ها اختلال مناسب با قطعات جفت گیری را به خطر می اندازند و بدون ماشینکاری تخصصی اصلاح می شوندمهر و موم روغن را برای سخت شدن یا ترک کردن لب بررسی کنید.
مقاومت پیچ و تاب سه فاز را برای تعادل در تمام فازها اندازه گیری کنید و مقاومت عایق را در برابر زمین بررسی کنید.
برای ارزیابی وضعیت پرتگاه، گره را با دست چرخش دهید. برای هر موتوری که سابقه سرویس نامشخصی داشته باشد، کنتاکتور رمزگذاری کننده را برای خوردگی پین و خروجی کابل برای آسیب بررسی کنید.یک صندلی بدون بار تا 3،000 RPM با تایید سیگنال رمزگذاری کننده است که استاندارد درست قبل از بازگشت آن را به خدمت است.
