| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-0032-B077 |

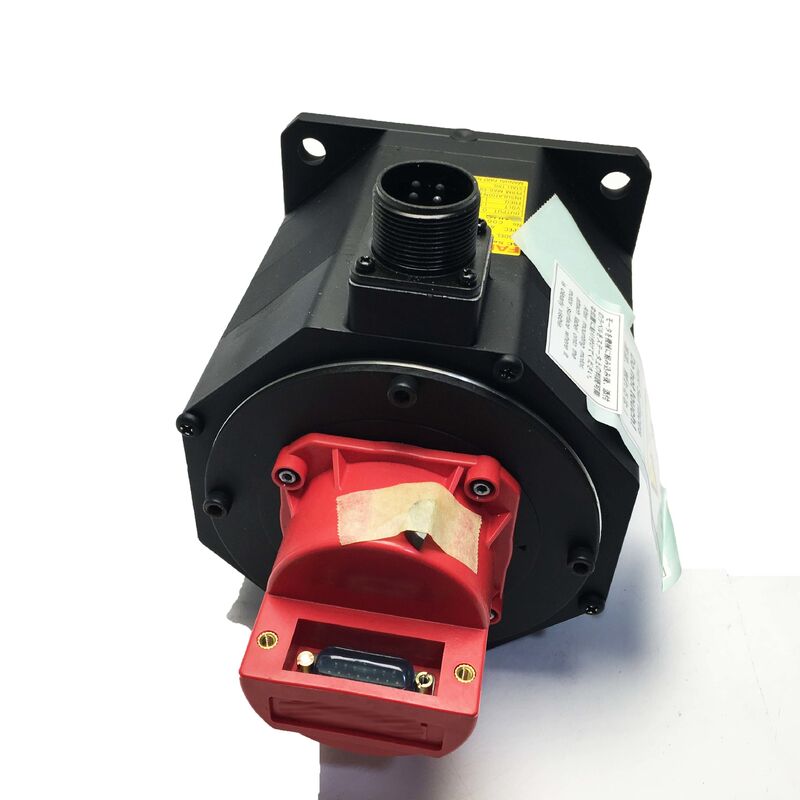

Fanuc A06B-0032-B077 یک موتور servo AC فشرده از سری B Fanuc ، مدل B2 / 3000 است.این واحد قابل اعتماد به طور گسترده ای در ماشین آلات CNC قبل از اینکه توسط تولید کننده متوقف شود، استفاده می شود.
در حالی که دیگر در تولید نیست، این موتور به طور فعال در بازار MRO صنعتی برای پشتیبانی از ماشین آلات هنوز در خدمت است.مجهز به یک شاخه مستقیم و یک رمزگذاری افزایشی I32B برای موقعیت دقیق حلقه بسته و بازخورد سرعت.
ابعاد جمع و جور و پیکربندی صاف گودال آن را برای کاربردهای آسان تر محور CNC از جمله محور های ثانویه، درایوهای موقعیت گیری کمکی،و توابع زیر محور که محدودیت های فضایی و تقاضای بار متوسط در نظر گرفته شده است.
| مدل | B2 / 3000 |
| حداکثر سرعت | 3،000 دور در دقیقه |
| نوع گره | شفت مستقیم (بدون کلید) |
| رمزگذاری کننده | رمزگذاری افزایشی I32B |
| درخواست | راننده محور CNC |
| وضعیت سازنده | تولید متوقف شد |
موتورهای سری B، نسل قبلی در توسعه موتورهای servo Fanuc را نشان می دهند، قبل از سری ALPHA و BETA.حرکت محور دقیق در ماشین های CNC از دوران آنها، که با سیستم های servo drive Fanuc که تجهیزات استاندارد برای سازندگان بزرگ ماشین آلات است، ادغام شده است.
نام B2 نشان می دهد که این موتور در انتهای کوچکتر محدوده گشتاور سری B قرار دارد.در کاربردهایی که سرعت متوسط و اندازه فشرده بر حداکثر خروجی گشتاور اولویت داشتند استفاده می شد.
کاربردهای رایج شامل مراکز چرخش، مراکز کوچک ماشینکاری عمودی و ماشین های مخصوص حفاری و ضربه زدن،به طور معمول با محورهای سبک تر مانند محور X یا Z در چرخ های فشرده یا توابع موقعیت گیری کمکی کار می کنند.
رمزگذاری افزایشی I32B پالس های موقعیت و سرعت را با ارجاع به یک کانال نشانگر تولید می کند، با دنباله ی CNC homing که در هنگام راه اندازی ارجاع محور مطلق را ایجاد می کند.این رمزگذاری کننده در محدوده موتور سری B استاندارد بود و به طور یکپارچه با سیستم های servo drive Fanuc از این نسل ادغام می شود.
هنگام ارزیابی واحدهای A06B-0032-B077 استفاده شده، رمزگذاری کننده نیاز به ارزیابی دقیق دارد. حالت های عام خرابی شامل آلودگی، اتصال دهنده های آسیب دیده یا آسیب لرزش است.یک موتور با رمزگذاری معیوب باعث ایجاد اشتباهات موقعیت یا هجوم آلارم می شود که تشخیص آن بدون تجهیزات مناسب دشوار است.
موتورهای جایگزین باید مشخصات رمزگذاری I32B را حفظ کنند.نصب یک موتور با نوع کدگر متفاوت یا رزولوشن پالس بدون به روز رسانی پارامترهای servo drive باعث خطا در مقیاس موقعیت می شود و ممکن است عملکرد محور را به طور کامل جلوگیری کند.
با متوقف شدن تولید Fanuc از A06B-0032-B077 ، ذخایر کارخانه جدید دیگر از طریق کانال های تامین استاندارد در دسترس نیست. گزینه های فعلی شامل:
دستگاه های بازسازی شده با کیفیت تحت آزمایش جامع قرار می گیرند که شامل بازرسی پیچ و تاب، تعویض لگن، تأیید کدگذاری و آزمایش کامل عملیاتی است.نگه داشتن یک موتور یدکی در دست، قابل اطمینان ترین برنامه اضطراری است.
A06B-0032-B077 طراحی شده است تا با سیستم های servo drive Fanuc از دوران تولید خود جفت شود.سازگاری با ماژول های محرک خاص و نسل های کنترل CNC بستگی به نوع تقویت کننده و تنظیمات پارامتر موتور در سیستم کنترل دارد.
در طول نصب جایگزینی، کد نوع موتور در پارامترهای servo drive با مشخصات B2/3000 مطابقت دارد.این مرحله حیاتی جلوگیری از عدم ثبات حلقه سرعت و یا خرابی های مداوم درایو.
برای ماشین هایی که از زمان ساخت اصلی از کنترل یا درایو ارتقا یافته اند، تأیید کنید که موتورهای جایگزین با کدگر I32B همچنان به درستی توسط سیستم به روز شده شناخته می شوند.برخی از سناریوهای بازسازی ممکن است نیاز به سازنده های رابط اضافی یا تغییرات پارامتر داشته باشد..
فانوک موتورها را با تکامل نسل های محصول متوقف می کند و سری های جدیدتر طراحی های قدیمی را جایگزین می کنند. متوقف شدن به معنای تولید کارخانه جدید نیست، اما موتور را غیرقابل تعمیر نمی کند.تاسیسات تعمیر موتورهای مستقل به طور منظم موتورهای سری B را تعمیر می کنند، و واحدهای بازسازی شده / مازاد همچنان در دسترس هستند.
موتور A06B-0032-B077 از یک رمزگذاری افزایشی I32B استفاده می کند. موتورهای جایگزین باید مشخصات رمزگذاری یکسان را حفظ کنند.رزولوشن های مختلف رمزگذاری کننده یا انواع سیگنال باعث خطاهای بازخورد موقعیت می شود و ممکن است آلارم های درایو را تحریک کند یا بدون به روزرسانی پارامتر از مسیر محور مناسب جلوگیری کند.
در حالی که ارتقا به موتورهای نسل فعلی از نظر نظری امکان پذیر است، این یک راه حل پلگ و پلی نیست. نصب فیزیکی، ابعاد میله و پیچ های کانکتور بین نسل ها متفاوت است.سازگاری درایو سرو و تنظیمات پارامتر نیز باید ارزیابی شود.برای جایگزینی ساده، واحدهای مشابه B2/3000 خطر کمتری دارند.
حالت های اصلی خرابی عبارتند از سایش لگن (به ویژه در محیط هایی با چرخه درجه حرارت یا ارتعاش) ، خرابی رمزگذاری کننده از آلودگی یا آسیب اتصال،و تخریب عایق پیچ و تاب از بیش از حد بار یا قرار گرفتن در معرض مایع خنک کنندههمه قبل از بازگشت به خدمت از طریق تست های مناسب شناسایی می شوند.
درخواست نتایج آزمایش مستند از جمله تعادل مقاومت پیچ و تاب، مقاومت عایق در برابر زمین، تأیید سیگنال رمزگذاری کننده و اجرا بدون بار که عملکرد بدون مشکل را در سرعت نامی تأیید می کند.بررسی راست شدن گره و بررسی اتصال دهنده رمزگذاری کننده / خروجی کابل برای آسیباز تامین کنندگان که قادر به ارائه اسناد آزمایشی اساسی نیستند باید اجتناب شود.
