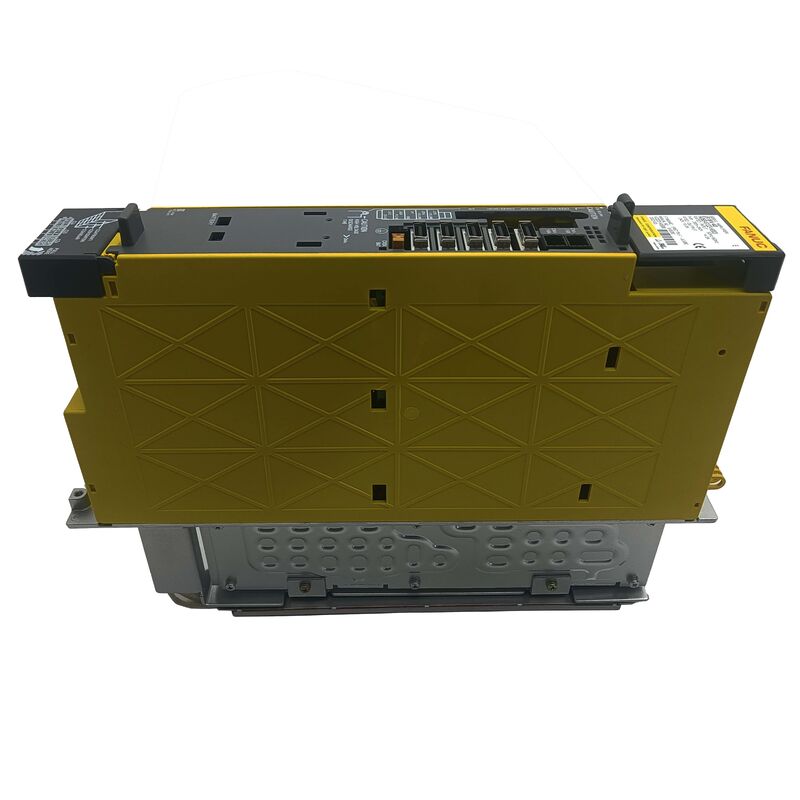

A06B-6132-H003 FANUC واحد تقویت کننده سرو AC A06B6132H003 A06B-6132-H003

FANUC A06B-6132-H003 | بتا i biSV-40 تک محوره سروو آمپلی فایر — رابط I/O Link / منبع تغذیه داخلی / 13.6 آمپر

چرا I/O Link به جای FSSB

بیشتر سروو آمپلی فایرهای FANUC — هم سری آلفا و هم سری بتا — از طریق FSSB (FANUC Serial Servo Bus) با CNC ارتباط برقرار می‌کنند. A06B-6132-H003 متفاوت است. این دستگاه از طریق رابط I/O Link که از طریق PMM (Power Motion Manager) یا یک کنترلر اصلی I/O Link سازگار هدایت می‌شود، به CNC متصل می‌شود.

این تمایز در عمل مهم است. FSSB به کابل‌کشی فیبر نوری با سرعت بالا نیاز دارد که از آمپلی فایر به ماژول سروو CNC هدایت می‌شود. I/O Link از همان زیرساخت سیم‌کشی شبکه I/O دستگاه استفاده می‌کند — که از نظر مسیریابی کابل و فاصله بسیار کم‌تقاضاتر است. به همین دلیل biSV-40 به طور خاص برای محورهای کمکی و از راه دور طراحی شده است: تعویض‌کننده پالت، درایوهای مجله ابزار، عملگرهای درب و میزهای دوار که از نظر فیزیکی از کابینت درایو اصلی دور هستند. قرار دادن این آمپلی فایر در نزدیکی مکانیزمی که آن را هدایت می‌کند، نیاز به مسیریابی کابل‌کشی باس سروو با سرعت بالا در سراسر دستگاه را از بین می‌برد.

معماری I/O Link همچنین به این معنی است که A06B-6132-H003 می‌تواند با PLCها و کنترلرهای ربات سازگار که از قابلیت‌های کنترلر اصلی I/O Link پشتیبانی می‌کنند — نه فقط سیستم‌های CNC FANUC — رابط شود.

نکات مهم نصب

پارامترها باید بارگذاری شوند.برخلاف برخی درایوها، biSV-40 قبل از کار کردن نیاز به بارگذاری پارامترهای سروو از کنترلر CNC دارد. یک واحد جایگزین که به صورت خالی عرضه می‌شود، بلافاصله از جعبه کار نخواهد کرد. قبل از شروع تعویض، پشتیبان پارامترهای دستگاه را آماده داشته باشید.

آدرس‌دهی گره الزامی است.هر biSV-40 در شبکه I/O Link به یک آدرس گره منحصر به فرد نیاز دارد. آدرس واحد جایگزین را طوری تنظیم کنید که با آنچه پیکربندی CNC انتظار دارد مطابقت داشته باشد — آدرس‌دهی نادرست باعث خطاهای ارتباطی بین درایو و CNC می‌شود.

تطابق موتور حیاتی است.H003 دارای رتبه 13.6 آمپر است. این یک نوع کم‌خروجی است — جفت کردن آن با موتوری که جریان نامی آن از این حد تجاوز می‌کند، باعث خطاهای جریان بیش از حد یا خرابی زودرس درایو می‌شود. قبل از سفارش، جریان نامی موتور را تأیید کنید.

H003 در خانواده 6132

اینها قابل تعویض نیستند. همیشه شماره قطعه اصلی را دقیقاً مطابقت دهید.

مشخصات کلیدی

سوالات متداول

س1: چرا این درایو از I/O Link به جای FSSB مانند سایر محورهای سروو استفاده می‌کند؟

طبق طراحی. biSV-40 برای محورهای کمکی و از راه دور ساخته شده است که در آن قرار دادن درایو در نزدیکی مکانیزم از نظر مکانیکی راحت است. I/O Link از زیرساخت سیم‌کشی I/O موجود دستگاه استفاده می‌کند که الزامات مسیریابی کابل بسیار کم‌تقاضاتری نسبت به FSSB دارد. این امر آن را برای تعویض‌کننده‌های پالت، مجلات ابزار و میزهای دوار که دور از کابینت درایو اصلی قرار دارند، عملی می‌سازد.

س2: آیا قبل از تعویض A06B-6132-H003 خراب شده، نیاز به پشتیبان‌گیری از پارامترها دارم؟

بله. پارامترهای سروو — مقادیر تنظیم محور، تنظیمات نوع موتور، آدرس گره I/O Link — در کنترلر CNC ذخیره می‌شوند، نه در آمپلی فایر. یک پشتیبان تأیید شده قبل از تعویض، هرگونه خطر از دست دادن داده را از بین می‌برد و راه‌اندازی مجدد را تسریع می‌کند. قبل از شروع تعویض، تابع پشتیبان‌گیری پارامتر کنترلر را اجرا کنید.

س3: هنگام نمایش هشدار I/O Link، قبل از تعویض آمپلی فایر چه مواردی باید بررسی شوند؟

اتصالات کابل I/O Link را هم در آمپلی فایر و هم در کنترلر اصلی بررسی کنید و تأیید کنید که موتور اتصال کوتاه یا گیر مکانیکی ندارد — هر دو می‌توانند همان هشدارهای درایو را مانند خرابی آمپلی فایر ایجاد کنند. کد هشدار را از صفحه نمایش آمپلی فایر بخوانید و قبل از سفارش تعویض، آن را در مرجع هشدارهای FANUC جستجو کنید. ممکن است خطا در موتور یا کابل باشد، نه در درایو.

س4: آیا A06B-6132-H003 می‌تواند به سیستم‌های اتوماسیون غیر FANUC متصل شود؟

در اصل بله — I/O Link توسط برخی از PLCها و کنترلرهای ربات غیر FANUC پشتیبانی می‌شود. در عمل، اکثریت قریب به اتفاق واحدهای biSV-40 در محیط‌های CNC FANUC استفاده می‌شوند. قبل از تعهد، سازگاری پروتکل I/O Link را با مستندات سیستم غیر FANUC خاص تأیید کنید.

س5: H003 نوع دستگاه ما بود اما به عنوان منسوخ شده ذکر شده است. آیا هنوز موجود است؟

سری Beta i 6132 در بازار پس از فروش فعال باقی مانده است زیرا تعداد زیادی از دستگاه‌ها با محورهای کمکی biSV-40 هنوز در حال کار هستند. واحدهای جدید مازاد و واحدهای دست دوم بازرسی شده از طریق کانال‌های تخصصی قطعات FANUC در گردش هستند. به طور خاص H003 را تأیید کنید — H002 و H004 جایگزین مستقیم نیستند.
