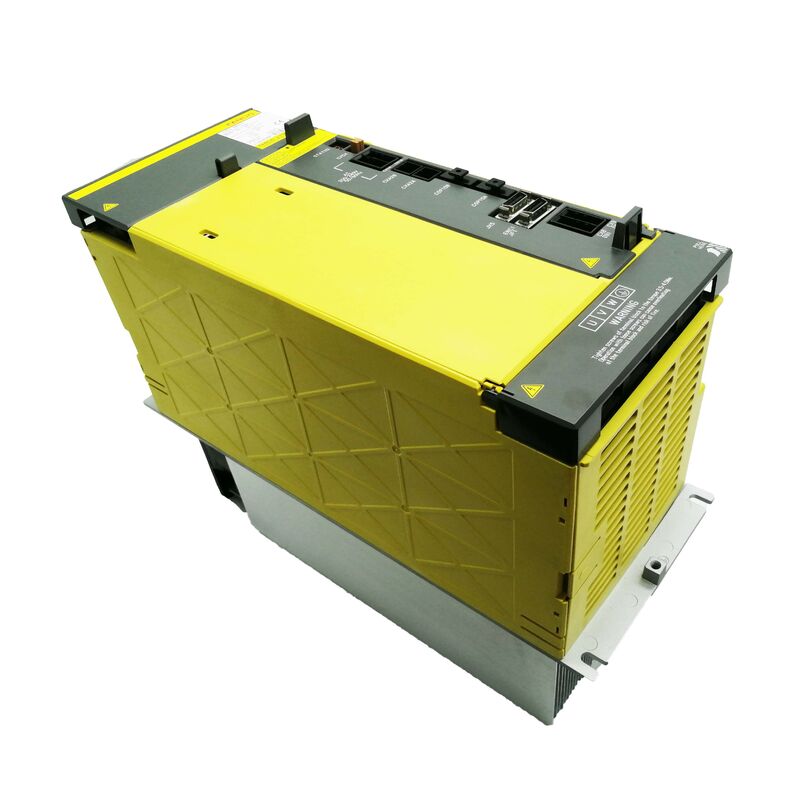

ماژول تقویت کننده سروو FANUC A06B-6127-H202 Alpha i — دو محوره AiSV-10/10HV برای سیستم های CNC 400 ولت

یک جزئیات در مشخصات این تقویت کننده وجود دارد که بیش از هر چیز دیگری اهمیت دارد: "HV" در نامگذاری آن یک برچسب جزئی نیست. این کل دنیای الکتریکی را که این درایو به آن تعلق دارد تعریف می کند — ورودی سه فاز 400 ولت AC, کلاس ولتاژ بالا پلتفرم سروو Alpha i FANUC، که از ابتدا برای ماشین ابزار CNC بزرگتر که با زیرساخت برق استاندارد اروپایی و صنعتی کار می کنند، طراحی شده است.

اگر دستگاه شما با ولتاژ 400 ولت کار می کند و کنترل CNC شما سری FANUC 30i، 31i، 32i یا 35i است، A06B-6127-H202 واحد مورد نیاز شماست. ماژول سروو با ورودی 200 ولت را نمی توان در اینجا جایگزین کرد. معماری قدرت متفاوت است و تمایز اساسی است.

ما A06B-6127-H202 را در شرایط نو و دست دوم (بازرسی شده) موجود داریم که آماده ارسال در سراسر جهان در عرض 0 تا 3 روز کاری است.

سری 6127: پلتفرم ولتاژ بالا نسل اول Alpha i

سری A06B-6127 نشان دهنده خانواده ماژول تقویت کننده سروو ولتاژ بالا Alpha i FANUC است — نسل اول درایوهایی که به طور خاص برای محیط های CNC 400 ولت ساخته شده اند. در حالی که ماژول های Alpha i 200 ولت (مانند سری 6096 و 6117) مراکز ماشین کاری استاندارد ولتاژ را سرویس می دهند، سری 6127 برای کلاس متفاوتی از ماشین ها طراحی شده است: مراکز ماشین کاری بزرگتر، سلول های تراشکاری سنگین و سیستم های دقیق که اغلب در تأسیسات صنعتی اروپایی، ژاپنی و با مشخصات بالا یافت می شوند که در آنجا ولتاژ سه فاز 400 ولت استاندارد شبکه است.

H202 در ابتدای محدوده دو محوره در این خانواده قرار دارد. نامگذاری "SVM2" آن تأیید می کند که دو محور سروو مستقل را به طور همزمان — L و M — از داخل یک محفظه ماژول واحد هدایت می کند. هر دو کانال دارای رتبه 10 آمپر هستند، که آن را برای موتورهای سروو آلفا کوچکتر که در محورهای ثانویه یا دقیق در سیستم های کنترل شده با 30i/31i استفاده می شوند، مناسب می کند.

مدل های جانشین در همان نقش — مانند سری A06B-6290 — از حدود سال 2011 به بعد شروع به جایگزینی 6127 کردند. این تغییر نسل به معنای پایگاه نصب قابل توجهی از ماشین هایی است که هنوز از ماژول های 6127 HV استفاده می کنند، و تقاضا برای جایگزینی H202 همچنان ثابت است.

مشخصات فنی

چرا HRV در این درایو مهم است

یک جنبه از سری 6127 که برای هر مهندس نگهداری یا تدارکات ارزش درک دارد: HRV — کنترل بردار پاسخ بالا — الگوریتم سروو است که نحوه ارتباط CNC FANUC با این ماژول های تقویت کننده را برای دستیابی به بسته شدن حلقه موقعیت و سرعت دقیق، حاکم می کند.

A06B-6127-H202 از HRV2 و HRV3 پشتیبانی می کند. به طور خاص HRV3 به CNC اجازه می دهد تا حلقه های سروو را با فرکانس های نمونه برداری بالاتر اجرا کند، که حرکت قابل توجهی روان تر را در سرعت های تغذیه پایین و دقت موقعیتی دقیق تر در طول کانتورینگ پیچیده تولید می کند. برای ماشین هایی که کیفیت پرداخت سطح در آنها اهمیت دارد — ماشین کاری قالب دقیق، قطعات هوافضا، کارهای دقیق قالب — قابلیت HRV درایو به اندازه رتبه جریان آن مهم است.

این قابلیتی نیست که در نسل های مختلف درایو قابل تعویض باشد. هنگام جایگزینی H202، واحد ورودی باید از همان سطح HRV که CNC دستگاه برای استفاده از آن پیکربندی شده است، پشتیبانی کند. یک درایو با پشتیبانی HRV پایین تر که در ماشینی با پارامترهای HRV3 نصب شده است، نیاز به تنظیم پارامتر دارد — یا در هنگام راه اندازی آلارم می دهد.

H202 در زمینه: خانواده دو محوره HV

در سری 6127، پسوند شماره قطعه هم تعداد محور و هم جریان خروجی را رمزگذاری می کند. "2" در H2xx به معنای دو محوره (دو کانال در یک ماژول) است. عدد بعدی محدوده جریان را مشخص می کند: H202 با 10/10 آمپر کوچکترین نوع دو محوره HV است، با مقیاس بندی سری تا H203 (20/20)، H205 (20/40)، H206 (40/40)، H207 (40/80) و H209 (80/80). ماژول های تک محوره HV دارای نامگذاری H1xx هستند؛ ماژول های سه محوره H3xx هستند.

این از نظر عملی مهم است: اگر دستگاه شما از H203 یا H205 استفاده می کند، H202 نمی تواند جایگزین شود — نه به دلیل تفاوت رابط، بلکه به دلیل اینکه رتبه جریان خروجی با موتورهای دستگاه شما مطابقت نخواهد داشت. همیشه قبل از سفارش، شماره قطعه کامل را تأیید کنید.

گزینه های وضعیت توضیح داده شده است

واحدهای نوبه عنوان موجودی اصلی FANUC، استفاده نشده، تهیه می شوند و دارای 12 ماه گارانتی از انبار ما هستند. برای تأسیساتی با تحمل خرابی کم یا ماشین هایی که در محیط های با استفاده بالا کار می کنند، یک واحد نو، هرگونه عدم اطمینان در مورد سابقه خدمات قبلی را از بین می برد.

واحدهای دست دوم (بازرسی شده)بررسی شده اند و دارای 3 ماه گارانتی هستند. آنها یک گزینه عملی برای تأسیساتی هستند که بودجه MRO را مدیریت می کنند، یا در مواردی که H202 به عنوان یک یدکی ثانویه به جای جایگزین اولیه مورد نیاز است. هر دو گزینه در بسته بندی اصلی ارسال می شوند.

سفارش، پرداخت و حمل و نقل

ارسال در سراسر جهان از طریق DHL و FedEx. اکثر سفارشات در عرض 0 تا 3 روز کاری پس از تأیید پرداخت از تأسیسات ما خارج می شوند. حمل و نقل ترکیبی برای سفارشات چند قلمی موجود است.

گزینه های پرداخت:

• انتقال بانکی (T/T) — برای تمام مقادیر سفارش پذیرفته می شود
• پی پال — برای سفارشات تا 500 دلار
• وسترن یونیون — برای تمام مقادیر سفارش پذیرفته می شود

وظایف واردات و مالیات های محلی در مقصد مسئولیت خریدار است. اگر قبل از سفارش نیاز به تخمین هزینه حمل و نقل برای کشور خود دارید، با ما تماس بگیرید و ما به سرعت تأیید خواهیم کرد.

گارانتی و مرجوعی

مرجوعی در صورتی پذیرفته می شود که واحدها آسیب دیده، ناقص، یا غیر از آنچه شرح داده شده است، برسند — یا در عرض 4 روز از دریافت غیر قابل کارکرد باشند. هزینه حمل و نقل مرجوعی به عهده خریدار است. اقلام باید در وضعیت اصلی با برچسب گارانتی دست نخورده مرجوع شوند.

خرابی های ناشی از خطاهای نصب، پارامترسازی نادرست، یا اتصالات منبع تغذیه ولتاژ بالا نامناسب، خارج از پوشش گارانتی هستند. اگر در مورد سازگاری با پیکربندی خاص دستگاه خود تردید دارید، قبل از خرید با ما تماس بگیرید.

سوالات متداول

س1: دستگاه من از سیستم سروو 200 ولت استفاده می کند — آیا می توان از A06B-6127-H202 به عنوان جایگزین در صورت ارتقاء منبع تغذیه استفاده کرد؟

خیر. سری 6127 HV صرفاً یک نسخه با ولتاژ قابل انتخاب از درایو 200 ولت نیست. این یک پلتفرم سخت افزاری متمایز با اجزای مرحله قدرت متفاوت، نیازهای ماژول منبع تغذیه متفاوت (واحد تغذیه aiPS-HV سری HV) و پیکربندی های سیم کشی متفاوت است. این دو سیستم قابل تعویض نیستند و تلاش برای نصب یکی به جای دیگری نیاز به بیش از تعویض منبع تغذیه دارد — معمولاً شامل تغییرات در کل بخش سروو کابینت دستگاه می شود. اگر سیستم فعلی شما با ولتاژ 200 ولت کار می کند، جایگزین صحیح متعلق به سری Alpha i 200 ولت است، نه 6127 HV.

س2: تفاوت بین A06B-6127-H202 و A06B-6290-H202 چیست؟

6290-H202 جایگزین نسل دوم برای 6127-H202 است که از حدود سال 2011 معرفی شده است. هر دو درایوهای دو محوره AiSV-10/10HV هستند، اما سری 6290 شامل الکترونیک کنترل به روز شده است و با نسل های جدیدتر CNC FANUC از جمله 0i-MD و 0i-TD و همچنین 31i-B و پلتفرم های مرتبط سازگار است. 6127-H202 واحد نسل اول است که عمدتاً با کنترل های 30i/31i مدل A مطابقت دارد. اگر دستگاه شما در ابتدا با 6127-H202 ساخته شده است، جایگزینی آن با 6290-H202 به طور کلی امکان پذیر است اما نیاز به بررسی پارامتر و تأیید سازگاری CNC دارد — تضمین نمی شود که "plug-and-play" باشد.

س3: H202 دارای دو محور است — آیا این بدان معناست که هر دو محور باید روی یک ماژول باشند، و اگر فقط یک محور معیوب باشد چه اتفاقی می افتد؟

بله، H202 یک ماژول واحد است که هر دو محور L و M را هدایت می کند. دو کانال از نظر فیزیکی با هم محفظه و تغذیه می شوند. اگر تشخیص ها تأیید کنند که فقط یک کانال محور خراب شده است، کل ماژول H202 همچنان باید جایگزین شود — کانال ها به طور مستقل قابل سرویس دهی یا جایگزینی نیستند. هنگام نصب جایگزین، هر دو محور از ماژول جدید فعال خواهند شد، بنابراین محور قبلاً کار کننده به طور موثر یک درایو "تازه" نیز دریافت می کند. این یک رویه استاندارد با تقویت کننده های سروو ماژولار از این طراحی است.

س4: باتری A06B-6127-H202 از چه باتری استفاده می کند و آیا نیاز به تعویض دوره ای دارد؟

H202 از باتری لیتیومی Panasonic BR-2-3 AGCT4A استفاده می کند که داده های حافظه پشتیبان (معمولاً داده های موقعیت مطلق انکودر) را هنگام خاموش بودن برق اصلی حفظ می کند. عمر باتری بسته به شرایط استفاده و نگهداری متفاوت است، اما تعویض دوره ای به عنوان بخشی از نگهداری معمول در ماشین هایی که از این درایو استفاده می کنند توصیه می شود. هنگام تعویض باتری، مهم است که قطعات فلزی برهنه در پنل را لمس نکنید — به ویژه، از تماس با بخش های مدار قدرت ولتاژ بالا خودداری کنید، زیرا ولتاژ بالا باقی مانده ممکن است پس از خاموش شدن روی خازن ها باقی بماند. قبل از کار در داخل کابینت درایو، یک دوره انتظار تخلیه ایمن را طبق مشخصات در دفترچه راهنمای نگهداری دستگاه دنبال کنید.س5: این ماژول در ابتدا در یک مرکز ماشین کاری ساخته شده در اروپا نصب شده بود. آیا می تواند با استانداردهای برق منطقه ای دیگر کار کند؟A06B-6127-H202 برای ورودی سه فاز 400 ولت AC طراحی شده است که با منبع تغذیه صنعتی استاندارد اروپایی (معمولاً 380-415 ولت بسته به کشور) مطابقت دارد. همچنین با سیستم های 400 ولت در ژاپن (هنگام استفاده از منبع تغذیه صنعتی 400 ولت)، بخش هایی از آسیا و سایر مناطق با ولتاژ معادل سازگار است. این دستگاه برای سیستم های سه فاز 200 ولت یا 240 ولت بدون ترانسفورماتور افزاینده و ماژول منبع تغذیه ولتاژ بالا مناسب نیست. اگر مطمئن نیستید که ولتاژ منبع تغذیه تأسیسات شما با الزامات این درایو مطابقت دارد، قبل از سفارش با یک مهندس برق تأیید کنید — کار کردن یک درایو 400 ولت با منبع تغذیه ناسازگار منجر به شرایط خطا یا آسیب سخت افزاری فوری می شود.
