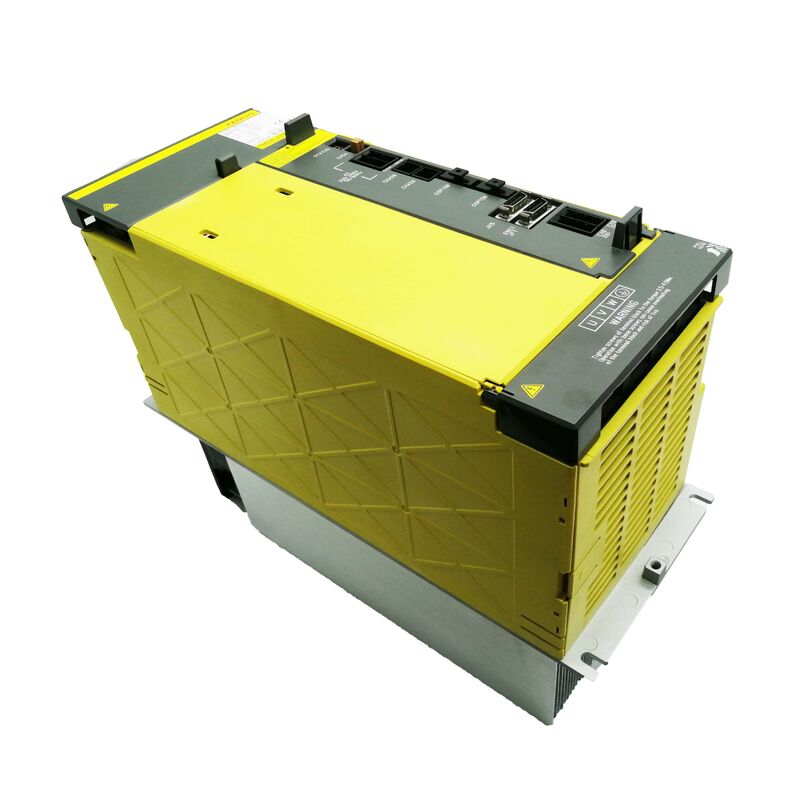

FANUC A06B-6127-H106 ماژول تقویت کننده آلفا i سرو AiSV-180HV تک محور، 58A نامگذاری شده، برای محورهای CNC 400V در حال چرخش بالا

تمام محورها در یک مرکز ماشینکاری بزرگ برابر نیستند. اسپندل بیشتر بار برش را حمل می کند، اما محورهای خطی X، Y، Z در یک گانتری سنگین یا آسیاب حفاری،یا عبور اصلی بر روی یک مرکز بزرگ چرخش تقاضا servo drives است که می تواند جریان مداوم بالا را حفظ کند در حالی که بدون اشتباه در حال رسیدگی به اوج شتاب حاد است. این دقیقاً شرایط عملیاتی است کهA06B-6127-H106برای این طراحی شده بود

نامگذاری شدهAiSV-180HVدر پلت فرم فرایندهای ولتاژ بالا Alpha i FANUC، این واحد واحد محوری با بالاترین جریان در خانواده 6127 HV است.58A قدرت خروجی نامی و ظرفیت 180A اوج آن را در یک کلاس متفاوت از کوچک تر دو محور H202 و H203 ماژولها قرار می دهد، اما به سختی آن را در دستگاه هایی که به آن نیاز دارند، هدایت می کند.

ما A06B-6127-H106 را در حالت جدید و استفاده شده (بررسي شده) ذخیره می کنیم، آماده برای ارسال در سراسر جهان در عرض 0 ٪3 روز کاری.

جایی که این درایو مناسب است: استفاده از محور بزرگ و چرخش بزرگ

سری 6127 جایگاه خاصی در معماری سرو FANUC دارد: ورودی سه فاز 400 ولت ، رابط کنترل فیبر نوری FSSB ، طراحی شده برای استفاده با سیستم های CNC مدل 30i ، 31i ، 32i و 35i.در داخل اون خانواده، H106 ماژول تک محوری در انتهای بالای محدوده جریان است.

ماژول های تک محور (H1xx) کل ظرفیت محرک را در یک کانال موتور متمرکز می کنند. هیچ گونه اشتراک مرحله قدرت یا منابع کنترل با محور دوم وجود ندارد.برای یک ماشین که یک محور بار مکانیکی قابل توجهی را حمل می کند، محور Z یک مرکز ماشینکاری عمودی بزرگ، میز درایو در یک آسیاب سوراخ افقی سنگین،یا محور تغذیه اصلی یک سیستم با بی وقفه بالا ️ پیکربندی تک محور تضمین می کند که ظرفیت نامی کامل به طور انحصاری به آن محور در دسترس است.

نرخ جریان اوج 180A در اینجا به ویژه مرتبط است.جریان اوج تعیین می کند که چگونه به سرعت درایو می تواند بار بی وقفه بالا شتاب و چگونه به شدت آن را می تواند مزاحم اختلال در طول برش. A 180A peak from a 58A rated drive means the amplifier can deliver roughly three times its continuous rating in short bursts — the kind of headroom that keeps a heavy axis responsive rather than sluggish under dynamic load changes.

مشخصات فنی

معنی "استفاده از آن متوقف شده" و چرا برای خرید اهمیت دارد

FANUC به طور رسمی تولید A06B-6127-H106 را متوقف کرده است. سری 6127 HV توسط نسل دوم سری 6290 HV جایگزین شده است.که همان فضای کاربردی 400 ولت را با الکترونیک به روز شده و سازگاری کنترل گسترده تر اداره می کند.

در عمل، این بدان معنی است که منابع جدید از موجودی قدیمی (NOS) تبدیل به مسیر اصلی برای واحدهای جایگزین شده است نه عرضه مستقیم کارخانه. It does not mean the drive has disappeared from the market — significant stocks remain available through specialist industrial distributors and MRO suppliers globally — but it does introduce a variable: در دسترس بودن نوسان می کند و مجموعه واحدهای اصلی که واقعاً استفاده نمی شوند فقط با گذشت زمان کاهش می یابد.

برای مهندسان تعمیر و نگهداری که دارایی های بزرگ CNC را مدیریت می کنند که این درایو را اجرا می کنند، محاسبه خرید تغییر می کند. یک واحد مورد استفاده و آزمایش شده ممکن است امروز انتخاب عملی باشد.اما اگر دستگاه مورد نظر یک دارایی تولید بلند مدت بدون برنامه ریزی مسیر ارتقاء باشد، به دست آوردن یک واحد جدید ذخیره در حال حاضر در حالی که موجود است یک تصمیم ارزشمند است که قبل از دسترسی به یک عامل محدود کننده است.

H106 در مقابل سایر ماژول های 6127 HV: انتخاب درجه فعلی مناسب

سری 6127 طیف گسترده ای از پیکربندی های تک محوری و دو محوری را پوشش می دهد. در محدوده تک محوری (H1xx) ، تفاوت اصلی ظرفیت جریان است ،که به اندازه سرو موتور که در حال حرکت است نقشه می کشد.:

H102 پایان پایین را در 10A نامگذاری شده (AiSV-10HV) کنترل می کند ، مناسب موتورهای ولتاژ بالا کوچکتر در محورهای کمتر سخت است. حرکت از طریق H103 (20A) ، H104 (40A) ، H105 (80A) ،H106 در 58A در طبقه وسط بالا قرار دارد اما این 58A استمستمر، با 180A اوج در دسترس. 180 در نام تجاری مدل درایو (AiSV-180HV) به این رقم اوج اشاره دارد، نه درجه بندی مستمر.

این تمایز در هنگام بررسی متقابل سازگاری با موتور در دستگاه شما مهم است. کلید همیشه نیاز به جریان نامشخصی مداوم و جریان اوج موتور است.اگر درخواست شما در ابتدا یک H106 مشخص شده است، شما به H106 نیاز دارید. نه یک نوع رتبه پایین تر و نه یک نوع رتبه بالاتر در خانواده نمی تواند بدون تغییر پارامتر جایگزین شود و مهمتر از همه،بدون اینکه بررسي شود که برق ثابت در موتور جدید با آنچه موتور و برنامه مورد نیاز است مطابقت دارد.

گزینه های شرایط

واحدهای جدید (غیر استفاده شده)از انبوهی که در فانوک تولید می شود تهیه می شود. با توجه به وضعیت متوقف شده این محصول، واحدهای جدید واقعی به طور فزاینده ای کمیاب می شوند. تمام واحدهای جدید دارای گارانتی 12 ماهه از کارخانه ما هستند.

واحدهای مورد استفاده (بررسی شده)از نظر عملکردی مورد بررسی قرار گرفته اند و دارای یک گارانتی سه ماهه هستند. برای تاسیسات که هزینه ی وقفه ی کار، یک کار اضافی را نسبت به یک جایزه تحت شرایط توجیه می کند،یک واحد مورد استفاده آزمایش شده یک راه حل عملی و فوری استهر دو حالت در بسته بندی اصلی ارسال میشن

سفارش، پرداخت و حمل و نقل

در سراسر جهان از طریق DHL و FedEx ارسال می شود. اکثر سفارشات از تاسیسات ما در0 تا 3 روز کاریپس از تایید پرداخت، حمل و نقل ترکیبی برای سفارشات چند موردی در دسترس است.

گزینه های پرداخت:

• انتقال بانکی (T/T) برای تمام مقادیر سفارش پذیرفته شده است
• پيپال برای سفارشات تا 500 دلار
• وسترنیون برای تمام مقادیر سفارش پذیرفته شده است

تعرفه های وارداتی و مالیات های محلی در مقصد مسئولیت خریدار است. اگر نیاز به برآورد هزینه حمل و نقل برای کشور خاص خود دارید، قبل از سفارش با ما تماس بگیرید.

گارانتی و بازگشت

بازگشت ها قبول می شوند وقتی یک واحد آسیب دیده، ناقص، یا همانطور که توصیف شده است یا ثابت می شود که در عرض یک ماه کار نمی کند4 روز پس از دریافت. کالاها باید در حالت اصلی با برچسب ضمانت دست نخورده برگردانده شوند. حمل و نقل بازگشت مسئولیت خریدار است.

خرابی ناشی از نصب نادرست، پیکربندی نامناسب پارامترها، مشخصات موتور نامناسب، یا آسیب فیزیکی پس از تحویل خارج از پوشش گارانتی است.

پرسش های مکرر

سوال1: چه نوع ماشینی معمولا از A06B-6127-H106 استفاده می کند؟

این درایو بیشتر در مراکز بزرگ فرمت ماشینکاری CNC، آسیاب های کشش افقی سنگین، سلول های بزرگ چرخدار،و سیستم های تولید بار محوری بالا ساخته شده در اطراف کنترل کننده های CNC FANUC 30i یا 31i. The 58A continuous / 180A peak current rating is suited to servo motors driving axes with significant mechanical inertia or high cutting resistance — situations where a smaller current-rated drive would either fault under peak load demands or run too close to its continuous limit to provide adequate thermal headroomورودی ۴۰۰ ولت همچنین آن را به طور محکم در تاسیسات صنعتی استاندارد اروپایی و مشخصات بالا به جای محیط های کارگاه استاندارد ۲۰۰ ولت قرار می دهد.

سوال2: درایو به عنوان متوقف شده ذکر شده است ‬ آیا هنوز هم در هر جایی تولید می شود؟

شماره FANUC تولید A06B-6127-H106 و سری گسترده تر 6127 را متوقف کرده است. آنچه در بازار باقی مانده ترکیبی از واحدهای اصلی جدید و قدیمی است که توسط توزیع کنندگان نگهداری می شود،واحدهای مازاد استفاده شده از تعمیرات ماشین، و واحدهای تعمیر شده / تعویض شده. هیچ یک از این ها از تولید فعلی ناشی نمی شوند. پلت فرم جانشین برای دستگاه های جدید سری A06B-6290 است،اما این فقط برای ماشین هایی که در حال تغییر ابزار یا ارتقا هستند قابل استفاده است برای ماشین هایی که در حال حاضر 6127-H106 را در محیط 30i/31i اجرا می کنند، جایگزین مستقیم هنوز هم H106 است.

سوال 3: آیا A06B-6127-H106 را می توان با یک منبع برق 480 ولت استفاده کرد، یا این یک واحد 400 ولت است؟

مشخصات برای ورودی قدرت اصلی شامل سه فاز ۴۰۰ ولت AC تا ۴۸۰ ولت AC با یک انحراف مجاز از ۱۵٪ تا ۱۰٪ است.این به این معنی است که درایو از نظر فنی با منابع در سراسر این محدوده سازگار است. سیستم های 400V استاندارد در اروپا و بخش هایی از آسیا، و همچنین منابع 480 ولت که معمولاً در تاسیسات صنعتی آمریکای شمالی یافت می شود. ولتاژ مدار کنترل به صورت جداگانه با 200-240 ولت تک فاز تامین می شود ،که همچنین هم استاندارد های تک فاز 200 و 240 ولت را پوشش می دهد. قبل از اتصال به هر منبع ، اطمینان حاصل کنید که ولتاژ اصلی و کنترل با مشخصات مطابقت دارند و در محدوده تحمل ذکر شده قرار دارند.

سوال ۴: دستگاه من یک آژیر سروآلارم را در محور این تقویت کننده نشان می دهد. چگونه می توانم قبل از سفارش جایگزینی H106 مشخص کنم که آیا خود آن معیوب است؟

تشخیص سیستماتیک در اینجا مهم است، به ویژه با توجه به هزینه این درایو. ابتدا با بررسی اینکه آیا سی ان سی آلارم را به عنوان یک مشکل سخت افزاری در محور خاص گزارش می کند (بررخی زیاد تقویت کننده،خطای IPM، یا از دست دادن ارتباطات در محور FSSB) در مقابل یک خطای موتور یا کدگذاری. اگر آلارم یک خطای IPM یا ترانزیستور خروجی باشد، تقویت کننده علت احتمالی تر است.همچنین کابل های قدرت موتور را برای آسیب های عایق یا مدار کوتاه بررسی کنید. یک مشکل پیچ و تاب موتور می تواند یک تقویت کننده جدید را نابود کند اگر بدون بررسی بار نصب شود.مقاومت پیچ و تاب موتور و مقاومت عایق به زمین (به طور ایده آل > 1MΩ در 500V DC) را قبل از نصب یک درایو جایگزین اندازه گیری کنید.اگر CNC گزارش خطا ارتباطی FSSB به طور خاص برای این محور، قبل از اینکه نتیجه گیری کنید که مشکل درایو است، اتصال کابل فیبر نوری بین CNC و تقویت کننده را بررسی کنید.

Q5: آیا لازم است که پارامترهای سرو را هنگام نصب H106 جایگزین بارگیری مجدد کنیم؟

در اکثر موارد، بله. هنگام تعویض یک ماژول تقویت کننده در یک سیستم 30i / 31i، CNC باید درایو جدید را در اتوبوس FSSB تشخیص دهد و تعیین محور را تأیید کند.اگر دستگاه از یک کدگر موقعیت مطلق استفاده می کند، موقعیت مرجع مطلق به طور معمول از دست داده می شود و باید پس از نصب و استفاده از محرک دوباره ایجاد شود. Servo tuning parameters stored in the CNC (not in the drive itself) are generally preserved — they live in the CNC's non-volatile memory — but it is strongly recommended to back up the CNC parameter file before any hardware replacementدر برخی از پیکربندی ها، پارامترهای ابتدای محرک خاص ممکن است نیاز به تایید یا دوباره وارد شوند.برای روش های خاصی که برای تولید کنترل شما قابل استفاده است، به مستندات تعمیر و نگهداری سازنده ماشین یا راهنمای FANUC B-65282 مراجعه کنید..
