| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-6117-H304 |

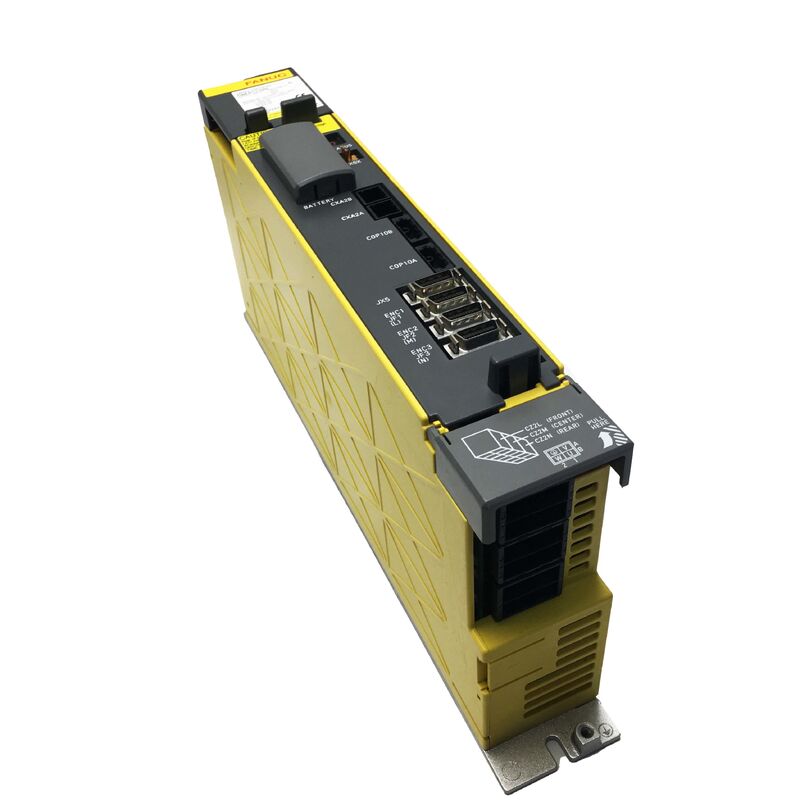

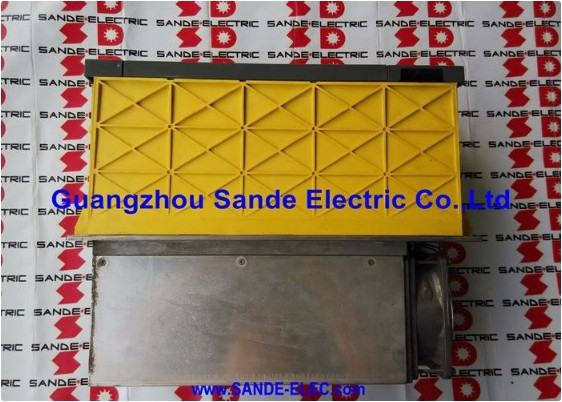

سه محور در یک ماژول واحد، با چیدمان جریان نامتقارن. این جزئیات طراحی، مشخصه اصلی A06B-6117-H304 است و درک آن سریعترین راه برای اطمینان از سفارش قطعه صحیح است.
H304 بزرگترین درایو سه محوره در خانواده تقویت کننده های سروو Alpha i سری 6117 FANUC است.
با نام SVM3-20/20/40i (AiSV-20/20/40)، سه محور سروو را به طور همزمان از یک واحد فشرده هدایت می کند — اما برخلاف ماژول سه محوره متقارن که در آن تمام کانال ها جریان نامی یکسان را حمل می کنند، H304 توان خود را به طور نابرابر تخصیص می دهد: محورهای L و M هر کدام با 6.5 آمپر و محور N با 13 آمپر رتبه بندی شده اند.
این رتبه بندی دو برابر محور N منطق عملی دارد و شکل می دهد که این ماژول در ماشین کجا قرار می گیرد.
Sande Electric، A06B-6117-H304 را در شرایط نو و دست دوم (بازرسی شده) موجود دارد و ارسال جهانی در 0 تا 3 روز کاری انجام می شود.
سری 6117 نشان دهنده نسل اصلی سروو Alpha i 200 ولت FANUC است — خانواده درایو ماژولار که ستون فقرات سیستم های CNC FANUC را در نسل های کنترل 0i-C/D و 30i/31i تشکیل داد.
برخلاف سری آلفای قبلی (6090، 6096) یا سری بتا (6130، 6132، 6134)، خط تولید Alpha i سری 6117 الگوریتم های کنترل جریان HRV2 و HRV3، عرض ماژول باریکتر 60 میلی متری با معماری هیت سینک خارجی، و ارتباط فیبر نوری FSSB را به صورت استاندارد به ارمغان آورد.
این ماژول ها در یک کابینت باس DC مشترک در کنار ماژول منبع تغذیه aiPS نصب می شوند که ولتاژ AC 200 ولت ورودی را به باس DC تنظیم شده تبدیل می کند.
ورودی باس DC نامی H304، 283 تا 325 ولت DC با توان کل 9.5 کیلووات است — این بودجه توان به هر سه محور تغذیه می شود و درک آن هنگام تعیین اندازه منبع تغذیه برای پیکربندی کابینت شما اهمیت دارد.
در خانواده 6117، ماژول از تک محوره (H1xx)، دو محوره (H2xx) تا سه محوره (H3xx) متغیر است. H304 در بالای محدوده سه محوره قرار دارد و با تخصیص نامتقارن جریان محور از H303 متمایز می شود.
SVM3-20/20/20i (H303) و SVM3-20/20/40i (H304) هر دو ماژول های سه محوره از یک خانواده هستند و در نگاه اول H304 شبیه H303 با یک کانال ارتقا یافته به نظر می رسد. اما انتخاب طراحی منعکس کننده تفاوت های واقعی بارگذاری محور در مراکز ماشینکاری CNC است.
در یک مرکز ماشینکاری عمودی معمولی، محورهای X و Y میز و ستون را در صفحه افقی حرکت می دهند — اینها حرکات نسبتاً سبکی هستند، حتی در سرعت بالا، زیرا گرانش در برابر حرکت افقی کار نمی کند. محور Z متفاوت است.
این محور سر اسپیندل یا میز را به صورت عمودی حرکت می دهد، مستقیماً در برابر گرانش مقاومت می کند، اغلب در حالی که در برابر یک قطعه کار سنگین قفل می شود.
برش های محور Z شامل نیروهای برش بالاتر در جهت تغذیه است. محور N — که در بسیاری از پیکربندی های ماشین به محور Z یا یک محور اصلی با بار مشابه متصل می شود — از ظرفیت جریان نامی اضافی 13 آمپر بهره می برد.
به همین دلیل است که جایگزینی H304 با H303 ساده نیست: موتور محور N در ماشین شما با خروجی نامی 13 آمپر H304 مطابقت داده شده است. اجرای آن از یک کانال 6.5 آمپر باعث می شود تقویت کننده تحت شرایط برش معمولی در برابر جریان بیش از حد خطا کند.
| پارامتر | جزئیات |
|---|---|
| شماره قطعه | A06B-6117-H304 |
| همچنین شناخته شده به عنوان | A06B6117H304 |
| نام FANUC | SVM3-20/20/40i / AiSV-20/20/40 |
| سری | FANUC 6117 Alpha i |
| تعداد محور | 3 محور (L + M + N) |
| ورودی نامی | 283–325 ولت DC، 9.5 کیلووات |
| جریان خروجی نامی محور L | 6.5 آمپر |
| جریان خروجی نامی محور M | 6.5 آمپر |
| جریان خروجی نامی محور N | 13 آمپر |
| ولتاژ خروجی نامی | 240 ولت AC |
| رابط کنترل | FSSB (گذرگاه سروو سریال فیبر نوری) |
| پشتیبانی HRV | HRV2 و HRV3 |
| برد سیم کشی داخلی | A16B-2203-0680 |
| PCB کنترل داخلی | A20B-2101-004x |
| پیکربندی ترانزیستور | دو ماژول 600 ولت/50 آمپر (محورهای L، M) + یک ماژول بزرگتر (محور N) |
| عرض فیزیکی | 60 میلی متر |
| خنک کننده | هیت سینک خارجی + فن های خنک کننده داخلی و خارجی |
| موتورهای سازگار | موتورهای سروو AC ai4/4000 تا ai8/3000i Alpha i |
| CNC سازگار | FANUC 0i-C/D، 30i، 31i، 32i |
| نیاز دارد | ماژول منبع تغذیه aiPS (سری 200 ولت) |
| سازنده | FANUC، ژاپن |
| گواهینامه | CE |
| شرایط موجود | نو / دست دوم (بازرسی شده) |
| حداقل تعداد سفارش | 1 قطعه |
| تامین روزانه | تا 100 عدد |
| ارسال | 0 تا 3 روز کاری از پرداخت تایید شده |
| بسته بندی | بسته بندی اصلی |
این دو ماژول تقریباً یکسان به نظر می رسند. همان سری، همان عرض فیزیکی، همان رابط FSSB، همان تناسب کابینت. کدهای عددی در انتهای شماره قطعه تنها تمایز دهنده ای هستند که اهمیت دارند:
A06B-6117-H303 = SVM3-20/20/20i — هر سه محور با خروجی نامی 6.5 آمپر. زمانی استفاده می شود که هر سه محور ماشین دارای الزامات جریان مشابهی باشند — اغلب در مراکز ماشینکاری کوچکتر یا ماشین هایی که بار محور Z به طور قابل توجهی سنگین تر از X/Y نیست، یافت می شود.
A06B-6117-H304 = SVM3-20/20/40i — محورهای L و M با 6.5 آمپر، محور N با 13 آمپر. زمانی استفاده می شود که محور سوم بار مکانیکی سنگین تری را حمل می کند و به قابلیت جریان پیوسته بالاتری نیاز دارد.
اگر ماشین شما در اصل با H304 مجهز شده باشد و شما H303 را نصب کنید، سیستم ممکن است به درستی مقداردهی اولیه شود اما تحت هر بار برش معنی داری در محور N خطا خواهد کرد. برعکس، نصب H304 به جای H303 از نظر سخت افزاری معمولاً امکان پذیر است اگر بودجه منبع تغذیه aiPS از آن پشتیبانی کند — اما این همیشه باید قبل از نصب با مستندات الکتریکی اصلی ماشین شما تأیید شود.
واحدهای نوسهام اصلی FANUC، استفاده نشده، با گارانتی 12 ماهه. برای تاسیساتی که خرابی سه محوره به معنای توقف کامل ماشین است، یک واحد نو عدم قطعیت تاریخچه خدمات را از بین می برد.
واحدهای دست دوم (بازرسی شده)دارای گارانتی 3 ماهه هستند و گزینه انبارداری عملی را برای مهندسان نگهداری که به یک قطعه یدکی کارآمد در قفسه نیاز دارند، بدون زمان انتظار سفارش واحد نو، ارائه می دهند. سری 6117 یک پلتفرم بالغ است — واحدهای دست دوم با کیفیت معمولاً قطعات یدکی کارآمد قابل اعتماد هستند.
برای تأیید در دسترس بودن موجودی فعلی قبل از سفارش با ما تماس بگیرید، زیرا در دسترس بودن خاص وضعیت متغیر است.
ارسال جهانی از طریق DHL و FedEx در عرض0 تا 3 روز کاریاز پرداخت تایید شده. حمل و نقل ترکیبی برای سفارشات چند قلمی موجود است.
روش های پرداخت پذیرفته شده:
وظایف واردات و مالیات های محلی مسئولیت خریدار است. در صورت نیاز به برآورد هزینه حمل و نقل قبل از پرداخت، با ما تماس بگیرید.
| وضعیت | گارانتی |
|---|---|
| نو / استفاده نشده | 12 ماه |
| دست دوم / بازرسی شده | 3 ماه |
مرجوعی ها زمانی پذیرفته می شوند که واحدها آسیب دیده، ناقص، غیر از توضیحات یا در عرض4 روز پس از دریافتغیر قابل استفاده باشند. واحد باید در وضعیت اصلی با برچسب گارانتی سالم باشد. هزینه حمل و نقل مرجوعی بر عهده خریدار است. خرابی های ناشی از سیم کشی نادرست، اتصال موتور محور نامناسب، یا آسیب فیزیکی پس از تحویل، خارج از پوشش گارانتی است.
س1: H304 دارای سه محور است — آیا می توان یک کانال محور معیوب را جدا کرد تا دو محور دیگر ماشین را در حال اجرا نگه دارند؟
خیر. A06B-6117-H304 یک ماژول یکپارچه واحد است که یک اتصال باس DC و یک لینک ارتباطی FSSB را با CNC به اشتراک می گذارد. اگر یک کانال محور دچار خطا شود — چه یک هشدار IPM در محور L و چه جریان بیش از حد در محور N — کل ماژول در وضعیت خطا قرار می گیرد و هر سه محور متوقف می شوند.
این اساساً با کابینتی که با سه ماژول تک محوره جداگانه ساخته شده است، متفاوت است، جایی که یک درایو معیوب دو درایو دیگر را عملی نگه می دارد. این یکی از مبادلات عملی فرم فاکتور فشرده سه محوره است: ردپای کوچکتر کابینت، اما خرابی یک واحد، هر سه محور را به طور همزمان از کار می اندازد.
برای ماشین هایی که زمان کار اسپیندل حیاتی است، داشتن یک H304 یدکی تست شده در قفسه ارزش در نظر گرفتن دارد.
س2: کدهای هشدار در نمایشگر LED H304 به چه معنا هستند و چگونه آنها را بخوانم؟
H304 دارای یک نمایشگر LED تک 7 قسمتی است که کدهای هشدار مخصوص محور را نمایش می دهد. کدهای تک رقمی برای کل ماژول اعمال می شود — به عنوان مثال، کد 1 نشان دهنده توقف فن خنک کننده داخلی است، کد 5 هشدار ولتاژ پایین لینک DC است، و کد F به معنای توقف فن خنک کننده خارجی است.
هنگامی که یک خطای مخصوص محور رخ می دهد، نمایشگر حرف یا عددی را نشان می دهد که هم نوع خطا و هم محور را مشخص می کند: کد های 8، 9 و A به ترتیب نشان دهنده جریان بیش از حد در محورهای L، M و N هستند، در حالی که کد های شروع شده با همان کاراکترها اما در توالی متفاوت، خطاهای IPM (ماژول قدرت هوشمند) را در همان محورها نشان می دهند.
کدهای ترکیبی (b، C، d، E) خطاهای همزمان چند محوره را پوشش می دهند. بررسی اینکه کدام کد هشدار خاص قبل از برداشتن ماژول ظاهر می شود، مهم است — خطای ارتباطی FSSB (کد L یا U) به کابل فیبر نوری یا کارت CNC اشاره دارد، نه به خود سخت افزار درایو.
س3: ماشین من هشدار IPM محور N را در این ماژول نشان می دهد. آیا این به این معنی است که ماژول خراب شده است، یا ممکن است موتور باعث آن شده باشد؟
یک هشدار IPM در محور N (کانال جریان بالا) می تواند از سخت افزار درایو یا موتور و کابل های آن ناشی شود.
IPM در درایو جریان بیش از حد را تشخیص می دهد و برای محافظت از خود خاموش می شود — اما دلیل آن جریان بیش از حد می تواند سیم پیچ موتور اتصال کوتاه شده، کابل برق موتور آسیب دیده با شکست عایق، یا خرابی واقعی سخت افزار درایو باشد.
قبل از محکوم کردن ماژول، ارزش دارد که مقاومت عایق بین هر فاز موتور و قاب موتور را با یک مگومتر 500 ولت DC اندازه گیری کنید — خواندن کمتر از 1 مگا اهم نشان دهنده این است که موتور یا کابل منبع خطا است.
اگر موتور و کابل تمیز بررسی شوند و هشدار بلافاصله پس از ریست، حتی بدون فرمان حرکت، برگردد، این بیشتر به خود ماژول درایو اشاره دارد.
س4: آیا A06B-6117-H304 با کنترلرهای FANUC 0i و 30i/31i سازگار است؟
بله، سری Alpha i 6117 با هر دو نسل کنترل سازگار است.
در یک سیستم FANUC 0i-C یا 0i-D، H304 از طریق FSSB به کارت سروو CNC متصل می شود و با مجموعه پارامترهای آن کنترلر کار می کند. در یک سیستم 30i، 31i یا 32i، همین ماژول تحت یک محیط پارامتری متفاوت — و توانمندتر — کار می کند که از الگوریتم های کنترل جریان کامل HRV3 که سخت افزار برای آن طراحی شده است، پشتیبانی می کند.
سخت افزار فیزیکی یکسان است؛ عملکرد کنترل به آنچه CNC برای استفاده پیکربندی شده است بستگی دارد.
اگر یک H304 جایگزین از انبار در ماشینی نصب می کنید، پارامترهای سروو که از قبل در CNC ذخیره شده اند، بدون تغییر به ماژول جایگزین اعمال می شوند، به شرطی که جایگزین همان شماره قطعه باشد و انواع موتور و پیکربندی های انکودر تغییر نکرده باشند.
س5: ماژول دارای دو فن خنک کننده ذکر شده است — چه نگهداری نیاز دارند و چگونه خرابی فن بر ماشین تأثیر می گذارد؟
H304 دارای یک فن داخلی (داخل محفظه ماژول) و یک فن خارجی نصب شده بر روی پره های هیت سینک است.
فن داخلی هوا را در سراسر دستگاه های قدرت داخل ماژول گردش می دهد؛ فن خارجی به دفع حرارت از هیت سینک کمک می کند.
خرابی فن ها هشدارهای خاصی را ایجاد می کنند: کد 1 برای توقف فن داخلی، کد F برای توقف فن خارجی. هر دو فن بدون نیاز به تعویض کل ماژول قابل تعویض هستند — عمر فن معمولاً در محدوده 10,000 تا 30,000 ساعت کارکرد بسته به دمای محیط است، بنابراین در ماشینی که روزانه دو یا سه شیفت کار می کند، تعویض فن در چرخه 5 تا 7 ساله نگهداری پیشگیرانه منطقی است.
خرابی فن باعث آسیب فاجعه بار فوری نمی شود، اما سیستم حفاظت حرارتی ماژول را در صورت افزایش دماهای داخلی بالاتر از آستانه تریپ از کار می اندازد — که می تواند به سرعت تحت بار در یک کابینت گرم اتفاق بیفتد. تمیز و بدون مانع نگه داشتن فضای داخلی کابینت و نظارت بر کدهای هشدار فن در طول بررسی های معمول، عمر ماژول را به طور قابل توجهی افزایش می دهد.
