| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-6114-H207 |

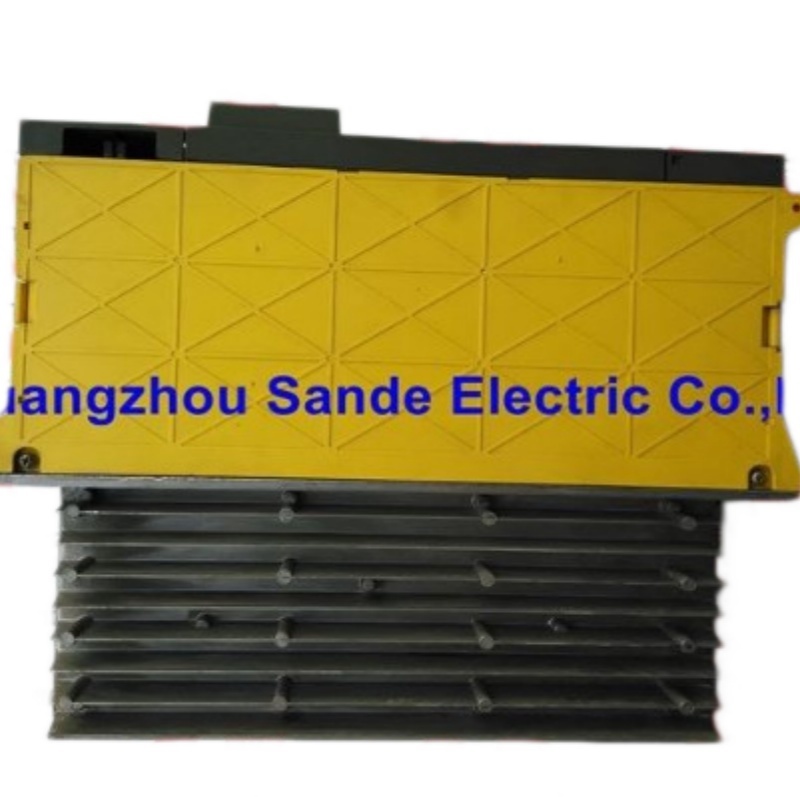

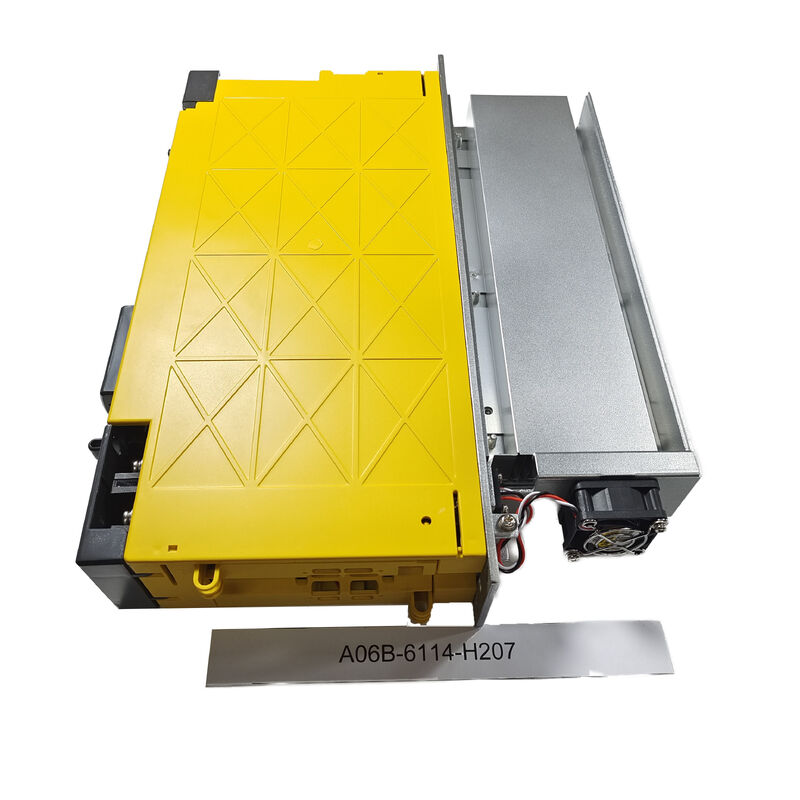

درA06B-6114-H207یکماژول تقویت کننده 2 محوری FANUC Alpha iدر خط تقویت کننده αi به عنوانαi SV 40/40، مطابق باSVM2-40/40iکلاس.
متعلق بهسری ورودی 200 ولتو بادستگاه های CNC سری i (مدل B) از طریق رابط FSSB، که آن را به طور مستقیم در معماری servo modular αi برای کنترل ماشین آلات قرار می دهد.
این مدل به طور معمول انتخاب می شود زمانی که یک ماشین نیاز به یک تقویت کننده دو محور واقعی در یک دستگاه متعادل40/40 کلاس فعلیدر کار عملی سرویس، این مهم است زیرا H207 فقط یک ماژول محرک مشابه نیست؛این یک تقویت کننده دو محور تعریف شده با ظرفیت جریان برابر در هر دو کانال L و M است.
این امر آن را به ویژه مفید می کند که در آن طراحی اصلی ماشین بستگی به حفظ یک ساختار سرو دو محوری متناسب بدون تغییر طرح کابینت یا تعادل الکتریکی در سمت محور دارد.
توضیحات FANUC نیز این تقویت کننده را در60 میلی متر عرض، باله خارجیگروه ماژولنقشه 2,جدا کردن پنل 2ومنطقه نگهداری 1.
برای خریداران و تیم های تعمیر و نگهداری، این ارزشمند است زیرا تطبیق الکتریکی درست فقط بخشی از کار است.جایگزین نیز باید مناسب محفظه اصلی و تنظیم خنک کننده تمیز باشد.
| پارامتر | ارزش |
|---|---|
| شماره بخش | A06B-6114-H207 |
| تولید کننده | FANUC |
| نوع محصول | ماژول تقویت کننده سرو |
| سری | آلفا i |
| کلاس مدل | αi SV 40/40 |
| نامگذاری SVM | SVM2-40/40i |
| پیکربندی محور | 2- محور |
| سری ورودی | سری ورودی 200 ولت |
| CNC قابل استفاده | CNC سری i (مدل B) با رابط FSSB |
| روش کنترل مدار اصلی | کنترل PWM موج سایز با پل ترانزیستوری (IGBT) |
| جریان خروجی نامی محور L | 13 اسلحه |
| محدوده جریان اسمی محور L | 40 اوج |
| جریان خروجی نامینی محور M | 13 اسلحه |
| محدوده جریان اسمی محور M | 40 اوج |
| کلاس قاب | ۶۰ میلی متر |
| باله بیرونی | با باله بیرونی |
| طرح طرح | 2 |
| جدا کردن پنل | 2 |
| منطقه نگهداری | 1 |
| منبع برق مدار اصلی | سه فاز 200 تا 240 VAC |
| منبع برق مدار کنترل | یک فاز 200 تا 240 VAC |
| انحراف مجاز ولتاژ | -15% تا +10% |
سوال1: دقیقا A06B-6114-H207 در طیف FANUC چیست؟
این یکماژول تقویت کننده 2 محوری Alpha iکه FANUC به عنوانαi SV 40/40در کتابچه راهنمای راه اندازی وSVM2-40/40iدر راهنماي توصيف
به این معنی که این واحد برای هدایت دو محور سرو از یک بدن تقویت کننده طراحی شده است، نه یک محور و نه سه.این تمایز مهم است زیرا شمار محورها یکی از بررسی های اصلی سازگاری است..
سوال2: کلاس فعلی این تقویت کننده چیست؟
جدول مشخصات SVM FANUC نشان دهندهمحور L در 13 بازو با محدوده فعلی نامی 40 Apeakومحور M در 13 بازو با محدوده فعلی نامی 40 Apeakاز نظر صنعتي، اين H207 رو در کلاس دو محور 40/40 قرار ميده
این اطلاعات مفید برای یک خریدار فنی است زیرا این مدل را از انواع 20/40، 40/80 و 80/80 که در کابینت شبیه به هم هستند اما از نظر الکتریکی یکسان نیستند، جدا می کند.
سوال 3: این ماژول از چه رابط CNC استفاده می کند؟
در راهنمای توصیف FANUC آمده است که مشخصات مشترک برای این گروه SVM برایدستگاه های CNC سری i (مدل B) با رابط FSSBاون جزئیات رابط مهمه
در کار سرویس، یک تقویت کننده صحیح تنها با کلاس فعلی آن تعریف نمی شود؛ همچنین باید با معماری ارتباطات CNC مطابقت داشته باشد که ماشین در ابتدا در اطراف آن ساخته شده است.
سوال 4: قبل از سفارش یا نصب H207 چه چیزی باید بررسی شود؟
یک تکنسین باید شماره قطعه دقیق در واحد نصب شده را تأیید کند، تأیید کند که دستگاه از معماری درست αi / FSSB استفاده می کند و اطمینان حاصل کند که طرح کابینت با60 میلی متر عرض، باله خارجیسبک فریم مرتبط با این کلاس مدل.
همچنین یک روش خوب برای بررسی شرایط خنک کننده، مناسب بودن قطعات پانل و وضعیت کابل قبل از راه اندازی است.گران ترین اشتباهات معمولا از فرض بر این است که یک واحد مشابه به اندازه کافی نزدیک است.
س5: چرا این مدل در تعمیر و نگهداری CNC قدیمی ارزشمند است؟
چون به دستگاه اجازه می دهد ساختار اصلی تقویت کننده دو محور خود را بدون نیاز به طراحی مجدد کابینت یا یک راه حل کنترل حفظ کند.هنگامی که یک دستگاه در اطراف یک تقویت کننده دو محور 40/40 αi ساخته شده است، پاک ترین راه بازگشت به تولید معمولا یک جایگزین درست مدل برای مدل است.
که عدم قطعیت راه اندازی را کاهش می دهد، توپولوژی درایو اصلی را محافظت می کند و زمان عیب یابی پس از نصب را کوتاه می کند.
