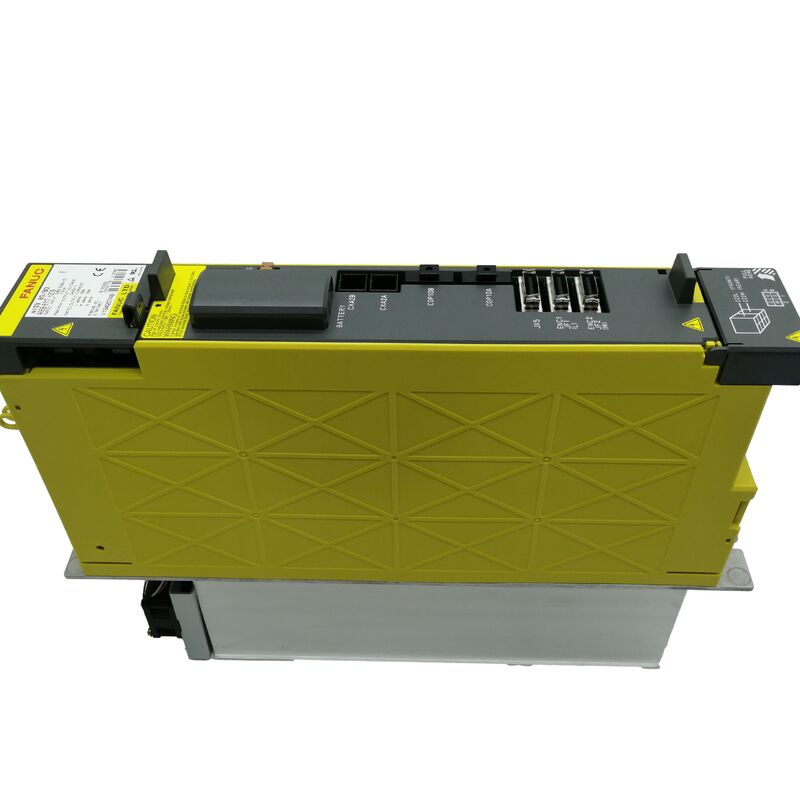

واحد تقویت کننده سروو AC فنک A06B-6117-H103 A06B6117H103 A06B-6117-H103

ماژول تقویت کننده سروو FANUC A06B-6117-H103 Alpha i AiSV 20

توضیحات محصول

A06B-6117-H103 یک ماژول تقویت کننده سروو تک محوره Alpha i است که توسط FANUC به عنوان αi SV 20 شناسایی شده است. در دفترچه راهنمای نگهداری αi FANUC، این مشخصات سفارش در گروه تقویت کننده تک محوره ورودی 200VAC ذکر شده است و مشخصات SVM مشترک این خانواده را به CNC های سری i (مدل B) با رابط FSSB پیوند می دهد.

این نوع تقویت کننده در مواردی استفاده می شود که ماشین به یک کانال سروو اختصاصی یک محوره نیاز دارد نه یک ماژول چند محوره ترکیبی.

برای خریدار فنی، مشخصات کلیدی کلاس جریان است.

جدول مشخصات FANUC جریان خروجی نامی 6.5 آمپر و محدودیت جریان اسمی 20 آمپر پیک را برای SVM1-20i ارائه می دهد که همان کلاس جریان است که در جدول پیکربندی توسط αi SV 20 نشان داده شده است.

FANUC همچنین روش کنترل SVM مشترک را به عنوان کنترل PWM موج سینوسی با پل ترانزیستوری (IGBT) ذکر می کند که بخشی از آنچه باعث رفتار قابل پیش بینی این خانواده تقویت کننده در کاربردهای سروو CNC می شود.

از نظر مکانیکی، خط تولید αi کلاس 20i را در گروه عرض 60 میلی متر، بدون پره خارجی قرار می دهد و بخش ابعاد خارجی SVM1-20i را به نقشه طرح 1 / برش پنل 1 / ناحیه نگهداری 1 پیوند می دهد.

این امر H103 را به یکی از فشرده ترین فرمت های تقویت کننده سروو αi تبدیل می کند که اغلب در کابینت هایی که فضا محدود است و طراحی پنل اصلی بر اساس ماژول های تک محوره باریک تر ساخته شده است، مفید است.

از دیدگاه صفحه محصول، H103 به بهترین وجه به عنوان جایگزینی برای مدل خاص سیستم های سروو FANUC αi نصب شده، معرفی می شود.

این یک تقویت کننده گسترده "مناسب برای بسیاری از ماشین ها" نیست؛ این یک تقویت کننده سروو FSSB تک محوره کلاس 20 پیوند می دهد.

برای بازسازان ماشین، خریداران MRO و بخش های خدمات، این وضوح دقیقاً همان چیزی است که این قطعه را مفید می کند.

هنگامی که وظیفه بازیابی کنترل سروو پایدار بدون تغییر معماری اصلی است، مدل تک محوره αi مناسب، زمان را ذخیره کرده و مشکلات راه اندازی اجتناب ناپذیر را کاهش می دهد.

داده های فنی

سوالات متداول

سوال 1: A06B-6117-H103 در نام گذاری رسمی مدل FANUC چیست؟
FANUC این قطعه را در دفترچه راهنمای نگهداری αi به عنوان αi SV 20 شناسایی می کند. در دفترچه توضیحات همراه، تقویت کننده تک محوره کلاس 20 مربوطه به عنوان SVM1-20i با همان کلاس جریان نامی ظاهر می شود.

در مجموع، این ورودی های دفترچه، H103 را به عنوان یک تقویت کننده سروو تک محوره Alpha i کلاس 20 پیوند می دهد.

سوال 2: این تقویت کننده به کدام کلاس خروجی تعلق دارد؟
جدول مشخصات SVM FANUC جریان خروجی نامی 6.5 آمپر و محدودیت جریان اسمی 20 آمپر پیک را به کلاس SVM1-20i اختصاص می دهد.

برای خریداران و تکنسین ها، این هویت الکتریکی اساسی H103 است: این قطعه به گروه تقویت کننده تک محوره کلاس 20 تعلق دارد، نه به انواع کلاس 40 یا با ظرفیت بالاتر.

سوال 3: چه نوع رابط CNC با این خانواده مدل مرتبط است؟
FANUC در مشخصات SVM مشترک بیان می کند که این خانواده تقویت کننده سروو برای CNC های سری i (مدل B) با رابط FSSB پیوند می دهد.

این مهم است زیرا یک جایگزین صحیح تنها بر اساس کلاس جریان تعیین نمی شود.

تقویت کننده همچنین باید با روش ارتباطی مورد استفاده CNC و سیستم درایو اطراف آن مطابقت داشته باشد.

سوال 4: آیا H103 یک مدل کابینت فشرده است؟
بله، در خط تولید αi در گروه کلاس عرض 60 میلی متر بدون پره خارجی قرار می گیرد و بخش ابعاد خارجی مدل تک محوره 20i را به نقشه طرح 1 / برش پنل 1 / ناحیه نگهداری 1 پیوند می دهد.

در اصطلاحات پنل عملی، این آن را در میان بدنه های تقویت کننده αi فشرده تر قرار می دهد که هنگام کار در داخل کابینت های طراحی شده برای ماژول های تک محوره باریک تر مفید است.

سوال 5: قبل از تعویض A06B-6117-H103 چه مواردی باید بررسی شود؟
تیم خدمات باید مشخصات سفارش دقیق را بر روی تقویت کننده نصب شده تأیید کند، معماری αi مبتنی بر FSSB ماشین را تأیید کند و اطمینان حاصل کند که جایگزین با نیاز اصلی کلاس 20 تک محوره مطابقت دارد.

همچنین عاقلانه است که تناسب پنل و وضعیت خنک کننده اطراف را تأیید کنید.

در سیستم های سروو FANUC، تطابق دقیق کلاس تقویت کننده یکی از ایمن ترین راه ها برای جلوگیری از کار طولانی مدت راه اندازی پس از نصب است.
