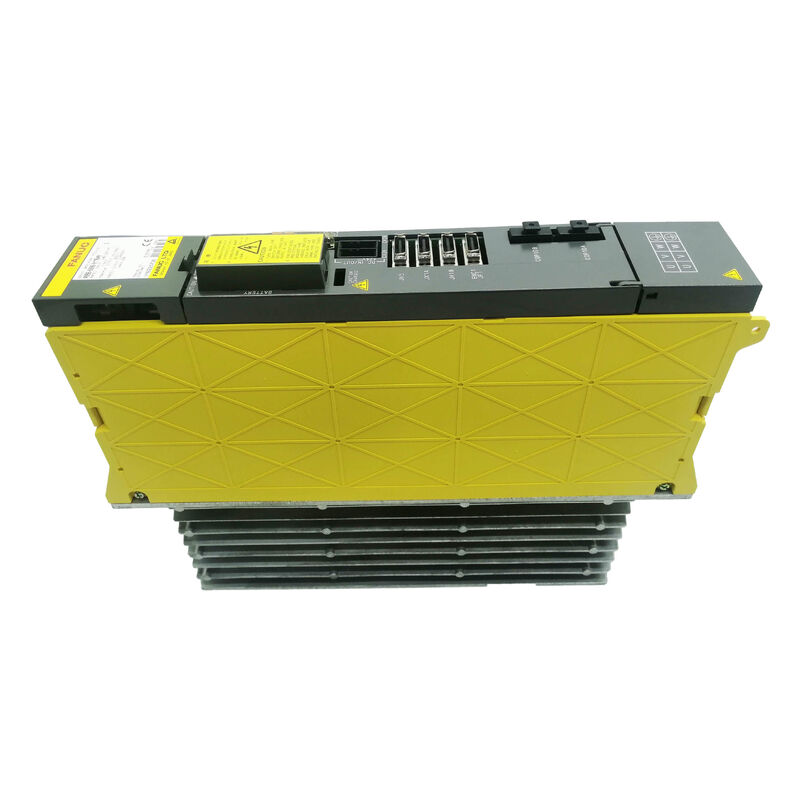

واحد تقویت کننده سروو AC فنک A06B-6096-H206 A06B6096H206 A06B-6096-H206

FANUC A06B-6096-H206 | ماژول سرو دو محوره آلفا SVM2-40/40 — 12.5 آمپر / 12.5 آمپر / FSSB / سری 16i / 18i / 21i

شماره قطعه: A06B-6096-H206

سازنده:شرکت FANUC (ژاپن)

نوع محصول:ماژول تقویت کننده سرو AC دو محوره — سری آلفا

SVM2-40/40 — دو محور با کلاس جریان برابر

A06B-6096-H206 ماژول سرو آلفا دو محوره متقارن SVM2-40/40 است، با هر دو محور L و M در خروجی نامی یکسان 12.5 آمپر. نامگذاری 40/40 به این معنی است که هر دو کانال موتورهایی با همان کلاس جریان را با قابلیت تطبیق یافته هدایت می کنند. این پیکربندی برای ماشین ابزار است که در آن دو محور پروفایل بار معادل را حمل می کنند — محورهای دوقلو که یک اسلات تقویت کننده را در کابینت به اشتراک می گذارند.

سری A06B-6096 از ارتباط فیبر نوری FSSB بین CNC و ماژول درایو استفاده می کند. این تفاوت کلیدی با سری C آلفا 6090 و 6066 قدیمی تر است که از سیم کشی رابط PWM موازی استفاده می کردند. SVM 6096 همچنین از یک باس DC مشترک که توسط یک ماژول منبع تغذیه (PSM) همراه تامین می شود، استفاده می کند، به جای اینکه ورودی AC خود را مانند سری SVUC 6090 قدیمی تر خود را اصلاح کند. این دو تغییر — ارتباط FSSB و باس DC مشترک — نسل SVM آلفا 6096 را که با سیستم های CNC سری i 16i/18i/21i مطابقت دارد، تعریف می کنند.

H206 در محدوده دو محوره A06B-6096

پسوند کلاس جریان را در هر کانال رمزگذاری می کند. H206 با 12.5 آمپر در هر کانال یک نوع با ظرفیت بالاتر در خانواده SVM2 است. برای محورهایی که موتورهایی را هدایت می کنند که به جریان بیشتری نسبت به انواع کوچکتر SVM2 نیاز دارند، H206 مشخصات صحیح است. برای جفت موتور نامتقارن (که در آن محورهای L و M موتورهایی با اندازه های مختلف را هدایت می کنند)، انواع نامتقارن SVM2 با رتبه بندی جریان متفاوت در هر کانال مشخص می شوند. H206 برای جفت های مطابق است.

شماره قطعه ماژول نصب شده را از برچسب خود تأیید کنید — پسوندهای مجاور در خانواده SVM2 از نظر کلاس جریان متفاوت هستند. شکل فیزیکی ممکن است مشابه به نظر برسد اما مشخصات الکتریکی متفاوت است.

مشخصات کلیدی

سوالات متداول

س1: تفاوت بین A06B-6096-H206 و H204 (SVM2-20/20) چیست؟

هر دو ماژول SVM آلفا دو محوره با رابط FSSB هستند. H206 12.5 آمپر در هر کانال را فراهم می کند؛ H204 جریان نامی کمتری در هر کانال فراهم می کند. نوع صحیح توسط جریان نامی موتورهای سرو متصل تعیین می شود. جایگزینی H204 به جای H206 بر روی موتورهایی که به رتبه بندی جریان بالاتر نیاز دارند، خطاهای اضافه جریان ایجاد می کند.

س2: آیا A06B-6096-H206 به منبع تغذیه خارجی PSM نیاز دارد؟

بله. SVM 6096 از یک باس DC مشترک که توسط یک PSM آلفا همراه (سری A06B-6087 یا A06B-6088) تامین می شود، استفاده می کند. PSM جریان متناوب سه فاز ورودی را اصلاح می کند و ولتاژ باس DC را برای تمام ماژول های SVM و SPM متصل فراهم می کند. رتبه بندی توان PSM را برای پوشش بار ترکیبی تمام ماژول های متصل تأیید کنید.

س3: هر دو محور L و M به طور همزمان آلارم دادند. آیا این یک خطای ماژول است؟

آلارم های همزمان در هر دو محور یک ماژول SVM2 می تواند نشان دهنده یک خطای سطح ماژول (از دست دادن باس DC مشترک یا خرابی برق کنترل) یا یک وضعیت بالادستی (خطای PSM، قطع ارتباط FSSB) باشد. ابتدا وضعیت PSM را بررسی کنید و اتصالات کابل FSSB به این ماژول را تأیید کنید. یک خطای PSM تمام ماژول های SVM و SPM را به طور همزمان آفلاین می کند و باعث ایجاد آلارم های همزمان در تمام محورها می شود.

س4: آیا تعویض A06B-6096-H206 نیاز به تغییر پارامترهای CNC دارد؟

برای جایگزینی SVM2-40/40 مشابه، معمولاً نیازی به تغییر پارامترهای CNC نیست — پارامترهای محور در SRAM CNC ذخیره می شوند و تحت تأثیر تعویض تقویت کننده قرار نمی گیرند. پس از نصب، تأیید کنید که تخصیص محور FSSB در CNC با موقعیت فیزیکی ماژول در کابینت درایو مطابقت دارد.

س5: A06B-6096-H206 از کجا تهیه می شود؟

از طریق بازار پس از فروش FANUC CNC — فروشندگان متخصص تقویت کننده آلفا و شرکت های تعمیر CNC موجودی تبادلی و مازاد را در اختیار دارند. به طور خاص پسوند H206 را تأیید کنید. یک تست عملکردی تحت بارهای واقعی موتور در هر دو کانال قابل اطمینان ترین تأیید پذیرش است.
