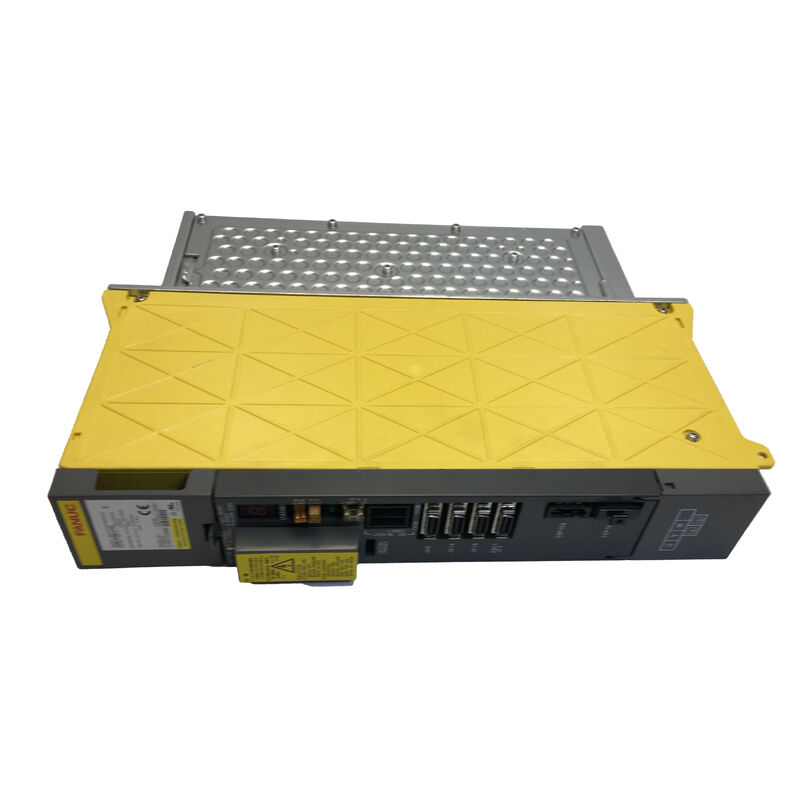

واحد تقویت کننده سروو AC فنک A06B-6096-H201 A06B6096H201 A06B-6096-H201

FANUC A06B-6096-H201 | ماژول سرو دو محوره آلفا SVM2-12/12 — 3A / 3A / 283–325V / FSSB

SVM2-12/12 — دو محوره فشرده در انتهای جریان کم

A06B-6096-H201 ماژول SVM2-12/12 است — کمترین جریان ماژول دو محوره در خانواده آلفا FSSB SVM FANUC، با 3.0 آمپر در هر دو کانال L و M. این ماژول دو محور سرو را از یک ماژول واحد در انتهای کوچک محدوده آلفا SVM2 مدیریت می‌کند، که آن را برای پیکربندی‌های ماشین CNC فشرده که در آن دو محور سبک وزن یک تقویت‌کننده را بدون نیاز به ظرفیت جریان انواع 40/40 یا 80/80 که همان اسلات کابینت را با هزینه بیشتر پر می‌کنند، مناسب می‌سازد.

مانند تمام ماژول‌های سری A06B-6096، H201 از باس DC مشترک که توسط یک ماژول منبع تغذیه آلفا (PSM) همراه تامین می‌شود، استفاده می‌کند و از طریق کابل فیبر نوری FSSB با CNC ارتباط برقرار می‌کند. تخصیص محور FSSB در پارامترهای محور CNC تعریف می‌شود — هر کانال L و M آدرس FSSB خود را در زنجیره درایو دریافت می‌کند.

شناسه SVM2-12/12 این ماژول را از انواع دو محوره با جریان بالاتر در همان خانواده متمایز می‌کند. رتبه جریان در هر کانال معیار انتخاب اصلی است: جریان توقف پیوسته موتور باید در رتبه 3.0 آمپر کانال تقویت‌کننده قرار گیرد. تجاوز از این حد منجر به خطاهای جریان بیش از حد یا اضافه بار حرارتی می‌شود. اگر ماشین نصب شده از موتورهایی استفاده می‌کند که به بیش از 3.0 آمپر در هر محور نیاز دارند، نوع SVM2 با کلاس جریان بالاتر مشخصات صحیح است.

مشخصات کلیدی

زمینه خانواده SVM2

شناسه SVM2 تمام ماژول‌های دو محوره در سری A06B-6096 را پوشش می‌دهد. H201 با 3.0 آمپر/3.0 آمپر کوچکترین است. انواع مجاور شامل رتبه‌های جریان در هر کانال بالاتر برای موتورهایی با تقاضای جریان توقف بیشتر هستند. فرم فیزیکی و معماری ارتباط FSSB در سراسر خانواده SVM2 مشترک است — اما ماژول‌هایی با رتبه‌های جریان متفاوت دارای اجزای قدرت داخلی متفاوت، عملکرد حرارتی رتبه‌بندی شده متفاوت و پیکربندی پارامتر موتور متفاوت هستند. آنها قابل تعویض نیستند.

هنگام تعویض H201، شماره کامل قطعه را از برچسب ماژول نصب شده تأیید کنید. یک شماره SVM2 مجاور در کابینت ممکن است رتبه جریان بالاتری و نگاشت نوع موتور متفاوتی داشته باشد — نصب آن در برابر بار موتور H201 خطر عدم تطابق پارامتر یا کمبود تقویت‌کننده در جهت دیگر را دارد.

سوالات متداول

س1: A06B-6096-H201 در محدوده SVM2 FANUC چیست؟

این SVM2-12/12 است — کمترین جریان ماژول دو محوره در سری آلفا FSSB SVM. هر دو کانال L و M با 3.0 آمپر پیوسته رتبه‌بندی شده‌اند. این ماژول دو محور سرو را از یک ماژول در انتهای کوچک محدوده جریان آلفا SVM2، برای پیکربندی‌های ماشین CNC فشرده با موتورهای محور سبک، راه‌اندازی می‌کند.

س2: آیا A06B-6096-H201 به منبع تغذیه PSM جداگانه نیاز دارد؟

بله. سری A06B-6096 SVM از یک باس DC مشترک که توسط یک PSM آلفا (سری A06B-6087 یا A06B-6088) تامین می‌شود، استفاده می‌کند. PSM باید برای تامین تقاضای جریان ترکیبی تمام ماژول‌های SVM و SPM متصل رتبه‌بندی شود. H201 ورودی AC خود را خود-یکسو نمی‌کند.

س3: آیا یک نوع SVM2 با جریان بالاتر می‌تواند جایگزین H201 شود؟

از نظر فیزیکی ممکن است در همان اسلات کابینت قرار گیرد، اما جایگزینی ساده‌ای نیست. انواع با جریان بالاتر دارای پیکربندی پارامتر موتور متفاوت و رتبه‌بندی حرارتی متفاوت هستند. پارامترهای محور CNC باید برای نوع موتور متصل شده تنظیم شوند — نصب یک ماژول با جریان بالاتر در برابر یک موتور با جریان کم بدون پیکربندی صحیح پارامتر، هشدارهای عدم تطابق نوع موتور یا مقیاس‌بندی سرعت نادرست را تولید می‌کند.

س4: هر دو محور L و M به طور همزمان آلارم دادند. آیا این یک خطای ماژول H201 است؟

آلارم‌های همزمان در هر دو محور یک ماژول SVM2 می‌تواند نشان‌دهنده خطای سطح ماژول (از دست دادن باس DC مشترک یا خرابی منبع تغذیه کنترل در داخل ماژول) یا خطای PSM بالادستی باشد. ابتدا وضعیت PSM را بررسی کنید و اتصالات کابل FSSB را تأیید کنید — خطای PSM تمام ماژول‌های SVM را در باس به طور همزمان آفلاین می‌کند. آلارم‌های تک محوره بیشتر احتمال دارد خطاهای موتور یا انکودر باشند.

س5: A06B-6096-H201 از کجا تهیه می‌شود؟

از طریق بازار پس از فروش ماژول FANUC Alpha FSSB — متخصصان تعمیر CNC و فروشندگان تقویت‌کننده آلفا سهام مبادله و مازاد را نگهداری می‌کنند. به طور خاص H201 (SVM2-12/12) را تأیید کنید — فرم فیزیکی انواع SVM2 ممکن است در یک کابینت مشابه به نظر برسند در حالی که مشخصات الکتریکی متفاوت است. قبل از پذیرش هر واحد مبادله‌ای، درخواست تست عملکردی در هر دو کانال L و M را بدهید.
