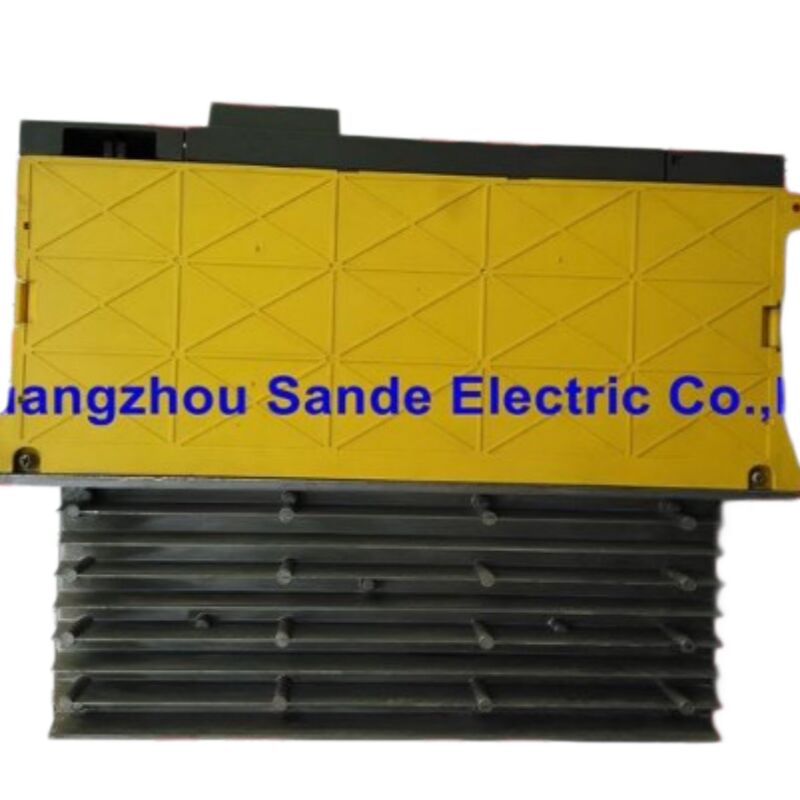

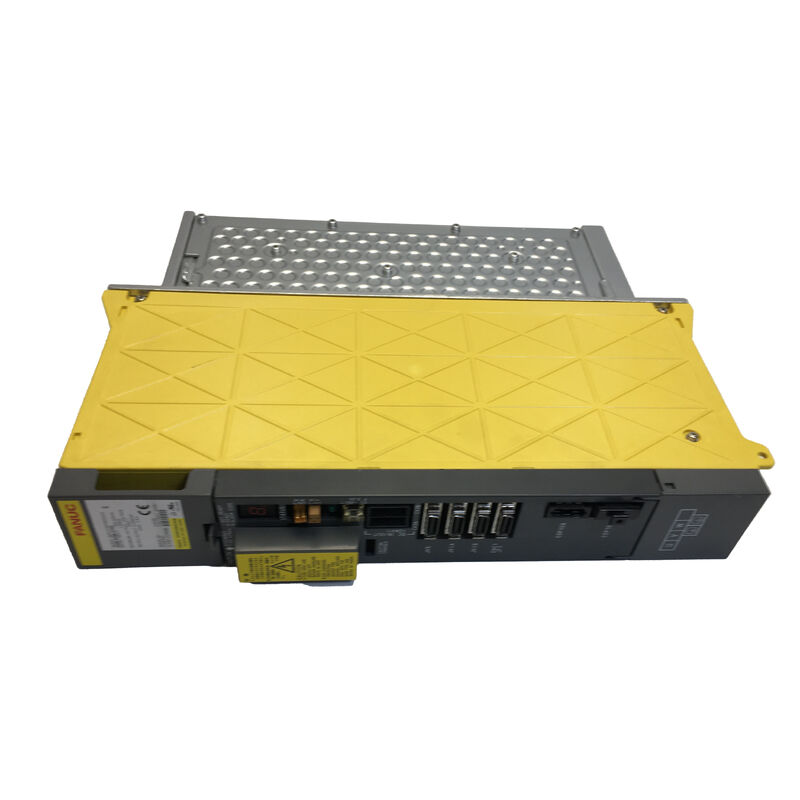

واحد تقویت کننده سروو AC FANUC A06B-6096-H106 - توضیحات محصول

ماژول تک محوره در خانواده ای ساخته شده بر اساس تفکر چند محوره

سری A06B-6096 جایگاه خود را در کابینت های درایو CNC عمدتاً از طریق ماژول های چند محوره به دست آورد - واحدهایی که دو یا سه محور سروو را از یک مجموعه فیزیکی واحد کنترل می کنند، حجم کابینت را کاهش می دهند و توزیع برق را ساده می کنند. این فلسفه طراحی در انواع 6096 که بیشتر در میدان دیده می شوند منعکس شده است: H302 سه محوره، H202 و H207 دو محوره.

بنابراین، هنگامی که یک مهندس نگهداری با برچسب H106 روی یک درایو معیوب مواجه می شود و شروع به جستجو می کند، اولین سوال گاهی این است که آیا "1" در پسوند واقعاً به معنای آنچه به نظر می رسد هست. اینطور است. A06B-6096-H106 یک تقویت کننده سروو تک محوره است - یک واحد فیزیکی، یک محور سروو، که نسل سری و معماری رابط آنالوگ یکسانی را با ماژول های چند محوره به اشتراک می گذارد اما کاملاً به رانندگی یک موتور اختصاص داده شده است. این به خانواده 6096 به هر معنای معناداری تعلق دارد: سازگاری کنترلر یکسان، دوره زمانی یکسان، پروتکل رابط یکسان. فقط یک محور را به جای دو یا سه محور کنترل می کند.

این صفحه به خریدارانی که شماره قطعه را می دانند و می خواهند دقیقاً بدانند چه چیزی را تهیه می کنند، خدمت می کند. ساخت ژاپن توسط FANUC Corporation، دارای گواهینامه CE، موجود در شرایط نو اصلی و بازسازی شده آزمایش شده. حداقل تعداد سفارش: 1 عدد.

خواندن "HIO6": جایگزینی دوگانه OCR در این پسوند

عنوان صفحه در این لیست محصول "AO6B-6O96-HIO6" است - رشته حاصل از OCR که موتورهای جستجو هنگام پردازش این شماره قطعه توسط اسکنرها، کاتالوگ های قدیمی یا عکاسی با وضوح پایین با آن مواجه می شوند. دو جایگزینی کاراکتر جداگانه فقط در پسوند رخ می دهد:

رقم 1 در "H106" به عنوان حرف I خوانده می شود و "HI06" تولید می شود. رقم 0 در "H106" به عنوان حرف O خوانده می شود و "HIO6" تولید می شود. نتیجه ترکیبی "HIO6" است - رشته ای که در نگاه اول به نظر می رسد حاوی دو حرف و دو رقم است، که الگوی غیرمعمولی است که گاهی اوقات باعث می شود خریداران سوال کنند که آیا شماره را به درستی رونویسی کرده اند.

آنها اشتباه نکرده اند. "HIO6" و "H106" به یک واحد اشاره دارند. کدهای پسوند تقویت کننده سروو FANUC فقط حاوی حرف H و به دنبال آن ارقام عددی هستند - هیچ حرفی بعد از H در شماره قطعه واقعی ظاهر نمی شود. اگر مستندات، برچسب اسکن شده یا رشته جستجوی شما "HIO6" را نشان می دهد، برچسب فیزیکی روی واحد "H106" را نشان می دهد و این فرم صحیح برای تمام اهداف سفارش و ارجاع متقابل است.

پسوند H106: تعداد محور و سطح جریان فعلی

در قرارداد نام گذاری A06B-6096، ارقام پسوند بعد از H دو قطعه اطلاعات را رمزگذاری می کنند که دقیقاً مشخص می کند کدام نوع مورد نیاز است.

"1" - رقم پیشرو این را به عنوان یک ماژول تک محورهشناسایی می کند. برخلاف H202، H207 و H302 که به ترتیب دو یا سه محور را از مراحل قدرت مشترک هدایت می کنند، H106 دارای یک مجموعه اتصالات خروجی درایو و یک مجموعه ورودی بازخورد موتور است. این یک محور سروو را کنترل می کند - کاملاً، مستقل و منحصراً.

"06" - دو رقم انتهایی سطح خروجی جریان را برای این نوع خاص تعیین می کنند. این سطح "06" در گروه 6096 تک محوره است که با محدوده مشخصی از رتبه بندی جریان موتور مطابقت دارد. موتورهای جفت شده با H106 در زمان ساخت دستگاه به این سطح جریان مشخص شده بودند و داده های پارامتر سروو کنترلر CNC نیز به همین ترتیب پیکربندی شده است. جایگزینی H106 با یک نوع تک محوره 6096 با سطح جریان متفاوت، یک جایگزینی شفاف نیست - این نیاز به تنظیم پارامتر و تأیید سازگاری موتور دارد، نه فقط یک تعویض فیزیکی.

H106 هیچ قابلیت تعویض با هیچ یک از انواع دو محوره یا سه محوره در این جدول را ندارد. تعداد محور یک پارامتر قابل مذاکره نیست.

مشخصات فنی

جایگاه ماژول 6096 تک محوره در عمل

درک اینکه چرا یک دستگاه از ماژول های 6096 تک محوره به جای چند محوره استفاده می کند به تیم های نگهداری کمک می کند تا قطعه صحیح را تأیید کنند - و فرآیند جداسازی خطا را هنگام وقوع خرابی پیش بینی کنند.

پیکربندی های تعداد محور که به طور مساوی به دو یا سه تقسیم نمی شوند. یک دستگاه چهار محوره ممکن است از یک ماژول سه محوره برای گروه اصلی X/Y/Z و یک ماژول تک محوره برای محور چهارم اضافی استفاده کند. یک دستگاه دو محوره که به طور خاص حول ماژول های تک محوره به جای یک واحد دو محوره پیکربندی شده است، ممکن است به دلایل چیدمان کابینت، جداسازی مستقل محور، یا به دلیل اینکه استاندارد سازنده دستگاه در آن زمان این چیدمان را ترجیح می داده است، این کار را انجام دهد. در هر دو مورد، H106 تک محوره یک پیکربندی کمتر یا پشتیبان نیست - این طراحی مورد نظر است.

گروه های محور که در آنها جداسازی خطای مستقل اولویت طراحی بوده است. یک ماژول تک محوره به طور تمیز و مستقل خراب می شود. هنگامی که دچار خطا می شود، فقط محوری که کنترل می کند تحت تأثیر قرار می گیرد. برای پیکربندی های خاص دستگاه - به ویژه آنهایی که محورها نقش های عملیاتی متفاوتی دارند یا از دست دادن یک محور در حالی که محورهای دیگر حفظ می شوند ارزش عملیاتی متمایزی دارد - این استقلال یک انتخاب مهندسی عمدی بوده است.

گروه های محور با سطوح مختلف. در برخی دستگاه ها، محورهای مختلف موتورهایی با سطوح توان به طور معنی داری متفاوت را اجرا می کنند. یک ماژول تک محوره در یک سطح جریان خاص می تواند برای یک محور انتخاب شود در حالی که یک واحد با سطح متفاوت محور دیگری را مدیریت می کند و به هر محور دقیقاً مشخصات جریانی مورد نیاز آن را می دهد. پیاده سازی این با ماژول های تک محوره فردی نسبت به ماژول های چند محوره که در آن همه کانال ها سطح جریان یکسانی را به اشتراک می گذارند، ساده تر است.

در تمام این پیکربندی ها، خرابی H106 یک علامت واضح تولید می کند: محور تکی که کنترل می کند غیرفعال می شود در حالی که تمام محورهای هدایت شده توسط ماژول های دیگر به طور عادی ادامه می یابند. آن مرز خطای تمیز، به خودی خود، یک دارایی تشخیصی است.

6096 تک محوره در مقابل 6093 تک محوره: یکسان نیستند

نکته ای که ارزش پرداختن مستقیم به آن را دارد: سری A06B-6093 نیز واحدهای تقویت کننده سروو تک محوره تولید می کند و برای خریدارانی که با هر دو سری مواجه شده اند، سوال اینکه آیا می توانند جایگزین یکدیگر شوند گاهی اوقات مطرح می شود.

نمی توانند. سری های 6096 و 6093 نسل های محصول متمایزی با فرم فاکتورهای فیزیکی متفاوت، پیکربندی های کانکتور متفاوت و معماری های داخلی متفاوت هستند. یک ماژول تک محوره 6096 و یک ماژول تک محوره 6093 ممکن است تعداد محور یکسانی را به اشتراک بگذارند، اما شباهت در اینجا به پایان می رسد. پروتکل رابط، پین اوت کانکتور، سخت افزار نصب و ساختار پارامتر در کنترلر CNC همگی مختص نسل هستند. دستگاهی که با H106 مجهز شده است به H106 یا نوع دیگری از سری 6096 به عنوان جایگزین خود نیاز دارد - سری 6093 گزینه ای نیست.

شرایط، گارانتی و بازگشت

واحدهای نو / اصلی دارای گارانتی 12 ماهه هستند. اینها واحدهای تولید کارخانه نصب نشده هستند که برای دستگاه های در محیط های تولید فعال که پوشش گارانتی و منشاء قطعه اولویت دارند، مناسب هستند.

واحدهای بازسازی شده آزمایش شده دارای گارانتی 3 ماهه هستند، از تجهیزات از رده خارج شده یا بازسازی شده بازیابی شده و قبل از لیست شدن از طریق تست عملکرد تأیید شده اند. برای موجودی یدکی برنامه ریزی شده یا سناریوهای جایگزینی حساس به هزینه، واحدهای بازسازی شده آزمایش شده یک قطعه کاری تأیید شده را با هزینه اکتساب کاهش یافته ارائه می دهند.

آسیب فیزیکی، تحویل ناقص، یا عدم تطابق توضیحات را در روز ورود یا روز کاری بعد گزارش دهید. واحدهایی که ظرف 4 روز از دریافت غیرقابل کار تشخیص داده می شوند، واجد شرایط بازگشت هستند. گارانتی آسیب ناشی از نصب نادرست، انرژی خطای سمت موتور، یا خطاهای پارامتری اعمال شده پس از تحویل را پوشش نمی دهد. بازگشت برای سفارشات اشتباه یا تغییر نظر پذیرفته نمی شود - همیشه قبل از ثبت سفارش، پسوند H106 را از برچسب فیزیکی روی واحد معیوب تأیید کنید.

سفارش و حمل و نقل

ارسال: 2 تا 4 روز کاری از پرداخت تأیید شده، انبار گوانگژو.

حامل ها: DHL و FedEx برای تحویل بین المللی. جمع آوری از انبار محلی در گوانگژو با هماهنگی قبلی امکان پذیر است.

حمل و نقل ترکیبی: هنگام تهیه H106 در کنار سایر تقویت کننده های سروو، کابل ها یا قطعات کنترلر برای همان بازسازی دستگاه، می توان حمل و نقل ترکیبی را قبل از پرداخت ترتیب داد تا هزینه لجستیک کلی کاهش یابد.

پرداخت: انتقال بانکی T/T برای تمام مقادیر سفارش. PayPal و Western Union تا سقف 500 دلار آمریکا پذیرفته می شوند.

هزینه های واردات: تمام عوارض گمرکی، مالیات ها و هزینه های واردات کشور مقصد مسئولیت خریدار است. قبل از سفارش با تیم تماس بگیرید اگر کشور شما محدودیت های شناخته شده خدمات DHL/FedEx دارد.

سوالات متداول

س1: نسخه OCR این شماره قطعه "HIO6" خوانده می شود - چگونه می توانم با اطمینان بدانم که "I" حرف I است یا رقم 1، و "O" حرف O است یا رقم 0؟

 راه مطمئن برای حل این مشکل، نگاه کردن به برچسب فیزیکی روی واحد نصب شده یا معیوب تحت نور خوب با ذره بین در صورت لزوم است. قرارداد شماره قطعه FANUC فقط از ارقام عددی بعد از حرف H در پسوندهای تقویت کننده سروو استفاده می کند - هیچ حرف الفبایی در آن موقعیت ظاهر نمی شود. اگر برچسب شما "HIO6" را نشان می دهد، هر دو کاراکتر مبهم عددی هستند: "I" رقم 1 و "O" رقم 0 است، که باعث می شود شماره قطعه صحیح H106 باشد. روش تأیید ثانویه نگاه کردن به شماره قطعه کامل روی برچسب است: A06B-6096-H106 حاوی شش نمونه جداگانه از رقم صفر و یک نمونه از رقم 1 است که همه آنها می توانند به عنوان همتایان حرف خود تحت شرایط OCR ضعیف ظاهر شوند. ارجاع متقابل رشته برچسب شما در برابر فرمت صحیح شناخته شده A06B-6096-H106 معمولاً هرگونه ابهام باقی مانده را برطرف می کند. اگر برچسب روی واحد واقعاً غیرقابل خواندن باشد، داده های پارامتر سروو در حافظه کنترلر CNC نوع درایو نصب شده را رمزگذاری می کند و خواندن پارامترهای مربوطه از صفحه نمایش کنترلر می تواند نوع صحیح را تأیید کند.

س2: دستگاه من از یک H106 و یک H302 در یک کابینت درایو استفاده می کند. محور H106 خراب شده است. آیا باید فقط H106 را جایگزین کنم، یا بررسی کنم که آیا H302 نیز ممکن است تحت تأثیر قرار گرفته باشد؟

اقدام اولیه، جایگزینی H106 است. در پیکربندی کابینت که در آن یک ماژول تک محوره و یک ماژول سه محوره به طور مستقل کار می کنند، یک خطا در H106 به دلیل ماهیت معماری ماژول جداگانه از H302 از نظر الکتریکی جدا شده است - آنها یک منبع تغذیه AC مشترک دارند اما مراحل درایو فردی آنها به طور مستقل کار می کنند. مگر اینکه رویداد خرابی شامل یک رویداد فیزیکی مانند افزایش ولتاژ، ورود مایع خنک کننده، یا تخلیه الکتریکی باشد که بتواند چندین ماژول را به طور همزمان تحت تأثیر قرار دهد، H302 که محورهای سالم را سرویس می دهد نیازی به جایگزینی ندارد. پس از نصب جایگزین H106، تمام محورها را از طریق یک چرخه کامل حرکت با سرعت تغذیه کاهش یافته قبل از بازگشت به تولید اجرا کنید و مراقب هرگونه کد هشدار یا رفتار غیرعادی در محورهای H302 باشید - این تأیید می کند که رویداد قدرت که باعث خرابی H106 شده است، آسیب نهفته ای در سخت افزار مجاور باقی نگذاشته است. اگر تمام محورها به طور تمیز کار کنند، H302 تقریباً به طور قطع تحت تأثیر قرار نگرفته است.

س3: آیا A06B-6096-H106 همان A06B-6096-H104 است؟ آنها شبیه به هم به نظر می رسند و من هر دو را در مستندات یک سری دستگاه مشاهده کرده ام.

H106 و H104 انواع مرتبط اما متمایز در گروه تک محوره 6096 هستند. "1" پیشرو در هر دو پسوند تأیید می کند که هر دو ماژول تک محوره هستند، اما ارقام انتهایی "06" و "04" سطوح خروجی جریان متفاوتی را نشان می دهند. هر سطح با رتبه بندی جریان موتور خاص مطابقت دارد و پارامترهای کنترلر CNC برای سطح خاص نصب شده در زمان راه اندازی پیکربندی شده اند. جایگزینی H104 با H106 یا بالعکس یک جایگزینی مشابه نیست - این نیاز به تأیید سازگاری موتور با سطح جایگزین و تنظیم پارامترهای سروو مربوطه در کنترلر دارد. برای یک جایگزینی نگهداری ساده، ایمن ترین و ساده ترین مسیر، تهیه H106 دقیقاً همانطور که نصب شده است. اگر فقط H104 در دسترس باشد و H106 قابل تهیه نباشد، قبل از اقدام به جایگزینی با مستندات پارامتر دستگاه مشورت کنید و آماده تنظیم مجدد محور پس از نصب باشید.

س4: ما در حال تهیه A06B-6096-H106 برای دستگاهی هستیم که یک شیفت تولیدی را اجرا می کند. دستگاه سال هاست که قابل اعتماد بوده و این اولین خرابی درایو سروو است. خرابی یک ماژول تک محوره معمولاً در مورد بقیه سیستم کنترل چه چیزی را نشان می دهد؟

اولین خرابی درایو پس از سال ها سرویس دهی قابل اعتماد به طور کلی یک رویداد موضعی است تا سیگنالی از وخامت گسترده تر سیستم. اجزای تقویت کننده سروو - به ویژه خازن های الکترولیتی و اتصالات ترانزیستور قدرت - عمر مفید محدودی دارند که بر حسب ساعات کارکرد تجمعی و چرخه های حرارتی اندازه گیری می شود و این اجزا می توانند مستقل از سایر اجزای کابینت به پایان عمر خود برسند. خرابی یک ماژول پس از سابقه سرویس طولانی بیشتر نشان دهنده رسیدن H106 به پایان چرخه عمر اجزای آن است تا اینکه کل سیستم کنترل در حال خرابی باشد. شاخص آموزنده تر این است که پس از جایگزینی چه اتفاقی می افتد: اگر دستگاه به عملکرد عادی خود بازگردد و بدون حوادث بیشتر در شش تا دوازده ماه آینده کار کند، خرابی واقعاً ایزوله بوده است. اگر خرابی های اضافی در ماژول های دیگر یا سیستم کنترل در مدت کوتاهی پس از جایگزینی H106 رخ دهد، این الگو نشان دهنده پیری گسترده تر خازن یا تخریب در محیط کابینت است و بازرسی جامع تر سخت افزار درایو باقی مانده ضروری است.

س5: ما فرصتی برای خرید یک دسته کوچک از واحدهای دست دوم A06B-6096-H106 از تاسیساتی داریم که به تازگی چندین دستگاه مشابه را از رده خارج کرده است. آیا اکتساب انبوه یک استراتژی منطقی برای قطعات یدکی درایو قدیمی است؟

 این یک استراتژی منطقی با چند شرط است. تهیه چندین واحد از یک منبع شناخته شده - به ویژه منبعی که می توانید تاریخچه دستگاه، شرایطی که درایوها در آن کار می کردند و دلیل از رده خارج شدن را تأیید کنید - به طور قابل توجهی قابل پیش بینی تر از خرید واحدهای جداگانه از منابع بازار ثانویه ناشناس در طول زمان است. سوالات کلیدی که باید قبل از تعهد به خرید یک دسته پرسیده شود این است که آیا همه واحدها از نسل یکسانی از دستگاه آمده اند (اطمینان از مشخصات سطح جریان سازگار)، آیا هر یک از واحدها به دلیل خطا حذف شده اند و نه از رده خارج شدن برنامه ریزی شده، و آیا درایوها از زمان خروج در شرایط کنترل شده نگهداری شده اند. واحدهای حاصل از از رده خارج شدن برنامه ریزی شده که به صورت خشک و پایدار از نظر دما نگهداری شده اند، با واحدهایی که هجده ماه در کانتینر خارجی قرار گرفته اند، متفاوت هستند. برای تاسیساتی که چندین دستگاه با درایو H106 را اجرا می کند، یک دسته تأیید شده از یک منبع شناخته شده واحد می تواند چندین سال پوشش یدکی را با هزینه ای که با تهیه جداگانه به سختی قابل تطبیق است، فراهم کند - اما تنها در صورتی که منشاء و تاریخچه نگهداری قبل از خرید به اندازه کافی تأیید شده باشد.

تک محوره. سری تأیید شده. آماده ارسال.
