| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-6096-H103 |

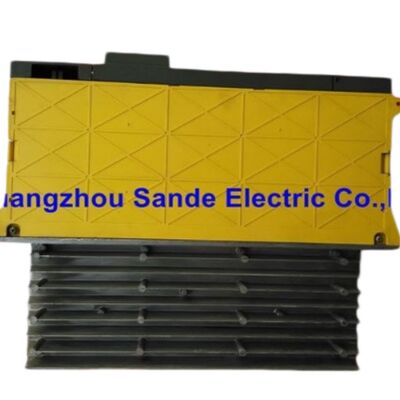

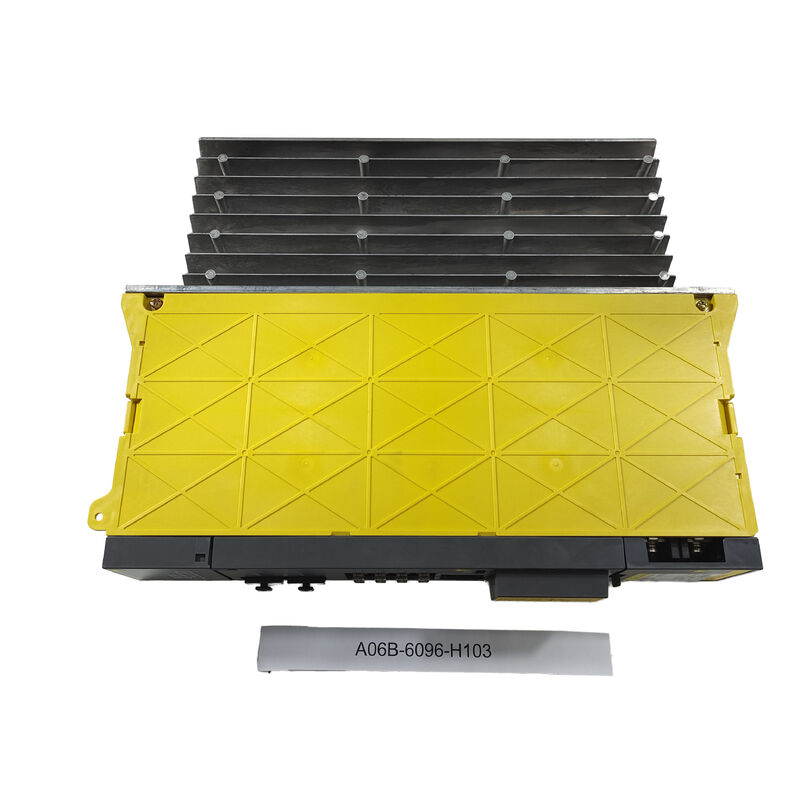

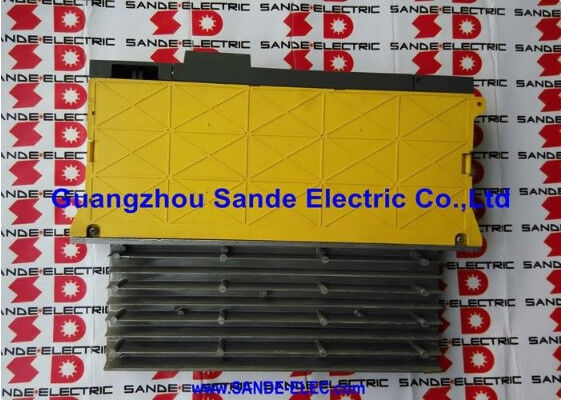

درFanuc A06B-6096-H103SVM1-40S ، یک ماژول تقویت کننده alfa servo تک محوری از سری رابط FSSB A06B-6096 Fanuc است.
خانواده A06B-6096 همتای FSSB (فایبر نوری) سری A06B-6079 PWM است. هر دو سری دارای نام های مدل SVM با امتیازات الکتریکی یکسان هستند.که فقط در رابط ارتباطی CNC متفاوت است.
در صورتی که A06B-6079-H103 (PWM نوع A/B) از طریق پروتکل سریال PWM به کنترل های قبلی Fanuc متصل شود،A06B-6096-H103 از طریق لینک فیبر نوری FSSB (Fanuc Serial Servo Bus) که توسط کنترل های CNC سری i استفاده می شود ارتباط برقرار می کند، 16i، 18i، 20i، 21i ️ که عصر مدرن ماشینکاری سری آلفا را تعریف می کنند.
نامگذاری SVM1-40S این ماژول را در کلاس 40 آمپر از سری SVM1 تک محوری در سطح خروجی مداوم 9.4A قرار می دهد.
پسوند "S" این مورد را از SVM1-40L (H104) در نام نام موتور سری الفا Fanuc متمایز می کند."S" نشان دهنده نوع موتور کوتاه مدت (α3/3000 یا α6/2000) است در حالی که "L" نشان دهنده نوع طولانی مدت یا خاص است..
H103 موتورهای α3 / 3000 و α6 / 2000 را به طور خاص هدایت می کند ، که موتورهای آلفا فشرده متوسط هستند که در طیف گسترده ای از ماشین آلات CNC کوچک تا متوسط استفاده می شوند.
رابط فیبر نوری FSSB ویژگی ای است که این ماژول را در نسل مدرن آلفا قرار می دهد.
در صورتی که ماژول های قدیمی PWM Type A/B از اتصال کابل مس نقطه به نقطه استفاده می کنند، FSSB تمام ماژول های سرو را در یک توپولوژی حلقه بر روی یک جفت کابل فیبر نوری متصل می کند.کاهش قابل توجهی از تعداد کابل ها در کابینت درایو و دستیابی به نرخ داده های بسیار بالاتر که باعث می شود زمان چرخه سرو سری i سریع تر شود.
| پارامتر | ارزش |
|---|---|
| مدل ماژول | SVM1-40S |
| رابط | FSSB (Fanuc Serial Servo Bus) ، فیبر نوری |
| محورها | تک (کانال L) |
| ورودی نامی | اتوبوس DC 283V 325V، 2.5kW |
| حداکثر ولتاژ خروجی | 230 ولت AC |
| جریان خروجی نامی | 9.4A |
| موتورهای سازگار | α3/3000، α6/2000 |
| منبع برق | اتوبوس متناوب مشترک آلفا PSM |
| کنترل های سازگار | FANUC 15i/16i/18i/20i/21i (سری i) |
تغییر از سری PWM A06B-6079 به سری FSSB A06B-6096 توسط معرفی کنترل های CNC سری i Fanuc که از FSSB به عنوان رابط تقویت کننده انحصاری خود استفاده می کنند ، انجام شد.
در حالی که مشخصات الکتریکی هر دو سری برای هر مدل SVM یکسان است، سخت افزار ارتباطات اساسا متفاوت است:سری A06B-6096 دارای یک کانکتور فیبر نوری (معمولا COP10A/COP10B) برای اتصال حلقه FSSB است، در حالی که سری A06B-6079 دارای کانکتورهای کابل PWM است.
توپولوژی حلقه FSSB کارت رابط سرو CNC را به اولین ماژول در انبار متصل می کند ، سپس از طریق هر ماژول بعدی به CNC متصل می شود.
این باعث می شود که سیستم PWM به یک حلقه فیبر نوری با کابل های کوتاه بین ماژول های مجاور محدود شود.
برای یک ماشین با چهار محور سرو و یک فنل، replacing five individual cables with one ring cable run substantially simplifies cabinet wiring and reduces the number of connectors that could generate intermittent contact faults over the machine's service life.
موتور α3/3000 مدل 3 الفا فانوکدر محورهای CNC سبک تر استفاده می شود که در آن واکنش شتاب سریع مهم تر از گشتاور بالا است..
α6/2000 باعث می شود که در یک سرعت نامی پایین تر، چرخش چرخش بیشتری (6N · m مداوم) داشته باشد، در حالی که محورها با واگن های سنگین تر یا نیازهای اصطکاک بالاتر را پوشش می دهد.
هر دو موتور نیاز به جریان مستمر در محدوده 9.4A SVM1-40S قرار دارند و هر دو به طور معمول در مراکز کوچک ماشینکاری، مراکز کوچک چرخش،و سیستم های موقعیت دهی الکترود EDM با استفاده از کنترل های سری i.
Q1: آیا A06B-6096-H103 می تواند در دستگاهی که در حال حاضر دارای ماژول های A06B-6079-H103 (PWM) است استفاده شود؟
A06B-6079-H103 از رابط PWM Type A / B برای کنترل های غیر سری i استفاده می کند. A06B-6096-H103 از فیبر نوری FSSB برای کنترل های سری i استفاده می کند.دو سری نیاز به کارت های رابط مختلف CNC و تنظیمات پارامتر های مختلف.
تعویض مستقیم بین آنها بدون تبدیل CNC به سری i یا اضافه کردن یک آداپتور رابط FSSB به PWM که یک راه حل استاندارد نیست، امکان پذیر نیست.
اگر CNC دستگاه یک کنترل سری i باشد، A06B-6096-H103 ماژول صحیح است.
سوال2: اتصال کابل فیبر نوری FSSB در این ماژول چگونه است؟
A06B-6096-H103 دارای دو کانکتور فیبر نوری است COP10A (مدخل از ماژول قبلی یا CNC) و COP10B (خرید به ماژول بعدی در حلقه).
اینها کانکتورهای کوچک پلاستیکی فیبر نوری هستند که سیگنال دیجیتال FSSB را حمل می کنند.
کابل های فیبر استفاده شده از فیبر نوری پلاستیکی Fanuc هستند که انعطاف پذیر و نسبتا آسان در کابینت هستند.
Handling precautions include avoiding sharp bends and protecting the connector tips from contamination — a dirty or bent fiber connector produces FSSB communication errors (Alarm L or U on the module's LED، که مربوط به قطع اتصال FSSB در COP10A یا COP10B است.
سوال 3: SVM1-40L (A06B-6096-H104) چیست و چگونه از H103 متفاوت است؟
SVM1-40L و SVM1-40S دارای قدرت خروجی جریان یکسان (9.4A) هستند اما برای انواع مختلف قاب موتور در یک کلاس جریان یکسان پیکربندی شده اند.
"S" با موتورهای کوتاه مدت مانند α3/3000 و α6/2000 مطابقت دارد؛ "L" با موتورهای بلند مدت یا هندسه ویژه در همان کلاس جریان مطابقت دارد.
تفاوت در مجموعه پارامترهای سرو است که در انواع موتور S و L متفاوت است.
نصب گزینه اشتباه (H103 در مقابل H104) برای نوع موتور نصب شده باعث ایجاد شرایط هشدار آشکار نمی شود اما منجر به عملکرد زیر بهینه سرو می شود.
سوال 4: SVM1-40S چگونه در محدوده ماژول A06B-6096 FSSB قرار دارد؟
مجموعه تک محوری A06B-6096 از SVM1-12 (H101, 3.0A) تا SVM1-20 (H102, 5.9A), SVM1-40S (H103, 9.4A), SVM1-40L (H104), SVM1-80 (H105, 18.7A), SVM1-130 (H106, 52.2A)تا SVM1-360 (H108)، 115A).
H103 در محدوده متوسط پایین قرار دارد، اندازه گیری صحیح برای کلاس موتور α3/α6 است. برای موتورهای سنگین تر که نیاز به بیش از 9.4A مداوم دارند، SVM1-80 یا بزرگتر باید مشخص شود.
س5: کد های هشدار با A06B-6096-H103 مرتبط هستند؟
صفحه نمایش LED 7 بخش ماژول نشان دهنده کد های هشدار مطابق با ساختار هشدار ماژول FSSB است.آژیر 8 نشان دهنده جریان بیش از حد محور L (HCL) است. تشخیص استاندارد این است که کابل های قدرت موتور را قطع کنید و مقاومت عایق موتور را آزمایش کنید..
هشدار شماره 1 (فانت داخلی متوقف شده) نیاز به توجه فوری برای جلوگیری از آسیب حرارتی دارد.هشدار L و U نشان می دهد قطع فیبر نوری FSSB بر روی کانکتورهای COP10A و COP10B به ترتیب.
