| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-6096-H101 |
دلیلی ساده وجود دارد که چرا A06B-6096-H101 هنوز تقاضای منظم را می بیند، با وجود اینکه جدیدترین و قدرتمندترین درایو FANUC نیست:ماشينهايي که برايشون طراحی شده هنوز کار ميکنن.
مراکز فرعی ماشینکاری، چرخ و ماشین های آسیاب ساخته شده با FANUC 16i، 18i،و کنترل کننده های 21i و جانشینان آنها 30i/31i این تقویت کننده را روی محور هایی قرار می دهند که سال ها به طور قابل اعتماد چرخه شده اند،گاهی اوقات دهه ها
وقتی که یکی بالاخره شکست بخورد، مهم اینه که یه جایگزین سازگار سریع پیدا کنی.

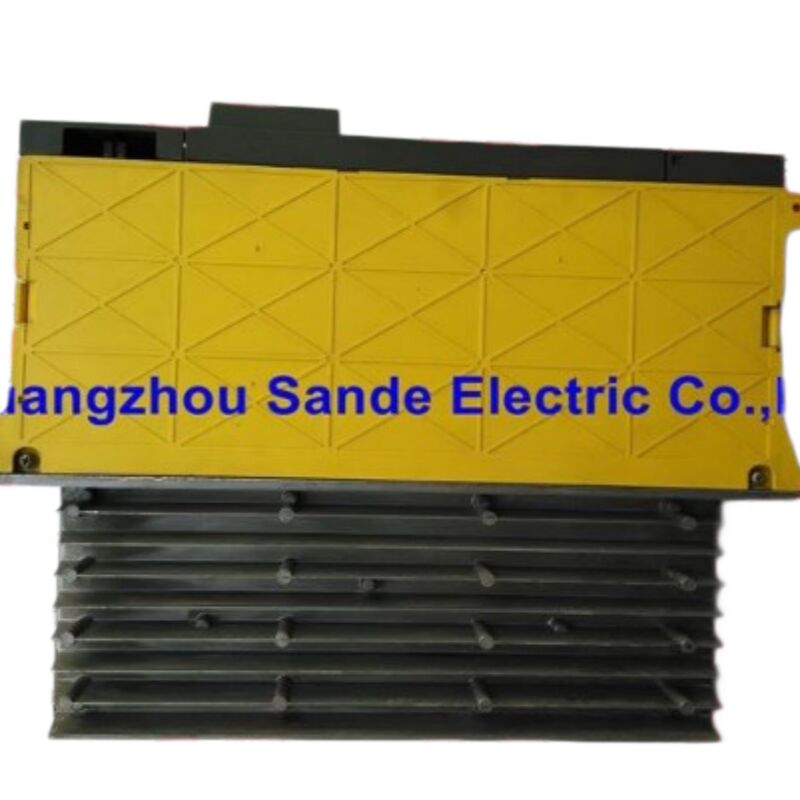

H101 مشخصهSVM1-12در سری 6096 Alpha FANUC یک ماژول تک محوری که با یک خروجی نامی 3.0A در 230V کار می کند، اندازه گیری شده برای بار محوری سبک تر در ماشین های کوچکتر.Sande Electric این ماژول را در حالت جدید و مورد استفاده (بررسي شده) ذخیره می کند، با ارسال در سراسر جهان در 0 ¢ 3 روز کاری.
برای درک اینکه چه چیزی باعث می شود سری 6096 متمایز باشد، کمک می کند که بدانیم که در تاریخ تقویت کننده سرو FANUC قرار دارد.
قبل از 6096، ماژول استاندارد alfa servo FANUC برای استفاده CNCسری 60796079 با CNC از طریق یک رابط مبتنی بر جریان معمولی ارتباط برقرار می کند سیگنال های الکتریکی که بین کارت سرو CNC و تقویت کننده از طریق سیم کشی مس منتقل می شوند.
این به طور قابل اعتماد کار می کرد، اما به عنوان سیستم های CNC بیشتر تقاضا و پیکربندی چند محور رایج شد، پیچیدگی سیم کشی و پهنای باند ارتباطی رابط های آنالوگ به عوامل محدود کننده تبدیل شد.
سری 6096 جایگزین 6079 با یک تغییر اساسی: رابط ارتباط servo بهFSSB فایبر نوری سریال سرو بسداده ها بین CNC و هر ماژول درایو در حال حاضر از طریق فیبر نوری به جای هادی های الکتریکی حرکت می کنند.
ایمنی سر و صدا بهبود می یابد، سرعت ارتباطات افزایش می یابد و سیم کشی بین قفسه CNC و کابینت درایو به طور قابل توجهی ساده می شود.
FANUC این انتقال را با توجه به تداوم عمدی انجام داد. ابعاد ماژول فیزیکی، معماری اتوبوس DC، نیازهای منبع برق و حتی کنوانسیون نامگذاری مدل (SVM1، SVM2,SVM3 برای یک محور، دو محور و سه محور) از 6079 منتقل شده است.
تمایز در شماره های ترسیم 6079 برای SVM فعلی و 6096 برای FSSB SVM نشانگر فنی است.اما از نظر عملیاتی ماشین هایی که از ماژول های 6096 استفاده می کنند بسیار شبیه به آنهایی هستند که از 6079 استفاده می کنند.
6096 این موقعیت را تا زمانی که سری 6117 Alpha i وارد شد، که کنترل فعلی HRV3 و یک فاکتور فرم ماژول باریک تر را به همراه داشت، اشغال کرد.
مدل 6096 از HRV3 پشتیبانی می کند، به شرطی که ترکیبی مناسب از تخته های تطبیقی نصب شود، اما این میزان همپوشانی ظرفیت است. از نظر ساختاری، مدل 6096 متعلق به نسل قبلی است.
در محدوده 6096 تک محوری، H101 مدل ورودی است.
مقیاس فعلی در سراسر خانواده از SVM1-12 (خرید H101، 3A) تا SVM1-20، SVM1-40S/L، SVM1-80، SVM1-130, SVM1-240،تا SVM1-360 یک طیف گسترده ای از همه چیز را از محورهای موقعیت کوچک در چرخ های فشرده تا محورهای اصلی بار سنگین در مراکز بزرگ ماشینکاری پوشش می دهد.
SVM1-12 در زمان ساخت ماشین با موتورهای servo alfa کوچکتر مطابقت داشت. معمولاً مدل هایی مانند alpha a1 / 3000 یا a2/2000.
این موتورها محورهای کمکی، محورهای کوتاه مدت و محورهای موقعیت در ماشین هایی که بار مکانیکی متوسط است را حرکت می دهند.
یک درایو مستمر با درجه 3A برای این وظایف کافی است، و اجرای یک ماژول با درجه بالاتر در جای آن مضر نیست،اما آن را غیر ضروری است و به طور کلی در دسترس به عنوان یک آیتم سهام پیکربندی شده برای همان اندازه اسلات.
| پارامتر | جزئیات |
|---|---|

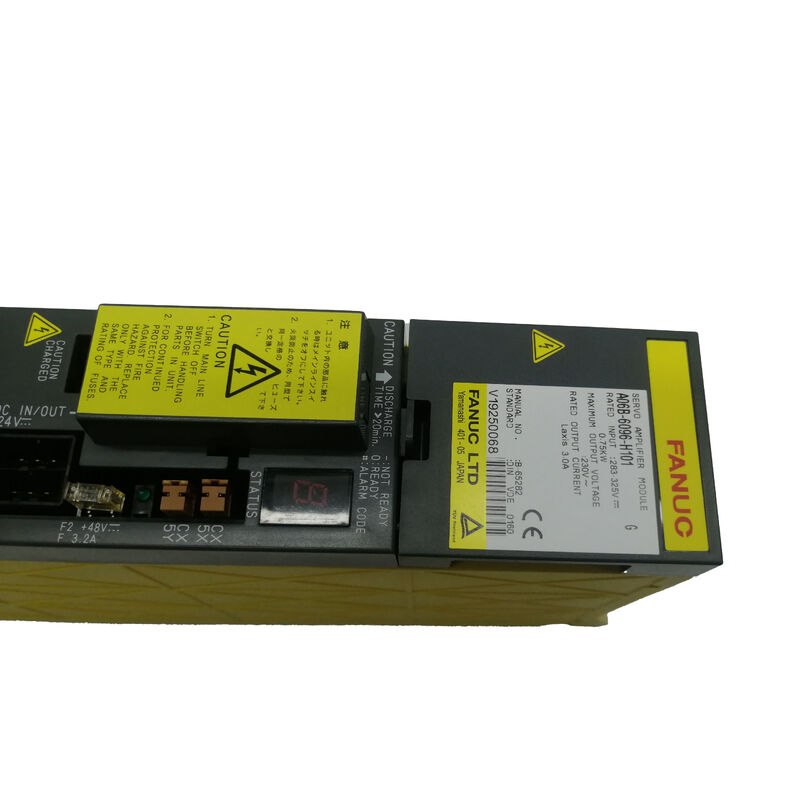

| شماره بخش | A06B-6096-H101 |
| همچنین به عنوان | A06B6096H101 |
| نامگذاری FANUC | SVM1-12 (ماژول سرو آلفا) |
| سری | FANUC 6096 الفا FSSB |
| تعداد محورها | یک محور |
| ورودی نامی | ۲۸۳٫۳۲۵ ولت DC، ۰٫۷۵ کیلو وات |
| جریان خروجی نامی | 3.0 A |
| ولتاژ خروجی نامی | 230 ولت AC |
| رابط کنترل | FSSB (Fiber Optic Serial Servo Bus) |
| حمایت از HRV | قابلیت HRV3 (با تخته های A16B-2202-074X + A20B-2100-054X) |
| صفحه سیم کشی داخلی | A16B-2202-0740 (نسخه بعدی) |
| PCB کنترل داخلی | A20B-2100-0540 (در اواخر) / A20B-2100-0250 (در اوایل) |
| موتورهای سازگار | موتورهای AC سری Alpha a1/3000, a2/2000 و معادل آن |
| CNC سازگار | FANUC سری 16i، 18i، 21i؛ 30i، 31i، 32i |
| نیاز به منبع برق | اتوبوس DC Alpha PS یا aiPS (سری 200 ولت) |
| فرکانس کار | 50 / 60 هرتز |
| دمای کار | از 0°C تا 55°C |
| وزن | حدود 2.27 کيلوگرم |
| تولید کننده | FANUC، ژاپن |
| گواهینامه | CE |
| شرایط موجود | جدید / استفاده شده (بررسي شده) |
| مقدار تولیدی | یک قطعه |
| ظرفیت عرضه روزانه | تا 100 عدد |
| ارسال | 0 ¥3 روز کاری از زمان تایید پرداخت |
| بسته بندی | بسته بندی اصلی |
یک جزئیات قبل از سفارش H101 استفاده شده: A06B-6096-H101 در دو پیکربندی داخلی متفاوت تولید شد.
دستگاه های اولیه از PCB کنترل A20B-2100-0250 استفاده می کردند؛ تولید بعدی به A20B-2100-0540 تغییر کرد. هر دو دارای همان معماری کنترل هستند اما تجدید نظر های مختلف هیئت مدیره هستند.
برای تعویض ساده ماژول، این تمایز به ندرت اهمیت دارد. کل ماژول به عنوان یک واحد تعویض می شود.
جایی که این موضوع اهمیت پیدا می کند در تعمیرات سطح قطعات است: اگر کسی فقط تخته کنترل را در یک واحد جایگزین کرده باشد، تجدید نظر تخته باید با آنچه که تخته سیم کشی انتظار دارد مطابقت داشته باشد.
ترکیبی از تخته های مخلوط از جفت گیری های تجدید نظر ناسازگار می تواند شرایط هشدار جعلی را ایجاد کند.
هنگامی که یک واحد استفاده شده را از ما سفارش می دهیم، ما ماژول را به عنوان یک مونتاژ کامل عرضه می کنیم.
واحدهای جدیداز سهام فانوک واقعی هستند، دست نخورده، با 12 ماه گارانتی از انبار ما.
برای تاسیساتی که هر وضعیت محور پایین را به عنوان یک وضعیت اضطراری تولید طبقه بندی می کنند، حذف عدم قطعیت تاریخ کار ارزش قیمت را دارد.
واحدهای مورد استفاده (بررسی شده)دارای گارانتی 3 ماهه هستند و برای بخش های تعمیرات عملی هستند که برای خرابی آینده ذخیره می کنند به جای پاسخ به یک خرابی در حال انجام.SVM1-12 بار محوری کوچک را هدایت می کند چرخه های کار معمولی آنها در مقایسه با محور های سنگین تر سخت نیست و واحدهای مورد استفاده به خوبی نگهداری شده به عنوان قطعات پشتیبان کار قابل اعتماد ثابت شده اند.
قبل از سفارش با ما تماس بگیرید تا در مورد شرایط خاصی که نیاز دارید، در دسترس بودن را تایید کنید.
ارسال در سراسر جهان از طریق DHL و FedEx۰۳ روز کاریحمل و نقل ترکیبی در سفارشات چند موردی در دسترس است.
پرداخت پذیرفته شده:
خریداران مسئول پرداخت هر گونه تعرفه وارداتی یا مالیات محلی در کشور مقصد هستند.
| شرایط | دوره گارانتی |
|---|---|
| جدید / استفاده نشده | 12 ماه |
| استفاده شده / بازرسی شده | سه ماه |
بازپرداخت پذیرفته می شود اگر واحدها آسیب دیده، ناقص، همانطور که توصیف شده است، یا تایید شده است که در طول4 روز پس از دریافتحالت اصلی با برچسب گارانتی سالم مورد نیاز است. حمل و نقل بازگشت در هزینه خریدار است.
خرابی ناشی از نصب نادرست، خطاهای سیم کشی یا آسیب فیزیکی پس از تحویل از پوشش گارانتی مستثنی است.
سوال1: تفاوت عملی بین سری 6079 و 6096 چیست و آیا آنها در یک دستگاه قابل تعویض هستند؟
6079 و 6096 همان نقش عملکردی را دارند تقویت کننده سرو تک، دو یا سه محور در کابینت سری آلفا 200 ولت اما از رابط های ارتباطی اساساً متفاوت استفاده می کنند.
6079 از یک رابط servo مبتنی بر جریان استفاده می کند؛ 6096 از FSSB استفاده می کند که داده های servo را از طریق فیبر نوری انتقال می دهد. کارت servo CNC تعیین می کند که کدام رابط در ماشین وجود دارد:یک کنترل کننده مجهز به یک کارت FSSB نیاز به ماژول های 6096 دارد.، در حالی که یک سیستم قدیمی بدون FSSB نمی تواند از آنها استفاده کند.
این دو خانواده بدون تغییر کارت سرو CNC قابل تعویض نیستند. اگر دستگاه شما در اصل یک ماژول 6079 داشته باشد ، به یک جایگزین 6079 نیاز دارید. اگر یک 6096 داشته باشد ، به یک 6096 نیاز دارید.
سوال2: H101 SVM1-12 با خروجی 3A است
از نظر قرار دادن در همان محل کابینت و برقراری ارتباط از طریق همان لینک FSSB، یک ماژول 6096 با رتبه بالاتر متصل می شود.
سوال اینه که آیا رتبه فعلی بالاتر مشکلی ایجاد میکنه و معمولاً اینطور نیستاز آنجایی که خروجی فعلی تقویت کننده توسط بار موتور و محدودیت های فعلی تنظیم شده توسط پارامتر CNC تعیین می شود، نه تنها حداکثر قدرت تقویت کننده.
با این حال، جایگزینی کنترل شده مانند این باید تنها با آگاهی از تنظیمات پارامتر انجام شود: پارامتر مدل تقویت کننده CNC ممکن است نیاز به به روزرسانی برای منعکس کردن رتبه فعلی جدید داشته باشد،یا درایو ممکن است یک عدم تطابق پیکربندی در قدرت را گزارش دهد.
برای جایگزینی دائمی، منبع درست H101 راه حل پاک است.گاهی اوقات یک جایگزین با رتبه بالاتر با تنظیم مناسب پارامتر استفاده می شود، اما این باید به عنوان یک اندازه گیری کوتاه مدت در نظر گرفته شود..
سوال 3: کنترل کننده FANUC من آژیر 9 سروآلارم را بر روی محور هدایت شده توسط این ماژول نشان می دهد، از کجا باید شروع به تحقیق کنم؟
آلارم سرو 9 در سیستم های FANUC به طور معمول نشان دهنده وضعیت بیش از حد در محور است که محرک برای مدت طولانی تر از آستانه حفاظت حرارتی اجازه می دهد.
قبل از فرض تقویت کننده شکست خورده است، بررسی کنید که آیا بار مکانیکی بر روی محور تغییر کرده است: استفاده شده یا آلوده پیچ های توپ، گیر کردن پاک کننده راه، بیش از حد محکم گیب،یا یک موتور شکست همگی افزایش تقاضا در حال حاضر بر روی درایو و می تواند آلارم بیش از حد بار در یک درایو است که در غیر این صورت عملکردی.
محور را به صورت دستی با سرعت کم حرکت دهید و مشاهده کنید که آیا موتور به آرامی حرکت می کند یا با مقاومت قابل توجهی حرکت می کند.
اگر محور رفتار مکانیکی عادی داشته باشد و آژیر بلافاصله پس از تنظیم مجدد بدون حرکت دستور داده شود، باز می گردد.خطای بیشتر در مرحله قدرت درایو یا مدار ترمیستور داخلی آن استدر اين سناريوه، تعويض ماژول راهکار مناسب عمل خواهد بود.
سوال 4: آیا این تقویت کننده نیاز به تغییر پارامتر بعد از تعویض دارد، یا واقعا پلگ و پلی است؟
پارامترهای سرو که رفتار محور را موقعیت لوپ افزایش، سرعت لوپ افزایش، محدوده جریان، نوع موتور تنظیم می کنند در حافظه CNC ذخیره می شوند، نه در ماژول درایو.تعویض ماژول تقویت کننده با همان شماره بخش باقی می ماند که پارامترهای دست نخورده و تحت تاثیر.
در اکثر موارد، یک مبادله H101 مشابه به هیچ گونه تغییر پارامتر نیاز ندارد.
استثنا زمانی است که واحد جایگزین دارای یک بازبینی تخت متفاوت از اصلی است. در سیستم های اولیه FANUC 16i/18i/21i،پارامتر مدل تقویت کننده در CNC هم درایو و هم نسخه رابط را شناسایی می کنداگر اصلاحات سخت افزاری واحد جایگزین با آنچه پارامتر انتظار می رود مطابقت نداشته باشد، ممکن است یک آژیر پیکربندی ظاهر شود.
این مسئله با به روز رسانی پارامتر مدل تقویت کننده مربوطه حل می شود عدد پارامتر خاص به مدل CNC و نسخه نرم افزار بستگی دارد.
پشتیبان گیری از تمام پارامترهای CNC قبل از هر گونه تعویض سخت افزاری یک عمل خوب است، زیرا به شما یک نقطه بازگردانی کامل می دهد اگر چیزی نیاز به تنظیم داشته باشد.
س5: آیا روش های معیوبیت رایج خاص برای SVM1-12 وجود دارد که قبل از نصب ارزش دانستن آن را دارد؟
A06B-6096-H101 دارای الگوهای شکست عمومی مشابه سایر ماژول های سری alfa FSSB است.
خازن های الکترولیتی داخلی بر روی PCB کنترل با گذشت زمان، particularly in environments with higher ambient temperatures or poor cabinet ventilation — capacitor-related faults often manifest as erratic axis behavior or intermittent alarms before becoming a hard failure.
کانکتورهای فیبر نوری (COP10A/COP10B در زنجیره FSSB) قبل از محکوم کردن خود ماژول ارزش بررسی دارند:یک کانکتور کابل فیبر آلاینده یا خم شده در انتهای درایو می تواند باعث خطاهای ارتباطی FSSB شود که شبیه به نقص درایو است.
رابط های فیبر را با یک ابزار تمیز کننده نوری مناسب تمیز کنید و قبل از تعویض، مطمئن شوید که کابل به درستی نصب شده است.کانکتورهای هیئت مدیره سیم کشی می توانند از سال ها چرخه حرارتی تماس متناوب ایجاد کنند .
