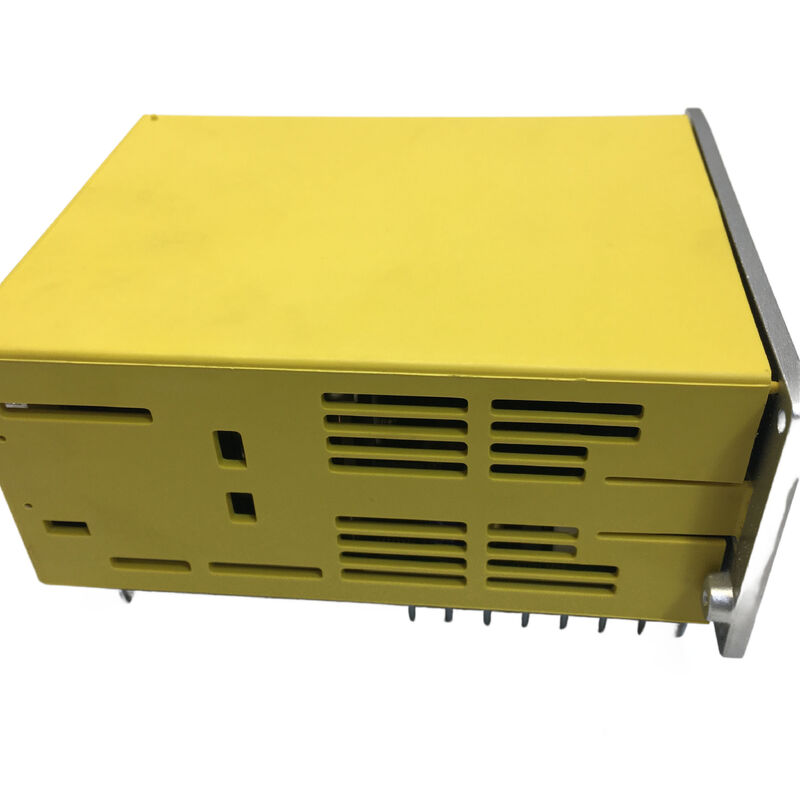

واحد تقویت کننده سروو AC فنک A06B-6093-H171 A06B6093H171 A06B-6093-H171

FANUC A06B-6093-H171 Beta Servo Drive SVU-12 I/O Link، واحد مستقل نسل دوم

هنگامی که مهندسان تعمیر و نگهداری به دنبال این قطعه هستند، معمولاً می دانند که کدام دستگاه به آن نیاز دارد.رابط آن متمایز است، و دستگاه هایی که در آن زندگی می کند به اندازه کافی طولانی بوده است که واحد اصلی به سادگی فرسوده شده است.

H171 به عنوانواحد ویژه 12در خانواده 6093 Beta FANUC: یک محور تک محوری، محرک مستقل با یک منبع تغذیه داخلی، ارتباط با CNC از طریقلینک I/Oاین دستگاه نسل دوم I / O Link در خط 6093 است (فرقه فرعی H15x اولین مورد بود). این واحد توسط FANUC متوقف شده است ،که باعث می شود که واحدهای مورد استفاده و مورد آزمایش مورد استفاده شده برای هر کسی که این ماشین ها را تولید می کند.

ساند الکتریک A06B-6093-H171 را در حالت جدید و مورد استفاده (بررسي شده) ذخیره می کند، آماده برای ارسال در سراسر جهان در عرض 3 روز کاری است.

SVU در مقابل SVM: یک تمایزی که در طبقه فروشگاه اهمیت دارد

اکثر تقویت کننده های سرو در اکوسیستم کابینت CNC FANUCSVM Servo Modules ماژول های سرو. آنها مستقل نیستند. واحدهای SVM قدرت اتوبوس DC را از یک ماژول منبع تغذیه مشترک (یا aiPS یا alfa PS) دریافت می کنند و آنها را در یک کابینت محرک مشترک قرار می دهند. اگر منبع تغذیه شکست بخورد,تمام ماژول های SVM در آن اتوبوس با هم پایین می آیند. اگر یک ماژول نیاز به حرکت به یک مکان مختلف در دستگاه داشته باشد، هدایت هادی اتوبوس DC یک محدودیت می شود.

A06B-6093-H171 یکSVU Servo Unitتفاوت این است که این واحد منبع برق داخلی را دارد. این واحد AC وارد شده را مستقیما به DC تبدیل می کند که به آن نیاز دارد.عدم وابستگی به یک ماژول تغذیه خارجی برای قدرت سرو درایواین استقلال ساختاری دقیقاً به همین دلیل است که FANUC SVU را برای محورهای کمکی طراحی کرده است که به طور فیزیکی از کابینت محرک اصلی جدا شده اندو تغییر دهنده های پالت که در یک بخش ابزار ماشین دور از کابینت مرکزی ساخته شده اند.

برای سازنده ماشین آلات، یک SVU به این معنی است که درایو را می توان در هر جایی که محور باشد نصب کرد، و از مسیرهای طولانی اتوبوس DC جلوگیری می کند.به این معنی که شما در حال تعویض یک واحد کاملا خود مختار هستند ، بدون اندازه اتوبوس دي سي

خانواده ۶۰۹۳: جایی که H171 در نسب بتا قرار می گیرد

سری 6093 نشان دهنده نسل اصلی واحد servo Beta FANUC است. محرک های Beta برای خدمت به بازار محور کمکی بار های سبک تر مانند مکانیسم های ATC و ایستگاه های ابزار گردشی که در آن سری کامل آلفا بیش از حد مشخص و بیش از حد گران بود.

در 6093 واحد I / O Link ، FANUC دو نسل تولید کرد. نسل اول دارای شماره های قطعات H15x (H152 برای SVU-12 ، H153 برای SVU-20 ، و غیره) بود.زیر خانواده H17x که H171 عضو SVU-12 است نسل دوم است، تخته های داخلی به روز شده در حالی که همان اثر الکتریکی و مکانیکی و همان رابط ارتباطی I / O Link را حفظ می کند.

SVU-12 کوچکترین واحد رتبه بندی شده در محدوده I / O Link beta مستقل است ، با خروجی 3.2A که با کوچکترین موتورهای servo beta مطابقت دارد. محدوده از طریق SVU-20 (H172) افزایش می یابد ،SVU-40 (H173)، و SVU-80 (H174) ، هرکدام با موتورهای بتا به طور تدریجی بزرگتر مطابقت دارند.

سری 6093 I / O Link در نهایت توسط سری 6132 (beta i I / O Link) جایگزین شد که نسل موتور beta i را همراه با به روزرسانی های سخت افزاری به ارمغان آورد.پایگاه نصب شده از ماشین آلات با 6093 واحد فعال باقی می ماند، اتصال PMM و آدرس گره I/O Link همه ویژگی های خاص نسل 6093 هستند،و 6132 واحد به طور مستقیم جایگزین بدون تغییر در سیم کشی ماشین و پیکربندی CNC.

مشخصات فنی

وضعیت متوقف شده: چه معنایی برای منابع دارد

فانوک تولید A06B-6093-H171 را از خط تولید فعلی خود متوقف کرده است. For machines still running this unit — many of which are lathes and machining centers built in the late 1990s and 2000s — sourcing options have narrowed to new-old-stock units from authorized and independent distributors، و واحدهای مورد استفاده از تامین کنندگان معتبر آزمایش شده است.

واحدهای جدید موجود در انبار های قدیمی، محصولات واقعی و غیر استفاده شده FANUC هستند که در شرایط مناسب نگهداری شده اند.اينها نزديک ترين معادل يک جايگزين جديد کارخانه هستند و گارانتي 12 ماهه کامل از انبار ما دارند.

واحدهای مورد استفاده بازرسی شده جایگزین عملی هستند: از دستگاه هایی که از کار گرفته شده اند یا ارتقا یافته اند، آزمایش شده اند تا عملکرد را تأیید کنند و با یک گارانتی 3 ماهه ارائه می شوند. The SVU-12 typically drives low-duty-cycle auxiliary axes — the current demands on an ATC or turret motor are brief and intermittent rather than continuous — so well-maintained used units from machines with normal service histories are a reliable working spare.

قبل از سفارش با ما تماس بگیرید تا در هر دو شرایط موجودیت را تایید کنید، زیرا موجودی واحدهای متوقف شده محدود است.

سفارش، پرداخت و حمل و نقل

ارسال در سراسر جهان از طریق DHL و FedEx۰۳ روز کاریحمل و نقل ترکیبی در سفارشات چند موردی در دسترس است.

روش پرداخت:

• انتقال بانکی (T/T)
• پي پال ️ سفارشات تا 500 دلار
• وسترن یونیون (Western Union)

تعرفه ها و مالیات های وارداتی مسئولیت خریدار در مقصد است.

گارانتی و بازگشت

بازپرداخت پذیرفته می شود اگر واحد آسیب دیده، ناقص، به عنوان توصیف نشده، یا تایید شده است که غیرفعال است4 روز پس از دریافت. واحد باید در حالت اصلی با برچسب گارانتی دست نخورده باشد. حمل و نقل بازگشت به هزینه خریدار است. خرابی از نصب نادرست، جفت گیری موتور اشتباه،یا آسیب فیزیکی پس از تحویل خارج از پوشش گارانتی است.

پرسش های مکرر

سوال 1: ارتباط I/O دقیقا چیست و A06B-6093-H171 چگونه به CNC FANUC متصل می شود؟

I/O Link یک پروتکل ارتباطی سریالی است که به طور گسترده در FANUC و سایر تجهیزات اتوماسیون ژاپنی استفاده می شود.این اجازه می دهد دستگاه های محیطی از جمله این درایو SVU-12 به PMM CNC (Power Mate Manager) یا به طور مستقیم به رابط I / O Link CNC متصل شوند، به جای اشغال یک کانال محور servo اختصاصی در کارت servo CNC. اتصال فیزیکی از طریق یک کانکتور JD1A / JD1B (معمولا یک کانکتور نوار کوچک یا پلاگین) ،و درایو یک آدرس گره اختصاص داده شده است که CNC استفاده می کند برای شناسایی آن را در زنجیره I / O لینک. یک زنجیره I/O Link می تواند چندین دستگاه را حمل کند.این معماری به این دلیل است که SVU می تواند به طور فیزیکی در هر نقطه از ماشین واقع شود فقط به کابل سیگنال I / O Link و ورودی قدرت AC خود نیاز دارد، نه زیرساخت اتوبوس DC از ماژول های FSSB.

سوال2: H171 یک واحد نسل دوم است ️ آیا می تواند یک واحد H15x (تولید اول) را در همان دستگاه جایگزین کند؟

در بيشتر نصب ها، بله. H171 (جنس دوم) از يه رابط I/O Link استفاده ميکنه،و همان سازگاری موتور با H15x نسل اولبوردهای داخلی متفاوت هستند (H17x از A20B-2100-0132 و A20B-2100-0186 استفاده می کند ، در حالی که H15x از اصلاحات قبلی بوردها استفاده می کند) ، اما رابط عملکردی ماشین و CNC یکسان است.در عمل، H171 به طور معمول به عنوان جایگزینی برای H152 و سایر واحدهای نسل اول استفاده می شود. The key check before substituting is to verify the CNC's I/O Link node address assignment and confirm no specific software parameter references the exact unit version in a way that would cause a configuration mismatch on power-upبرای اکثر ماشین ها، این یک جایگزین تمیز است.

سوال سوم: دستگاه من آلارم کنترل هوایی را نشان می دهد و برج دیگر نمایه نمی کند. چگونه می توانم تعیین کنم که آیا SVU-12 اشتباه است یا مشکل در جای دیگری است؟

SVU-12 دارای یک صفحه نمایش LED 7 بخش در جلوی آن است که وضعیت خود را مستقل از CNC نشان می دهد.دستگاه را روشن کنید و این صفحه نمایش را بررسی کنید اگر یک شماره ثابت یا کد حروف را نشان می دهدیک کد نشان دهنده ولتاژ پایین، خطای IPM، یا نقاط بیش از حد به سمت سخت افزار درایو یا موتور / کابل های آن است.اگر LED حالت عادی را نشان می دهد (بدون کد خطا) اما محور هنوز هم حرکت نمی کند، مشکل بیشتر در جریان بالا است: تنظیمات آدرس گره I / O Link، اتصال کابل I / O Link یا نردبان PMM CNC برای دنباله ATC را بررسی کنید. A common misdiagnosis is condemning the drive when the I/O Link cable has developed a poor connection at one of the connectors — these cables flex with machine motion and can develop intermittent open circuits at the connector crimp points.

سوال 4: آیا می توان A06B-6093-H171 را به عنوان ارتقاء دائمی با یک واحد اتصال I / O I / O سری 6132 جایگزین کرد؟

نه بدون اصلاحات. واحدهای beta i SVU سری 6132 نیز از I / O Link استفاده می کنند و یک PSU مستقل دارند، اما برای موتورهای سری beta i (biSV motors) طراحی شده اند.نه موتورهای اصلی سری بیتا مانند b1/3000 یا b2/3000 که H171 با آن مطابقت دارداتصال دهنده ها، ساختار پارامترها و تنظیم سرو مخصوص هر نسل موتور است. جایگزینی مستقیم نیاز به جایگزینی موتور و همچنین درایو دارد.به روز رسانی مجموعه پارامترهای CNC برای نوع موتور و مدل محرک جدید، و بررسی اینکه برنامه ATC یا دنباله برج ماشین با هر گونه تفاوت زمان در پاسخ درایو جدید سازگار است.این یک مسیر ارتقاء قابل اجرا در یک زمینه تعمیرات برنامه ریزی شده است.، اما این یک تبادل مشابه نیست. اگر هدف فقط بازگرداندن دستگاه به حالت کاری اصلی آن باشد ، تهیه یک H171 صحیح ساده تر و سریعتر است.

س5: آیا تعویض این واحد نیاز به تنظیم مجدد آدرس گره I/O Link دارد؟

آدرس گره اتصال I/O برای SVU-12 معمولاً از طریق سوئیچ های DIP یا سوئیچ های چرخشی در خود واحد تنظیم می شود.یا ممکن است در پارامترهای PMM CNC بسته به پیکربندی ماشین تعریف شود. هنگام جایگزینی H171 با H171 دیگر، آدرس گره در واحد جدید باید با آدرس واحد اصلی تنظیم شود.اگر واحد اصلی هنوز به طور فیزیکی وجود دارد و تغذیه می شود، آدرس می تواند به طور مستقیم از تنظیمات سوئیچ خود را قبل از برداشتن خواندن. اگر واحد اصلی در حال حاضر برداشته شده است و یا تنظیمات آن نمی تواند خوانده شود،آدرس در مستندات الکتریکی دستگاه ثبت شده است یا می تواند از لیست دستگاه I/O Link CNC تعیین شود، که تمام گره های متصل و آدرس آنها را نشان می دهد. تنظیم آدرس گره اشتباه یکی از شایع ترین علل خطا "نه یافت شده" پس از تعویض SVU است.بنابراین تایید این قبل از روشن کردن واحد جدید صرفه جویی در زمان عیب یابی غیر ضروری.
