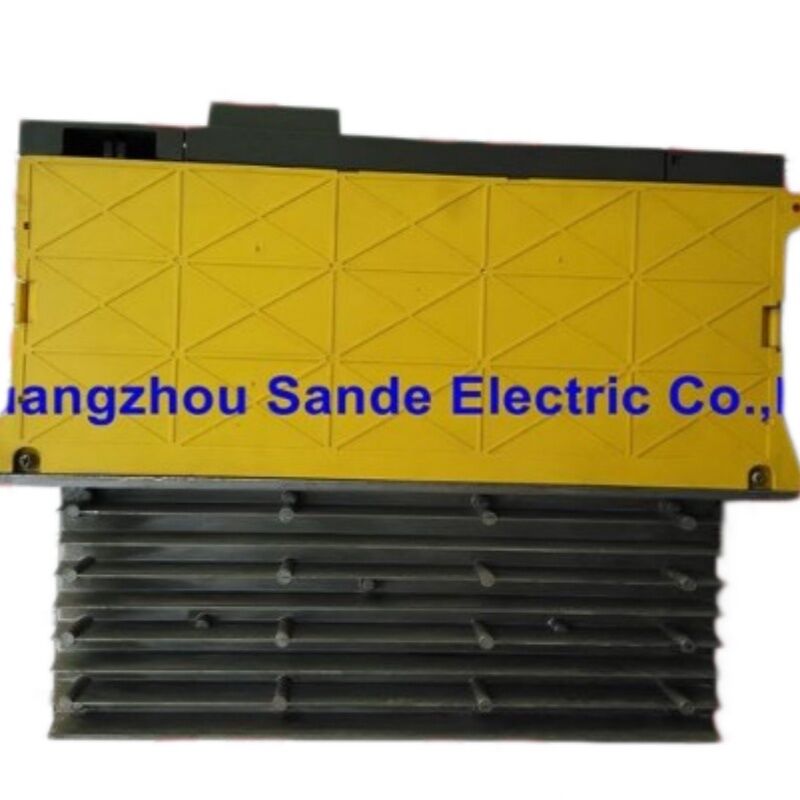

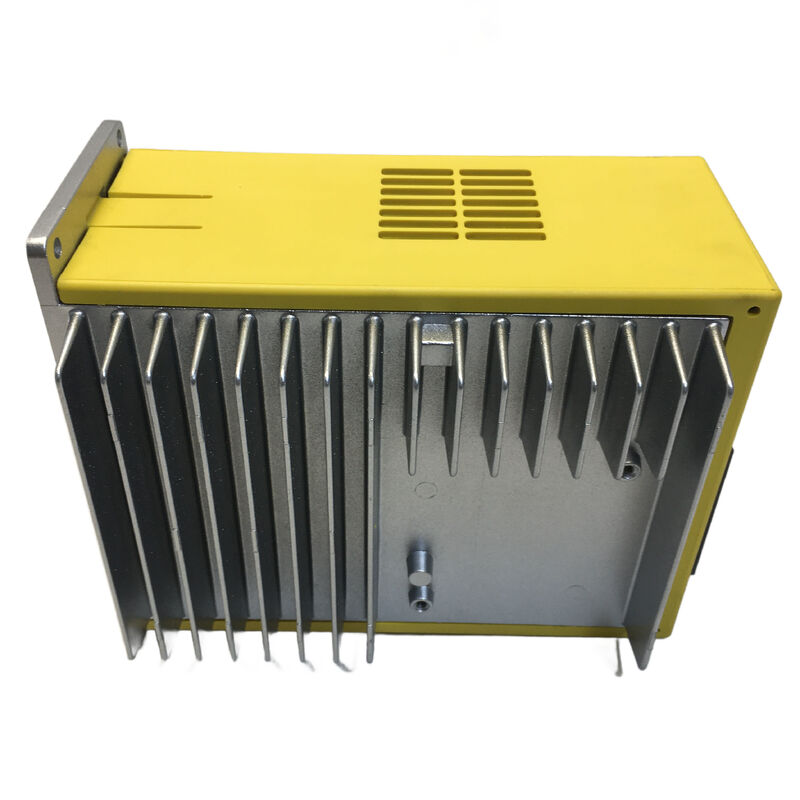

FANUC A06B-6093-H113 — درایو سروو تک محوره بتا SVU-40، رابط FSSB

دو سوال وجود دارد که یک مهندس نگهداری هنگام خرابی یک واحد سروو بتا می‌پرسد: «رابط چیست؟» و «رتبه جریان چقدر است؟» اگر یکی از این دو را اشتباه متوجه شوید، واحد جایگزین کار نخواهد کرد، مهم نیست چقدر سریع ارسال شود. برای A06B-6093-H113، پاسخ‌ها FSSB و کلاس 40 (خروجی نامی 12.5 آمپر) هستند — و هر دو این جزئیات پیامدهای واقعی برای ماهیت این واحد، نحوه ارتباط آن و موتورهایی که می‌تواند راه‌اندازی کند، دارند.

Sande Electric مدل A06B-6093-H113 را در شرایط نو و دست دوم بازرسی شده موجود دارد و ارسال آن به سراسر جهان در 0 تا 3 روز کاری انجام می‌شود.

چه چیزی این واحد را متمایز می‌کند: FSSB در یک SVU مستقل

برای درک جایگاه A06B-6093-H113 در اکوسیستم FANUC، مفید است که به دو محور تنوع در درایوهای سروو بتا فکر کنیم: معماری قدرت و رابط ارتباطی.

در سمت قدرت، واحدهای سروو بتا FANUC (SVU) مستقل هستند — هر واحد منبع تغذیه داخلی خود را دارد و برق AC ورودی را به DC مورد نیاز برای خروجی درایو تبدیل می‌کند. این تفاوت ساختاری تعیین‌کننده بین یک SVU بتا و یک ماژول SVM آلفا است. ماژول‌های SVM آلفا برق DC را از یک ماژول منبع تغذیه مشترک که روی همان باس درایو نصب شده است، دریافت می‌کنند؛ اگر آن منبع تغذیه از کار بیفتد، تمام ماژول‌های روی باس با هم از کار می‌افتند. SVU منبع تغذیه خود را حمل می‌کند، بنابراین می‌تواند به طور مستقل، در هر نقطه از دستگاه که برق AC در دسترس است، نصب شود. به همین دلیل SVUهای بتا انتخاب استاندارد برای محورهایی هستند که از نظر فیزیکی از کابینت درایو اصلی جدا هستند — تعویض‌کننده‌های خودکار ابزار، ایستگاه‌های ابزار دوار، یا محورهای موقعیت‌یابی ثانویه در ماشین‌ابزارهای بزرگ.

در سمت ارتباطات، FANUC دو گزینه رابط مختلف را در سری SVU 6093 ارائه می‌دهد. زیرخانواده‌های H15x و H17x از I/O Link استفاده می‌کنند و از طریق PMM و کابل سریال الکتریکی به CNC متصل می‌شوند. زیرخانواده H11x — از جمله این H113 — از FSSB استفاده می‌کند: گذرگاه سروو سریال فیبر نوری، همان رابط نوری پرسرعت که در ماژول‌های سروو سری آلفا FANUC استفاده می‌شود. اتصال فیزیکی از طریق فیبر نوری TOCP200 است، نه کابل داده الکتریکی.

بنابراین، A06B-6093-H113 تقاطع دو ویژگی است که همیشه با هم ظاهر نمی‌شوند: آزادی مکانی یک SVU مستقل و دقت فیبر نوری پرسرعت ارتباط سروو FSSB. برای سازندگان ماشین‌ابزار که سیستم‌های CNC مبتنی بر FSSB را اجرا می‌کنند و همچنین نیاز به موقعیت‌یابی یک محور دور از پشته درایو اصلی دارند، این SVU-40 راه‌حل بود.

SVU-40 در محدوده جریان FSSB 6093

در زیرخانواده FSSB H11x سری 6093، FANUC چهار رتبه جریان تولید کرده است:

• H111 — SVU-4 (کوچکترین، برای سبک‌ترین موتورهای بتا)
• H112 — SVU-12 (محدوده متوسط رو به پایین)
• H113 — SVU-40 (محدوده متوسط رو به بالا، خروجی نامی 12.5 آمپر)
• H114 — SVU-80 (بالاترین جریان، خروجی نامی 15 آمپر)

SVU-40 H113 در موقعیت میانی رو به بالا قرار دارد و برای موتورهای بتا در کلاس 40 اندازه‌گیری شده است: b4/3000، b8/2000 و موتورهای مشابه که در محورهای کمکی سنگین‌تر ظاهر می‌شوند — جداول دوار بزرگتر، مکانیزم‌های ATC سنگین‌تر، و محورهای موقعیت‌یابی ثانویه در ماشین‌ابزارهای بزرگتر. همچنین به عنوان سازگار با موتورهای آلفا در محدوده کلاس 40 (α4/4000i، α8/3000i) در پیکربندی‌های موتور ترکیبی ذکر شده است، که دامنه ماشین‌هایی را که در آن‌ها استفاده می‌شود گسترش می‌دهد.

پسوند H113 در شماره‌گذاری FANUC از قرارداد پیروی می‌کند: اولین رقم بعد از H نشان‌دهنده نسل رابط است و ارقام بعدی نشان‌دهنده کلاس جریان هستند. H113 به معنای واحد سوم در خانواده SVU FSSB H11x است — که با سطح خروجی SVU-40 مطابقت دارد.

مشخصات فنی

H113 در مقابل H173: تقسیم FSSB و I/O Link در سری 6093

یک خطای رایج در سفارش‌دهی در سری 6093، اشتباه گرفتن انواع FSSB (H11x) با انواع I/O Link (H17x) است. هر دو واحدهای کلاس SVU-40 با منابع تغذیه داخلی هستند. هر دو از نظر فیزیکی از نظر اندازه مشابه هستند. تفاوت در برد و کانکتور ارتباطی است.

H113 از طریق فیبر نوری FSSB به CNC متصل می‌شود. H173 از طریق I/O Link (سریال الکتریکی، از طریق PMM) متصل می‌شود. اینها قابل تعویض نیستند. CNC باید برای یک نوع رابط پیکربندی شود و سیم‌کشی دستگاه کابل مربوطه را به محل درایو هدایت کند. اگر دستگاه شما دارای کابل فیبر نوری FSSB است که به محل نصب درایو هدایت می‌شود، جایگزین باید H113 (یا یک واحد FSSB سازگار) باشد. نصب یک واحد I/O Link در آن محل بلافاصله پس از روشن شدن، صرف نظر از صحیح بودن سایر پارامترها، منجر به خطای ارتباطی می‌شود.

قبل از سفارش، برچسب درایو واحد موجود یا برداشته شده را بررسی کنید، یا کانکتور را برای اتصال فیبر نوری بازرسی کنید — این FSSB را تایید می‌کند و تایید می‌کند که H113 مشخصات صحیح است.

موجودی نو و دست دوم: راهنمایی عملی

واحدهای A06B-6093-H113 نو-قدیمی-موجودی محصول اصلی FANUC، استفاده نشده، در انبار مناسب نگهداری شده‌اند. اینها دارای 12 ماه گارانتی از انبار ما هستند. برای ماشین‌هایی در محیط‌های تولیدی بالا که حاشیه اطمینان مهم است، موجودی نو خطر را به حداقل می‌رساند.

واحدهای دست دوم بازرسی شده از ماشین‌های از رده خارج شده یا ارتقا یافته تامین می‌شوند و قبل از فروش برای عملکرد تست می‌شوند. SVU-40 یک واحد تک محوره است که معمولاً یک محور کمکی با وظیفه کمتر را راه‌اندازی می‌کند — جداول دوار بزرگ یا مکانیزم‌های ATC تمایل به چرخه متناوب دارند تا مداوم، که به این معنی است که اجزای قدرت درایو حتی در واحدهای ماشین‌های قدیمی‌تر نیز اغلب در وضعیت خوبی قرار دارند. موجودی دست دوم دارای 3 ماه گارانتی است و یک گزینه عملی برای تعمیرات حساس به هزینه یا موجودی پشتیبان است.

قبل از سفارش با ما تماس بگیرید تا از موجودی فعلی در هر دو شرایط اطمینان حاصل کنید.

سفارش، پرداخت و حمل و نقل

ارسال DHL و FedEx به سراسر جهان در عرض 0 تا 3 روز کاری از پرداخت تایید شده. حمل و نقل ترکیبی برای چندین قلم کالا موجود است.

گزینه‌های پرداخت:

• انتقال بانکی (T/T) — تمام مقادیر سفارش
• PayPal — سفارشات تا 500 دلار
• Western Union — تمام مقادیر سفارش

خریداران مسئول عوارض و مالیات واردات قابل اعمال در کشور مقصد هستند.

گارانتی و مرجوعی

مرجوعی در مواردی پذیرفته می‌شود که واحدها آسیب دیده، ناقص، غیر از توضیحات یا در عرض 4 روز از دریافت غیرقابل استفاده باشند. واحد باید در وضعیت اصلی خود با برچسب گارانتی دست نخورده مرجوع شود و هزینه‌های حمل و نقل مرجوعی به عهده خریدار است. گارانتی به خسارات ناشی از نصب نادرست، اتصالات اشتباه موتور یا کابل، یا خسارات فیزیکی پس از تحویل گسترش نمی‌یابد.

سوالات متداول

س1: چگونه تایید کنم که A06B-6093-H113 واحد صحیح برای دستگاه من است و نه یک نوع I/O Link مانند H173؟

 به اتصال فیزیکی درایو موجود برای کابل رابط CNC نگاه کنید. اتصال FSSB از فیبر نوری استفاده می‌کند — یک کابل فیبر نازک پلاستیکی یا شیشه‌ای که به یک کانکتور سبک TOCP200 ختم می‌شود. I/O Link از یک کابل الکتریکی معمولی استفاده می‌کند، معمولاً با یک کانکتور پلاگ کوچکتر. اگر می‌توانید فیبر نوری را که وارد پورت فیبر JD1A یا معادل آن در درایو می‌شود ببینید، درایو FSSB است و H113 خانواده صحیح است. علاوه بر این، مستقیماً برچسب واحد اصلی را بررسی کنید — این واحد SVU-40 FSSB یا عبارت معادل را نشان می‌دهد و شماره قطعه H113 قابل مشاهده خواهد بود. اگر واحد اصلی قبلاً برداشته شده و هیچ سندی در دسترس نیست، شماتیک الکتریکی دستگاه را برای محور سروو مورد نظر بررسی کنید، که نوع رابط را در نمودار سیم‌کشی شناسایی می‌کند.

س2: H113 به عنوان SVU-40 لیست شده است، اما خروجی نامی آن فقط 12.5 آمپر است — چرا به آن "40" گفته می‌شود؟

عدد "40" در SVU-40 به تعیین کلاس جریان موتور داخلی FANUC اشاره دارد، نه لزوماً عدد آمپر مطلق در همه موارد. در سری 6093، SVU-40 برای راه‌اندازی موتورهای دسته کلاس 40 FANUC رتبه‌بندی شده است، که شامل موتورهایی مانند b8/2000 و موتورهای معادل آلفا کلاس 40 آمپر است. رقم 12.5 آمپر، جریان خروجی RMS پیوسته در شرایط عملیاتی عادی است. جریان پیک در طول شتاب می‌تواند به طور قابل توجهی بالاتر از رتبه پیوسته باشد، که رقم مربوطه برای تطابق موتور است. طبقه‌بندی "40" این قابلیت جریان پیک را برای موتورهای آن کلاس پوشش می‌دهد. مرحله بعدی به SVU-80 (H114، 15 آمپر پیوسته) موتورهای سنگین‌تر کلاس 80 را مدیریت می‌کند. تطابق درایو با موتور بر اساس تعیین کلاس، به جای فقط بر اساس جریان پیوسته، رویکرد صحیح است.

س3: پس از نصب یک H113 جایگزین، CNC در هنگام راه‌اندازی آلارم مربوط به FSSB 5134 یا 460 را نشان می‌دهد. دلایل احتمالی چیست؟

این آلارم‌ها نشان می‌دهند که ارتباط FSSB بین CNC و تقویت‌کننده به درستی برقرار نشده است. شایع‌ترین دلایل به ترتیب فراوانی عبارتند از: اول، کابل فیبر نوری به طور کامل در کانکتور واحد جدید قرار نگرفته است — کانکتورهای TOCP200 برای جا افتادن نیاز به کلیک مثبت دارند و یک فیبر نیمه وارد شده باعث از دست رفتن سیگنال متناوب یا کامل می‌شود؛ دوم، کابل فیبر خود دارای نقض شعاع خمیدگی است که در طول نصب ایجاد شده و سیگنال نوری را به زیر آستانه ارتباط قابل اعتماد تضعیف می‌کند؛ سوم، توان کنترل DC +24 ولت تقویت‌کننده وجود ندارد یا زیر آستانه است — قبل از مشکوک شدن به لینک فیبر، بررسی کنید که منبع تغذیه 24 ولت به واحد در محدوده مشخصات باشد. آلارم 5136 (تعداد آمپلی‌فایرها کم است) نشان می‌دهد که CNC تعداد آمپلی‌فایرهای کمتری را در زنجیره FSSB نسبت به پیکربندی مورد انتظار خود می‌بیند، که معمولاً به این معنی است که واحد جدید اصلاً پاسخ نمی‌دهد — این به اتصال فیبر یا توان کنترل برمی‌گردد.

س4: آیا می‌توان از A06B-6093-H113 با موتورهای سری آلفا استفاده کرد، نه فقط موتورهای بتا؟

 بله، با تنظیمات پارامتر موتور مناسب. SVU-40 H113 مستند شده است که با موتورهای آلفا در محدوده کلاس 40، از جمله α4/4000i و α8/3000i سازگار است، زمانی که پارامترهای سروو CNC برای آن انواع موتور پیکربندی شده باشند. در عمل، سری SVU 6093 توسط سازندگان ماشین‌ابزار در پیکربندی‌های ترکیبی استفاده می‌شد که در آن یک SVU بتا یک موتور آلفا را روی یک محور کمکی راه‌اندازی می‌کرد — این به ویژه زمانی رایج بود که موتور آلفا به دلایل تاریخی از قبل روی دستگاه نصب شده بود اما معماری محور کمکی دستگاه به یک درایو SVU مستقل نیاز داشت. الزام حیاتی این است که حداکثر تقاضای جریان موتور با کلاس خروجی درایو مطابقت داشته باشد. تطابق نادرست یک موتور سنگین‌تر با یک درایو با رتبه سبک‌تر (یا برعکس) منجر به خطاهای اضافه جریان یا عملکرد ضعیف خواهد شد.

س5: آیا جایگزین مستقیمی برای A06B-6093-H113 وجود دارد، یا کاملاً منسوخ شده و معادل جدیدتری ندارد؟

سری 6093 توسط FANUC به عنوان یک محصول تولیدی فعلی منسوخ شده است. هیچ معادل جدیدتری که از همان فرم فاکتور، کانکتورها و مجموعه پارامتر استفاده کند وجود ندارد — نسل بعدی، سری 6114 (SVM1-40i با FSSB)، از فرمت فیزیکی متفاوتی استفاده می‌کند و نیاز به اتصال به یک منبع تغذیه مشترک دارد به جای اینکه به عنوان یک SVU مستقل عمل کند. برای ماشین‌هایی که بر اساس معماری SVU 6093 طراحی شده‌اند، تامین واحد 6093 صحیح، مسیر عملی برای بازسازی مشابه است. ارتقا به نسل 6114 نیاز به تعویض معماری منبع تغذیه برای آن محور، تغییر چیدمان نصب درایو، و به‌روزرسانی پارامترهای سروو CNC دارد — یک پروژه قابل توجه. برای اکثر سناریوهای نگهداری، یک H113 دست دوم تست شده یا نو-قدیمی-موجودی، راه‌حل سریع‌تر، مقرون‌به‌صرفه‌تر و کم‌اختلال‌تر است.
