| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-6093-H112 |

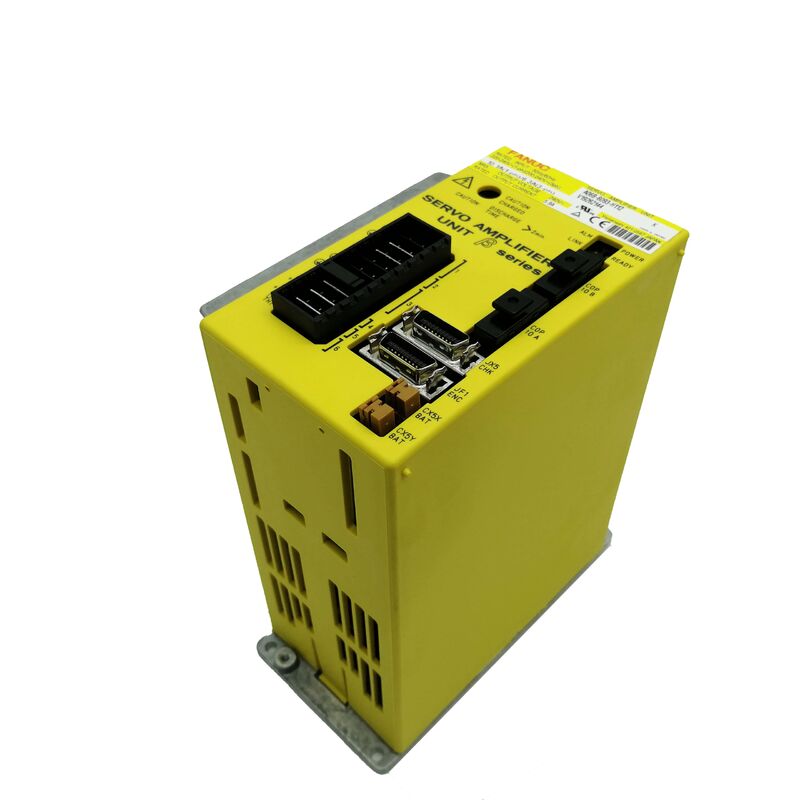

انتخاب کلاس جریان اشتباهی اشتباه قابل اجتناب ترین در سری 6093 است.و بر روی همان رابط فیبر نوری FSSB اجرا می شود اما موتورهایی که آنها را هدایت می کنند متفاوت است، و فضای سر فعلی قابل تعویض نیست. A06B-6093-H112 واحد SVU-20 است: 5.9A خروجی نامی، نقطه وسط در محدوده 6093 FSSB،و انتخاب درست برای کلاس موتور بتا آن را با هم مطابقت دارد.
يه چيز ديگه در مورد اين واحد هست که بر هر شغل جايگزين اثر ميکند، و اين کار را به راحتي از دست ميديم:پارامترهای سری 6093 بتا در خود درایو ذخیره می شوند، نه در CNCوقتی این واحد خراب شود و نیاز به تعویض داشته باشد، پارامترهای سرو با واحد قدیمی خارج می شوند مگر اینکه قبلاً ذخیره شده باشند.درک این قبل از سفارش مهم است به همان اندازه که تایید شماره قطعه.
ساند الکتریک A06B-6093-H112 را در حالت جدید و مورد استفاده بازرسی کرده و در سه روز کاری در سراسر جهان ارسال می کند.
فرعی H11x FSSB از سری 6093 شامل چهار سطح خروجی است که هر کدام با یک کلاس مختلف موتورهای servo beta (و alpha کوچک) مطابقت دارند:
H111 SVU-4- کوچکترین، برای سبک ترین موتورهای بتا در کاربردهای کم بار
H112 ✓ SVU-20برای موتورهای بتا در کلاس 20
H113 SVU-40✅ محدوده متوسط بالا، 12.5A نامی، برای موتورهای بتا در کلاس 40
H114 ️ SVU-80- بالاترین جریان، 15A نامگذاری شده، برای سنگین ترین موتورهای بتا
H112 SVU-20 به طور خاص با موتورهای بتا FANUC در کلاس متوسط پایین مطابقت دارد: b2 / 3000، b3 / 3000 و موتورهای مشابه که در محورهای کمکی بار سبک تر ظاهر می شوند.این ها به طور معمول شاخص های کوچک چرخش هستند، مکانیسم های ATC سبک تر، یا محورهای موقعیت گیری ثانویه در ماشین آلات کامپکت ابزار در محورهای که در آن مدارک چرخش و بی وقفه توجیه افزایش به کلاس 40 را توجیه نمی کند.
استفاده از H113 (SVU-40) در موقعیتی که برای H112 طراحی شده است در بیشتر موارد به چیزی آسیب نمی رساند، اما این یک مشخصات بیش از حد است.استفاده از H111 (SVU-4) کمتر از حد مشخص شده است و باعث ایجاد آلارم های بیش از حد می شود.H112 واحد درست برای ماشین آلات است که در آن موقعیت محور محور در اطراف ظرفیت فعلی SVU-20 طراحی شده است.
بیشتر تجربه سیستم سرو FANUC شامل سری SVM آلفا است که در آن پارامترهای سرو در حافظه پارامتر CNC زندگی می کنند.جایگزین یک ماژول SVM شکست خورده و پارامترهای باقی می ماند در CNC ماژول جدید آنها را در اولین آغاز انتخاب می کند.
سری 6093 بتا SVU متفاوت کار می کند. در این واحدها، پارامترهای محور سرو در خود درایو نگهداری می شوند. هنگامی که درایو قدیمی را حذف می کنید، مجموعه پارامتر با آن باقی می ماند.نصب یک H112 جدید بدون بازگرداندن پارامترهای اول به معنی محور به درستی رفتار نمی کند تا مجموعه پارامتر به واحد جدید نوشته شده است.
روش پشتیبان گیری و بازگرداندن بستگی به سری CNC دارد. برای کنترل کننده های 16i، 18i، 21i، 20i، و خانواده های PowerMate-iD/iH،پارامترها از طریق عملکرد Power Mate CNC Manager (PMM) در منوی CNC ذخیره و بازیابی می شوندپارامترهای کلیدی PMM که این فرآیند را کنترل می کنند عبارتند از پارامتر 960.0 (SLV ٪ تعداد برده ها نمایش داده می شود) ، 960.1 و 960.2 (MD1 / MD2 ٪ مقصد برای ورودی / خروجی پارامتر) و 960.3 (PMN ️ حالت فعال / غیرفعال PMM)قبل از برداشتن H112 اصلی، پشتیبان گیری پارامتر باید بسته به تنظیمات MD1 / MD2 به ذخیره برنامه قطعات CNC یا به یک کارت حافظه نوشته شود.
این تنها برای H112 نیست، بلکه برای تمام واحدهای 6093 بتا SVU اعمال می شود.اما ارزش آن را به وضوح بیان می کند زیرا این مرحله اغلب توسط مهندسان که عادت به جایگزینی ماژول های آلفا SVM و فرض همان قوانین اعمال پرتاب می شود.

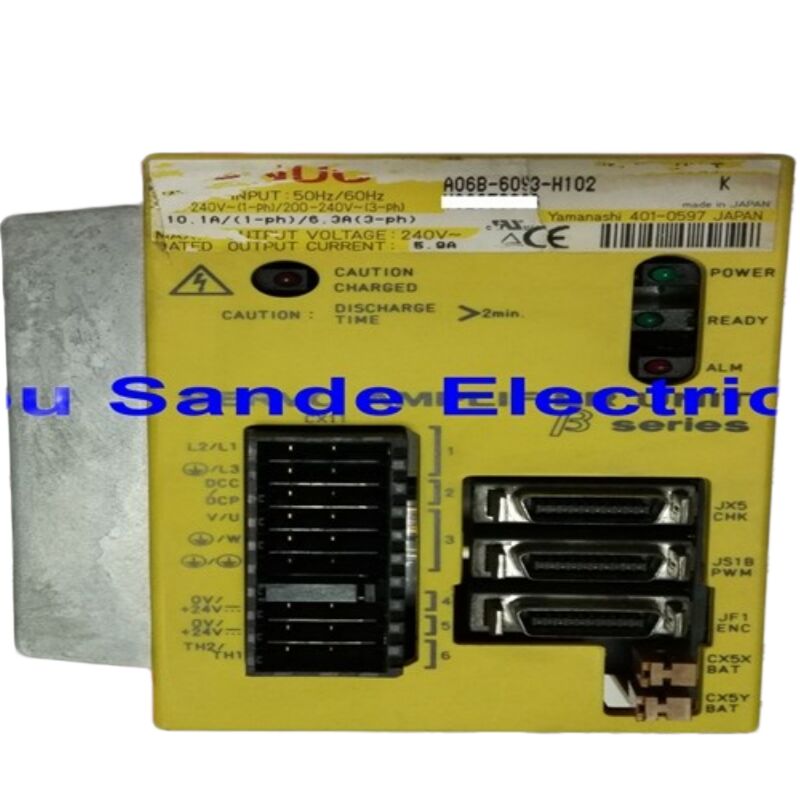

کلاس فعلی SVU-20 دو بار در سری 6093 ظاهر می شود ، که بر اساس نوع رابط تقسیم شده است. H112 از FSSB همان بس سرو فیبر نوری مورد استفاده در سری آلفا FANUC استفاده می کند.H102 از نوع B استفاده می کند یک پروتکل رابط متفاوت، گاهی اوقات همچنین رابط PWM در برخی اسناد FANUC نامیده می شود.
هر دو واحد SVU-20 تک محوری مستقل با امتیازات فعلی یکسان و همان معماری تغذیه داخلی هستند. ابعاد فیزیکی مشابه هستند.اما کابل ارتباطات فرق داره، ترتیب کانکتور متفاوت است و پیکربندی CNC باید با نوع رابط واحد نصب شده مطابقت داشته باشد.
اگر کابل سرو ماشین به موقعیت محور یک فیبر نوری (نوع TOCP200) باشد، جایگزینی باید H112 باشد. اگر یک کابل رابط الکتریکی برای نوع B باشد، واحد H102 است.نصب نوع رابط اشتباه باعث ایجاد یک خطای ارتباطی فوری در قدرت می شود و محور کار نمی کندقبل از سفارش، نوع کابل را در نقطه اتصال درایو تایید کنید.
| پارامتر | جزئیات |
|---|---|
| شماره بخش | A06B-6093-H112 |
| همچنین به عنوان | A06B6093H112 |
| نامگذاری FANUC | SVU-20 / SVU1-20 (اتحاد بیتا سرو، FSSB) |
| سری | فرعی FANUC 6093 Beta H11x FSSB |
| نوع واحد | SVU (استاندارد با منبع تغذیه داخلی) |
| تعداد محورها | یک محور |
| ولتاژ ورودی (یک فاز) | ۲۲۰٫۲۴۰ ولت AC، ۱۰٫۱A، ۵۰/۶۰ هرتز |
| ولتاژ ورودی (سه فاز) | 200-240 ولت AC، 50/60 هرتز |
| جریان خروجی نامی | 5.9A |
| حداکثر ولتاژ خروجی | 240 ولت AC |
| رابط کنترل | FSSB (Fiber Optic Serial Servo Bus) |
| ذخیره پارامتر | در هواپیما (در محرک، نه در CNC) |
| ویژگی ها | تشخیص نشت، سیستم هشدار |
| موتورهای سازگار | FANUC Beta سری b2/3000، b3/3000 (کلاس 20) |
| CNC سازگار | سری FANUC 15، 16، 18، 20، 21 و i |
| تولید کننده | FANUC، ژاپن |
| گواهینامه | CE |
| شرایط موجود | جدید / استفاده شده (بررسي شده) |
| مقدار تولیدی | یک قطعه |
| ظرفیت عرضه روزانه | تا 100 عدد |
| ارسال | 0 ¥3 روز کاری از زمان تایید پرداخت |
| بسته بندی | بسته بندی اصلی |
SVU-20 محورهای کمکی سبک تر را هدایت می کند محورهای که به جای پیوسته به طور متناوب چرخه می کنند. یک شاخص چرخشی که یک بار در هر چرخه قطعات حرکت می کند،یا یک ATC که برای چند ثانیه در هر تغییر ابزار عمل می کند، ساعت های عملیاتی بسیار کمتری نسبت به محور اصلی ماشینکاری که تمام روز در چرخه کار می کند، جمع می کند.این الگوی استفاده به این معنی است که واحدهای استفاده شده از دستگاه های خارج از کار اغلب در وضعیت واقعی خوب هستند، با فرسایش محدود بر روی اجزای قدرت.
New-old-stock H112 units are genuine unused FANUC product and carry a 12-month warehouse warranty — the right choice where maximum reliability margin or an upcoming long maintenance interval is a priority.
واحدهای مورد استفاده بازرسی شده دارای یک گارانتی 3 ماهه هستند و یک گزینه عملی برای تعمیرات حساس به هزینه، موجودی پشتیبان،یا شرایطی که طول عمر برنامه ریزی شده ماشین به دلیل افزایش سهام جدید نیست..
قبل از سفارش با ما تماس بگیرید تا در حال حاضر در هر دو شرایط موجود است.
ارسال در سراسر جهان از طریق DHL و FedEx۰۳ روز کاریحمل و نقل ترکیبی در چندین مورد در دسترس است.
پرداخت:
تعرفه های وارداتی و مالیات های محلی مسئولیت خریدار در مقصد است.
| شرایط | دوره گارانتی |
|---|---|
| جدید / استفاده نشده | 12 ماه |
| استفاده شده / بازرسی شده | سه ماه |
بازپرداخت ها برای واحدهایی که آسیب دیده، ناقص، طبق توصیف نیستند، یا تایید شده که در عرض یک ماه کار نمی کنند پذیرفته می شوند.4 روز پس از دریافت. واحد باید در حالت اصلی خود با برچسب ضمانت سالم بازگردانده شود. حمل و نقل بازگشت به هزینه خریدار است. تضمین آسیب ناشی از نصب نادرست را پوشش نمی دهد.جفت گیری موتور اشتباهیا آسیب جسمی بعد از زایمان
سوال1: H112 و H102 هر دو دارای درجه بندی SVU-20 هستند آیا می توانم از یکی برای جایگزین کردن دیگری استفاده کنم؟نه. با وجود اینکه کلاس جریان SVU-20 و جریان خروجی 5.9A یکسان دارند، H112 و H102 از رابط های ارتباطی اساسا متفاوت استفاده می کنند.H112 از طریق فیبر نوری FSSB به CNC متصل می شودH102 از رابط نوع B (اتصال سریالی الکتریکی) استفاده می کند. این رابط ها از کانکتورهای مختلف، انواع مختلف کابل و پارامترهای پیکربندی CNC مختلف استفاده می کنند.نصب یک H102 در یک موقعیت سیم کشی شده برای FSSBقبل از سفارش، به طور فیزیکی نوع کابل را در موقعیت نصب درایو شناسایی کنید:فیبر نوری H112برچسب بر روی واحد اصلی شکست خورده، اگر هنوز قابل مشاهده باشد، همچنین نوع رابط را نشان می دهد.
سوال2: شنیدم که درایوهای بتا SVU پارامترهای داخلی را ذخیره می کنند. این دقیقاً برای یک کار جایگزین چه معنایی دارد؟به این معنی است که پارامترهای محور سرو داده های تنظیم که به درایو می گوید چگونه با موتور خاص خود رفتار کند در حافظه غیر قابل تغییر در داخل خود واحد H112 ذخیره می شود،در کنترل کننده CNC نیست. وقتی که درایو اصلی برداشته می شود، آن پارامترها با آن می روند مگر اینکه قبلاً پشتیبان گیری شده باشند. برای ذخیره پارامترها،CNC باید به درایو متصل شود در حالی که هنوز در حال کار است (یا حداقل برق دارد)، و پشتیبان گیری از طریق عملکرد Power Mate CNC Manager در منوی CNC انجام می شود.پشتیبان گیری می تواند به ذخیره سازی برنامه بخش CNC یا یک کارت حافظه بسته به تنظیمات مقصد پارامتر ذخیره شودهنگامی که H112 جدید نصب و قدرت، پارامترهای ذخیره شده به واحد جدید از طریق همان رابط PMM نوشته شده است.عبور از این مرحله پشتیبان به این معنی است که محور یا به درستی راه اندازی نمی شود یا با تنظیم نادرست پس از تعویض اجرا می شود، که نیاز به بازپاریمتر کردن دستی از اسناد ماشین دارد.
سوال سوم: پس از نصب H112 جایگزین، محور به درستی قرار می گیرد اما با ارتعاشات قابل توجهی بیشتر از قبل کار می کند. علت احتمالی چیست؟در اکثر موارد، این نشان می دهد که پارامترهای سرو با موفقیت به واحد جدید منتقل نشده اند، یا از یک نسخه پشتیبان منسوخ شده بازسازی شده اند.H112 با پارامترهای پیش فرض که ممکن است با موتور خاص مطابقت نداشته باشد، کارخونه تنظیم شده است.، جاودانگی بار و ویژگی های مکانیکی محور ماشین.دستاوردهای حلقه سرو مخصوصاً دستاوردهای حلقه سرعت و موقعیت حلقه باید با مقادیر تنظیم شده اصلی مطابقت داشته باشد تا محور به آرامی اجرا شود. پارامترهای فعال در حال حاضر را در برابر پشتیبان ذخیره شده بررسی کنید: تفاوت در افزایش متناسب حلقه سرعت (پارامتر 2021) ، افزایش یکپارچه (2022) ،و افزایش حلقه موقعیت (2084 در سیستم های معمولی 16i/18i) شایع ترین منابع ارتعاش پس از تعویض هستنداگر هیچ پشتیبان گیری پارامتر وجود ندارد، لیست پارامتر مستندات ماشین مرجع است، یا یک مهندس خدمات آموزش دیده FANUC می تواند محور را از ابتدا تنظیم کند.
Q4: دستگاه من از یک 16i CNC استفاده می کند. پس از بازگرداندن پارامتر، صفحه نمایش PMM محور را نشان می دهد اما هشدار "پارامتر برده مطابقت ندارد" را نشان می دهد. آیا درایو معیوب است؟این هشدار به طور معمول به این معنی است که برخی از پارامترهای درایو نصب شده جدید با آنچه که CNC بر اساس سوابق ذخیره شده خود از آخرین حالت شناخته شده درایو انتظار دارد مطابقت ندارد.این اتفاق می افته وقتی: پشتیبان گیری در نقطه ای متفاوت از آخرین باری که درایو تنظیم شد انجام شده است؛ درایو جایگزین دارای یک تجدید نظر نرم افزار کمی متفاوت است که محدوده پارامترهای خاصی را تغییر می دهد؛و یا فرآیند بازگرداندن فقط تا حدی تکمیل شده است.اولین قدم این است که بررسی کنید که مجموعه پارامتر کامل به واحد جدید نوشته شده است ️ از طریق فرآیند بازیابی PMM برگردید و تأیید کنید که هر گروه پارامتر بدون پیام خطا پذیرفته شده است.اگر عدم تطابق برای پارامترهای خاص ادامه داشته باشد، مقادیر نشان داده شده در هشدار را با مستندات اولیه راه اندازی ماشین مقایسه کنید و آنها را به صورت دستی اصلاح کنید.این نوع اختلاف از طریق اصلاح پارامتر حل می شود و نشان دهنده نقص سخت افزاری در واحد جدید نیست.
س5: آیا امکان استفاده از یک واحد FSSB با رتبه بالاتر مثلا H113 (SVU-40) به عنوان یک حالت آماده موقت برای موقعیت H112 در صورتی که H112 صحیح بلافاصله در دسترس نباشد؟از نظر الکتريکي H113 مي تونه بدون آسیب رساندن به موتور بيتا کلاس 20 کار کنهو موتور از محدوده طراحی خود فراتر نمی رود، صرف نظر از آنچه که درایو قادر به ارائه آن است.با این حال، سیستم شناسایی تقویت کننده سرو CNC داده های ID درایو را در FSSB در هنگام آغاز می خواند،و اگر حداکثر مشخصات جریان درایو مطابقت ندارد با پیکربندی محور CNC برای تنظیم شده است، هشدار 466 (خطای ترکیب موتور/amp) ممکن است فعال شود و مانع از فعال شدن محور شود.این که آیا این اتفاق می افتد بستگی به این دارد که چگونه به شدت نسخه CNC خاص اعمال بررسی ترکیب موتور تقویت کنندهدر عمل، جایگزینی موقت گاهی اوقات برای آزمایش های موقعیت بندی اساسی کار می کند، اما یک تبادل سازگار گواهی نشده است و نباید به عنوان یک راه حل دائمی مورد توجه قرار گیرد.قبل از تلاش با پارامترهای CNC خود را تایید کنیداگر آژیر 466 ظاهر شود، تا زمانی که یک H112 به درستی نصب نشده است فعال نمی شود.
