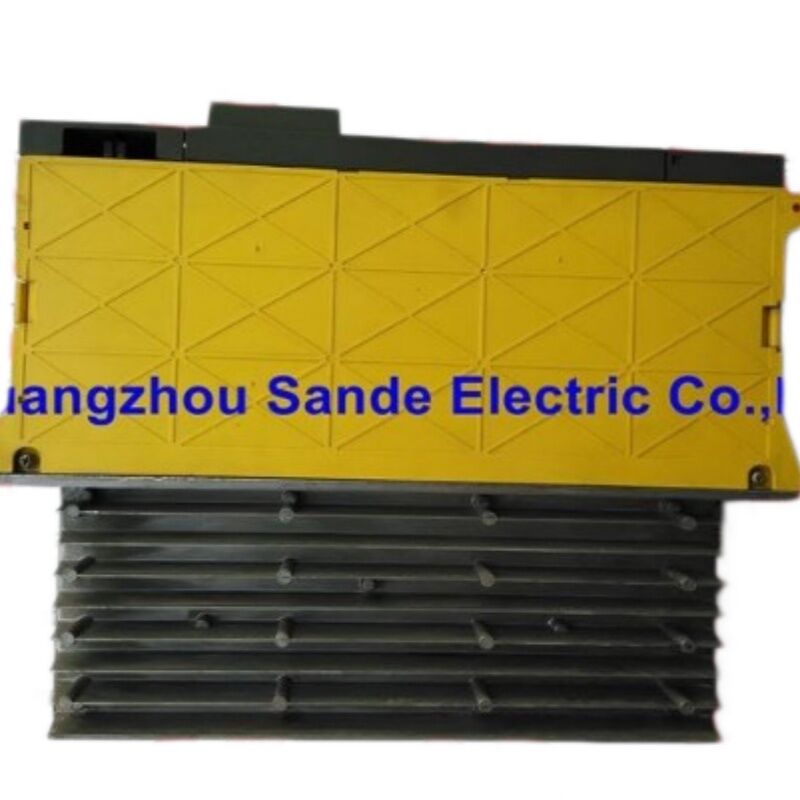

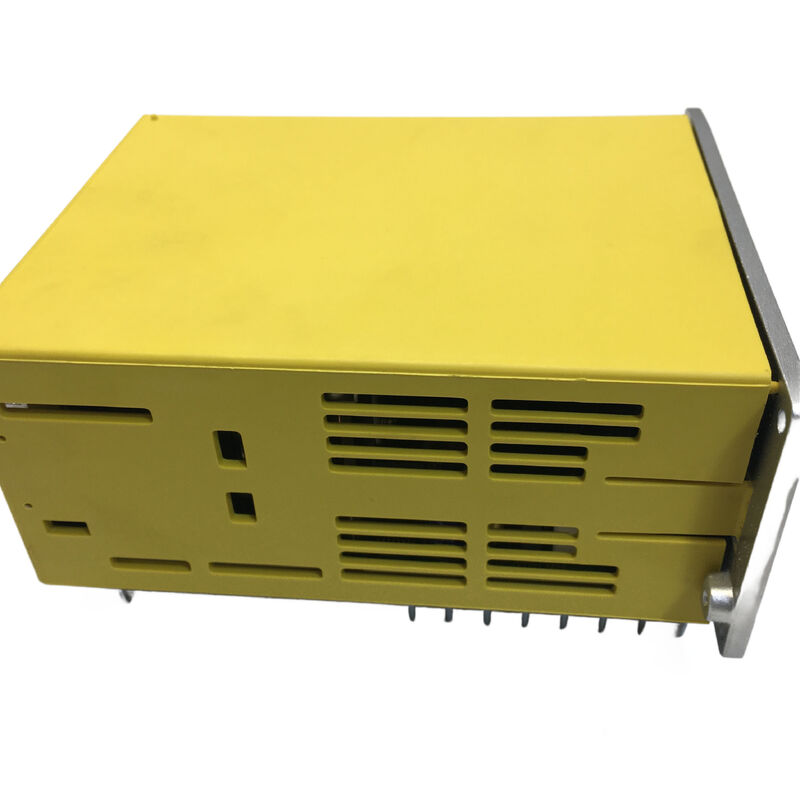

FANUC A06B-6090-H244 — درایو دو محوره متقارن Alpha C Series SVUC2-40/40 برای کاربردهای دو موتوره
کلاس خاصی از ماشینهای CNC وجود دارد که تقاضای یکسانی را به طور همزمان بر روی دو محور اعمال میکنند: مراکز ماشینکاری دو ستونه، فرزهای افقی دو پالت، ماشینهای تراش دو اسپیندل همگامسازی شده که محورهای X و Y پروفیلهای بار را به اشتراک میگذارند، یا هر پیکربندی که سازنده ماشین دو موتور با اندازه یکسان را بر روی یک تقویتکننده برای صرفهجویی در فضای کابینت و سادهسازی سیمکشی جفت کرده است. A06B-6090-H244 دقیقاً برای آن پیکربندی مهندسی شده است.
این واحد که با نام SVUC2-40/40 در سری تقویتکنندههای Alpha C FANUC نامگذاری شده است، دو محور — L و M — را با خروجی نامی یکسان 8.7 آمپر در هر کانال راهاندازی میکند. هر دو کانال برابر هستند. عدم تقارن وجود ندارد، هیچ محور اصلی «سنگین» با محور ثانویه سبکتر جفت نشده است. نامگذاری 40/40 مستقیماً آن را بیان میکند: همان کلاس جریان، همان قابلیت درایو، در هر دو خروجی. برای ماشینهایی که بر اساس موتورهای سروو α12 منطبق ساخته شدهاند که در کاربردهای موازی اجرا میشوند، این درایو انتخاب صحیح و اصلی تجهیزات است.
Sande Electric، A06B-6090-H244 را در شرایط نو و دست دوم برای ارسال در سراسر جهان در عرض 0 تا 3 روز کاری موجود دارد.
نسل Alpha C: جایگاه این درایو در تاریخچه FANUC
درک A06B-6090-H244 نیازمند قرار دادن آن در بستر مناسب است. تکامل تقویتکنندههای سروو FANUC از چندین نسل متمایز عبور کرده است که هر کدام معماریهای رابط متفاوتی دارند:
A06B-6090-H244آنچه پس از 6090 آمد، انتقال به FSSB — Fiber Optic Serial Servo Bus — بود که 6096، 6114، 6117، 6130 و سریهای بعدی Alpha i را تعریف میکند. FSSB سیمکشی PWM موازی را با یک زنجیره فیبر نوری جایگزین کرد و سیمکشی چند محوره را به طرز چشمگیری ساده کرد. سری 6090 در دوران PWM قرار دارد: توانمندتر از اولین درایوهای آنالوگ، در کنترل موتور دیجیتال است، اما قبل از معماری فیبر نوری که اکنون نصبهای مدرن CNC FANUC را تحت سلطه خود درآورده است.برای ماشینهایی که هنوز بر روی سیستمهای CNC که قبل از انتقال FSSB هستند کار میکنند — به ویژه سریهای 15، 16، 18 و 21 غیر-i — 6090 اغلب قطعه صحیح است. ماژولهای 6096 و 6114 با واحدهای 6090 بر روی این کنترلرهای قدیمیتر قابل تعویض نیستند.H244 رمزگشایی شده: پسوند چه چیزی را به شما میگویددر سری Alpha C 6090، ساختار پسوند حاوی اطلاعات خاصی است. تجزیه H244:عدد «2» در SVUC2-40/40 نشان میدهد که این یک ماژول دو محوره است — هر دو خروجی کانال L و M وجود دارند و فعال هستند. نسخههای تک محوره در همان خانواده دارای نامگذاریهای متفاوتی هستند. «40/40» کلاس جریان هر محور را توصیف میکند: هر دو محور L و M در کلاس 40 کار میکنند که معادل خروجی پیوسته نامی 8.7 آمپر در هر کانال است.برای مقایسه، H246 SVUC2-40/80 است — محور L در 8.7 آمپر باقی میماند اما محور M به کلاس جریان بالاتری میرود، مناسب برای ماشینهایی که دو محور موتورهایی با اندازههای متفاوت را راهاندازی میکنند. H266 SVUC2-80/80 است — هر دو محور در کلاس جریان بزرگتر. H244 متقارنترین پیکربندی در محدوده دو محوره است: هر دو محور یکسان، هر دو تغذیه موتورهای منطبق، هر دو کشش ورودی کل 17 آمپر از خط سه فاز ورودی را به اشتراک میگذارند.
مشخصات فنی
پارامتر
جزئیات
شماره قطعه
A06B-6090-H244همچنین شناخته شده به عنوانA06B6090H2449SVUC2-40/40 (واحد سروو Alpha C، 2 محوره)سریFANUC 6090 Alpha Cنوع رابطPWM — نوع A
تعداد محور200–230 ولت AC، سه فاز، 50/60 هرتزولتاژ ورودی نامی200–230 ولت AC، سه فاز، 50/60 هرتزجریان ورودی نامی
17 آمپر (در 200 ولت)
| جریان خروجی نامی |
محور L: 8.7 آمپر / محور M: 8.7 آمپر |
| حداکثر ولتاژ خروجی |
230 ولت AC |
| توان نامی |
9.5 کیلووات |
| کارت کنترل (بالا) |
A20B-2002-0032 |
| کارت قدرت (پایه) |
A20B-2002-0157 |
| موتورهای سازگار |
FANUC α12/2000 (محورهای L و M، جفت منطبق معمولاً) |
| CNC سازگار |
FANUC Series 15، 16، 18، 21 (و سری i سازگار از طریق Type A) |
| واحد پیشین |
A06B-6066-H244 (رابط Type B — قابل تعویض مستقیم نیست) |
| وضعیت |
منسوخ شده؛ سری 6090 دیگر در تولید FANUC نیست |
| سازنده |
FANUC، ژاپن |
| گواهینامه |
CE |
| وضعیت موجود |
نو / دست دوم (بازرسی شده) |
| حداقل سفارش |
1 قطعه |
| ظرفیت عرضه روزانه |
تا 100 عدد |
| ارسال |
0 تا 3 روز کاری از پرداخت تأیید شده |
| بستهبندی |
بستهبندی اصلی |
| دو محور، یک واحد — پیامدهای کابینت و سیمکشی |
سازندگان ماشین ماژولهای تقویتکننده دو محوره را به دو دلیل انتخاب کردند: فضای کابینت و کارایی مسیریابی کابل. یک SVUC2-40/40 واحد، یک اسلات در کابینت درایو را اشغال میکند و از طریق یک رابط تک محوره به CNC متصل میشود، در حالی که دو کانال خروجی آن هر کدام کابلهای برق جداگانه را به موتورهای مربوطه خود میرسانند. در مقایسه با دو واحد تک محوره مستقل، این تعداد اتصالات رابط سمت کنترل را نصف میکند و ردپای کابینت را برای بخش سروو کاهش میدهد. |
| مبادله، وابستگی متقابل است. با H244، خطای محور L که تقویتکننده را خاموش میکند، محور M را نیز آفلاین میکند — هر دو کانال لینک DC، منبع تغذیه کنترل و نمایشگر LED پنل جلویی یکسانی را به اشتراک میگذارند. هنگام عیبیابی، مهم است که قبل از تعویض واحد، تعیین کنید که آیا یک هشدار از کانال L، کانال M یا یک جزء داخلی مشترک نشأت گرفته است. |
نمایشگر LED جلویی SVUC2 از فرمت 7 قسمتی برای نشان دادن کدهای هشدار و، در صورت اجرای عادی، وضعیت عملیاتی استفاده میکند. برای واحدهایی که هشدارهای متناوب نشان میدهند، تماشای LED در لحظه فعال شدن خطا — قبل از بهروزرسانی صفحه هشدار CNC — اغلب دقیقترین نشانه اولیه را از اینکه کدام کانال یا کدام مدار داخلی درگیر است، میدهد. |
| مرجع کد هشدار |
کد LED |
| هشدار |
توضیحات |
| 1 |
HV |
| ولتاژ بیش از حد |
2 |
| LV |
ولتاژ کم تغذیه کنترل |
| 3 |
LVDC |
| ولتاژ کم لینک DC |
4 |
DCSW
خطای مدار کنترل احیا کننده
5
DCOH
تخلیه بیش از حد احیا کننده
| 7 |
DBRLY |
خرابی مدار ترمز دینامیک |
| 8 |
HCL |
جریان بیش از حد محور L |
| 9 |
HCM |
جریان بیش از حد محور M |
| 8. (نقطه) |
IPML |
هشدار IPM محور L |
| 9. (نقطه) |
IPMM |
هشدار IPM محور M |
| b |
— |
جریان بیش از حد محورهای L و M (همزمان) |
| b. (نقطه) |
— |
هشدار IPM محورهای L و M (همزمان) |
| کدهای هشدار 8 و 9 که با نقطه اعشار ظاهر میشوند (8.، 9.) نشاندهنده هشدار IPM (ماژول قدرت هوشمند) به جای یک وضعیت جریان بیش از حد ساده است. هشدارهای IPM معمولاً شامل ماژولهای ترانزیستور داخلی هستند که شرایط حرارتی یا جریانی غیرعادی را در سطح دستگاه تشخیص میدهند، که از خطای سیمکشی یا موتور که سنسور جریان خارجی را فعال میکند، متمایز است. این تمایز مهم است برای تشخیص: HCL یا HCM (بدون نقطه) در هنگام راهاندازی ابتدا به بررسی سیمکشی موتور یا عایق موتور اشاره دارد؛ هشدار IPM (کد نقطهدار) مستلزم بازرسی ماژولهای ترانزیستور و مسیر حرارتی آنها است. |
سوال جایگزینی 6066: نوع A در مقابل نوع B |
A06B-6090-H244 جایگزین مستند A06B-6066-H244 از نظر عملکرد و کلاس جریان است. هر دو واحدهای دو محوره SVUC2-40/40 هستند که موتورهای α12 منطبق را با 8.7 آمپر در هر کانال راهاندازی میکنند. نکته مهم سازگاری رابط است. |
| سری 6066 از سیمکشی رابط PWM نوع B در کانکتور کنترل خود استفاده میکرد. سری 6090 از نوع A استفاده میکند. در کنترلرهای CNC که در اصل برای رابط Type B 6066 ساخته شده بودند — عمدتاً ماشینهای سری 15 و 16 تولید اولیه از اواخر دهه 1980 و اوایل دهه 1990 — 6090 را نمیتوان به سادگی بدون تأیید اینکه رابط تقویتکننده سروو CNC با پیناوت Type A مطابقت دارد، یا بدون کابل آداپتور رابط، جایگزین کرد. FANUC به دلیل این ناسازگاری کانکتور، مبادله رسمی بین این دو سری را ارائه نکرد. |
برای ماشینهایی که در حال حاضر با 6090 H244 کار میکنند و نیاز به جایگزینی مستقیم دارند، این تمایز بیاهمیت است — واحد جایگزین به طور یکسان متصل میشود. سوال رابط تنها زمانی مطرح میشود که کسی تلاش کند 6090 را به عنوان ارتقاء یا جایگزین برای نصب اصلی 6066 تهیه کند. |
وضعیت موجودی و تأمین |
| واحدهای A06B-6090-H244 نو-از-انبار، محصول اصلی FANUC در بستهبندی اصلی هستند، هرگز نصب نشدهاند. با توجه به اینکه سری 6090 سالهاست که منسوخ شده است، موجودی نو واقعی گزینه ارجح برای ماشینهایی است که باید عملیات مداوم را حفظ کنند — تولید جدیدی برای بازگشت وجود ندارد و هر واحد واقعاً نو در زنجیره تأمین نشاندهنده موجودی رو به کاهش است. واحدهای نو دارای گارانتی انبار 12 ماهه هستند. |
واحدهای دست دوم بازرسی شده از ماشینهای از رده خارج شده تأمین میشوند، برای عملکرد هر دو محور L و M تأیید شدهاند و با گارانتی 3 ماهه ارائه میشوند. حالتهای خرابی رایج در واحدهای سری 6090 دست دوم که در سوابق تعمیر یافت میشوند شامل تخریب خازن، نشتی الکترولیتها در کارت کنترل و ترانزیستورهای خروجی معیوب است — همه خرابیهای مرتبط با سن که از واحدهای در حال سرویس برای 15 تا 30 سال قابل پیشبینی هستند. استاندارد بازرسی را قبل از سفارش با ما تأیید کنید اگر الزامات عملیاتی ماشین شما سختگیرانه است. |
سفارش، پرداخت و حمل و نقل |
| ارسال در سراسر جهان از طریق DHL و FedEx در عرض 0 تا 3 روز کاری از پرداخت تأیید شده. حمل و نقل ترکیبی برای سفارشات چند قلمی موجود است. |
گزینههای پرداخت: |
انتقال بانکی (T/T) — تمام مقادیر سفارش |
| PayPal — سفارشات تا 500 دلار آمریکا |
وضعیت |
عوارض واردات و مالیاتهای محلی مسئولیت خریدار در مقصد است. |
| گارانتی و مرجوعی |
وضعیت |
دوره گارانتی |
نو / استفاده نشده
12 ماه
دست دوم / بازرسی شده
3 ماهمرجوعی برای واحدهایی که آسیب دیده، ناقص، غیر از توضیحات یا تأیید شده غیر کاربردی در عرض 4 روز از دریافت میرسند، پذیرفته میشود. واحد باید در وضعیت اصلی با برچسب گارانتی سالم بازگردانده شود. حمل و نقل مرجوعی مسئولیت خریدار است. مرجوعی برای سفارشات اشتباه یا تغییر نظر پذیرفته نمیشود.سوالات متداولس1: A06B-6090-H244 به عنوان جایگزین A06B-6066-H244 ذکر شده است. آیا آنها در هر ماشینی که 6066 اصلی را اجرا میکند قابل تعویض هستند؟پاسخ: این دو واحد کلاس جریان SVUC2-40/40 را به اشتراک میگذارند و موتورهای یکسانی را راهاندازی میکنند، اما از سیمکشی رابط کنترل متفاوتی استفاده میکنند — 6066 از رابط PWM Type B و 6090 از Type A استفاده میکند. در ماشینی که در اصل با 6066 ساخته شده و دارای کانکتور رابط Type B از CNC به تقویتکننده است، نمیتوانید به سادگی یک 6090 را بدون تأیید یا تطبیق سیمکشی رابط وصل کنید. برای ماشینهایی که در حال حاضر با 6090 H244 کار میکنند — که امروزه بسیار رایجتر است، زیرا اکثر ماشینهای باقیمانده از این دوره در مقطعی بهروزرسانی شدهاند — یک H244 جایگزین از همان سری 6090 بدون هیچگونه اصلاح رابط مستقیماً متصل میشود.
س2: هر دو محور L و M ماشین من همزمان متوقف شدند و LED هشدار «b» را نشان میدهد. این نشاندهنده چیست و از کجا باید عیبیابی را شروع کنم؟
پاسخ: هشدار «b» در LED 7 قسمتی نشاندهنده جریان بیش از حد همزمان در هر دو محور L و M در یک زمان است، که در یک ماژول دو محوره معمولاً به خطای مشترک اشاره دارد تا دو خطای کانال مستقل. اولین مکانهایی که باید بررسی شوند، لینک DC و برق ورودی است: شرایط هشدار 3 (LVDC) یا هشدار 1 (HV) میتواند قبل یا همراه با هشدار «b» باشد اگر باس DC تحت بار فرو میریزد. اگر لینک DC سالم است، بررسی کنید که آیا هر دو کابل برق موتور دارای خطای زمین مشترک هستند یا در سیمکشی کابینت مشترک اتصال کوتاه وجود دارد. اگر به جای «b» ساده، «b.» با نقطه اعشار میبینید، این نشاندهنده هشدار در سطح IPM در هر دو کانال به طور همزمان است — در این صورت ماژولهای IGBT در داخل واحد نقطه خرابی محتملتری هستند و واحد معمولاً نیاز به تعمیر یا تعویض دارد.
س3: آیا A06B-6090-H244 به ماژول منبع تغذیه جداگانه نیاز دارد، مانند 6114 Alpha i SVM با aiPS خود؟
پاسخ: خیر. سری 6090 SVUC یک واحد خودکفا است — برق AC سه فاز ورودی را یکسو میکند و ولتاژ لینک DC را به صورت داخلی تولید میکند. این همان معماری سری 6093 Beta SVU است: درایو مستقیماً به ورودی AC سه فاز متصل میشود و به باس منبع تغذیه مشترک خارجی وابسته نیست. این نصب را ساده میکند — برق AC سه فاز ورودی و کابلهای موتور اتصالات اصلی هستند، همراه با رابط کنترل به CNC. تنها لوازم جانبی خارجی که گاهی با واحدهای 6090 استفاده میشود، یک واحد تخلیه احیا کننده جداگانه است زمانی که چرخه کار ماشین انرژی احیا کننده بیشتری نسبت به آنچه مدار احیا کننده داخلی درایو میتواند جذب کند، تولید میکند.
س4: ماشین من از موتورهای α12 در هر دو محور استفاده میکند. آیا H244 واحد مناسبی است، یا باید H246 (SVUC2-40/80) را در نظر بگیرم؟
پاسخ: H244 انتخاب صحیح برای موتورهای α12 منطبق در هر دو محور L و M است. موتور α12 در محدوده جریان کلاس 40 قرار میگیرد و H244 خروجی نامی 8.7 آمپر برابر در هر دو کانال را فراهم میکند — دقیقاً مناسب برای آن جفت موتور. H246 (SVUC2-40/80) تنها زمانی انتخاب مناسبی است که دو محور از موتورهایی با اندازههای متفاوت استفاده کنند: موتور کلاس 40 در محور L و یک موتور بزرگتر که نیاز به جریان کلاس 80 در محور M دارد. اگر هر دو محور موتورهای α12 یکسان را راهاندازی میکنند، H246 نامتقارن هیچ مزیتی ندارد و پیچیدگی غیرضروری ایجاد میکند. قبل از سفارش، شماره مدل موتور خود را از مستندات سیمکشی ماشین تأیید کنید.س5: سری 6090 منسوخ شده است. اگر این واحد در چند سال آینده دوباره خراب شود، گزینههای واقعبینانه بلندمدت چیست؟پاسخ: سری 6090 سالهاست که از تولید خارج شده و باز نخواهد گشت. برای نگهداری مداوم ماشینهایی که با H244 کار میکنند، سه مسیر واقعبینانه وجود دارد. اول، ذخیره یک واحد یدکی در حال حاضر در حالی که نمونههای دست دوم و نو-از-انبار هنوز در بازار موجود هستند — این سادهترین و رایجترین رویکرد برای ماشینهای حیاتی تولید است. دوم، اگر خود سیستم CNC در حال ارتقاء یا تعویض است، معماری درایو سروو را میتوان در همان پروژه بهروزرسانی کرد، زیرا CNCها و خانوادههای درایو جدیدتر توسط در دسترس بودن قطعات 6090 محدود نمیشوند. سوم، برخی خدمات تعمیر تخصصی میتوانند واحدهای 6090 معیوب را با تعویض خازنهای معیوب و ماژولهای IGBT — قطعات معیوب شناخته شده — بازسازی کنند و عمر سرویس واحد را بدون نیاز به تعویض کامل افزایش دهند. با توجه به سن این واحدها، موقعیتهای موجودی میتوانند به سرعت تغییر کنند، با ما در مورد در دسترس بودن موجودی فعلی تماس بگیرید.
