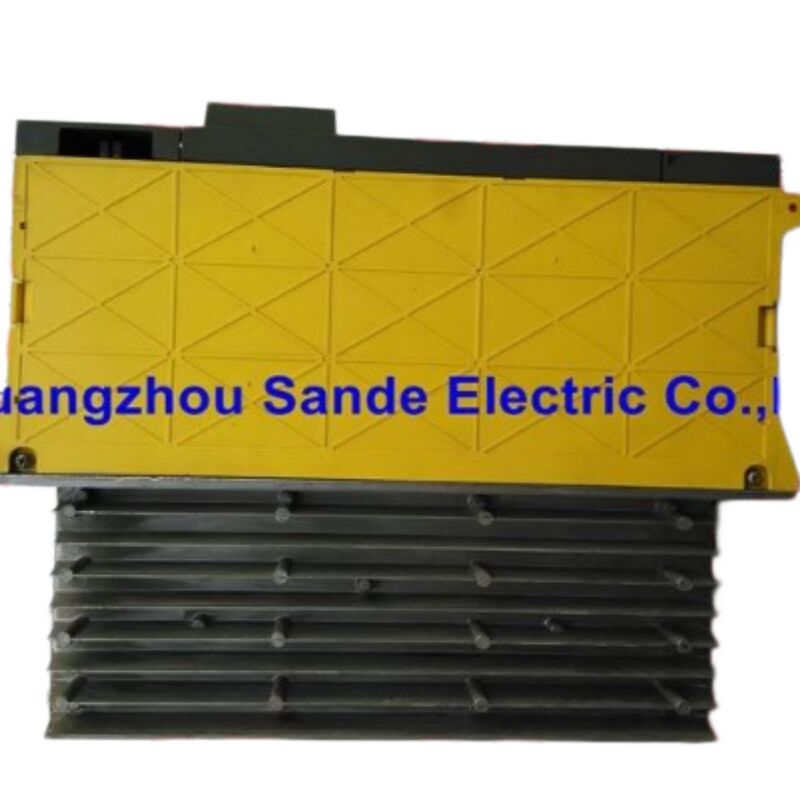

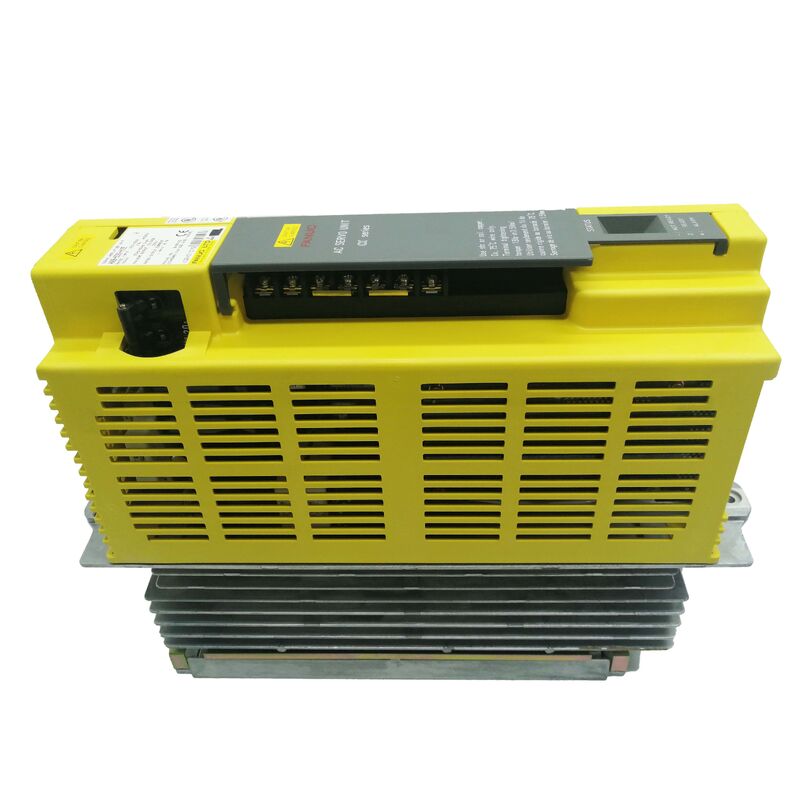

FANUC A06B-6089-H322 — Alpha SVU3-12/12/20: سه محور، دو سطح جریان، یک واحد خودکفا
همه محورهای یک مرکز ماشینکاری بار یکسانی را نمیکشند. محور Z یک مرکز ماشینکاری عمودی که با گرانش با یک سر اسپیندل سنگین مبارزه میکند، به جریان بیشتری نسبت به محور X سبکتر که یک میز خالی را طی میکند، نیاز دارد. محور چرخشی B یک فرز boring افقی که تحت یک قطعه کار شاخصگذاری میکند، الزامات گشتاور متفاوتی نسبت به دو محور خطی که با سرعت سریع در حال چرخش هستند، دارد. سازندگان ماشین که این را درک کردند، انتخاب درایو را بر این اساس انجام دادند — و A06B-6089-H322 دقیقاً این تفکر را منعکس میکند.
این واحد سه محوره نامتقارن از خانواده آلفا SVU FANUC با نام SVU3-12/12/20 تعیین شده است. محورهای L و M هر کدام با خروجی 3 آمپر (کلاس 12) رتبهبندی شدهاند که برای موتورهای سروو آلفای سبکتر که وظایف با بار کمتر را انجام میدهند، مناسب است. محور N به 5.9 آمپر (کلاس 20) ارتقا مییابد و موتور با نیازهای گشتاور به طور قابل توجهی بالاتر را در خود جای میدهد. هر سه محور یک محفظه، یک منبع تغذیه و یک مجموعه ترمینال ورودی برق را به اشتراک میگذارند. ردپای کابینت فشرده باقی میماند؛ تخصیص جریان محور با پروفایلهای بار واقعی ماشین مطابقت دارد.
Sande Electric، A06B-6089-H322 را در شرایط نو و دست دوم موجود دارد و ظرف 0 تا 3 روز کاری به سراسر جهان ارسال میکند.
آشنایی با Alpha SVU: معماری خودکفا
تعیین SVU در سری آلفا FANUC مخفف Servo amplifier Unit (واحد تقویتکننده سروو) است — یک قرارداد نامگذاری که یک پیامد فنی حیاتی دارد: این واحد شامل رکتیفایر داخلی و باس DC خود است. مستقیماً به برق AC سه فاز ورودی متصل میشود و آن را به صورت داخلی تبدیل میکند. هیچ ماژول منبع تغذیه خارجی مورد نیاز نیست و هیچ باس DC مشترکی قبل از اینکه این واحد بتواند کار کند، در کابینت درایو از قبل ایجاد شود.
این امر خانواده SVU 6089 را اساساً از خانوادههای SVM (ماژول سروو) آلفا 6079 و 6080 متمایز میکند. یک ماژول SVM از آن سریها — مانند ماژولهای سه محوره SVM3 — باید با یک ماژول منبع تغذیه که به طور جداگانه نصب شده و ولتاژ باس DC مشترک را فراهم میکند، جفت شود. SVU این کار را نمیکند. این یک نصب مستقل است: برق AC را به آن برسانید، کابلهای موتور و بازخورد انکودر را وصل کنید، رابط PWM را به CNC سیمکشی کنید و محور آماده است.
این معماری، SVU 6089 را به یک انتخاب عملی برای ماشینهایی تبدیل میکند که در آنها قرار دادن درایو جداگانه در محور — به جای یک کابینت متمرکز — مطلوب است. همچنین جداسازی خطا را ساده میکند: خرابی SVU فقط بر محورهایی که توسط آن واحد هدایت میشوند تأثیر میگذارد، در حالی که خرابی منبع تغذیه SVM تمام ماژولهایی را که آن باس را به اشتراک میگذارند از کار میاندازد.
H322 در زمینه: خواندن محدوده سه محوره 6089
سری 6089 از یک قرارداد شمارهگذاری منطقی برای خط تولید SVU سه محوره خود استفاده میکند. پسوند ترکیب جریان را در کانالهای L، M و N رمزگذاری میکند:
| شماره قطعه |
تعیین |
محور L |
محور M |
محور N |
| A06B-6089-H321 |
SVU3-12/12/12 |
3.0A |
3.0A |
3.0A |
| A06B-6089-H322 |
SVU3-12/12/20 |
3.0A |
3.0A |
5.9A |
| A06B-6089-H323 |
SVU3-12/20/20 |
3.0A |
5.9A |
5.9A |
| A06B-6089-H324 |
SVU3-20/20/20 |
5.9A |
5.9A |
5.9A |
H322 بین H321 کاملاً متقارن تمام کلاس 12 و H323 یک کلاس 12/دو کلاس 20 قرار دارد. ترکیب خاص آن — دو محور سبک و یک محور میانرده — به طور طبیعی با ماشینهایی مطابقت دارد که در آنها دو محور حرکت خطی مشابهی را انجام میدهند در حالی که سوم چیزی سنگینتر را هدایت میکند. محور N با 5.9 آمپر یک درایو "سنگین" نیست؛ این موتورهای آلفا را در محدوده β2/3000 تا α4/4000 هدایت میکند، که با یک محور اصلی در مقیاس متوسط به جای یک سر فرز در مقیاس بزرگ مطابقت دارد.
یکی از پیامدهای پیکربندی جریان نامتقارن که شایان ذکر است: محور N در زیر بار نسبت به محورهای L و M اتلاف حرارتی بیشتری دارد. در ماشینهایی با چرخههای کاری بالای محور N، مدیریت حرارتی واحد — خنککننده هوا در اطراف مرحله خروجی — برای کانال N بیشتر از دو کانال دیگر اهمیت دارد. تهویه مناسب کابینت و فضای کافی در اطراف واحد هنگام کار مداوم محور N در یا نزدیک جریان نامی 5.9 آمپر آن مهم است.
مشخصات فنی
| پارامتر |
جزئیات |
| شماره قطعه |
A06B-6089-H322 |
| همچنین شناخته شده به عنوان |
A06B6089H322 |
| تعیین FANUC |
SVU3-12/12/20 (واحد تقویتکننده سروو آلفا، 3 محوره) |
| سری |
FANUC 6089 Alpha SVU |
| نوع واحد |
SVU (خودکفا با منبع تغذیه داخلی) |
| رابط |
PWM — نوع A |
| تعداد محور |
3 محور (L، M، N) |
| ولتاژ ورودی نامی |
200–230 ولت AC، سه فاز، 50/60 هرتز |
| جریان خروجی نامی |
محور L: 3.0 آمپر / محور M: 3.0 آمپر / محور N: 5.9 آمپر |
| حداکثر ولتاژ خروجی |
230 ولت AC |
| کلاس جریان |
L/M = کلاس 12؛ N = کلاس 20 |
| موتورهای سازگار |
α1/3000، α2/3000 (L/M)؛ α2/3000، α4/4000 (N) |
| CNC سازگار |
FANUC سری 15، 16، 18، 21؛ سری i سازگار از طریق PWM |
| منبع تغذیه خارجی |
لازم نیست (تبدیل AC-DC خودکفا) |
| وضعیت |
متوقف شده |
| سازنده |
FANUC، ژاپن |
| گواهینامه |
CE |
| شرایط موجود |
نو / دست دوم (بازرسی شده) |
| حداقل سفارش |
1 قطعه |
| ظرفیت تامین روزانه |
تا 100 عدد |
| ارسال |
0 تا 3 روز کاری از پرداخت تایید شده |
| بستهبندی |
بستهبندی اصلی |
پیشبینی محور استفاده نشده: چه کاری باید انجام داد وقتی هر سه کانال فعال نیستند
واحدهای SVU سه محوره گاهی اوقات روی ماشینهایی نصب میشوند که به طور فعال از کمتر از سه محور از طریق آن واحد استفاده میکنند. ماشینی که بازسازی شده است، ماشینی که یک محور از سرویس خارج شده است، یا ماشینی که SVU با ظرفیت اضافی انتخاب شده است — این موقعیتها میتوانند یک یا چند کانال را بیکار بگذارند.
مستندات FANUC برای خانواده SVU 6089 مستقیماً به این موضوع میپردازد. هنگامی که یک محور به موتور متصل نیست، کابل بین CNC و واحد تقویتکننده سروو برای آن محور باید برداشته شود و یک "کانکتور ساختگی" به جای آن قرار گیرد. کانکتور ساختگی نیاز دارد که پینهای 8 و 10 اتصال کوتاه شوند — این به درایو سیگنال میدهد که مدار توقف اضطراری محور برای آن کانال استفاده نشده، برآورده شده است. بدون کانکتور ساختگی روی یک محور استفاده نشده، SVU ممکن است در هنگام راهاندازی یا در حین کار، وضعیت هشدار برای آن کانال را نمایش دهد، زیرا حلقه توقف اضطراری باز به عنوان خطا تفسیر میشود. این یک منبع رایج هشدارهای گیجکننده است زمانی که یک SVU 6089 با محورهای فعال کمتر از ظرفیت خود نصب میشود.6089 در مقابل 6090: سریهای خواهر، نسلهای موتور متفاوتهم سری SVU آلفا 6089 و هم سری SVUC 6090 (که به طور جداگانه در این کاتالوگ پوشش داده شدهاند) واحدهای تقویتکننده سروو مستقل با منابع تغذیه داخلی و رابطهای PWM هستند — از نظر معماری از نظر مفهومی معادل هستند. تفاوت در نسل موتوری است که برای آنها طراحی شدهاند.
سری SVUC 6090 برای نسل موتور "آلفا C" بهینه شده است — موتورهای آلفای مدل C که در اوایل تا اواسط دهه 1990 تولید شدند. SVU 6089 خانواده گستردهتر موتور "سری آلفا" را که قبل از موتورهای C و همزمان با آنها بود، هدف قرار میدهد. جداول سازگاری موتور در مستندات FANUC، 6089 را با موتورهای کلاس استاندارد α1 تا α4 استفاده میکند، در حالی که 6090 به طور خاص به موتورهای با کد αC اشاره میکند. در عمل، همپوشانی قابل توجهی در ماشینهایی وجود دارد که ممکن است بسته به سال ساخت و مشخصات موتور OEM در زمان ساخت، از یکی یا دیگری استفاده کرده باشند.
هنگام تهیه جایگزین، همیشه شماره قطعه واحد نصب شده (6089 در مقابل 6090) و تعیین موتورهای متصل را قبل از انتخاب جایگزین تأیید کنید. جایگزینی 6090 با 6089 در ماشینی که برای رابط PWM نوع A 6089 سیمکشی شده است، نیاز به تأیید مطابقت رابط CNC دارد.
یادداشتهای وضعیت و موجودیواحدهای A06B-6089-H322 نو-مانده-در-انبار در بستهبندی اصلی دارای 12 ماه گارانتی انبار هستند. اینها انتخاب ارجح برای ماشینهایی هستند که از تولید مداوم پشتیبانی میکنند و در آنها هزینه خرابی برنامهریزی نشده از قیمت حق بیمه موجودی نو فراتر میرود.واحدهای دست دوم بازرسی شده از نظر عملکرد در هر سه محور تأیید شدهاند و با 3 ماه گارانتی ارائه میشوند. با توجه به قدمت سری 6089 — این واحدها در دورهای تولید شدهاند که اکنون 25 تا 30 سال از آن گذشته است — وضعیت موجودی دست دوم متفاوت است. قبل از سفارش با ما تماس بگیرید تا در مورد تاریخچه بازرسی و در دسترس بودن بحث کنیم.سفارش، پرداخت و حمل و نقلارسال جهانی از طریق DHL و FedEx ظرف 0 تا 3 روز کاری از پرداخت تایید شده. حمل و نقل ترکیبی برای سفارشات چند قلمی موجود است.
گزینههای پرداخت:
انتقال بانکی (T/T) — تمام مقادیر سفارش
PayPal — سفارشات تا 500 دلار آمریکا
Western Union — تمام مقادیر سفارش
وظایف واردات و مالیاتهای محلی مسئولیت خریدار در مقصد است.
گارانتی و بازگشتوضعیتدوره گارانتی
نو / استفاده نشده
- 12 ماه
- دست دوم / بازرسی شده
- 3 ماه
بازگشت برای واحدهایی که آسیب دیده، ناقص، غیر از توضیحات، یا در عرض 4 روز از دریافت تأیید شده غیرفعال هستند، پذیرفته میشود. واحد باید با برچسب گارانتی دست نخورده بازگردانده شود. هزینه حمل و نقل بازگشت مسئولیت خریدار است. بازگشت برای سفارشات نادرست یا تغییر نظر پذیرفته نمیشود.
سوالات متداول
| س1: A06B-6089-H322 (SVU3-12/12/20) چگونه با H321 (SVU3-12/12/12) متفاوت است و چگونه میدانم ماشین من در اصل از کدام یک استفاده میکرده است؟ |
پاسخ: H321 سه کانال یکسان با 3.0 آمپر برای هر کدام را فراهم میکند — همه محورها موتورهایی را در محدوده جریان کلاس 12 هدایت میکنند. H322 محورهای L و M را در 3.0 آمپر نگه میدارد اما محور N را به 5.9 آمپر ارتقا میدهد و موتور کمی بزرگتر را روی محور N جای میدهد. روش شناسایی صحیح، برچسب روی واحد نصب شده است: شماره قطعه کامل FANUC شامل پسوند چهار رقمی در کنار آن چاپ شده است. اگر برچسب فرسوده باشد، پلاکهای مدل موتور روی موتور محور N در مقایسه با موتورهای L و M نشان میدهند که آیا محور N از موتور سنگینتری (کلاس α4/4000) استفاده میکند یا موتور سبک مشابهی با بقیه. اگر موتور N به طور قابل تشخیصی بزرگتر باشد، H322 جایگزین صحیح است؛ اگر هر سه موتور مدل کوچک یکسان باشند، H321 اصلی بوده است. صفحه محور سروو CNC همچنین ممکن است پارامترهای کد موتور را برای هر محور نشان دهد که مستقیماً به مدل موتور اشاره دارد و نیاز به کلاس جریان را تأیید میکند. |
| س2: SVU 6089 دارای منبع تغذیه داخلی است. آیا این بدان معناست که هنگام جایگزینی آن نیازی به تغییر چیز دیگری در کابینت درایو ندارم؟ |
پاسخ: در بیشتر موارد، بله — H322 یک جایگزین مستقیم است که به همان ورودی AC سه فاز، همان کابلهای برق موتور و همان سیمکشی رابط PWM واحد اصلی متصل میشود. هیچ ماژول aiPS خارجی یا منبع تغذیه نیازی به دست زدن ندارد. با این حال، قبل از روشن کردن، سه مورد را بررسی کنید: که ولتاژ AC سه فاز ورودی در مشخصات 200 تا 230 ولت برای این واحد قرار دارد؛ که کابل رابط PWM از CNC به SVU در هر دو انتها به درستی قرار گرفته است (اتصال رابط شل میتواند باعث هشدار فوری در هنگام راهاندازی شود که شبیه به خطای واحد است اما نیست)؛ و اینکه هر کانال محور استفاده نشده در صورت عدم اتصال به موتور، دارای کانکتورهای ساختگی با پینهای 8 و 10 اتصال کوتاه شده باشد. این سه بررسی رایجترین دلایل راهاندازی ناموفق پس از جایگزینی صحیح SVU را پوشش میدهند. |
| س3: آیا A06B-6089-H322 را میتوان با سری A06B-6090-H3xx از همان کلاس جریان جایگزین کرد؟ |
پاسخ: سری SVUC 6090 از همان معماری رابط PWM نوع A و کلاسهای جریان مشابه استفاده میکند، بنابراین از نظر تئوری معادل الکتریکی وجود دارد — اما جایگزینی مستقیم نیاز به تأیید سازگاری رابط در سطح کانکتور دارد. سریهای 6089 و 6090 برای نسلهای موتور متفاوتی (آلفا در مقابل آلفا C) طراحی شدهاند، و در حالی که نوع رابط یکسان است، تنظیمات پارامتر در CNC برای کدهای موتور و محدودیتهای جریان باید با موتوری که در واقع متصل است مطابقت داشته باشد، صرف نظر از اینکه واحد جایگزین از کدام سری SVU باشد. اگر موتورهای ماشین سری آلفای استاندارد هستند (به طور خاص به عنوان آلفا C تعیین نشدهاند)، جایگزینی H322 6089 انتخاب واضحتری مشابه است. اگر 6090 را به عنوان جایگزین در نظر میگیرید، قبل از جایگزینی، کد موتور را در پارامترهای CNC را برای موتور واقعی بررسی کنید و تأیید کنید که هیچ آداپتور سیمکشی رابط مورد نیاز نیست. |
س4: پس از نصب H322 جایگزین، CNC بلافاصله پس از فعالسازی محور، هشدار سروو 9 (اضافه جریان محور M) را نشان میدهد. موتور محور M قبل از خرابی واحد به خوبی کار میکرد. چه چیزی را باید بررسی کنم؟پاسخ: یک هشدار اضافه جریان محور M در اولین فعالسازی پس از جایگزینی معمولاً یکی از سه دلیل دارد. اول، اتصالات کابل برق موتور محور M را در ترمینالهای خروجی SVU بررسی کنید — یک ترمینال فاز که به نادرستی قرار گرفته یا ترمینالی که بیش از حد سفت شده و ترک خورده است، میتواند باعث اتصال کوتاه فاز به فاز شود که بلافاصله محافظ اضافه جریان را فعال میکند. دوم، تأیید کنید که کابل انکودر محور M به ورودی بازخورد محور M در SVU جدید متصل شده است، نه با محور L یا N جابجا شده است — عدم تطابق بازخورد انکودر باعث میشود حلقه جریان مرجع موقعیت را از دست بدهد و در هنگام فعالسازی محور، جریان بیش از حد را فرمان دهد. سوم، پارامتر سروو CNC را برای محور M (کد موتور، پارامتر 2020) در برابر پلاک موتور بررسی کنید: اگر کد موتور با مدل موتور متصل مطابقت نداشته باشد، تنظیمات حد جریان درایو ممکن است کمتر از آنچه موتور در شتاب اولیه میکشد تنظیم شده باشد و باعث اضافه جریان کاذب شود. کد موتور را اصلاح کرده و قبل از نتیجهگیری مبنی بر خرابی واحد جایگزین، محور را دوباره فعال کنید.س5: سری 6089 متوقف شده است. آیا معادل مدرن FANUC وجود دارد و ارتقا به جای جایگزینی مشابه چه چیزی را در بر میگیرد؟
پاسخ: هیچ معادل مدرن مستقیمی وجود ندارد — معماری SVU 6089 (واحد مستقل PWM خودکفا) جانشین فعلی FANUC ندارد که بتواند بدون تغییرات گستردهتر سیستم جایگزین شود. خانوادههای درایو مدرن آلفا i و بتا i از رابط فیبر نوری FSSB استفاده میکنند و برای ماژولهای SVM، به باس منبع تغذیه مشترک aiPS نیاز دارند. ارتقا از نصب SVU 6089 به یک معماری درایو مدرن شامل تعویض برد رابط سروو CNC (یا خود CNC)، تعویض چیدمان منبع تغذیه کابینت درایو، جایگزینی SVU با درایو سازگار FSSB یا بتا i، و احتمالاً پارامتردهی مجدد CNC برای ترکیب موتور/درایو جدید است. برای اکثر ماشینهایی که هنوز روی سیستمهای CNC سری 15، 16 یا 18 کار میکنند، این یک بازنگری کامل سیستم CNC و درایو است تا یک تعویض قطعه. مسیر عملیتر برای حفظ ماشین مبتنی بر 6089 در تولید، نگهداری موجودی از واحدهای H322 تست شده است. برای بحث در مورد در دسترس بودن موجودی و تأمین عمده در صورت داشتن چندین ماشین از این نوع در تأسیسات خود با ما تماس بگیرید.
