A06B-0145-B077 Fanuc AC سرو موتور A06B0145B077 AO6B-OI45-BO77

فانوک A06B-0145-B077 | سری آلفا موتور سرو AC22/1500

شماره قطعه: A06B-0145-B077

سری:موتور سرو AC آلفا

مدل: AC22 / 1500

وضعیت:جدید / بازسازی شده / تعویض موجود است

مرور کلی

فانوک A06B-0145-B077به خانواده موتورهای سرو AC سری آلفا تعلق دارد - به طور خاص مدل AC22/1500، یکی از واحدهای گشتاور بالاتر در نسلی که عمیقاً در بازار ماشین ابزار CNC کوچک تا متوسط ​​جای گرفت.

در حالی که موتورهای AC12 بارهای محور سبک‌تر را پوشش می‌دادند، AC22 با گشتاور پیوسته 22 نیوتن‌متر و توان خروجی 3.8 کیلووات، آن را در قلمرو محورهای پیچ توپی بزرگ‌تر، درایوهای میز سنگین‌تر و کاربردهایی که بار مکانیکی به نیروی پایدارتری نسبت به سروو فشرده نیاز دارد، قرار می‌دهد.

کلاهک انتهایی قرمز امضای بصری این نسل آلفا است، و AC22/1500 در محورهای X، Y و Z ماشین‌های تراش عمودی میان‌رده، ماشین‌های بورینگ افقی و مراکز تراش که سیستم‌های درایو فانوک استاندارد سازنده بودند، رایج بود. با حداکثر 1500 دور در دقیقه، این یک موتور کم‌سرعت و گشتاور بالا است - این موتور برای کار سخت در سرعت‌های متوسط ​​طراحی شده است تا اینکه با بارهای سبک سریع بچرخد.

آب‌بندی IP67 نصب شده در کارخانه، شفت خروجی مستقیم و بدون ترمز داخلی، این نوع خاص را تعریف می‌کند. این یک واحد ساده و قوی است که برای محیط‌هایی ساخته شده است که قرار گرفتن در معرض خنک‌کننده معمول است و نیازهای درایو محور ثابت هستند.

مشخصات کلیدی

جایگاه AC22 در محدوده آلفا

تفاوت بین فریم AC12 و AC22 معنی‌دار است - گشتاور تقریباً دو برابر می‌شود، جریان مصرفی به طور قابل توجهی افزایش می‌یابد و موتور از نظر فیزیکی برای مطابقت با آن رشد می‌کند.

در ماشینی با زین سنگین یا میز کار بزرگ، AC22/1500 گشتاور پایدار مورد نیاز برای حفظ نرخ تغذیه دقیق تحت بار برش کامل را بدون لرزش درایو سروو یا از دست دادن موقعیت محور در اواسط عبور، ارائه می‌دهد.

سقف 1500 دور در دقیقه نحوه استفاده از این موتور را شکل می‌دهد. با مقادیر معمول گام پیچ توپی در محورهای ماشین ابزار، 1500 دور در دقیقه به نرخ حرکت سریع ترجمه می‌شود که برای ماشین‌های طراحی شده برای آن مناسب است - نه یک موتور کانتورینگ با سرعت بالا، بلکه یک موتور کاری جامد و متراکم از نظر گشتاور برای محورهایی که استحکام تحت بار بیش از حداکثر سرعت اهمیت دارد.

فرکانس الکتریکی 100 هرتز در سرعت نامی، این اولویت طراحی را منعکس می‌کند.

با جریان نامی 19 آمپر، AC22/1500 به ظرفیت جریان آمپلی‌فایر سروو با اندازه مناسب نیاز دارد.

این یکی از موتورهای پرمصرف‌تر در خانواده آلفا در این کلاس اندازه است و ارزش تأیید درجه‌بندی ماژول درایو را در طول هرگونه تعویض یا ارتقاء دارد.

آب‌بندی IP67 - استاندارد کارخانه

رتبه IP67 در این نوع، اصلاح پس از فروش نیست - بلکه در کارخانه در موتور ساخته شده است. درزگیرهای شفت، نقاط ورود کابل و محفظه موتور همگی برای مقاومت در برابر غوطه‌وری موقت رتبه‌بندی شده‌اند، که در زمینه ماشین ابزار به معنای تحمل موتور در برابر پاشش خنک‌کننده، اشباع مه و تجمع اجتناب‌ناپذیر مایعات است که در اطراف نواحی درایو محور در ماشین‌های تولیدی پرکار اتفاق می‌افتد.

برای کارگاه‌هایی که از سیستم‌های خنک‌کننده با فشار بالا یا سیستم‌های خنک‌کننده از طریق اسپیندل استفاده می‌کنند که در آن مهاجرت مایعات در اطراف درایوهای محور یک نگرانی مداوم است، رتبه IP67 مستقیماً به میانگین زمان طولانی‌تر بین خرابی‌ها در مقایسه با موتورهای با رتبه‌های حفاظت در برابر نفوذ پایین‌تر ترجمه می‌شود.

آلودگی بلبرینگ و تخریب سیم‌پیچ ناشی از نفوذ خنک‌کننده از دلایل اصلی خرابی زودهنگام موتور سروو است - محفظه مهر و موم شده به هر دو رسیدگی می‌کند.

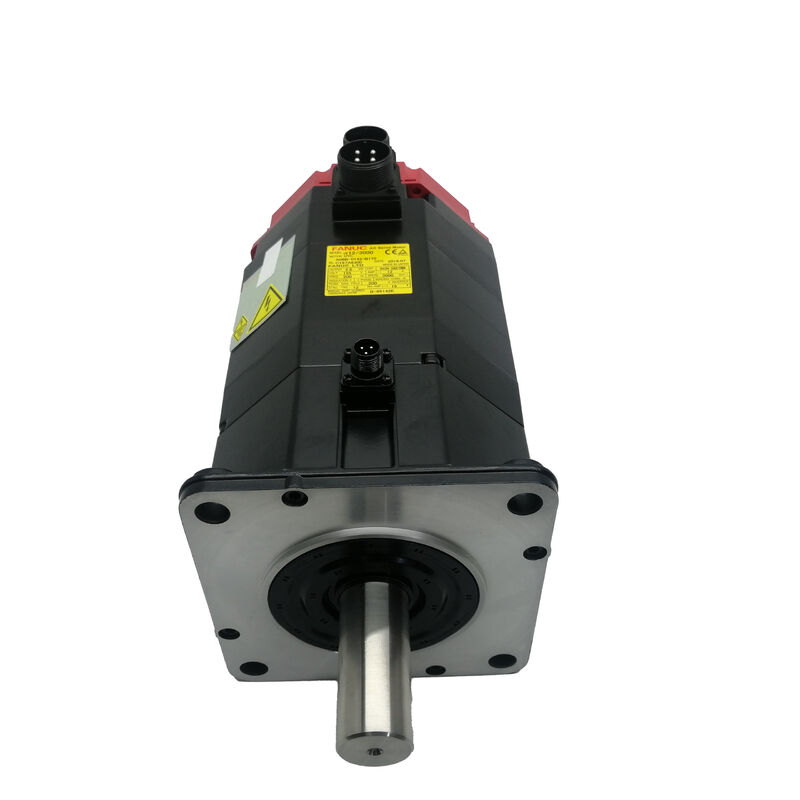

یادداشت‌های شفت، ترمز و نصب

شفت مستقیم بدون ترمز، نصب مکانیکی و الکتریکی را تمیز نگه می‌دارد. بدون نیاز به سیم‌کشی و قفل مدار ترمز، راه‌اندازی ساده‌تر است و نیازی به مدیریت منبع تغذیه اضافی 24 ولت DC برای ترمز نیست.

برای محورهای افقی یا کاربردهایی که درایو سروو موقعیت را از طریق حفظ گشتاور فعال نگه می‌دارد، این کاملاً مناسب است. در محورهای عمودی با بار گرانشی قابل توجه، باید به جای آن از نوع ترمزدار استفاده شود - این موتور آن نوع نیست.

اتصال به پیچ‌های توپی، درایوهای تسمه تایمینگ یا کوپلینگ‌های سروو از رویه استاندارد برای اندازه فریم AC22 آلفا پیروی می‌کند.

ابعاد شفت مستقیم در سراسر سری آلفا برای این کلاس فریم سازگار است، که تهیه کوپلینگ‌ها و اجزای درایو را هنگام سرویس ماشین‌های موجود ساده می‌کند.

سازگاری درایو و کنترل

A06B-0145-B077 با آمپلی‌فایرهای سروو سری آلفا فانوک سازگار است و با طیف پلتفرم‌های CNC فانوک که در طول این نسل موتور رایج بودند - از جمله سری 0، 0i، 16، 18، 21 و کنترل‌های مرتبط - جفت می‌شود.

اندازه‌بندی آمپلی‌فایر سروو باید جریان نامی 19 آمپر را در نظر بگیرد؛ یک ماژول درایو با اندازه نامناسب در شرایط بار محور عادی، خطاهای اضافه جریان پیوسته را ایجاد می‌کند.

مانند تمام موتورهای سری آلفا، پارامترهای درایو سروو باید برای مطابقت با نوع موتور خاص تنظیم شوند.

کد نوع موتور، حداکثر سرعت و مشخصات انکودر همگی باید با موتور نصب شده مطابقت داشته باشند - به خصوص هنگام تعویض بین اندازه‌های فریم AC12 و AC22 که ممکن است یک تعمیر قبلی از جایگزین غیر اصلی استفاده کرده باشد.

تأمین و ارزیابی وضعیت

موتور آلفا AC22/1500 همچنان در بازار سروو بازسازی شده و دست دوم موجود است. هنگام بازرسی یک A06B-0145-B077 دست دوم، درزگیر شفت IP67 را برای سختی، ترک خوردگی یا علائم نشت خنک‌کننده بررسی کنید - یک درزگیر شفت تخریب شده اغلب اولین نشانه این است که موتور در محیطی مرطوب فراتر از عمر مفید درزگیر خود کار کرده است.

مقاومت سیم‌پیچ سه فاز را برای تعادل اندازه‌گیری کنید و مقاومت عایق را نسبت به زمین بررسی کنید. شفت را با دست بچرخانید تا وضعیت بلبرینگ‌ها ارزیابی شود.

هر موتوری که شواهدی از تغییر رنگ سیم‌پیچ، بوی سوختگی یا آلودگی خنک‌کننده در داخل محفظه داشته باشد، باید قبل از نصب مجدد توسط یک تعمیرگاه تخصصی سروو ارزیابی شود.

سوالات متداول

س1: کدام آمپلی‌فایر سروو با فانوک A06B-0145-B077 سازگار است؟

این موتور به یک آمپلی‌فایر سروو سری آلفا فانوک (ماژول SVM یا SVU) نیاز دارد که بتواند حداقل 19 آمپر جریان خروجی پیوسته را تحمل کند.

این با کنترل‌های CNC فانوک از جمله پلتفرم‌های سری 0، 0i، 16، 18 و 21 ادغام می‌شود. درایو سروو باید با کد نوع موتور صحیح برای AC22/1500 پارامتردهی شود - فرض نکنید درایوی که برای موتور AC12 پیکربندی شده است، بدون به‌روزرسانی پارامتر، این واحد را به درستی اجرا می‌کند.

س2: چرا AC22/1500 با سرعت حداکثر کمتری نسبت به موتورهای سری AC12 کار می‌کند؟

AC22 بر اساس گشتاور بالا در سرعت‌های متوسط ​​طراحی شده است. با 22 نیوتن‌متر و 3.8 کیلووات، خروجی نیرو را بر سرعت دورانی اولویت می‌دهد - که دقیقاً همان چیزی است که درایوهای محور بزرگ‌تر و سنگین‌تر نیاز دارند.

سقف 1500 دور در دقیقه یک مصالحه طراحی عمدی است: با بهینه‌سازی هندسه الکترومغناطیسی موتور برای چگالی گشتاور به جای عملکرد با سرعت بالا، استحکام محور و نیروی برش پایدار را که ماشین‌های ابزار متوسط ​​نیاز دارند، ارائه می‌دهد.

س3: این موتور ترمز ندارد - آیا برای محور عمودی مناسب است؟

بدون ملاحظات اضافی خیر. A06B-0145-B077 ترمز داخلی ندارد، بنابراین درایو سروو باید گشتاور نگهدارنده فعال را برای جلوگیری از حرکت محور در حالت سکون فراهم کند.

برای محورهای عمودی که وزن قابل توجهی از قطعه کار یا میز را تحمل می‌کنند، نوع ترمزدار انتخاب مهندسی ایمن‌تری است. اتکا به درایو به تنهایی برای نگه داشتن یک محور عمودی با بار سنگین، خطر را در هنگام توقف اضطراری، آلارم سروو یا قطع برق ایجاد می‌کند.

س4: IP67 در شرایط محیط ماشین ابزار به چه معناست؟

IP67 به این معنی است که موتور کاملاً ضد گرد و غبار است و می‌تواند تا 30 دقیقه در عمق یک متری آب غوطه‌ور شود. در محیط ماشین‌کاری، این عمدتاً به این معنی است که موتور پاشش مداوم خنک‌کننده، مه و تجمع مایعات را بدون نفوذ به داخل محفظه تحمل می‌کند.

این به این معنی نیست که موتور برای شستشوی جت با فشار بالا یا غوطه‌وری دائمی مناسب است - اما برای قرار گرفتن در معرض خنک‌کننده معمولی ماشین ابزار، IP67 مزیت قابل توجهی در طول عمر مفید نسبت به موتورهای با رتبه IP54 یا IP65 ارائه می‌دهد.

س5: آیا A06B-0145-B077 می‌تواند مستقیماً جایگزین موتور سری AC12 در همان محور ماشین شود؟

خیر - نه به عنوان یک جایگزین مستقیم. فریم AC22 از نظر فیزیکی بزرگ‌تر است، ابعاد شفت متفاوت است، جریان نامی بالاتر است و پارامترهای درایو سروو باید دوباره پیکربندی شوند.

تعویض بین موتورهای AC12 و AC22 در یک محور موجود نیازمند ارزیابی مکانیکی پایه موتور و کوپلینگ، تأیید اینکه آمپلی‌فایر نصب شده می‌تواند جریان بالاتر را تأمین کند و بررسی کامل پارامترها در CNC است.

در نظر گرفتن آنها به عنوان قابل تعویض بدون این تأیید، راهی مطمئن برای ایجاد خطای درایو یا مشکل هم‌ترازی مکانیکی است.
