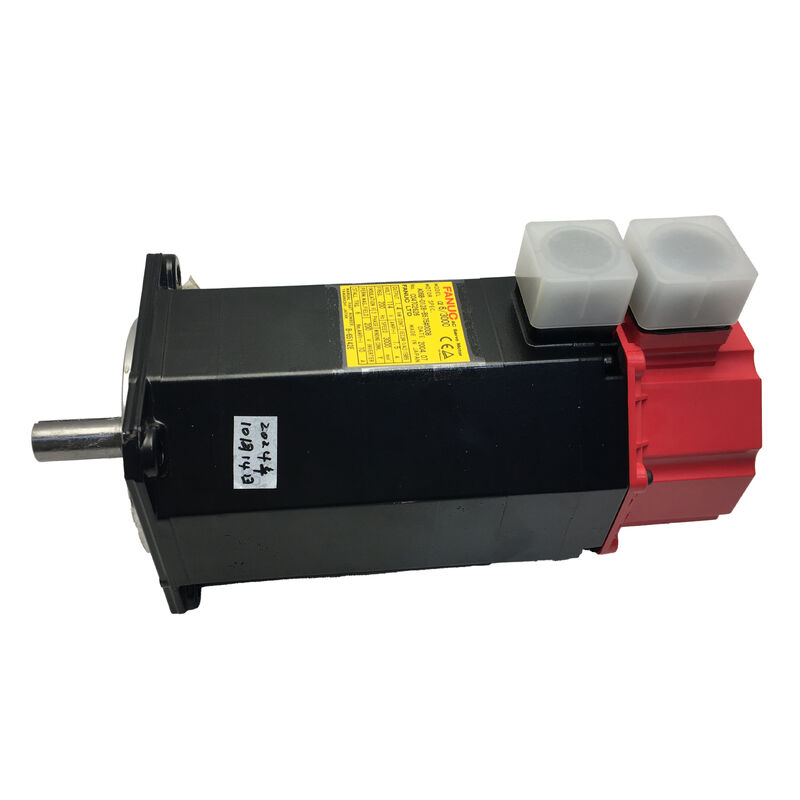

Fanuc A06B-0141-B075 موتور سرو AC
شماره بخش:A06B-0141-B075
سری:ALPHA AC سرو موتور
مدل:AC12 / 2000
حالت:جدید / بازسازی شده / قابل تعویض
خلاصه ی محصول
Fanuc A06B-0141-B075 یک موتور servo AC با عملکرد بالا از سری ALPHA Fanuc، به طور خاص مدل AC12/2000 است.این موتور کنترل دقیق حرکت را برای ماشین آلات کوچک و متوسط CNC ارائه می دهد.این یک تعادل مطلوب بین طراحی جمع و جور و خروجی گشتاور مداوم را فراهم می کند، که آن را برای ماشین های آسیاب، چرخ و مراکز ماشینکاری که نیاز به یکپارچه،عملکرد محوری تکراری.
مشخصات فنی
| پارامتر |
ارزش |
| قدرت خروجی نامی |
2.1 کیلو وات |
| تورک مستمر |
12 Nm |
| جریان نامی |
8.8 A |
| مراحل |
سه فاز |
| ولتاژ نامی |
155 ولت |
| فرکانس نامی |
۱۳۳ هرتز |
| حداکثر سرعت |
2،000 دور در دقیقه |
| پیکربندی گودال |
راست (بدون کلید) |
| ترمز |
هيچکدوم |
| حفاظت از ورود |
IP67 |
| رنگ کلاه آخر |
قرمز (نسل آلفا) |
ویژگی های طراحی و ساخت
موتور AC12/2000 که برای قابلیت اطمینان در تولید طراحی شده است، با حداکثر سرعت 2000 دور در دقیقه کار می کند، که آن را برای محرک های پیچ توپ مستقیم و محور های کنتورگر انتقادی feedrate مناسب می کند.نرخ گشتاور مداوم 12 Nm اطمینان از سفتی محوری بالا تحت بار بدون نیاز به سخت افزار محرک بزرگ.
مهر و موم IP67 نصب شده در کارخانه، محافظت برتر در برابر غوطه ور شدن موقت را فراهم می کند، با مهر و موم های میله، نقاط ورودی کانکتور و محفظه موتور که همه برای مقاومت در برابر محیط های خشن رتبه بندی شده اند.این فواصل سرویس در برنامه های کاربردی سنگین خنک کننده که در آن موتورهای استاندارد نشان می دهد آلودگی زودهنگام یا تخریب پیچ و تاب.
طراحی بدون ترمز، سیم کشی را ساده می کند و وزن کل موتور را کاهش می دهد.که آن را مناسب برای محورهای افقی یا برنامه هایی می کند که در آن سرو درایو از طریق کنترل گشتاور فعال موقعیت خود را حفظ می کند..
سازگاری و کاربردها
A06B-0141-B075 با محرک های servo سری Fanuc ALPHA (ماژول های SVM / SVU) جفت می شود و بسته به پیکربندی درایو با Fanuc 0, 0i ، 16 ، 18 ، 21 و سیستم عامل های کنترل CNC مرتبط سازگار است.
به طور معمول برای تغذیه محور (X، Y یا Z) در مراکز کوچک فرعی ماشینکاری، مراکز چرخش و دستگاه های EDM سیم استفاده می شود،این موتور استاندارد در پلت فرم RoboDrill Fanuc و سازندگان شخص ثالث با استفاده از قطعات محرک Fanuc بود..
مهم:در هنگام تهیه جایگزین ها، نوع دستگاه بازخورد (مدل پالسکودر) و پیینوت کانکتور را با موتور موجود خود بررسی کنید.به عنوان انواع در خانواده 0141 ممکن است از مشخصات مختلف رمزگذاری کننده استفاده کنند که بر تنظیمات پارامتر درایو تأثیر می گذارد.
اهمیت صنعت
ماشین های CNC با محرک های Fanuc ALPHA همچنان دارایی های سازنده در تاسیسات تولیدی در سراسر جهان هستند.با واحدهای بازسازی شده و مازاد که به طور فعال در بازارهای صنعتی MRO گردش می کنند.
ساخت ساده آن، بدون ترمز، IP67 مهر و موم شده، میله مستقیم استاندارد، سرویس دهی آسان، بازپرداخت و جایگزینی بدون تغییرات مکانیکی عمده را تسهیل می کند.نگه داشتن یک A06B-0141-B075 جایگزین یک استراتژی عملی برای به حداقل رساندن زمان توقف برنامه ریزی نشده در مغازه های استفاده از ماشین آلات قدیمی مجهز به Fanuc است.
پرسش های مکرر
چه سرو درایو ای با فانوک A06B-0141-B075 سازگاره؟
این موتور برای استفاده با تقویت کننده های servo سری Fanuc ALPHA (ماژول های SVM یا SVU) طراحی شده است. سازگاری بستگی به نسل کنترل CNC خاص داردیا 21 سیستمهمیشه قبل از راه اندازی، تنظیمات پارامترهای موتور درایو را با امتیازات AC12/2000 مطابقت دهید.
آیا A06B-0141-B075 شامل یک رمزگذاری کننده است، و نوع آن چیست؟
بله. موتورهای سری ALPHA با یک Pulscoder (انکودر) یکپارچه در عقب نصب شده است. نوع Pulscoder خاص، وضوح و پروتکل بازخورد سریال / موازی را تعیین می کند.قبل از سفارش جایگزینی برای اطمینان از سازگاری درایو، شماره قطعه پالسکودر را بر روی صفحه نام موتور بررسی کنید.
آیا این موتور می تواند بدون ترمز روی محور عمودی استفاده شود؟
می تواند، اما این نیاز به servo درایو برای حفظ گشتاور فعال نگه داشتن زمانی که محور ایستاده است. برای محور عمودی یا گرانش بار،یک نوع ترمز (مانند مدل های B076 یا B176) به طور کلی برای ایمنی و جلوگیری از سقوط محور در حوادث توقف E یا کاهش قدرت توصیه می شود..
رتبه IP67 برای این موتور در محیط ماشین آلات چه معنایی دارد؟
IP67 نشان می دهد که موتور ضد گرد و غبار است و می تواند به طور موقت در آب تا 1 متر برای 30 دقیقه تحمل کند.این به این معنی است که موتور به خوبی در برابر پاشیدن مایع خنک کننده محافظت می شود، مه و تماس اتفاقی مایعات اما نباید به طور مداوم غرق شود یا بدون حفاظت اضافی در معرض اسپری مستقیم با فشار بالا قرار گیرد.
چگونه می توانم تشخیص دهم که آیا A06B-0141-B075 استفاده شده هنوز قابل استفاده است؟
بر روی صفحه نام موتور برای شماره قطعه صحیح بررسی کنید و مهر و موم میله را برای فرسایش یا سخت شدن بررسی کنید.اندازه گیری مقاومت پیچ در تمام سه فاز باید متعادل و در محدوده مشخصات باشد. چرخ دارویی را با دست برای احساس خشکی است. اگر پالس کد خطا ثبت شده است یا موتور بیش از حد بارگذاری شده است.قبل از نصب مجدد توصیه می شود که یک تست کامل یا ارزیابی بازپرداخت توسط یک مرکز تعمیر servo واجد شرایط انجام شود..
