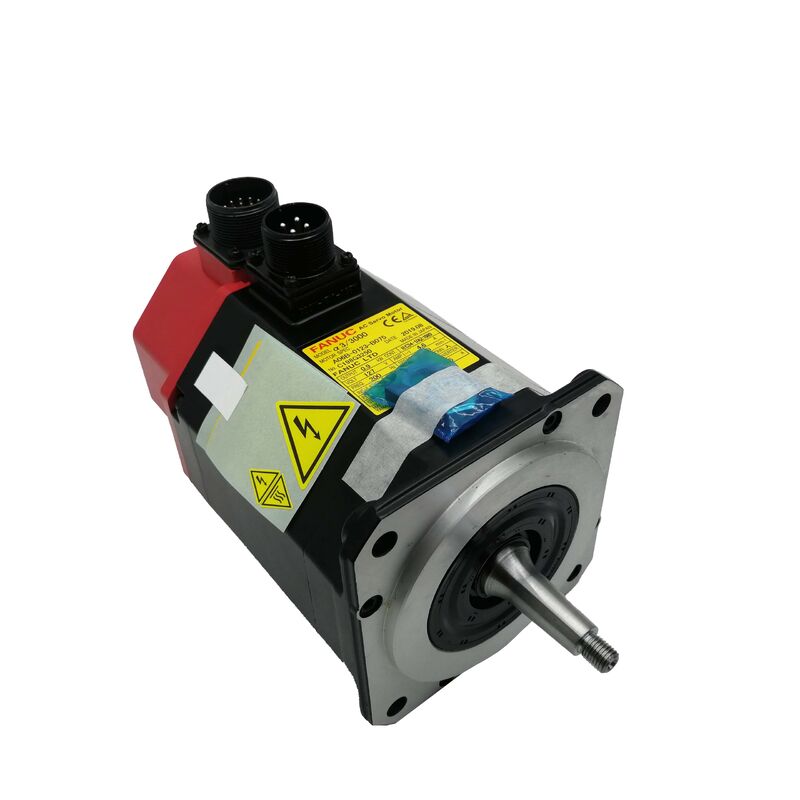

Fanuc A06B-0123-B075 موتور سرو AC
آلفا 3/3000، شفت تراشه ای، رمزگذاری A64، بدون ترمز
خلاصه ی محصول
شماره بخش:A06B-0123-B075
همچنین به عنوان:A06B0123B075، FANUC A06B-0123-B075، FANUC Alpha 3/3000
مدل موتور:α 3/3000
سری:فانوک سری الفا اصلی
طبقه بندی:فانوک الفا سری AC Servo Motor بدون برس -- 3 Nm استال Torque، 0.9 kW، 3,000 rpm، شافت Taper، بدون ترمز، A64 Incremental Encoder، IP65
مشخصات فنی
| پارامتر |
ارزش |
| شماره بخش |
A06B-0123-B075 |
| مدل موتور |
α 3/3000 |
| تولید نامی |
0.9 کیلو وات |
| تورک ایست |
3 Nm |
| جریان ایست |
4.6 A |
| سرعت نامی |
3،000 دور در دقیقه |
| ولتاژ ورودی موتور |
127-ولت (سه فاز) |
| رمزگذاری کننده |
آلفا A64 (توسعی، 64,000 ppr) |
| نوع گره |
با کليد |
| ترمز الکترومغناطیسی |
هيچکدوم |
| درجه بندی حفاظت |
IP65 |
| تقویت کننده های سازگار |
تقویت کننده های SVU سری الفا اصلی Fanuc |
| کنترل های سازگار |
فانوک سری 0، 15، 16، 18 (نسل آلفا اصلی) |
| منشاء |
ژاپن |
آلفا 3/3000 در خانواده آلفا
سری الفا اصلی Fanuc در دهه های 1990 و 2000 دستگاه های CNC را تقویت کرد و بسیاری از ماشین ها هنوز در حال تولید هستند.A06B-0123-B075 فراهم می کند یک راه حل جایگزینی مشابه در صورت شکست این موتور.
باچرخش ثابت 3 Nm و 0.9 kWتولید، α 3/3000 سطح فشرده ای از محدوده آلفا اصلی را اشغال می کند، که آن را برای محورهای تغذیه سبک تر در ماشین آلات CNC کوچک تا متوسط مناسب می کند.کاربردها شامل محرک های X و Z در چرخ های فشرده است، محورهای کمکی در مراکز ماشینکاری و مکانیسم های موقعیت گیری ثانویه.
در3سرعت نامی در هزار دور در دقیقهدر ترکیب با یک پیچ توپ 5 میلی متری، عملکرد سریع 15 متر در دقیقه را ارائه می دهد.ولتاژ ورودی موتور 127 ولت در حال حاضر 4.6Aتوافق با تقویت کننده های اصلی آلفا SVU را تایید می کند.
طراحی گودال باریک
زمین دقیقگره مخروطی با کلیدیک اتصال خودمرکت را فراهم می کند که موقعیت مجدد را تضمین می کند. هندسه مخروطی به طور خودکار محور را به صورت متمرکز در طول نصب ثبت می کند،در حالی که کلید انتقال گشتاور مثبت را فراهم می کند.
يادداشت نصب:همیشه در هنگام برداشتن از یک کشنده دنده مناسب استفاده کنید. هرگز از چانه ها یا ضربه به بدن محور استفاده نکنید. قبل از نصب مجدد بر روی موتور جدید، سطوح کانری و سوراخ را بررسی کنید.
A64 سازگاری رمزگذاری افزایشی
دررمزگذاری کننده آلفا A6464,000 شمارش در هر چرخش را از طریق رابط رمزگذاری افزایشی موازی ارائه می دهد. ملاحظات عملیاتی کلیدی:
- هر بار که قدرتش رو بالا برد، بايد به سمت خود حرکت کنه:A64 از زمان خاموش شدن قدرت موقعیت خود را حفظ نمی کند
- سازگاری مخصوص نسل:عدم سازگاری با تقویت کننده های سری αi که نیاز به پروتکل رمزگذاری سریال دارند
- نیاز به تقویت کننده اصلی Fanuc alfa SVU داردبرای عملکرد مناسب
در ۶۴۰۰۰ ppr در یک پیچ توپ ۵ میلی متری، وضوح حلقه موقعیت تقریباً ۷۸ نانومتر در هر شمارش است.
بدون تنظیمات ترمز
نام B075 تایید می کند که ترمز الکترومغناطیسی وجود ندارد. موقعیت محور در حالت استراحت توسط قفل سرو تقویت کننده alfa SVU حفظ می شود.که برای محورهای افقی بدون اجزای بار گرانشی مناسب است.
مهم:برای محورهای عمودی یا تغذیه های شیب دار که نیاز به نگه داشتن مکانیکی دارند، از نوع ترمز شده استفاده کنید.A06B-0123-B175B075 جايگزين امنيتي براي محور هاي گرانش دار نيست
مرجع پیکربندی سری A06B-0123
| شماره بخش |
شفت |
ترمز |
رمزگذاری کننده |
| A06B-0123-B075 |
مخمصه |
هيچکدوم |
A64 افزایشی |
| A06B-0123-B175 |
مخمصه |
بله (برم) |
A64 افزایشی |
| A06B-0123-B075#7076 |
مخمصه |
هيچکدوم |
A64 (IP67) |
تمام نسخه ها مشخصات بدن موتور α 3/3000 را به اشتراک می گذارند. پیکربندی جایگزینی دقیقاً با اصلی مطابقت دارد.
سازگاری تقویت کننده و CNC
نیاز به یکتقویت کننده اصلی Fanuc alfa SVU. سیستم عامل های CNC سازگار شاملفانوک سری های 0، 15، 16 و 18با تقویت کننده های سری αi یا درایوهای سری β سازگار نیست.
پس از نصب، بررسی کنید که پارامترهای محور (کد نوع موتور، محدوده جریان، حداکثر سرعت) برای مشخصات α 3/3000 به درستی تنظیم شده است.
کاربردهای معمول
- محورهای ورودی X و Z چرخ CNC- محرک های اصلی حمل و نقل و درایو در مرکز پیچ CNC کوچک
- محورهای تغذیه کوچک مرکز ماشینکاری- X، Y، و Z درایو در مراکز تراشه ای عمودی فشرده
- محورهای ثانویه و کمکی- درایوهای موقعیت گذاری اضافی در ماشین های چند محوری و جداول چرخشی
پرسش های مکرر
این موتور با تقویت کننده های Fanuc αiSV سازگاره؟
نه. A64 از رابط کدگذاری موازی پلتفرم آلفا اصلی استفاده می کند که از نظر الکتریکی با تقویت کننده های αiSV که نیاز به پروتکل کدگذاری سریال دارند ناسازگار است.این موتور باید با یک تقویت کننده اصلی Fanuc alfa SVU جفت شود.
چرا هر بار که سي ان سي فعال ميشه محور به سمت خونه حرکت ميکنه؟
A64 یک رمزگشایی افزایشی بدون حفظ موقعیت خاموش است. یک مسیر مرجع بازگشت در هر قدرت برای تعیین مختصات ماشین مورد نیاز است،که رفتار عادی برای تمام تجهیزات سری آلفا اصلی است..
آیا موتور B075 (بدون ترمز) می تواند جایگزین موتور B175 (برمز شده) شود؟
تنها بر روی محورهای افقی تایید شده بدون جزء بار گرانشی. ترمز B175 مکانیسم ایمنی برای محورهای عمودی و شیب دار است.Servo قفل به تنهایی نمی تواند یک محور تحت گرانش را نگه دارد زمانی که تقویت کننده غیر فعال است.
چگونه می توان محور عمود مخروطی را در هنگام تعویض موتور به درستی حذف کرد؟
استفاده از یک کشنده دنده اعمال شده در صورت محور، واکنش در برابر پایان میله. هرگز استفاده از چنگ، چنگال، و یا ضربه به بدن محور. پس از برداشتن،قبل از نصب مجدد هر دو سطح سوراخ تراز و محور را بررسی کنید.
آیا A06B-0123-B075 قابل تعمیر است یا فقط قابل تعویض؟
کاملا قابل تعمیر. امکانات تعمیر واجد شرایط تمام حالت های متداول خرابی از جمله تعویض لگن، تعویض کد A64، تعمیر پیچ های استاتور و تعویض مهر را حل می کنند.برای تاسیسات مدیریت چند ماشین، حفظ یک واحد مبادله آزمایش شده باعث به حداقل رساندن زمان توقف می شود.
