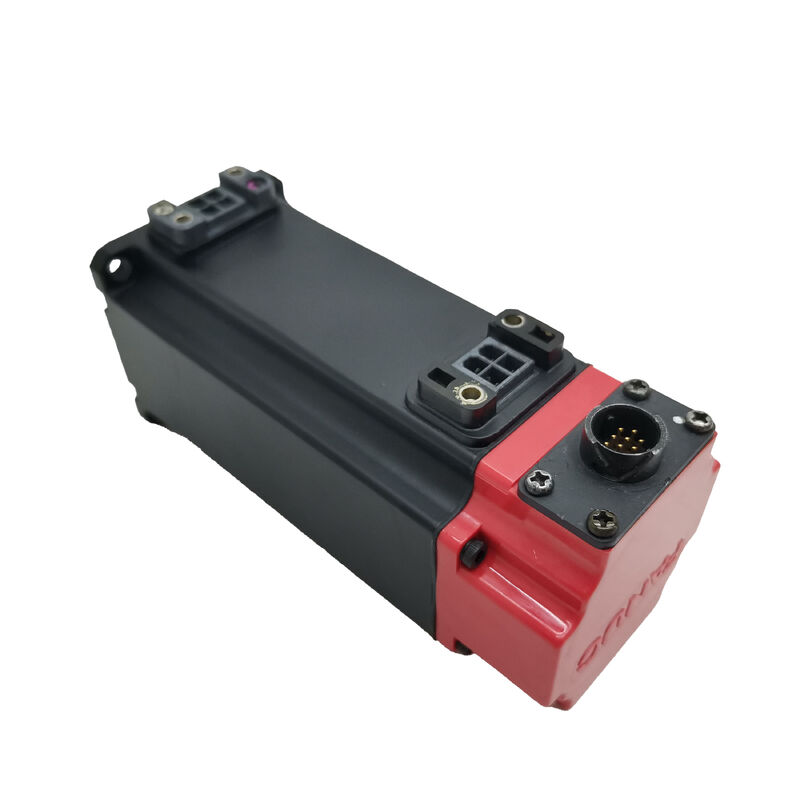

درایوهای موتور سروو صنعتی AC فنک مدل A06B-0116-B503

FANUC A06B-0116-B503

شماره بخش:A06B-0116-B503

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:موتور سرو بدون برس AC سری Beta iS

مدل موتور:BiS 1/6000 (Beta iS 1 / 6000 rpm)

بتا اس

A06B-0116-B503 موتور Servo Beta iS 1/6000 FANUC است. موتور 1 Nm، 6000 rpm، موتور چوکات فشرده از نسل Beta iS (بهبودی استاندارد) است.هدف آن محورهای سرو کار سبک بر روی ماشین آلات CNC کوچکتر است، کار با X، Y، یا موقعیت Z که در آن ترکیب سرعت بالا و اندازه فشرده اولویت طراحی است.

ترمز الکترومغناطیسی 24 ولت با استفاده از بهار، جزئیات اصلی پیکربندی در این نوع است.ترمز به طور پیش فرض روشن است بهار هر زمان که کویل 24 ولت انرژی ندارد، پد های ترمز را در دیسک نگه می دارد. کویل باید انرژی 24V DC اعمال شود) برای آزاد کردن ترمز برای عملکرد عادی سرو. در حالت خاموش شدن سرو، E-stop یا از دست دادن قدرت، کویل انرژی را از بین می برد و ترمز بلافاصله می تواند در اثر آن خاموش شود.این طراحی استاندارد برای محورهای عمودی است، تغذیه های شیب دار و هر مکانیزمی که بار آن نیروی گرانشی را در جهت چرخش گره اعمال می کند، زمانی که سرو به طور فعال حرکت را فرمان نمی دهد.

رمزگذاری b64iA یک نوع افزایشی 64 دوره سیگنال در هر چرخش است که توسط الکترونیک تقویت کننده سرو به وضوح بالاتر پردازش می شود.موقعیت مرجع توسط یک چرخه خود را در قدرت بالا تعیین شده است.

گره مستقيم با راه بندي ماشين سازي باعث محرك گشتاور مثبت مي شودیک اتصال کلیدی قابل اطمینان تر از یک محور اصطکاک در طول عمر طولانی تولید است.

مشخصات کلیدی

سوالات عمومی

Q1: محور نشان می دهد که یک آژیر ترمز در زمان روشن شدن. منبع 24 ولت به کانکتور ترمز تایید شده است. آیا ترمز معیوب است؟

با 24 ولت تایید شده در کانکتور، مقاومت را در سراسر پایانه های کویل ترمز (24 ولت قطع شده) اندازه گیری کنید. یک کویل ترمز سالم در یک موتور از این کلاس به طور معمول در محدوده 1540Ω خوانده می شود.مدار بازي يک خط خط شکست رو تاييد ميکنهاگر مقاومت در محدوده باشد اما ترمز هنوز آزاد نشود،بررسی برای اتصال مکانیکی در دیسک ترمز آلودگی یا یک بهار گرفت شده می تواند حتی با اسپری پر انرژی از آزاد شدن جلوگیری کند.

سوال2: b64iA یک رمزگذاری افزایشی است ️ آیا این موتور به یک چرخه هومینگ در هر قدرت نیاز دارد؟

بله، کدگر افزایشی b64iA نیاز به یک چرخه مرجع بازگشت (homing) پس از هر چرخه قدرت برای تعیین مرجع موقعیت محور دارد.ماشین نمی تواند قطعات را در موقعیت صحیح تولید کند تا زمانی که هومینگ کامل شود. اگر موقعیت مطلق در قدرت بدون هومینگ مورد نیاز است، یک نسخه موتور Beta iS با یک رمزگذاری مطلق مشخصات صحیح است.

سوال سوم: پسوند B503 نشان دهنده ترمز و کلید است. چه گونه ای بدون ترمز مشخص می شود؟

پسوند B103 نشان دهنده گودال مستقیم / کلید / بدون ترمز همان موتور BiS 1/6000 (یک رمزگذاری کننده ، همان مشخصات الکتریکی) است.B503 و B103 از لحاظ مکانیکی در فلنج یکسان هستند، میله و بدن B503 ترمز و اتصال سیم خود را اضافه می کند. B103 را برای محورهای افقی که در آن قفل سرو موقعیت دارد استفاده کنید. B503 را برای محورهای عمودی یا گرانش بار استفاده کنید.

Q4: پس از تعویض موتور با A06B-0116-B503 ، محور در سرعت کم حرکت موقعیت را نشان می دهد. چه چیزی باید بررسی شود؟

تغییر موقعیت در سرعت کم پس از تعویض موتور اغلب نشان می دهد که پارامترهای افزایش حلقه سرو با ویژگی های موتور جدید مطابقت ندارد یا کابل انکودر به درستی محافظت نشده است.بررسی پارامتر نوع موتور در تقویت کننده سرو مطابقت BiS 1/6000همچنین تایید کنید که ترمز به طور کامل آزاد می شود (24V در حال حاضر،مقاومت کویل نرمال) یک ترمز به طور جزئی اعمال شده باعث ایجاد یک بار گشتاور می شود که به عنوان حرکت موقعیت ظاهری ظاهر می شود.

سوال 5: منبع A06B-0116-B503 کجاست؟

موتورهای سری FANUC Beta iS از طریق بازار بازپرداخت CNC ٪ مازاد جدید ، آزمایش شده و بازسازی شده و خدمات بازسازی موتور در دسترس هستند.شماره کامل قطعه را شامل B503 (نه انواع B103 یا B503# پسوند) در صفحه نام تایید کنیدعملکرد ترمز و عملکرد رمزگذاری کننده باید هر دو در آزمایش پذیرش بررسی شوند.
