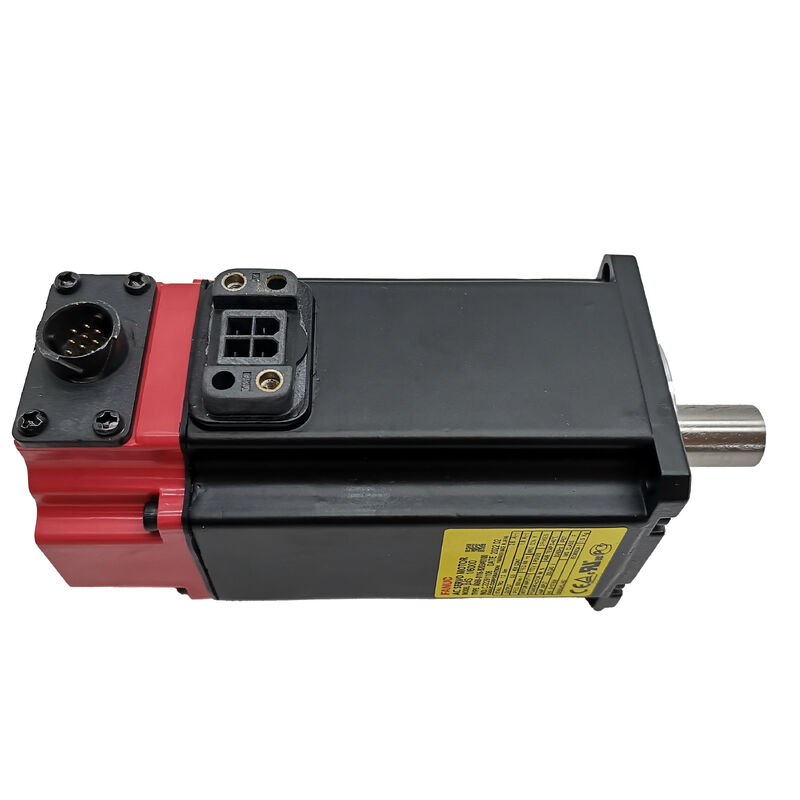

موتور سروو AC فنک مدل A06B-0116-B203
βiS 1/6000، 6000 دور در دقیقه، شفت کلیددار، انکودر مطلق B64iA
مرور کلی محصول
شماره قطعه: A06B-0116-B203
همچنین جستجو شده به عنوان: A06B0116B203، FANUC A06B-0116-B203، موتور سروو فنک Beta iS BIS1/6000
مدل موتور: βiS 1/6000 (Beta iS 1/6000)
طبقهبندی: موتور سروو بدون جاروبک AC سری Fanuc Beta iS -- 0.5 کیلووات، 6000 دور در دقیقه، شفت مستقیم با شیار کلید، بدون ترمز، انکودر مطلق B64iA، IP65
مشخصات فنی
| پارامتر |
مقدار |
| شماره قطعه |
A06B-0116-B203 |
| مدل موتور |
βiS 1/6000 |
| خروجی نامی |
0.5 کیلووات |
| حداکثر سرعت |
6000 دور در دقیقه |
| ولتاژ ورودی موتور |
172 ولت (3 فاز) |
| جریان |
1.8 آمپر (نامی) / 2.6 آمپر (اوج) |
| فازها |
3 فاز |
| انکودر |
B64iA (مطلق، 64000 ppr) |
| نوع شفت |
مستقیم با شیار کلید (ST, KEY) |
| ترمز الکترومغناطیسی |
هیچ |
| درجه حفاظت |
IP65 |
| کلاس عایق |
کلاس F |
| دمای عملیاتی |
0 درجه سانتیگراد تا +40 درجه سانتیگراد |
| آمپلیفایرهای سازگار |
- درایوهای ایندکس خشاب ابزار و موقعیت بازوی ATC |
| کنترلهای سازگار |
سری فنک 0i, 16i, 18i, 21i, 30i, 31i, 32i |
| مبدا |
ژاپن |
مزایای عملکرد
شش هزار دور در دقیقه در نیم کیلووات
پیکربندی بدون ترمز برای محورهای افقی امکان موقعیتیابی سریع محور را با بارهای سبک فراهم میکند. بر روی یک پیچ توپی با گام 5 میلیمتر در کوپلینگ مستقیم، این امر 30 متر بر دقیقه حرکت خطی را ارائه میدهد - که با قابلیت حرکت سریع موتورهای سری آلفا بزرگتر مطابقت دارد در حالی که تنها 1.8 آمپر در شرایط نامی مصرف میکند.
خروجی نامی 0.5 کیلووات
پیکربندی بدون ترمز برای محورهای افقیشفت کلیددار برای انتقال گشتاور مثبت
شفت مستقیم با شیار کلید، اتصال مکانیکی مثبتی را برای انتقال گشتاور فراهم میکند و از لغزش جزئی در کاربردهای با برگشت بالا جلوگیری میکند. این امر دقت موقعیتیابی ثابت را در طول هزاران بار برگشت جهت در هر شیفت تضمین میکند. هنگام تعویض این موتور، از داشتن یک هاب کوپلینگ با شیار کلید مطابق اطمینان حاصل کنید.
انکودر مطلق B64iA برای راهاندازی فوری
انکودر مطلق B64iA
64000 پالس در هر دور را با حفظ موقعیت چند دور در طول رویدادهای قطع برق ارائه میدهد. این امر چرخههای خانهسازی را پس از روشن شدن حذف میکند و امکان عملیات خودکار فوری را فراهم میآورد. در 64000 شمارش در هر دور بر روی یک پیچ توپی با گام 5 میلیمتر، حلقه موقعیت با تقریباً 78 نانومتر در هر شمارش بسته میشود - وضوح کافی برای موقعیتیابی مته-قلاویز، موقعیتیابی اسلاید ابزار گنگ و کنترل محور تغذیه VMC فشرده.
پیکربندی بدون ترمز برای محورهای افقی
پیکربندی بدون ترمز برای محورهای افقی که موقعیت در حالت استراحت توسط قفل سروو آمپلیفایر βiSV حفظ میشود، صحیح است. این امر موتور را فشردهتر و سبکتر از انواع ترمزدار نگه میدارد و پیچیدگی مدار ترمز را حذف میکند. برای کاربردهای محور عمودی، نوع ترمزدار A06B-0116-B576 را مشخص کنید.
آببندی IP65 برای محیطهای CNC
حفاظت استاندارد IP65
مقاومت در برابر گرد و غبار و محافظت در برابر جتهای آب مستقیم را فراهم میکند. برای کاربردهایی با قرار گرفتن مستقیم در معرض خنککننده، نوع A06B-0116-B203#0100 به آببندی IP67 با مشخصات عملکرد یکسان ارتقا مییابد.
مقایسه سری
سری βiS عملکرد بهینهشده از نظر هزینه را در مقایسه با سری αiF ارائه میدهد. در حالی که αiF 1/5000 دارای انکودر A1000 با وضوح بالاتر (1,000,000 ppr) است، βiS 1/6000 به 6000 دور در دقیقه در مقابل سقف 5000 دور در دقیقه αiF میرسد. این دو خانواده به دلیل پروتکلهای انکودر، خانوادههای آمپلیفایر و مجموعههای پارامتر متفاوت، قابل تعویض نیستند.
اطلاعات سازگاری
با آمپلیفایرهای سروو سری Fanuc βi (βiSV) کار میکند - به طور خاص βiSV 4 برای این کلاس توان 0.5 کیلووات. پلتفرمهای CNC سازگار شامل سری Fanuc 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B و 32i هستند. با آمپلیفایرهای αiSV سازگار نیست.
کاربردهای معمولمحورهای تغذیه ماشینکاری CNC فشرده و مته-قلاویز - درایوهای X، Y و Z در VMCهای با فرمت کوچک و مراکز مته-قلاویزمحورهای ماشین تراش CNC ابزار گنگ
- درایوهای اسلاید X و Z در ماشینهای تراش ابزار گنگ
محورهای تغذیه ماشین سنگزنی CNC
- درایوهای اینفید و تراورس در ماشینهای سنگزنی CNC کوچک
مکانیزم ATC و درایوهای خشاب ابزار - درایوهای ایندکس خشاب ابزار و موقعیت بازوی ATCسوالات متداول
تفاوت بین B203 استاندارد و نوع آببندی شده B203#0100 چیست؟
- B203 پایه دارای حفاظت IP65 در برابر گرد و غبار و جتهای آب مستقیم است. #0100 به IP67 ارتقا یافته و مقاومت در برابر غوطهوری موقت در خنککننده و قرار گرفتن در معرض جریان مستقیم را اضافه میکند. تمام مشخصات عملکرد یکسان باقی میمانند.موتور دارای انکودر مطلق است - چرا محور هنوز در هنگام روشن شدن خانهسازی میکند؟
- باتری پشتیبان در آمپلیفایر βiSV را بررسی کنید - باتری تخلیه شده شمارنده چند دور را بازنشانی میکند. همچنین پارامتر محور CNC 1815#4 (بیت APC) را برای تنظیم در حالت مطلق تأیید کنید.آیا این موتور میتواند توسط آمپلیفایر αiSV به جای βiSV هدایت شود؟
- خیر. αiSV برای موتورهای آلفا با مجموعههای پارامتر و رتبهبندی جریان متفاوت طراحی شده است. درایو جفت صحیح βiSV 4 است.رایجترین حالتهای خرابی چیست و آیا موتور قابل تعمیر است؟
- خرابی انکودر B64iA ناشی از آلودگی بخار خنککننده و سایش بلبرینگ رایجترین هستند. هر دو توسط مراکز تعمیر موتور سروو واجد شرایط از طریق تعویض انکودر یا بلبرینگ قابل تعمیر هستند.آیا شفت کلیددار B203 میتواند مستقیماً جایگزین شفت صاف B078 شود؟
خیر. نوع شفت رابط کوپلینگ را تعیین میکند. شفت کلیددار به هاب با شیار کلید مطابق نیاز دارد. قبل از سفارش موتور جایگزین، پیکربندی شفت موتور اصلی را تأیید کنید.
