| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-6089-H201 |

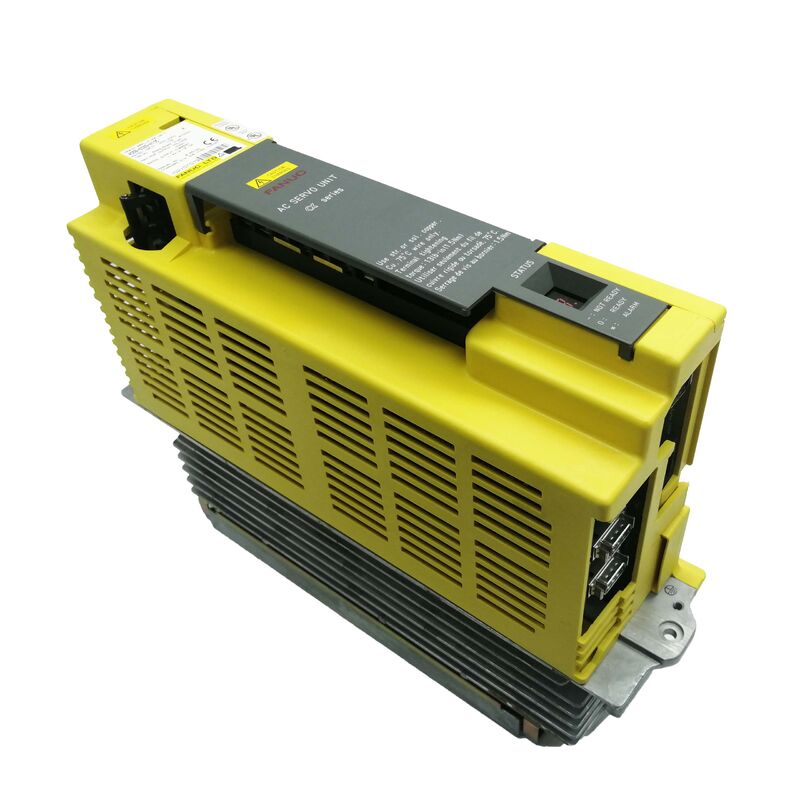

درA06B-6089-H201یکتقویت کننده سرو دو محوری FANUC Alphaبه طور رسمی تعیین شدهSVU2-12/12در راهنمای توصیفات سری آلفا
راهنما آن را به عنوان یک مدل دو محور متعادل باگروه A / گروه Aجفت گیری موتور و جدول مشخصات مربوطه3.0 جریان نامی اسلحهو12 محدوده اوج جریانبه هر دومحور Lومحور M.
این ساختار متعادل هویت واقعی H201 است. این فقط یک محور دو محور آلفا نیست. این یک تقویت کننده دو محور بسیار خاص است که هر دو کانال در همان کلاس جریان کم قرار دارند.
برای خریداران فنی، این مهم است زیرا به شما می گوید دقیقاً به چه نوع معماری ماشین این مدل تعلق دارد:یک بدن تقویت کننده که به جای دو محور نامساوی یا یک ترتیب ظرفیت مخلوط بزرگتر، دو کانال سرو مطابقت دارد.
| پارامتر | ارزش |
|---|---|
| شماره بخش | A06B-6089-H201 |
| تولید کننده | FANUC |
| نوع محصول | تقویت کننده سرو |
| سری | آلفا |
| کلاس مدل | SVU2-12/12 |
| پیکربندی محور | 2- محور |
| جریان نامی محور L | 3.0 اسلحه |
| محدوده جریان محور L | 12 اوج |
| جریان نامی در محور M | 3.0 اسلحه |
| محدوده جریان در محور M | 12 اوج |
| گروه موتورهای کاربردی | گروه A / گروه A |
در کاربردهای عملی ماشین آلات، H201 مناسب برایتنظیمات دو محور تغذیهدر صورتی که هر دو کانال نیاز به ظرفیت فعلی قابل مقایسه دارند.این به طور معمول به سیستم محور CNC اشاره دارد که در آن دو محور سبک تر در یک بدن تقویت کننده گروه بندی می شوند نه اینکه به واحدهای تک محور جداگانه جدا شوند.
این توضیحات کاربرد نتیجه گیری از نام رسمی مدل 12/12 و جدول جریان متعادل است.
که باعث می شود A06B-6089-H201 به ویژه در سیستم های قدیمی FANUC Alpha ارزشمند باشد جایی که سازنده ماشین اصلی کابینت، جفت گیری موتور،و توپولوژی را در اطراف این کلاس دو محور هدایت کنید.
در این موارد تعویض دقیق H201 به حفظ ساختار محور اصلی کمک می کند، تغییرات سیم کشی را کاهش می دهد و ماشین را به منطق کنترل مورد نظر نزدیک تر می کند.که اغلب به زمان کوتاه تر برای راه اندازی مجدد و عدم تطابق کمتر پس از نصب.
این یک نتیجه گیری مهندسی بر اساس کلاس رسمی مدل دو محور و ساختار فعلی است.
یکی از دلایلی که H201 مفید باقی می ماند این است که یک مشکل جایگزینی بسیار خاص را حل می کند.تقویت کننده دو محور 12/12 متعادل، جایگزینی آن با یک کلاس دو محور متفاوت می تواند تناسب الکتریکی دو کانال سرو را تغییر دهد حتی اگر تقویت کننده شبیه به هم باشد.
برای سیستم های قدیمی آلفا، این دقت اهمیت دارد. ارزش H201 این نیست که به طور گسترده ای جهانی است، بلکه این است که تعادل جریان دو محور اصلی را دست نخورده نگه می دارد.
این یک نتیجه گیری از نام رسمی مدل و جدول مشخصات است.
یک مزیت عملی دیگر ساده بودن است. در مقایسه با یک تقویت کننده ظرفیت مخلوط بزرگتر، یک ماژول 12/12 متعادل می تواند در سیستم هایی که هر دو محور متعلق به یک کلاس موتور هستند، آسان تر باشد.
این امر نیازی به تأیید شماره قطعات نصب شده را از بین نمی برد، اما این محصول را برای خریداران که می خواهند یک جایگزین تمیز، دقیق و مدل به مدل باشند، آسان تر می کند.این یک نتیجه گیری مهندسی بر اساس دسته بندی گروه A / گروه A در کتابچه راهنما است..
سوال1: نام دقیق FANUC برای A06B-6089-H201 چیست؟
راهنماي توصيفات آلفا ميگه:SVU2-12/12. به این معنی که یکتقویت کننده دو محور Alpha servoبا دو کانال 12 طبقه
این نام رسمی بسیار مفیدتر از یک عبارت عمومی فروش است زیرا به یک تکنسین می گوید که چگونه تقویت کننده به صورت الکتریکی سازمان یافته است.
س2: ساختار 12/12 در استفاده واقعی ماشین چه معنایی دارد؟
به اين معناست که هر دو کانال سرو در يک کلاس قرار دارند:3.0 جریان نامی اسلحهو12 محدوده اوج جریاندر عمل، این واحد را برای ماشین هایی که دو محور سبک تر یک بدن تقویت کننده را به اشتراک می گذارند و اساساً به همان کلاس خروجی نیاز دارند، مناسب می کند.
این دلیل اصلی تفاوت H201 با مدل های مخلوط مانند 12/20 یا 12/40 است.
س3: این مدل برای چه کاربردهایی مناسب است؟
این بهترین مناسب برای طرح های سرو CNC است که دو محور تغذیه قابل مقایسه در یک تقویت کننده آلفا گروه بندی می شوند.
یک مثال رایج، پیکربندی های قدیمی ماشین است که در آن محورهای جفت در ابتدا در اطراف یک تقویت کننده دو محور با جریان کم و متعادل طراحی شده اند.
این بیانیه درخواست یک نتیجه گیری از نام رسمی 12/12 و جدول فعلی است، نه یک خط کپی شده از یک بروشور بازاریابی.
سوال 4: چرا تطابق دقیق مدل برای H201 مهم است؟
چون در خانواده آلفا، جفت گیری فعلی بخشی از هویت محصول است.
یک تقویت کننده دو محور قابل تعویض نیست فقط به این دلیل که دو محور است. اگر دستگاه اصلی انتظار دارد یک تقویت کننده 12/12 متعادل باشد،جایگزین کردن آن با یک کلاس متفاوت می تواند بر تناسب الکتریکی کانال های محور تأثیر بگذارد و راه اندازی را پیچیده کند.
جدول مشخصات رسمی دقیقاً چیزی است که به خریدار اجازه می دهد از این اشتباه اجتناب کند.
Q5: قبل از سفارش این قطعه چه چیزی باید بررسی شود؟
مشخصات سفارش نصب شده باید ابتدا تایید شود، و سپس جفت گیری موتور ماشین، ترتیب محور و زمینه سیم کشی پانل.
از اونجايي که راهنما اين مدل رو بهگروه A / گروه Aاین گروه بندی همچنین در زمان تأیید مفید است. در کار سرویس، امن ترین رویکرد همیشه مطابقت دقیق کلاس تقویت کننده قبل از فرض سازگاری از ظاهر به تنهایی است.
