| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-6089-H104 |

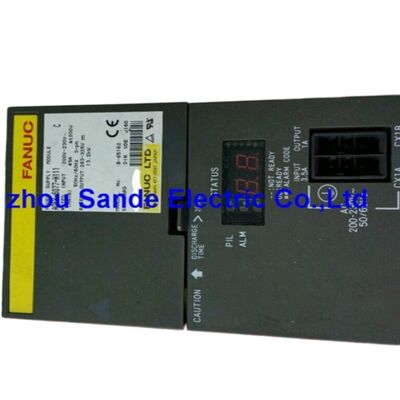

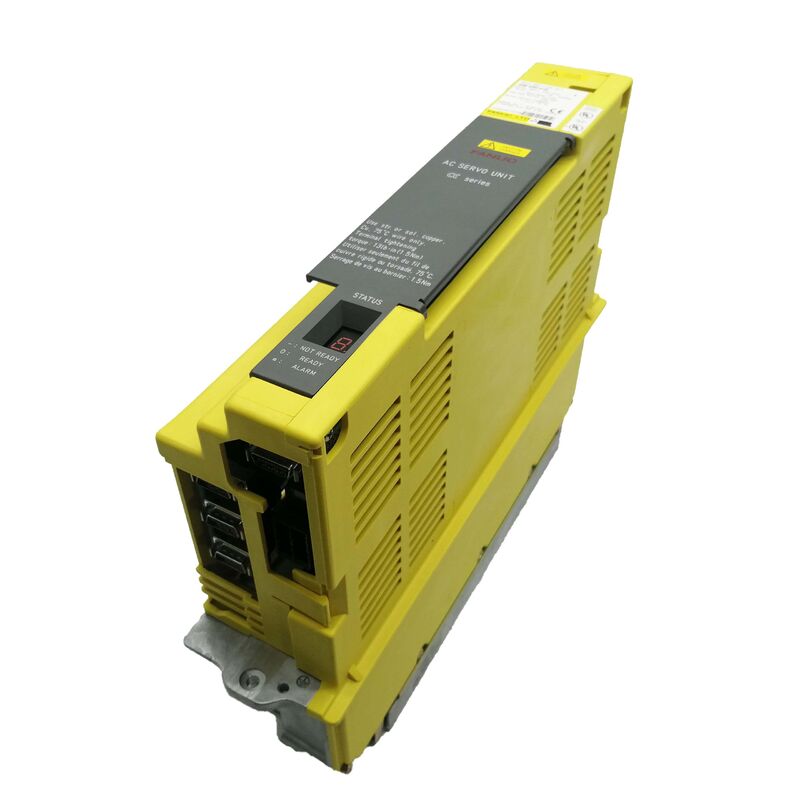

فانوک A06B-6089-H104 واحد تقویت کننده سرو آلفا تک محوره SVU1-40 است که با خروجی پیوسته 12.5 آمپر از ورودی سه فاز 200-230 ولت متناوب، 13.4 آمپر رتبه بندی شده است. این واحد در رده میانی سری SVU1 فانوک A06B-6089 قرار دارد، بالاتر از واحد 18.7 آمپر پیشین SVU1-80 و پایین تر از SVU1-130 (52.2 آمپر) برتر، که آن را برای موتورهای سرو آلفا α6/3000 و α12/2000 که مراکز ماشین کاری و مراکز تراشکاری با اندازه متوسط را در طول سال های تولید فعال سری آلفا تغذیه می کردند، مناسب می کند.
مانند تمام واحدهای SVU، ویژگی معماری تعریف کننده H104 خودکفایی آن است: ورودی برق متناوب سه فاز، کابل رابط PWM نوع B به CNC، و خروجی توان موتور.
هیچ اتصال گذرگاه DC وجود ندارد و هیچ وابستگی به PSM خارجی وجود ندارد.
SVU یکسو کننده داخلی AC به DC خود را حمل می کند که ولتاژ گذرگاه داخلی خود را به طور مستقل تولید می کند، به این معنی که می توان آن را در هر مکانی که برق متناوب سه فاز در دسترس است نصب کرد — مجاور موتور، در یک کابینت ماهواره ای، یا هر جای دیگر دستگاه که مناسب طرح بندی باشد — بدون نیاز به اجرای کابل به ریل درایو اصلی.
رتبه بندی پیوسته 12.5 آمپر، که توسط ظرفیت جریان پیک 40 آمپر پشتیبانی می شود، نشان دهنده کلاس موتوری است که این واحد به آن خدمات می دهد.
یک موتور α6/3000 که یک محور مرکز ماشین کاری با اندازه متوسط را هدایت می کند، در طول عبور برش، جریانی پایدار در محدوده 5-12.5 آمپر می کشد، با پیک های شتاب که فضای 40 آمپر IPM به طور تمیز جذب می کند.
حداکثر توان خروجی 4.4 کیلووات، محدوده انرژی را که موتور متصل در آن کار می کند، تعیین می کند.
این ترکیب رتبه بندی های پیوسته و پیک به خوبی با کلاس موتور α6/α12 مطابقت دارد و پاسخ گشتاور کنترل شده را بدون قطع شدن آلارم اضافه جریان در طول چرخه های کاری معمول ماشین کاری تولید می کند.
| پارامتر | مقدار |
|---|---|
| مدل واحد | SVU1-40 |
| محورها | تک (کانال L) |
| ولتاژ ورودی | 200-230 ولت متناوب، 3 فاز |
| جریان ورودی | 13.4 آمپر در 200 ولت |
| فرکانس ورودی | 50/60 هرتز |
| حداکثر ولتاژ خروجی | 230 ولت متناوب |
| جریان خروجی نامی | 12.5 آمپر |
| جریان پیک | 40 آمپر |
| حداکثر توان خروجی | 4.4 کیلووات |
| رابط | نوع PWM B |
| موتورهای سازگار | کلاس α6/3000، α12/2000 |
| برد سیم کشی | A20B-2002-0040 |
| برد کنترل | A20B-2002-0031 |
| دفترچه راهنما | B-65192 |
| منبع تغذیه | مستقل داخلی |
SVU1-40 در موقعیت جالبی در خط تولید SVU آلفا قرار دارد: این واحد 12.5 آمپر در هر محور ارائه می دهد — همان جریان پیوسته ماژول SVM2-40/40 (A06B-6079-H206) در هر یک از دو کانال خود — اما به عنوان یک واحد مستقل بدون وابستگی به PSM.
این امر SVU1-40 را برای دستگاه هایی که یک محور به کلاس جریان 12.5 آمپر در یک مکان دور نیاز دارد، یا جایی که طراحی دستگاه به یک نصب تک محوره ساده تر به جای یک پشته کامل PSM/SVM نیاز دارد، مناسب می کند.
ماژول همراه SVM (A06B-6079-H103 یا A06B-6096-H103 در سمت FSSB) همان رتبه بندی 9.4 آمپر SVM1-40S را برای این کلاس جریان ارائه می دهد — SVU1-40 با 12.5 آمپر معادل مستقل است که وارد براکت جریان بعدی می شود.
سازندگان دستگاه که با اکوسیستم آلفا کار می کنند و به کلاس 12.5 آمپر در فرمت مستقل نیاز دارند، SVU1-40 را انتخاب می کنند؛ کسانی که یک ریل درایو مرکزی با چندین محور در این کلاس جریان می سازند، از ماژول های SVM و PSM مشترک استفاده می کنند.
رابط PWM نوع B SVU1-40 آن را در نسل کنترل های CNC فانوک که از نوع B برای ارتباط سرو استفاده می کنند، قرار می دهد: سری 0-D، 0-MF، 16B، 18B و 21B. پروتکل نوع B انتقال فرمان موقعیت و بازخورد بین کارت رابط محور CNC و SVU1-40 را کنترل می کند.
هر واحد SVU مستقیماً از طریق کابل PWM اختصاصی خود به CNC متصل می شود — برخلاف توپولوژی حلقه FSSB درایوهای سری i بعدی، هر SVU PWM یک اتصال نقطه به نقطه است.
دفترچه راهنمای B-65192 رویه نصب و نگهداری این واحد را پوشش می دهد، از جمله مراحل اولیه سازی پارامتر سرو و تنظیمات سوئیچ برای عملیات نوع B.
تنظیم سوئیچ رابط روی SVU-40 به نوع B (در مقابل نوع A) اولین مرحله پیکربندی پس از نصب فیزیکی است.
س1: A06B-6089-H104 دارای جریان پیک 40 آمپر است — آیا این بدان معناست که به طور مداوم 40 آمپر را تامین می کند؟
خیر. 12.5 آمپر خروجی پیوسته نامی است — جریانی که واحد می تواند به طور نامحدود در محدوده حرارتی خود حفظ کند.
پیک 40 آمپر حد جریان کوتاه مدت است که ماژول IPM در طول گذراهای شتاب موتور مجاز می داند.
این جریان پیک برای کسری از ثانیه در طول شروع سریع محور جریان می یابد؛ عملیات پایدار در 40 آمپر از ظرفیت حرارتی واحد فراتر می رود.
حفاظت اضافه جریان داخلی IPM از جریان پیک پایدار که به ترانزیستورهای خروجی آسیب می رساند، جلوگیری می کند.
س2: کدام موتورهای سرو آلفا به طور خاص با SVU1-40 جفت می شوند؟
خروجی پیوسته 12.5 آمپر با موتورهای کلاس α6/3000 (مورد استفاده در محورهای سبک تر با اندازه متوسط) و موتورهای کلاس α12/2000 (مورد استفاده در محورهای سنگین تر با اندازه متوسط که گشتاور پیوسته 12 نیوتن متر در 2000 دور در دقیقه با بار دستگاه مطابقت دارد) مطابقت دارد.
هر دو کلاس موتور در طول برش پیوسته کامل، جریان نامی را در محدوده 12.5 آمپر می کشند.
موتورهای کوچکتر از کلاس α6 — α1، α2، α3 — با SVU1-40 با کسری از ظرفیت آن کار می کنند؛ موتورهای بزرگتر از کلاس α12 از رتبه بندی پیوسته 12.5 آمپر فراتر می روند و به SVU1-80 یا SVU1-130 نیاز دارند.
س3: SVU1-40 فراتر از رابط، چگونه با SVM1-40S (A06B-6096-H103) متفاوت است؟
SVU1-40 (H104) یک واحد مستقل با منبع تغذیه داخلی AC به DC و خروجی نامی 12.5 آمپر است؛ SVM1-40S (H103) یک ماژول ریل رابط FSSB با خروجی نامی 9.4 آمپر است که توان را از یک PSM آلفا مشترک می گیرد. SVU1-40 از نظر معماری مستقل است؛ SVM1-40S از نظر معماری یکپارچه است.
SVU1-40 همچنین در یک کلاس جریان بالاتر (12.5 آمپر در مقابل 9.4 آمپر) قرار دارد. هر دو موتورهای آلفا میان رده را هدایت می کنند، اما SVU1-40 موتورهای بزرگتر در آن کلاس را پوشش می دهد. SVU1-40 را با یک SVU1-40 دیگر جایگزین کنید؛ جایگزینی با SVM نیاز به تغییر کامل معماری سیستم دارد.
س4: کدام کدهای آلارم نشان دهنده خطا در SVU1-40 هستند؟
LED 7 قسمتی روی پنل جلوی واحد کدهای آلارم را نمایش می دهد. آلارم 8 (اضافه جریان/آلارم IPM) رایج ترین است، که معمولاً ناشی از شکست عایق سیم پیچ موتور است — کابل های موتور را جدا کرده و مقاومت عایق را قبل از محکوم کردن واحد آزمایش کنید. آلارم 5 نشان دهنده ولتاژ پایین لینک DC است؛ منبع تغذیه ورودی AC سه فاز و فیوزهای داخلی را بررسی کنید.
آلارم 1 نشان دهنده خطای فن داخلی یا ولتاژ پایین 5 ولت است.
تمام کدهای آلارم برای SVU1-40 در دفترچه راهنمای B-65192 مستند شده اند. هرگونه خرابی فن را فوراً برطرف کنید — با خروجی پیوسته 12.5 آمپر، واحد حرارت قابل توجهی تولید می کند که فن باید آن را دفع کند.
س5: آیا ظرفیت تخلیه احیا کننده SVU1-40 برای نصب مهم است؟
بله. ظرفیت تخلیه احیا کننده 100 وات (بدون مقاومت خارجی) برای محورهایی که به سرعت از سرعت بالا کاهش می یابند، مرتبط است — انرژی کاهش بیشتر از 100 وات که به گذرگاه داخلی باز می گردد، نیاز به یک مقاومت تخلیه احیا کننده خارجی برای جلوگیری از ولتاژ بیش از حد گذرگاه DC دارد.
محورهایی با اینرسی بالا یا معکوس های مکرر با سرعت بالا ممکن است در طول چرخه های تولید عادی از این حد فراتر روند.
اگر دستگاه در طول کاهش سرعت، آلارم ولتاژ بیش از حد گذرگاه DC تولید کند، ظرفیت تخلیه احیا کننده در حال تجاوز است و باید یک مقاومت تخلیه با اندازه مناسب به نصب اضافه شود.
