| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A06B-6078-H206 |

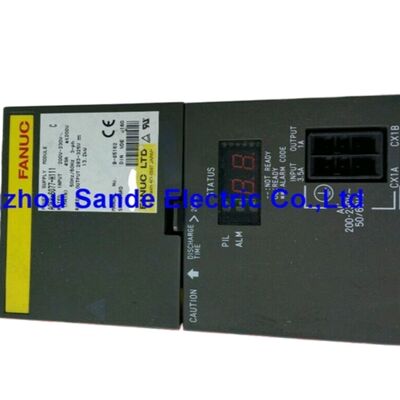

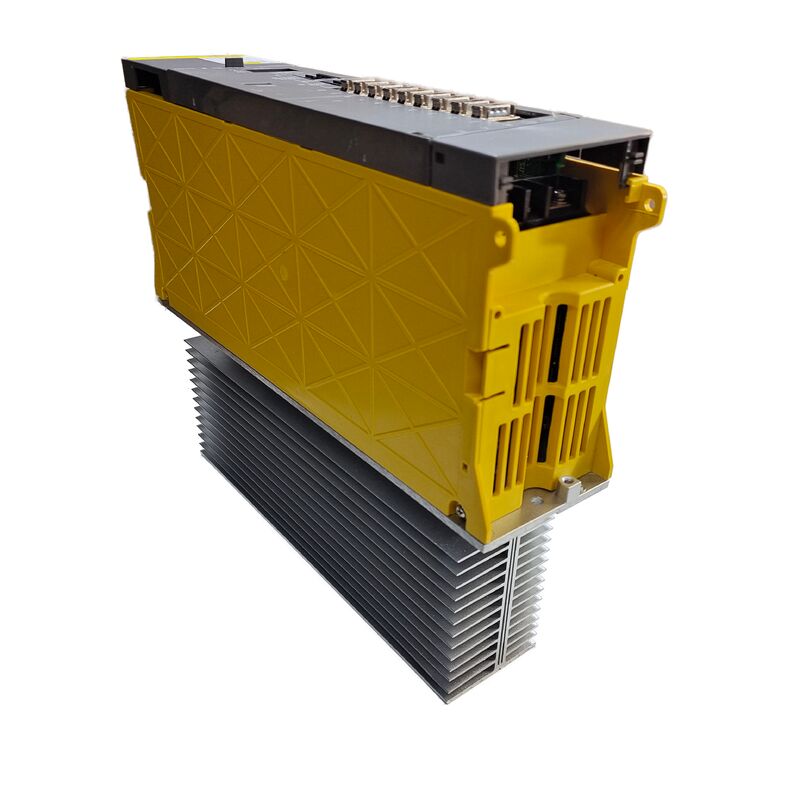

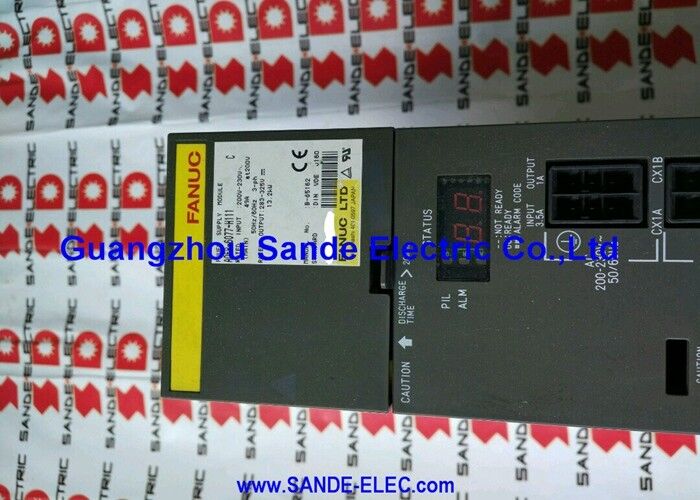

درFanuc A06B-6078-H206یک ماژول تقویت کننده اسپیندل سری آلفا نسل اول است که SPM-5 نامگذاری شده است.5، از خانواده ی تقویت کننده های فانوک A06B-6078
به عنوان یک ماژول پیچ کوچک 5.5kW، برای دو سناریوی نصب خاص توسعه یافته است: به عنوان محرک اصلی پیچ در ماشین آلات CNC کوچکتر،و به عنوان یک تقویت کننده ثانویه یا فرعی در مراکز ماشینکاری دو فرعی و مراکز چرخش که در آن تقاضای قدرت فرعی نسبت به فرعی اصلی متوسط است.
سری A06B-6078 به عنوان پلت فرم الفا نسل اول در تاریخ تقویت کننده های آلفا Fanuc جایگاه خاصی دارد.
این معماری سیستم PSM / SVM / SPM یکپارچه را قبل از پیشرفت های HRV با وضوح بالاتر در سری های A06B-6082 ، A06B-6088 و A06B-6102 معرفی کرد.PSM اتوبوس مشترک DC را فراهم می کند، ماژول های SVM با محرک های محور سرو کار می کنند و SPM با اسپندل کار می کند. همه از یک ریل تقویت کننده استفاده می کنند.
A06B-6078-H206 به طور طبیعی در این معماری قرار می گیرد و در کنار ماژول های سری SVM A06B-6079 در همان ریل در ماشین های عصر خود قرار دارد.
اثر ماژول 66.8 × 70 میلی متر از نظر فیزیکی برای یک محرک پیچ 5.5kW فشرده است.
فلسفه طراحی ماژول مدول فانوک این امکان را فراهم کرد که این اندازه کوچک، making it practical to install as a sub-spindle amplifier in cabinets already occupied by the main spindle drive and axis modules — without requiring a dedicated cabinet section for the secondary spindle electronics.
| پارامتر | ارزش |
|---|---|
| مدل ماژول | SPM-55 |
| رابط | نوع 1 (تولید اول آلفا) |
| سری قدرت | 200VAC ( ولتاژ استاندارد) |
| اتصال دهنده های بازخورد | JY2 و JY4 |
| ابعاد | 66.8 × 70 × 163.5 میلی متر |
| منبع برق | اتوبوس متناوب مشترک آلفا PSM |
| گزینه های پسوند | #H500، #H501 |
| SVM سازگار | سری A06B-6079 |
| PSM سازگار | PSM alfa نسل اول |
رابط نوع 1 در A06B-6078-H206 از طریق رابط سریال پیچ متصل به CNC می شود و عملکردهای پیچ پیشرفته ای را که توانایی پیچ آلفا نسل اول را تعریف می کنند ، فعال می کند:شکل گیری Cs، تماس سخت، همگام سازی پیچ و جهت گیری. بازخورد از طریق اتصال JY2 و JY4 به درایو می رسد،که سیگنال های کدگر موقعیت موتور پیچ و ورودی های مانیتور دمای را حمل می کنند.
این ترتیب بازخورد JY2/JY4 مخصوص به درایو های اسپندل رابط نوع 1 است و A06B-6078-H206 را از تقویت کننده های اسپندل رابط نوع 2، نوع 3 و نوع 4 متمایز می کند.که از تنظیمات مختلف کانکتورها و مجموعه های پارامتر استفاده می کنند.
H206 به طور صریح با این نوع رابط های بعدی سازگار نیست ماشین هایی که برای تقویت کننده های دوقطبی نوع 2/3/4 طراحی شده اند نمی توانند H206 را به عنوان جایگزینی بدون تبدیل رابط استفاده کنند.
The JY2 connector carries the spindle motor's pulse coder feedback — position and speed signals that the drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.
JY4 سیگنال بیش از حد گرم شدن موتور را از ترمیستور جاسازی شده موتور حمل می کند و ورودی حفاظت حرارتی را فراهم می کند که هشدار AL-01 را قبل از آسیب به پیچ و تاب ایجاد می کند.
کلاس قدرت مداوم 5.5 کیلو وات SPM-5.5 را در زیر ماژول های اصلی چرخ دنده اکثر مراکز ماشینکاری تولید قرار می دهد ، که به طور معمول 7.5 کیلو وات تا 30 کیلو وات چرخ دنده را اجرا می کنند.برای زیر اسپیندل ها بر روی مراکز دو اسپیندل CNC، اسپندل ثانویه عملیات (حفر پشت، چرخش، رشته) را با سطوح قدرت انجام می دهد که به ندرت به ظرفیت کامل اسپندل اصلی نیاز دارد.
SPM-5.5 ماژول به درستی مشخص شده برای این برنامه بدون هزینه و اندازه یک تقویت کننده اسپندل بزرگتر است.
در ماشین آلات کوچک CNC ️ VMC های جمع و جور، ماشین های سوراخ و ضربه و ماشین های CNC تخصصی ️ SPM-55 به عنوان محرک اصلی پیچ کار می کند زمانی که سرعت حذف مواد و اندازه ابزار برنامه در محدوده 5.5 کيلووايت بودجه قدرت فندل مستمر
سوال1: چه چیزی نوع #H500 را از #H501 در A06B-6078-H206 متمایز می کند؟
هر دو نوع، ماژول های اسپندل رابط SPM-5.5 نوع 1 با کانکتورهای بازخورد JY2 / JY4 یکسان و قابلیت های عملکردی یکسان هستند.
#H500 و #H501 اصلاحات جزئی PCB یا مشخصات بازار منطقه ای را شناسایی می کنند.
در اکثر برنامه های جایگزین، آنها از نظر کاربردی قابل تعویض هستند. هنگام سفارش، نسخه پسوند را به تامین کننده خود مشخص کنید، در حالی که تعویض به طور کلی ممکن است،پارامتر تفاوت های نرم افزار بین نسخه ممکن است گاهی اوقات نیاز به تنظیم.
سوال2: آیا می توان A06B-6078-H206 را با A06B-6082-H206 SPM-5.5 از نسل دوم جایگزین کرد؟
A06B-6082 ماژول اسپندل آلفا نسل دوم با کنترل بهبود یافته اسپندل HRV است.هر دو مدل SPM و رتبه های الکتریکی مشابهی دارند اما در معماری PCB کنترل و سازگاری پارامتر CNC متفاوت هستند.
جایگزینی بین نسل ها مستلزم بررسی سازگاری CNC و مجموعه پارامتر است.
قبل از تلاش برای جایگزینی نسل متقابل در یک ماشین تولید، با مستندات سازگاری تقویت کننده فنوک یا یک ارائه دهنده خدمات واجد شرایط مشورت کنید.
سوال 3: کدام کد های هشدار CNC به یک مشکل در A06B-6078-H206 اشاره می کنند؟
آلارم های اسپندل در صفحه نمایش CNC به عنوان شماره های SP-xxx ظاهر می شوند. AL-09 (سیمیکاندکتورهای قدرت بیش از حد) یک خطای حرارتی را نشان می دهد.AL-12 (DC link overcurrent) به طور معمول به دنبال شکستن عایق پیچ موتور می باشد و به مرحله خروجی درایو اشاره می کند.
AL-03 (فيوز اتصال DC منفجر شده) و AL-04 (فيوز ورودی منفجر شده) نشان دهنده خرابی قطعات داخلی در محرک است.
AL-01 (سوخ شدن موتور) و AL-02 (پیچی از سرعت بیش از حد) بیشتر به موتور یا بازخورد موتور به جای محرک اشاره می کنند. LED هشدار هنگام فعال شدن هر هشدار روشن می شود.شماره خاص باید از صفحه نمایش CNC خوانده شود..
سوال 4: معماری آلفا نسل اول چیست و چرا برای قطعات یدکی مهم است؟
الفا نسل اول به خانواده های ماژول A06B-6077 PSM ، A06B-6079 SVM و A06B-6078 SPM اشاره دارد که سیستم محرک آلفا یکپارچه اصلی Fanuc را تشکیل می دهند.
این ماژول ها یک معماری اتوبوس DC مشترک و تولید رابط PWM را به اشتراک می گذارند.
A machine built with A06B-6078 spindle modules will have matching first-generation PSM and SVM modules — replacing the SPM alone with a later-generation module may require PSM or SVM upgrades depending on interface and bus compatibilityحفظ ثبات تولید در استیک تقویت کننده امن ترین استراتژی جایگزینی است.
سوال 5: چه گزینه های تعمیر و نگهداری برای A06B-6078-H206 شکست خورده در دسترس است؟
مبادله عملی ترین گزینه است: ماژول شکست خورده را به یک مرکز خدمات تحویل دهید و یک واحد آزمایش شده و تضمین شده بازسازی شده دریافت کنید.
تعمیرات در سطح قطعات برای خرابی در مرحله خروجی ترانزیستور، فن خنک کننده،و فیوز های داخلی این قطعات سرویس در بازار تعمیر در گردش هستند و در طول بازسازی ماژول جایگزین می شوند.
PCB های موجود در H206 به طور جداگانه توسط Fanuc فروخته نمی شوند، اما کارخانه های تعمیر تخصصی آنها را به عنوان موجودی سرویس نگه می دارند.
تمام واحدهای به درستی نگهداری شده باید قبل از ارسال با بارگذاری در یک پیکربندی آزمایش Fanuc PSM/SVM با یک موتور اسپندل آلفا مناسب آزمایش شوند.
