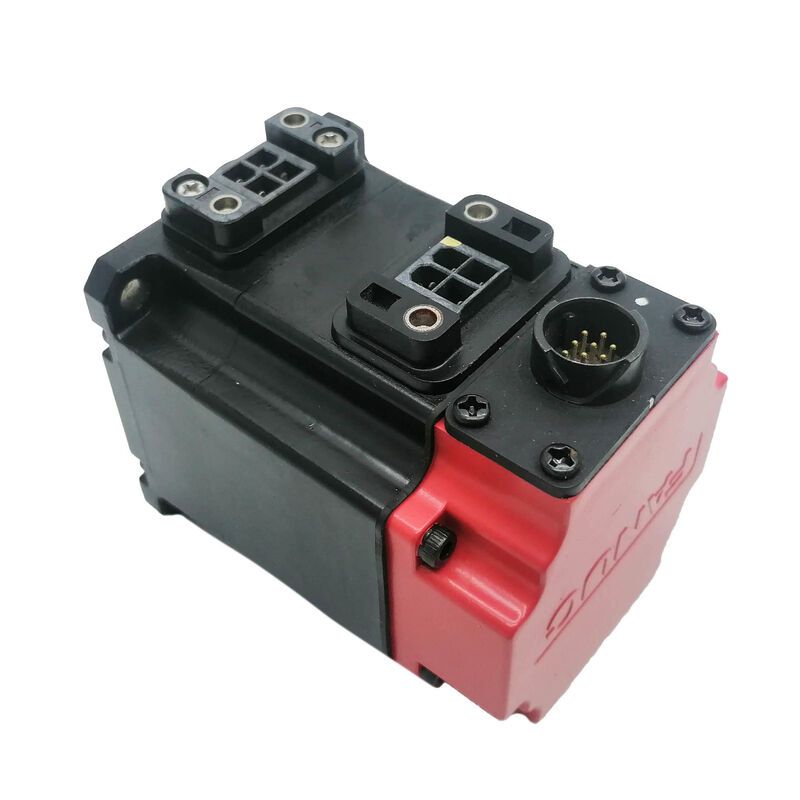

A06B-0114-B075 فانوک AC سرو موتور A06B0114B075 AO6B-OII4-BO75

موتور سروو AC FANUC A06B-0114-B075 | BM0.4/4000 — انکودر BA64B، شفت مستقیم / کی‌وی

شماره قطعه: A06B-0114-B075

سازنده:شرکت FANUC (ژاپن)

نوع محصول:موتور سروو AC بدون جاروبک — سری BM

مدل موتور: BM0.4/4000

موتوری فشرده برای دقت بالا در سرعت بالا

A06B-0114-B075 موتور سروو AC بدون جاروبک BM0.4/4000 از FANUC است — موتوری فشرده و با سرعت بالا از سری BM. با سرعت نامی 4000 دور در دقیقه و خروجی 0.13 کیلووات، این موتور برای محورهای سروو سبک در ماشین‌ابزارهای کوچک CNC، دستگاه‌های اندازه‌گیری مختصات و تجهیزات اتوماسیون که نیاز به موتوری فشرده با بازخورد انکودر قابل اعتماد دارند، مناسب است.

سری BM پیش از نسل آلفا FANUC عرضه شد و به طور گسترده در سیستم‌های CNC سری 0، 3 و 6 به کار گرفته شد. ماشین‌های ساخته شده بر روی این پلتفرم‌ها همچنان در بسیاری از تأسیسات در حال سرویس‌دهی هستند و A06B-0114-B075 به عنوان یک قطعه نگهداری برای این پایه‌های نصب شده همچنان تأمین می‌شود.

انکودر BA64B یک انکودر افزایشی داخلی است — 64 دوره سیگنال در هر دور، که توسط رابط سروو CNC پردازش می‌شود تا بازخورد موقعیت و سرعت را فراهم کند. در ماشین‌هایی که با کنترل‌های سری 0 یا 3 FANUC کار می‌کنند، درایو سروو این سیگنال را مستقیماً از طریق کارت کنترل محور تفسیر می‌کند.

شفت مستقیم با کی‌وی ماشین‌کاری شده، یک درایو گشتاور مثبت را به قطعه کوپل شده ارائه می‌دهد. برخلاف کوپلینگ گیره‌ای اصطکاکی، آرایش کی‌وی نیازی به سفت کردن مجدد دوره‌ای ندارد و در طول عمر موتور تحت بارگذاری معکوس یا لرزش لغزش نخواهد داشت.

مشخصات کلیدی

سوالات متداول

سوال 1: موتور A06B-0114-B075 با کدام سیستم‌های CNC FANUC سازگار است؟

موتورهای سری BM برای سیستم‌های CNC سری 0، 3 و 6 FANUC با استفاده از رابط‌های سروو آنالوگ یا سریال اولیه طراحی شده‌اند. اطمینان حاصل کنید که درایو سروو و نسل CNC با الزامات رابط موتور BM مطابقت دارند — تقویت‌کننده‌های سروو سری آلفا بعدی از پروتکل‌های بازخورد موتور متفاوتی استفاده می‌کنند.

سوال 2: انکودر BA64B یک آلارم بازخورد روی CNC نشان می‌دهد. آیا انکودر موتور اولین چیزی است که باید تعویض شود؟

خیر. ابتدا کانکتور انکودر را هم در موتور و هم در درایو سروو برای اتصالات شل، خوردگی یا پین‌های آسیب‌دیده بررسی کنید. سپس کابل انکودر را برای آسیب در طول آن بررسی کنید. خرابی کابل و کانکتور شرایط آلارم مشابهی با انکودر معیوب ایجاد می‌کنند. فقط پس از رد کردن کابل و کانکتور، انکودر (یا موتور) را تعویض کنید.

سوال 3: آیا کی‌وی اجباری است، یا می‌توان از هاب گیره‌ای اصطکاکی روی شفت مستقیم استفاده کرد؟

یک هاب گیره‌ای اصطکاکی از نظر مکانیکی با شفت مستقیم سازگار است. با این حال، در سرعت 4000 دور در دقیقه با معکوس‌های مکرر، گیره اصطکاکی باید در هنگام نصب به درستی سفت شود و به طور دوره‌ای مجدداً بررسی شود. کی‌وی یک مسیر درایو مثبت‌تر را فراهم می‌کند. اگر قطعه محرک از قبل دارای سوراخ کی‌وی باشد، از کی استفاده کنید. اگر نه، هر دو پیکربندی قابل قبول هستند تا زمانی که گیره به درستی نگهداری شود.

سوال 4: شفت موتور A06B-0114-B075 پس از یک رویداد تصادف، دارای لرزش است. آیا شفت قابل تعمیر است؟

تعویض شفت در موتورهای سری BM یک سرویس تخصصی است که توسط شرکت‌های تعمیر موتور واجد شرایط FANUC ارائه می‌شود. اگر سیم‌پیچ‌های استاتور و انکودر سالم باشند، تعمیر یا تعویض شفت معمولاً اقتصادی‌تر از تأمین یک موتور جایگزین است — به خصوص برای قطعه‌ای که تولید آن متوقف شده و موجودی مازاد محدودی دارد.

سوال 5: موتور A06B-0114-B075 از کجا تأمین می‌شود؟

موتورهای سری BM FANUC از طریق بازار قطعات یدکی CNC صنعتی در دسترس هستند — مازاد از ماشین‌های از رده خارج شده و واحدهای بازسازی شده تست شده از شرکت‌های تعمیر موتور. قبل از پذیرش هر واحد دست دوم، وضعیت انکودر و شفت را تأیید کنید.
