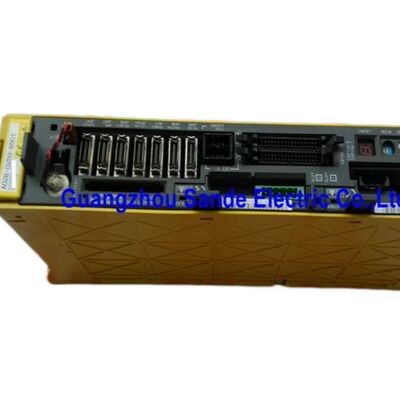

ماژول سروو FANUC A06B-6080-H301 — توضیحات محصول

وقتی اصطلاح «ماژول» است، جزئیات مهم هستند

افرادی که به دنبال قطعات سروو FANUC هستند گاهی اوقات از اصطلاحات «تقویت کننده»، «درایور» و «ماژول» به صورت متناوب استفاده می‌کنند. با A06B-6080-H301، کلمه «ماژول» معنای خاصی دارد. سری 6080 بر اساس معماری درایو سروو ماژولار طراحی شده است — یک رویکرد سیستمی که در آن ماژول‌های درایو منفرد به یک زیرساخت منبع تغذیه مشترک متصل می‌شوند، به جای اینکه هر واحد مرحله قدرت مستقل خود را داشته باشد.

این تمایز در مرحله تعویض مهم است. A06B-6080-H301 یک درایو مستقل با رکتیفایر و باس DC خود نیست. این دستگاه در ارتباط با یک واحد منبع تغذیه FANUC (PSM) در داخل همان کابینت سروو عمل می‌کند. اگر در حال سفارش جایگزین هستید، خود ماژول چیزی است که شما نیاز دارید — منبع تغذیه و سایر اجزای کابینت در جای خود باقی می‌مانند.

در یک نگاه

سری 6080: طراحی شده به صورت ماژولار

سری 6080 FANUC نشان دهنده یک تغییر معماری مهم در نحوه بسته‌بندی سیستم‌های درایو سروو برای ابزارهای ماشین CNC است. به جای اختصاص یک تقویت کننده خودکفا به هر گروه محور، رویکرد 6080 از یک ماژول منبع تغذیه متمرکز استفاده می‌کند که با ماژول‌های درایو سروو جداگانه جفت می‌شود — هر کدام مسئول منطق کنترل محور خود است اما از PSM مشترک تغذیه می‌کند.

این توپولوژی ماژولار مزایای واقعی در سیستم‌های چند محوره بزرگ ارائه می‌داد: مقیاس‌پذیری آسان‌تر، تشخیص عیب ساده‌تر (خرابی یک ماژول زیرساخت برق را از کار نمی‌اندازد) و چیدمان کابینت سازمان‌یافته‌تر. این اساس نحوه ساخت سیستم‌های سروو توسط FANUC در اواخر دهه 1990 و اوایل دهه 2000 شد و بسیاری از آن نصب‌ها هنوز در حال سرویس‌دهی فعال هستند.

H301 در خانواده 6080 سه محور سروو را از یک محفظه ماژول واحد مدیریت می‌کند. سه محور حرکت هماهنگ CNC — معمولاً X، Y و Z در یک مرکز ماشین‌کاری — از طریق یک واحد قابل تعویض مدیریت می‌شوند. هنگامی که آن واحد نیاز به تعویض دارد، H301 قطعه دقیق مورد نیاز است.درک زمینه کابینت ماژولار

قبل از سفارش، درک اینکه A06B-6080-H301 در کجای سیستم درایو بزرگتر قرار می‌گیرد مفید است:

ماژول 6080 به یک کابینت سروو متصل می‌شود که همچنین حاوی یک PSM FANUC (ماژول منبع تغذیه) و احتمالاً ماژول‌های محور دیگر است. PSM وظایف تبدیل AC به DC و ترمز احیاکننده را برای کل کابینت انجام می‌دهد. ماژول H301 توان باس DC را از PSM دریافت می‌کند و به طور مستقل کنترل جریان، پردازش بازخورد موقعیت و کموتاسیون موتور را برای سه محور اختصاص داده شده خود مدیریت می‌کند.

هنگام تشخیص عیب سروو در این نوع سیستم، اولین قدم همیشه تعیین این است که آیا عیب از PSM یا از یک ماژول محور خاص ناشی می‌شود. خطای PSM معمولاً همه محورها را به طور همزمان تحت تأثیر قرار می‌دهد. خطای ماژول تمایل دارد که مختص محور باشد یا به محورهایی که آن ماژول را به اشتراک می‌گذارند محدود شود. اگر دستگاه شما آلارم‌های سروو را فقط روی سه محور نشان می‌دهد و آن محورها با H301 مطابقت دارند، خود ماژول نقطه کانونی تحقیق می‌شود.

موجودی نو و دست دوم — آنچه در حال حاضر موجود است

هر دو وضعیت موجود هستند، مشروط به در دسترس بودن در زمان واقعی. از آنجایی که سری 6080 به طور گسترده در مراکز ماشین‌کاری CNC متوسط تا بزرگ از تولیدکنندگان اصلی تجهیزات اصلی ژاپنی و اروپایی مستقر شد، واحدهای دست دوم که از سیستم‌های از رده خارج شده یا ارتقا یافته تهیه می‌شوند نسبتاً در دسترس هستند — و بسیاری از آنها در وضعیت عملکردی سالم باقی مانده‌اند.

واحدهای نو

دارای گارانتی کامل 12 ماهه هستند و انتخاب درستی هستند زمانی که دستگاه مورد نظر حیاتی است، چرخه‌های تولید پرتقاضایی را اجرا می‌کند، یا زمانی که به حداکثر اطمینان در جایگزینی نیاز دارید. واحدهای دست دوم با گارانتی 3 ماهه عرضه می‌شوند و گزینه‌ای عملی برای موجودی پشتیبان، ماشین‌های با استفاده کمتر، یا موقعیت‌های نگهداری حساس به بودجه ارائه می‌دهند.سطح موجودی ماژول‌های قدیمی FANUC می‌تواند به سرعت تغییر کند. قبل از نهایی کردن سفارش خود، در دسترس بودن را تأیید کنید.

روش‌های پرداخت و حمل و نقل

پرداخت پذیرفته شده:

انتقال بانکی (T/T) برای هر ارزش سفارش، بدون هزینه اضافی. پی‌پال برای سفارشات تا سقف 500 دلار آمریکا، هزینه رسیدگی تقریباً 3.9–4.4%. وسترن یونیون برای هر ارزش سفارش.ارسال:

ظرف 2–4 روز کاری پس از پرداخت تأیید شده، از طریق DHL یا FedEx به اکثر مقاصد بین‌المللی. خریداران در مناطقی با دسترسی محدود به پیک باید قبل از سفارش با ما تماس بگیرند. تمام عوارض گمرکی، مالیات‌های واردات و هزینه‌های ترخیص بر عهده خریدار است. چندین واحد را می‌توان برای هزینه‌های حمل و نقل تلفیقی در یک محموله ترکیب کرد.پوشش گارانتی — شفاف و سرراست

واحدهای نو:

گارانتی 12 ماهه از تاریخ تحویل. واحدهای دست دوم: گارانتی 3 ماهه از تاریخ تحویل.گارانتی برای خرابی عملکردی تحت شرایط نصب و بهره‌برداری عادی اعمال می‌شود. این شامل آسیب فیزیکی پس از تحویل، نقص‌های ناشی از سیم‌کشی نادرست یا پیکربندی پارامتر، یا آسیب ناشی از شرایط عملیاتی خارج از مشخصات رتبه‌بندی شده ماژول نمی‌شود.

مرجوعی برای کالاهای آسیب‌دیده یا مغایر با توضیحات پذیرفته می‌شود — در همان روز یا روز کاری بعد از دریافت گزارش دهید. واحدهای غیر کاربردی که ظرف 4 روز از تحویل گزارش شوند نیز واجد شرایط مرجوعی یا تعویض هستند. مرجوعی‌های تغییر نظر و خریدهای اشتباه کالا مستثنی هستند. تمام واحدهای مرجوعی باید برچسب گارانتی اصلی را داشته باشند، سالم و بدون تغییر.

کاربردهای معمول دستگاه

A06B-6080-H301 بیشتر با موارد زیر مرتبط است:

مراکز ماشین‌کاری CNC متوسط تا بزرگ که کنترلرهای FANUC سری 16i، 18i یا 21i را با کابینت‌های درایو سروو ماژولار اجرا می‌کنند

• مراکز ماشین‌کاری 5 محوره که در آنها چندین ماژول سری 6080 گروه‌های محور مختلف را پوشش می‌دهند
• ماشین‌های تراش و ماشین‌های تراش-فرز مجهز به FANUC با پیکربندی‌های پیچیده سروو چند محوره
• ربات‌های صنعتی و سیستم‌های تولید انعطاف‌پذیر که در آنها معماری ماژولار 6080 توسط یکپارچه‌سازان سیستم پذیرفته شده است
• تجهیزات تولید سنگین در تأسیسات خودروسازی، هوافضا و مهندسی دقیق
• سوالات متداول

س1: تفاوت بین «ماژول سروو» FANUC مانند A06B-6080-H301 و «تقویت کننده سروو» از سری 6090 یا 6093 چیست؟

تفاوت کلیدی در معماری قدرت است. تقویت کننده‌های سروو در سری 6090 و 6093 عمدتاً واحدهای خودکفا با مراحل منبع تغذیه خود هستند — آنها ورودی AC را دریافت می‌کنند و کل تبدیل و عملکرد درایو موتور را به صورت داخلی انجام می‌دهند. A06B-6080-H301، به عنوان بخشی از سری ماژولار 6080، یک ماژول درایو است که برای توان باس DC خود به یک ماژول منبع تغذیه FANUC (PSM) جداگانه متکی است. H301 مراحل کنترل سروو و خروجی را برای سه محور مدیریت می‌کند، اما رکتیفایر خود را ندارد. این بدان معناست که شما فقط در صورت خرابی ماژول نیاز به تعویض ماژول H301 دارید — PSM و سایر اجزای کابینت در جای خود باقی می‌مانند.

س2: دستگاه من چندین ماژول سروو در کابینت دارد — چگونه بفهمم کدام یک A06B-6080-H301 است؟

در یک کابینت سروو ماژولار FANUC، هر ماژول مستقیماً روی پنل جلویی یا سطح بالایی آن با شماره قطعه کامل آن برچسب‌گذاری شده است. ماژولی را که برچسب آن A06B-6080-H301 است پیدا کنید و توجه داشته باشید که کدام تخصیص‌های محور را پوشش می‌دهد — این معمولاً در شماتیک کابینت الکتریکی دستگاه مستند شده است. اگر برچسب آسیب دیده یا ناخوانا باشد، دفترچه راهنمای نگهداری دستگاه یا نمودار سیم‌کشی کابینت درایو FANUC مشخص می‌کند که کدام ماژول محورها را بر اساس موقعیت اسلات مدیریت می‌کند.

س3: آیا یک ماژول H301 معیوب می‌تواند باعث آلارم در تمام محورهای دستگاه شود، یا فقط در محورهایی که کنترل می‌کند؟

یک A06B-6080-H301 معیوب معمولاً آلارم‌های خاصی را برای سه محوری که آن ماژول کنترل می‌کند ایجاد می‌کند. سایر محورها — که توسط ماژول‌های متفاوت در همان کابینت سرویس‌دهی می‌شوند — باید بدون تأثیر باقی بمانند، با فرض اینکه ماژول منبع تغذیه (PSM) به طور عادی کار می‌کند. اگر تمام محورها به طور همزمان آلارم دهند، PSM یا توزیع توان باس DC منبع احتمالی‌تر مشکل است. آلارم‌های مختص محور که به طور مرتب با یک گروه سه محوره مطابقت دارند، نشانگر بسیار واضح‌تری هستند که ماژول H301 مربوطه نیاز به توجه دارد.

س4: آیا پس از تعویض A06B-6080-H301 با یک واحد نو یا دست دوم نیاز به باز برنامه‌ریزی چیزی دارم؟

برای یک تعویض ماژول مستقیم مشابه، پارامترهای سروو در کنترلر CNC ذخیره می‌شوند — نه در خود ماژول درایو در اکثر پیکربندی‌های سری 6080. این بدان معناست که تعویض ماژول H301 با یک شماره قطعه یکسان نباید نیاز به ورود مجدد پارامترهای سروو داشته باشد، تا زمانی که حافظه پارامتر کنترلر از دست نرفته باشد. با این حال، همیشه خوب است که قبل از انجام هرگونه تعویض درایو، از مجموعه کامل پارامترهای CNC پشتیبان تهیه کنید. اگر دستگاه در هنگام راه‌اندازی یک رویه تنظیم خودکار را اجرا می‌کند، اجازه دهید آن کامل شود و قبل از بازگشت به تولید، عملکرد محور را تأیید کنید.

س5: آیا خطری در سفارش A06B-6080-H301 دست دوم برای یک دستگاه تولیدی حیاتی وجود دارد؟

خطر قابل مدیریت است اما واقعی است. ماژول‌های دست دوم سابقه خدمتی دارند که به طور کامل شناخته شده نیست — تنش حرارتی، گذراهای ولتاژ و ساعات کار همگی بر طول عمر قطعه در طول زمان تأثیر می‌گذارند. برای ماشین‌هایی که زمان خرابی هزینه تولید قابل توجهی دارد، یک واحد نو با گارانتی 12 ماهه انتخاب قابل دفاع‌تری است. واحدهای دست دوم برای ماشین‌های با اهمیت کمتر، الزامات موجودی پشتیبان، یا موقعیت‌هایی که محدودیت‌های بودجه یک عامل واقعی است، مناسب هستند. در هر صورت، اگر یک واحد دست دوم نصب شود و ظرف 4 روز از تحویل تحت شرایط عملیاتی عادی دچار مشکل شود، مرجوعی یا تعویض تحت سیاست گارانتی ما در دسترس است.
