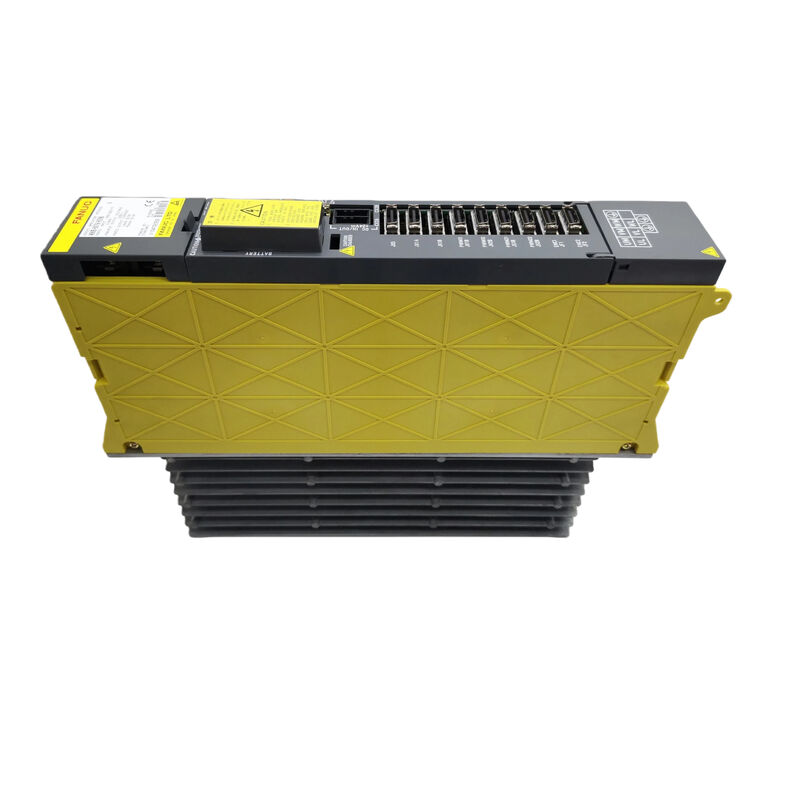

FANUC A06B-6079-H304 — آلفا SVM3-20/20/20: سه محور از طریق یک گذرگاه برق مشترک

معماری اولویت دارد

همه آمپلی‌فایرهای سروو آلفا FANUC یک نوع دستگاه نیستند. برخی واحدهای مستقل هستند که مستقیماً به برق AC ورودی متصل می‌شوند، آن را در داخل یکسو می‌کنند و موتورهای خود را به طور مستقل راه‌اندازی می‌کنند. برخی دیگر ماژول هستند - مراحل خروجی هدفمند که برق DC تبدیل شده را از یک منبع مشترک دریافت می‌کنند و کاملاً بر کنترل موتور تمرکز می‌کنند. A06B-6079-H304 قطعاً در دسته دوم قرار می‌گیرد و درک این تمایز مهمترین چیزی است که قبل از سفارش، نصب یا عیب‌یابی این واحد باید بدانید.

تعیین شده به عنوان SVM3-20/20/20 — ماژول آمپلی‌فایر سروو، سه محور، کلاس 20 در هر سه کانال — H304 ولتاژ گذرگاه DC خود را از یک ماژول منبع تغذیه (PSM) دریافت می‌کند که به طور جداگانه در همان کابینت درایو نصب شده است. PSM تبدیل AC به DC را برای کل کابینت انجام می‌دهد. SVM3 هیچ کاری فراتر از کنترل جریان برای محورهای L، M و N انجام نمی‌دهد. یکسو نمی‌کند. بانک خازن خود را برای گذرگاه اصلی ندارد. PSM را قطع کنید، و هر ماژول SVM که از آن گذرگاه مشترک استفاده می‌کند بلافاصله از کار می‌افتد.

این معماری یک محدودیت نیست — این یک مصالحه مهندسی عمدی است که تبدیل توان را در یک مرحله کارآمد واحد ادغام می‌کند و در عین حال به ماژول‌های SVM مختلف با تعداد محور و رتبه‌بندی جریان متفاوت اجازه می‌دهد تا یک استخر انرژی مشترک را به اشتراک بگذارند. مصالحه این است که یک SVM3-20/20/20 فقط نیمی از نصب است. نیمه دیگر PSM است.

Sande Electric، A06B-6079-H304 را در شرایط نو و دست دوم حمل می‌کند و در عرض ۰ تا ۳ روز کاری به سراسر جهان ارسال می‌کند.

SVM در مقابل SVU: تمایزی که کل نصب شما را تعیین می‌کند

از آنجایی که FANUC برچسب‌گذاری محصولات مشابهی را در سراسر خانواده آمپلی‌فایرهای سروو آلفای خود استفاده کرده است، یک مهندس نگهداری که به دنبال جایگزینی درایو است می‌تواند به راحتی هم 6079 SVM و هم 6089 SVU را در کاتالوگ‌ها مشاهده کند، گاهی اوقات در کنار هم لیست شده‌اند. آنها قابل تعویض نیستند و تفاوت عمیق‌تر از پین‌های کانکتور است.

جدول زیر شکاف اصلی را نشان می‌دهد:

هنگامی که یک ماشین بر اساس معماری 6079 SVM طراحی شده است، کل کابینت — PSM، یک یا چند ماژول SVM، کابل‌کشی و اتصالات گذرگاه — این انتخاب را منعکس می‌کند. جایگزینی یک H304 با یک SVU با جریان معادل، نیاز به افزودن یک اتصال برق AC مستقل و حذف تغذیه گذرگاه DC دارد. این یک سیم‌کشی کابینت است، نه تعویض ماژول.

H304 در محدوده SVM3: چرا سه محور برابر در 5.9 آمپر

خانواده 6079 SVM3 ترکیبات جریان سه محوره مختلفی را پوشش می‌دهد. H304 نوع متقارن 20/20/20 است — هر سه محور در 5.9 آمپر، همه موتورهای آلفا را در کلاس α2/3000 تا α4/4000 راه‌اندازی می‌کنند. جایگاه آن در میان انواع دیگر SVM3 نشان می‌دهد که برای چه چیزی در نظر گرفته شده است:

H304 در بالای محدوده جریان برابر سه محوره قبل از ورود به پیکربندی‌هایی با محور N با جریان بالاتر قرار دارد. مراکز ماشین‌کاری و مراکز تراشکاری که در آنها سه محور موتورهای کلاس مشابه را تحت وظیفه قابل مقایسه راه‌اندازی می‌کنند — به عنوان مثال، محورهای X، Y و Z در یک VMC میان‌رده — خانه طبیعی این ماژول هستند. در جایی که یک محور واقعاً به بیش از 5.9 آمپر نیاز دارد، H305، H306 یا H307 بدون تغییر محورهای دیگر آن را برطرف می‌کنند.

انتخاب نوع اشتباه از این لیست منبع رایج خطاها هنگام تهیه ماژول‌های جایگزین است. یک H303 (12/20/20) روی ماشینی که در اصل H304 (20/20/20) داشته است، موتور محور L را کم راه‌اندازی می‌کند و در هنگام بار برش معنی‌دار، هشدارهای اضافه جریان محور L را فعال می‌کند. همیشه قبل از سفارش، تمام نیازهای جریان سه محور را تأیید کنید.

تله رابط 6079 در مقابل 6096: نام ماژول یکسان، نسل‌های متفاوت

خانواده 6079 SVM نسل جانشین مستقیمی دارد: 6096 SVM با FSSB (گذرگاه سروو سریال Fanuc). این دو نسل نام‌های مدل یکسان — SVM3-20/20/20 — و فرم فاکتورهای تقریباً یکسان دارند. تفاوت رابط سروو بین CNC و ماژول است.

H304 6079 از رابط موازی PWM نوع A استفاده می‌کند و از طریق یک بسته کابل موازی از برد رابط سروو CNC به نسل‌های قدیمی‌تر CNC FANUC (سری 15، 16، 18، 21 غیر-i) متصل می‌شود. معادل 6096 — که همچنین SVM3-20/20/20 نامیده می‌شود اما شماره سفارش A06B-6096-H304 را دارد — از رابط فیبر نوری FSSB استفاده می‌کند و از طریق کابل فیبر نوری پلاستیکی به کنترل‌های CNC سری i متصل می‌شود.

این دو قابل تعویض متقابل نیستند. یک ماژول 6096 که روی ماشینی با CNC غیر-i و برد سروو نوع A نصب شده است، ارتباط برقرار نمی‌کند. به طور مشابه، یک ماژول 6079 که روی ماشینی پیکربندی شده برای FSSB نصب شده است، در راه‌اندازی اولیه شکست می‌خورد. اگر به دنبال جایگزینی هستید و می‌دانید که ماشین از CNC سری 16 یا 18 (غیر-i) استفاده می‌کند، H304 6079 قطعه صحیح است. اگر ماشین از 16i، 18i یا 0i-C/D استفاده می‌کند، H304 6096 مورد نیاز است. مطمئن‌ترین بررسی، شماره قطعه روی ماژول نصب شده است — چهار رقم میانی شماره سفارش A06B (6079 در مقابل 6096) نسل رابط را بدون ابهام می‌کند.

مشخصات فنی

اندازه‌گیری PSM و H304: منبع تغذیه باید چه چیزی را مدیریت کند

نصب یا جایگزینی یک SVM3-20/20/20 سوالی را مطرح می‌کند که به راحتی نادیده گرفته می‌شود: آیا PSM موجود ظرفیت کافی برای پشتیبانی از بار را دارد؟ H304 تا 3.7 کیلووات در بار کامل سه محوره همزمان از گذرگاه DC مشترک می‌کشد. اگر ماژول‌های SVM اضافی از همان PSM استفاده کنند — که پیکربندی عادی در یک مرکز ماشین‌کاری چند محوره است — PSM باید برای مجموع تقاضای توان پیک همه ماژول‌ها، نه فقط H304 به تنهایی، اندازه‌گیری شود.

سری PSM آلفا FANUC (A06B-6077) در چندین رتبه‌بندی توان عرضه می‌شود. هنگام افزودن یک H304 جایگزین به کابینت، تأیید کنید که ظرفیت خروجی نامی PSM نصب شده با مجموع همه ماژول‌های SVM در سیستم تجاوز نمی‌کند. یک PSM که بالاتر از رتبه حرارتی خود کار می‌کند، در هنگام بارهای برش سنگین چند محوره، هشدارهای کمبود ولتاژ گذرگاه DC را نشان می‌دهد — الگوی هشدار که شبیه به خطای ماژول است اما از مرحله منبع تغذیه نشأت می‌گیرد.

این محاسبه زمانی بیشترین ارتباط را دارد که H304 به جای یک نوع SVM3 با جریان کمتر نصب می‌شود (به عنوان مثال، جایگزینی یک ماژول H301 سه محوره 12/12/12 با یک ماژول H304 سه محوره 20/20/20)، که در آن بار کل گذرگاه افزایش می‌یابد. در یک جایگزینی H304 مشابه، اندازه‌گیری PSM موجود معتبر باقی می‌ماند.

سفارش، پرداخت و حمل و نقل

ارسال به سراسر جهان از طریق DHL و FedEx در عرض 0-3 روز کاری از پرداخت تایید شده. حمل و نقل ترکیبی برای سفارشات چند واحدی موجود است.

روش‌های پرداخت پذیرفته شده:

• انتقال بانکی (T/T) — تمام مقادیر سفارش
• PayPal — سفارشات تا 500 دلار آمریکا
• Western Union — تمام مقادیر سفارش

عوارض و مالیات واردات مسئولیت خریدار در مقصد است.

سیاست گارانتی و بازگشت

بازگشت برای واحدهایی که آسیب دیده، ناقص، غیر از توضیحات یا تأیید شده غیرفعال در عرض 4 روز از دریافت پذیرفته می‌شود. برچسب گارانتی باید دست نخورده باقی بماند. هزینه‌های حمل و نقل بازگشت بر عهده خریدار است. بازگشت برای خطاهای سفارش یا تغییر نظر پذیرفته نمی‌شود.

سوالات متداول

Q1: SVM3-20/20/20 ماشین من خراب شد و من همزمان هر سه محور را در حال هشدار می‌بینم. آیا ماژول H304 خود می‌تواند باعث شود هر سه محور همزمان از کار بیفتند، یا باید ابتدا به PSM نگاه کنم؟

پاسخ: هر دو سناریو ممکن است و LED 7-segment روی ماژول سریعترین ابزار تشخیصی برای تمایز آنهاست. اگر LED یک هشدار کلاس ولتاژ را نشان دهد — به طور خاص کدهای مربوط به کمبود ولتاژ گذرگاه DC یا خرابی شارژ گذرگاه — خطا از مسیر منبع تغذیه مشترک نشأت می‌گیرد، به این معنی که یا خود PSM، فیوز گذرگاه DC، یا سیم‌کشی گذرگاه بین PSM و ماژول SVM. اگر LED کدهای مرحله خروجی را نشان دهد (کدهای اضافه جریان یا خطای IPM در محورهای جداگانه)، مراحل خروجی ماژول بیشتر درگیر هستند. یک بررسی عملی اول قبل از محکوم کردن هر یک از اجزا: ولتاژ گذرگاه DC را در پایانه‌های ورودی DC ماژول SVM با یک DMM در حالی که سیستم روشن است اما قبل از فعال کردن محورها تأیید کنید. گذرگاه باید در مشخصات 283-325 ولت DC باشد. اگر ولتاژ گذرگاه کم یا غایب است در حالی که PSM هیچ خطایی از خود نشان نمی‌دهد، سیم‌کشی گذرگاه و فیوز بین آنها را بررسی کنید. اگر ولتاژ گذرگاه صحیح است و ماژول همچنان در راه‌اندازی اولیه شکست می‌خورد، ماژول منبع خطای محتمل‌تری است.

Q2: آیا خطر سفارش اشتباه 6096 H304 وجود دارد در حالی که من به 6079 H304 نیاز دارم؟ آنها به نظر می‌رسد که با هم در نتایج جستجو ظاهر می‌شوند.

پاسخ: بله، این یکی از رایج‌ترین اشتباهات سفارش در خانواده آلفا SVM است، دقیقاً به این دلیل که هر دو SVM3-20/20/20 نامیده می‌شوند و از نظر فیزیکی تقریباً یکسان به نظر می‌رسند. بررسی قطعی، شماره سفارش شش رقمی در وسط شماره قطعه FANUC است: 6079 برای رابط نوع A (نوع ماشین شما اگر از سری 16 یا 18 غیر-i استفاده می‌کند)، و 6096 برای رابط FSSB (مورد نیاز برای 16i، 18i و سایر CNCهای سری i). اگر بر اساس مدل CNC ماشین سفارش می‌دهید، تأیید کنید که آیا نام CNC با "-i" پایان می‌یابد — سری 16 غیر-i است، سری 16i سری i است. شماره قطعه برد رابط سروو در داخل کابینت CNC شاخص قابل اعتماد دیگری است: بردها در محدوده A16B-2200-xxxx و A16B-2202-xxxx معمولاً نوع A (سازگار با 6079) را نشان می‌دهند، در حالی که بردهای A16B-3200-xxxx با FSSB (سازگار با 6096) مرتبط هستند. در صورت تردید، شماره قطعه کامل ماژول نصب شده را از برچسب با ما در میان بگذارید قبل از تأیید سفارش خود.

Q3: ماشین از این H304 روی محورهای X، Y و Z استفاده می‌کند. پس از جایگزینی ماژول، آیا لازم است پارامترهای CNC دوباره مقداردهی اولیه شوند، یا واقعاً پلاگین و بازی است؟

پاسخ: برای جایگزینی مشابه از همان نوع ماژول (H304 برای H304)، پارامترهای سروو CNC — کدهای موتور، محدودیت‌های جریان، بهره موقعیت، بهره حلقه سرعت — در خود CNC ذخیره می‌شوند و تحت تأثیر تعویض ماژول قرار نمی‌گیرند. SVM3-20/20/20 پارامترهای محور را در داخل نگه نمی‌دارد. پس از اینکه ماژول جایگزین به صورت مکانیکی نصب شد، کابل‌های گذرگاه و رابط دوباره وصل شدند و سیستم روشن شد، CNC با استفاده از مجموعه پارامتر موجود، ارتباط با ماژول جدید را از سر می‌گیرد. با این حال، دو مورد ارزش تأیید پس از روشن شدن را دارند: اول، اینکه هیچ محوری هشدار سروو مربوط به عدم تطابق پارامتر را نشان نمی‌دهد (که نشان می‌دهد کد موتور یا پارامتر کلاس جریان در CNC با موتور متصل شده مطابقت ندارد)، و دوم، اینکه تابع بازگشت مرجع (خانه) CNC پس از اولین چرخه برق روی هر سه محور به درستی کار می‌کند، زیرا داده‌های موقعیت مطلق نگهداری شده در حافظه پشتیبان باتری CNC ممکن است نیاز به بازسازی داشته باشند اگر ماشین برای مدت طولانی خاموش بوده است.

Q4: ماشین از این H304 روی محورهای X، Y و Z استفاده می‌کند. محور N (Z) تمایل دارد سخت‌تر کار کند زیرا وزن سر اسپیندل را حمل می‌کند. آیا باید یک نوع SVM3 متفاوت با محور N با جریان بالاتر، مانند H307 (SVM3-20/20/40) را در نظر بگیرم؟

پاسخ: فقط اگر مشخصات موتور محور Z واقعاً به بیش از 5.9 آمپر نیاز داشته باشد. تصمیم باید بر اساس پلاک موتور و پارامترهای سروو محور CNC گرفته شود، نه فقط بر اساس درک عملیاتی. یک محور Z که سر اسپیندل سنگین را تحت گرانش حمل می‌کند، تقاضای گشتاور پیوسته بالاتری نسبت به یک محور افقی خواهد داشت — اما اینکه آیا این به تقاضای جریانی بیش از 5.9 آمپر ترجمه می‌شود کاملاً به جریان نامی موتور و نحوه اندازه‌گیری درایو توسط OEM اصلی ماشین برای آن محور بستگی دارد. مدل صفحه موتور محور Z را بررسی کنید و جریان نامی آن را در مقابل خروجی 5.9 آمپر (کلاس 20) H304 تأیید کنید. اگر موتور در کلاس α4/4000 یا پایین‌تر باشد و در اصل با H304 جفت شده باشد، جدول جفت‌سازی موتور-درایو FANUC این را ترکیبی معتبر تحت چرخه کار عادی ماشین در نظر می‌گیرد. اگر در بارهای برش عادی با پارامترهای موتور صحیح تنظیم شده، هشدارهای حرارتی محور Z یا سفرهای اضافه جریان را تجربه می‌کنید، قبل از تغییر اندازه درایو، با تنظیم پارامتر سروو مشورت کنید — یک پارامتر رمپ شتاب بیش از حد تهاجمی روی محور Z می‌تواند حتی زمانی که درایو به درستی برای موتور اندازه‌گیری شده است، از رتبه جریان درایو فراتر رود.

Q5: من نیاز به تهیه چندین واحد H304 به عنوان یدکی برای یک خط تولید با چندین ماشین مشابه دارم. بهترین راه برای اطمینان از اینکه واحدهای دریافتی من FANUC اصلی هستند چیست؟

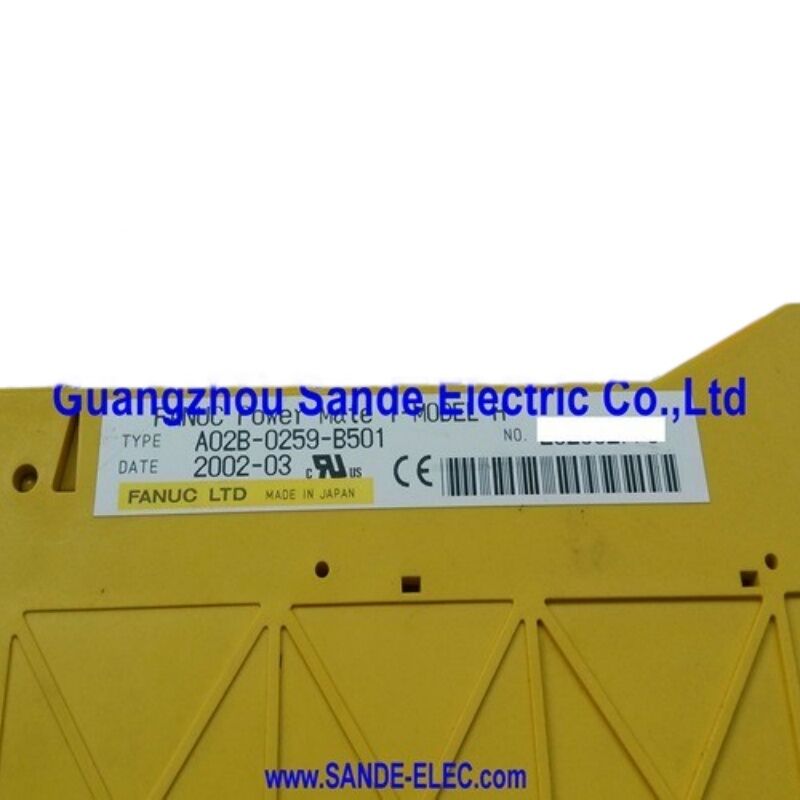

پاسخ: درایوهای غیر اصلی یا نادرست معرفی شده FANUC در بازار مازاد، به ویژه برای قطعات قدیمی با تقاضای بالا، در گردش هستند. هنگام تهیه چندین واحد، چندین بررسی فیزیکی هنگام دریافت، خطر را به طور قابل توجهی کاهش می‌دهد.اول، برچسب FANUC روی ماژول باید چاپ واضح و سازگار با شماره قطعه کامل، شماره سریال و کشور مبدأ (ژاپن) را نشان دهد.

برچسب نباید علائم بازسازی را نشان دهد — لبه‌ها را برای بلند شدن یا عدم هم‌ترازی با محفظه ماژول بررسی کنید.

دوم، محفظه‌های کانکتور و کیفیت برد که از طریق هرگونه دهانه تهویه قابل مشاهده است باید با استانداردهای تولید FANUC سازگار باشد — فونت‌های ابریشم برد نامنطبق یا قطعات ضعیف نصب شده علائم هشدار دهنده هستند.

سوم، واحد را در برابر شماره بردهای PCB شناخته شده خوب تأیید کنید: برد سیم‌کشی در یک H304 اصلی باید A16B-2202-0786 و PCB کنترل A20B-2001-0950 باشد. اگر تأمین کننده نمی‌تواند یا نمی‌خواهد این تعیین بردها را تأیید کند، آن را به عنوان یک احتیاط در نظر بگیرید. قبل از ثبت سفارش چند واحدی با ما تماس بگیرید تا در مورد تاریخچه بازرسی بحث کرده و اصالت قطعه را برای نیاز حجمی خود تأیید کنید.
