فانوک سروو آمپلی فایر A06B-6079-H302 A06B6079H302 A06B-6079-H302

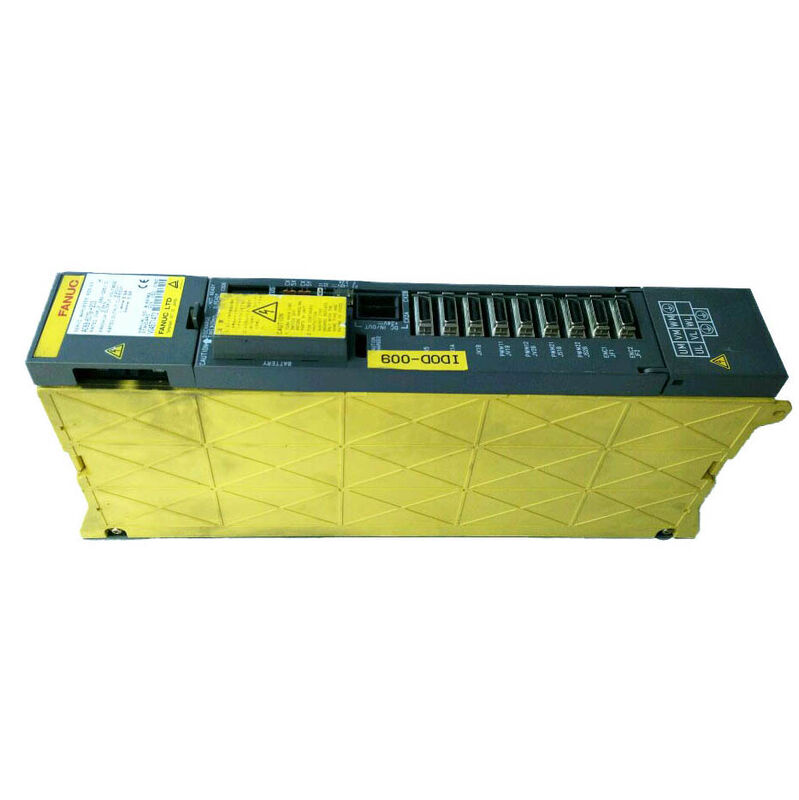

FANUC A06B-6079-H302 — Alpha SVM3-12/12/20: زمانی که دو محور سبک و یکی سنگین است

تفکر پشت محورهای نامتوازن

یک مرکز ماشین‌کاری سه محوره، سه مسئله یکسان نیست که سه بار حل شده باشد. محور چرخشی B که یک فیکسچر سنگ قبر را به سمت بعدی ایندکس می‌کند، کاری اساساً متفاوت از محورهای X و Y که یک کانتور جیب را ردیابی می‌کنند، انجام می‌دهد. محور Z که در برابر گرانش با یک هد اسپیندل کامل پایین می‌آید، اینرسی را حمل می‌کند که یک محور عرضی سبک‌تر هرگز با آن مواجه نمی‌شود. یک محور ایندکس برجک در یک مرکز تراش به طور متناوب و کوتاه حرکت می‌کند — پروفایل تقاضای فعلی آن هیچ اشتراکی با محور Z که یک پاس خشن سنگین را می‌گیرد، ندارد.

طراحان ماشین که این را درک کردند، جریان درایو یکسانی را برای هر محور صرفاً به این دلیل که سه خروجی از یک ماژول در دسترس بود، مشخص نکردند. آنها هر کانال را برای موتوری که قرار بود درایو کند، اندازه‌گیری کردند و ماژول‌های سه محوره را انتخاب کردند که ترکیب جریان آنها با توزیع بار واقعی ماشین مطابقت داشت. A06B-6079-H302 دقیقاً منعکس کننده این تفکر است.

با نام SVM3-12/12/20، این ماژول از سری آلفای 6079 FANUC 3.0 آمپر در محورهای L و M — کافی برای موتورهای آلفا در انتهای سبک‌تر محدوده — در حالی که محور N را تا 5.9 آمپر افزایش می‌دهد تا موتوری را که گشتاور قابل توجه بیشتری را تحمل می‌کند، سرویس دهد. دو کانال برای کارهای سبک‌تر اندازه‌گیری شده‌اند؛ یکی برای محور سنگین‌تر. این یک مصالحه یا یک نوع عجیب نیست — این پاسخ مهندسی صحیح به یک پروفایل بار ماشین خاص و رایج است.

Sande Electric ماژول A06B-6079-H302 را در شرایط نو و دست دوم موجود دارد و ظرف 0 تا 3 روز کاری به سراسر جهان ارسال می‌کند.

معماری ماژول: وابستگی PSM که خانواده 6079 را تعریف می‌کند

قبل از بحث در مورد مشخصات محور، معماری نصب H302 شایسته توجه روشن است. این واحد یک SVM — ماژول تقویت کننده سروو — نه یک واحد مستقل با رکتیفایر خود است. این به یک باس DC مشترک که توسط یک ماژول منبع تغذیه (PSM) که به طور جداگانه در همان کابینت درایو نصب شده است، متصل می‌شود. PSM تمام تبدیل AC به DC را برای کابینت مدیریت می‌کند. SVM3-12/12/20 فقط کنترل جریان را برای سه محور خود مدیریت می‌کند.

این بدان معناست که H302 هیچ ترمینال ورودی AC ندارد. برق ورودی به صورت ولتاژ باس DC در محدوده 283 تا 325 ولت می‌رسد، که قبلاً توسط PSM بالادستی رکتیفایه و فیلتر شده است. اگر PSM خراب شود، H302 — و هر ماژول SVM دیگری که این باس را به اشتراک می‌گذارد — کار خود را متوقف می‌کند. اگر H302 خراب شود، PSM و سایر ماژول‌ها به طور عادی کار می‌کنند.

هر کسی که این ماژول را به عنوان جایگزین تهیه می‌کند، باید قبل از نتیجه‌گیری مبنی بر اینکه ماژول SVM منبع خطا است، تأیید کند که کابینت حاوی PSM فعال است. ولتاژ کم باس DC در سطح کابینت یا خرابی شارژ باس، تمام ماژول‌های SVM را به طور همزمان از کار می‌اندازد، و این الگو — همه محورها به طور همزمان آلارم می‌دهند — گاهی اوقات با خرابی ماژول اشتباه گرفته می‌شود در حالی که PSM یا سیم‌کشی باس مشکل واقعی است.

جایی که H302 قرار می‌گیرد: خواندن محدوده نامتقارن SVM3

SVM3-12/12/20 موقعیت خاصی را در خانواده ماژول سه محوره 6079 اشغال می‌کند که منعکس کننده کاربرد مورد نظر آن است:

H302 اولین پله بالاتر از H301 کاملاً سبک است — حداقل تغییری که جریان بیشتری به محور N می‌دهد بدون اینکه دو کانال دیگر را بزرگ‌تر کند. ماشین‌هایی که با این ماژول طراحی شده‌اند معمولاً L و M را به محورهایی که موتورهای α1/3000 یا α2/3000 را درایو می‌کنند، اختصاص می‌دهند، در حالی که N یک α2/3000 یا α3/3000 را در یک کاربرد با وظیفه بالاتر، یا گاهی اوقات یک α4/4000 در بارهای متوسط درایو می‌کند.

نصب H304 کاملاً یکسان (20/20/20) بر روی ماشینی که حول H302 طراحی شده است، آسیب نمی‌رساند — کانال‌های با جریان بالاتر به سادگی با کسری از ظرفیت خود در L و M کار می‌کنند. اما تهیه H304 به عنوان جایگزین، هزینه را افزایش می‌دهد و با شکستن تطابق مستندات، سفارشات آینده را پیچیده می‌کند. رویکرد بهتر شناسایی و نگهداری قطعه صحیح است.

چرا محور N ارتقا می‌یابد: پیکربندی‌های رایج ماشین

در نصب‌هایی که H302 بیشتر مورد استفاده قرار می‌گرفت، محور N یکی از چند سناریوی تکراری را مدیریت می‌کرد.

در مراکز ماشین‌کاری افقی، محورهای L و M پالت را در دو جهت افقی جابجا می‌کنند در حالی که N حرکت عمودی را با وزن کامل هد اسپیندل حمل می‌کند. مؤلفه گرانشی فقط بر روی محور N، نیاز گشتاور متوسط آن را بالاتر از آنچه یک موتور α1 یا α2 نیاز دارد، حتی در عمق برش متوسط، افزایش می‌دهد.

در مراکز تراش با محورهای کمکی، L و M ممکن است موقعیت‌یابی tailstock و tool post را درایو کنند در حالی که N کارتریج اصلی را که پاس تراش طولی را می‌گیرد، درایو می‌کند — به طور مداوم بالاترین تقاضای جریان در ماشین.

در سلول‌های چند محوره با اضافه شدن یک محور چرخشی C به یک پایه سه محوره، محور چرخشی اغلب یک موتور سنگین‌تر برای مدیریت اینرسی قطعه کار در حین ایندکسینگ دارد که به طور طبیعی با کانال N با هد روم جریان بالاتر آن مطابقت دارد.

هیچ یک از این کاربردها N را به قلمرو کلاس 40 که نیاز به H305 یا H306 دارد، سوق نمی‌دهد. 5.9 آمپر کانال N کلاس 20 در محدوده‌ای قرار دارد که یک موتور آلفای متوسط بدون اینکه واحد از نظر فیزیکی بزرگ‌تر شود یا به طور قابل توجهی بیشتر از PSM مشترک بکشد، کار را مدیریت می‌کند.

مشخصات فنی

شکاف رابط 6079 در مقابل 6096: نسل صحیح را دریافت کنید

SVM3-12/12/20 سری 6079 دارای همتای مستقیمی در نسل بعدی خانواده SVM آلفا است: A06B-6096-H302، که همان نامگذاری SVM3-12/12/20 و رتبه‌بندی جریان محور یکسان را دارد اما از رابط فیبر نوری FSSB به جای PWM نوع A استفاده می‌کند. این دو ماژول قابل جایگزینی برای یکدیگر نیستند.

H302 سری 6079 با کنترل‌های FANUC سری 15، 16، 18 و 21 — نسل غیر i — با استفاده از یک بسته کابل موازی از برد رابط سروو نوع A CNC کار می‌کند. H302 سری 6096 با کنترل‌های سری i (16i، 18i، 0i-C/D و مشابه) از طریق کابل فیبر نوری پلاستیکی کار می‌کند. نصب یک ماژول 6096 بر روی ماشینی با CNC غیر i، یا یک ماژول 6079 بر روی ماشینی با CNC مجهز به FSSB، باعث خطای ارتباطی فوری در هنگام روشن شدن می‌شود.

مطمئن‌ترین روش شناسایی، برچسب شماره قطعه روی ماژول نصب شده باقی می‌ماند. چهار رقم میانی — 6079 یا 6096 — نسل رابط را صرف نظر از در دسترس بودن مستندات کابینت CNC، مشخص می‌کند. اگر برچسب آسیب دیده باشد، نامگذاری مدل CNC بعدی قابل اعتمادترین بررسی است: غیر i (سری 16، 18، 21 بدون پسوند "i") نیاز به 6079 دارد؛ سری i (16i، 18i، 21i) نیاز به 6096 دارد.

سفارش، پرداخت و حمل و نقل

ارسال به سراسر جهان از طریق DHL و FedEx ظرف 0 تا 3 روز کاری پس از پرداخت تأیید شده. حمل و نقل ترکیبی برای سفارشات چند قلمی موجود است.

روش‌های پرداخت پذیرفته شده:

• انتقال بانکی (T/T) — تمام مقادیر سفارش
• PayPal — سفارشات تا 500 دلار آمریکا
• Western Union — تمام مقادیر سفارش

عوارض گمرکی و مالیات واردات مسئولیت خریدار در مقصد است.

گارانتی و سیاست بازگشت

بازگشت برای واحدهایی که آسیب دیده، ناقص، غیر از توضیحات یا تأیید شده غیرفعال در عرض 4 روز از دریافت می‌رسند، پذیرفته می‌شود. برچسب گارانتی باید سالم باشد. هزینه حمل و نقل بازگشت مسئولیت خریدار است. بازگشت برای سفارشات اشتباه یا تغییر نظر پذیرفته نمی‌شود.

سوالات متداول

س1: محور N ماشین من در برش‌های سنگین آلارم جریان بیش از حد را فعال می‌کند، اما محورهای L و M خوب هستند. آیا این بدان معناست که فقط مرحله خروجی محور N در داخل H302 خراب شده است، و آیا می‌توانم ماشین را فقط با دو محور در حین تهیه جایگزین اجرا کنم؟

پاسخ: یک آلارم جریان بیش از حد فقط محور N که L و M را تحت تأثیر قرار نمی‌دهد، با خرابی محدود به مرحله خروجی N سازگار است — سه مرحله خروجی در داخل ماژول SVM3 از مدار کنترل جریان یکدیگر مستقل هستند، حتی اگر باس DC را به اشتراک بگذارند. با این حال، قبل از نتیجه‌گیری مبنی بر خرابی ماژول، تست مقاومت عایقی موتور را بر روی موتور محور N با قطع کابل موتور در انتهای ماژول انجام دهید. یک آلارم جریان بیش از حد محور N که بلافاصله پس از فعال شدن محور — قبل از صدور هرگونه دستور حرکت — ظاهر می‌شود، تقریباً همیشه به خرابی سیم‌پیچ موتور یا شکست عایق کابل اشاره دارد تا خرابی مرحله خروجی ماژول. جایگزینی ماژول بدون تأیید یکپارچگی عایق موتور، در صورت خرابی موتور، همان آلارم را در واحد جدید ایجاد می‌کند. در مورد اجرا با دو محور: این کاملاً به الزامات عملیاتی ماشین و آنچه محور N درایو می‌کند بستگی دارد. CNC را می‌توان برای قرار دادن محور N در حالت آلارم-مسدود شده برای اهداف نگهداری در برخی ماشین‌ها پیکربندی کرد، اما این مخصوص ماشین است و باید با مستندات OEM تأیید شود.

س2: من می‌توانم 6096-H302 را راحت‌تر از 6079-H302 در بازار فعلی پیدا کنم. آیا می‌توانم ماژول FSSB را در ماشین خود با CNC سری 18 (غیر i) نصب کنم اگر برد رابط سروو CNC را نیز تعویض کنم؟

پاسخ: از نظر تئوری، تعویض برد رابط سروو در داخل CNC از نوع A به FSSB امکان ارتباط با ماژول 6096 را فراهم می‌کند — اما در عمل این به ندرت یک تعویض برد ساده است. برد رابط سروو FSSB برای سیستم‌های CNC سری i نسل سخت‌افزاری متفاوتی از برد نوع A در سری 18 است و نرم‌افزار CNC نیز باید از ارتباط سروو FSSB پشتیبانی کند. کنترل‌های سری 18 به طور بومی از FSSB در نرم‌افزار سروو استاندارد خود پشتیبانی نمی‌کنند؛ مسیر ارتقا شامل تعویض خود CNC به جای یک برد داخلی است، که تصمیم خرید ماژول را به یک پروژه ارتقا کامل CNC تبدیل می‌کند. برای ماشین‌هایی که باید در پلتفرم سری 18 در تولید باقی بمانند، تهیه 6079 H302 صحیح مسیر مناسب است. اگر نقشه راه بلندمدت ماشین شامل ارتقا CNC باشد، آن پروژه گسترده‌تر زمینه مناسبی برای رسیدگی به تغییر رابط درایو است.

س3: ماشین من در ابتدا دارای یک نوع SVM3 متفاوت (به طور خاص H301، SVM3-12/12/12) نصب شده بود. موتور محور N بعداً به یک مدل بزرگتر ارتقا یافت. آیا اکنون باید H302 را به عنوان جایگزین نصب کنم، یا تغییر ماژول نیاز به تغییرات دیگر کابینت یا CNC دارد؟

پاسخ: اگر موتور محور N به طور قانونی به مدلی در محدوده α2/3000–α4/4000 ارتقا یافته باشد و پارامترهای سروو محور N CNC (کد موتور، پارامتر 2020) برای منعکس کردن موتور جدید به‌روز شده باشند، آنگاه نصب H302 به جای H301 از نظر مکانیکی و الکتریکی ساده است — ورودی باس DC، کابل رابط و اتصالات برق موتور بین دو نوع ماژول یکسان هستند. مراحل کلیدی عبارتند از: تأیید اینکه جریان نامی موتور N ارتقا یافته در محدوده خروجی 5.9 آمپر کانال N H302 قرار می‌گیرد (از آن تجاوز نمی‌کند)؛ تأیید اینکه کد موتور محور N CNC با مدل موتور واقعی مطابقت دارد؛ و بررسی اینکه آیا PSM در کابینت قبلاً برای بار افزایش یافته محور N از ارتقا موتور اندازه‌گیری شده است. اگر ارتقا موتور به درستی با توجه به PSM و پارامتر در آن زمان انجام شده باشد، تعویض ماژول یک جایگزینی مستقیم است.

س4: پس از نصب H302 جایگزین، هر سه محور به درستی مقداردهی اولیه می‌شوند اما محور N در حین حرکات کانتورینگ دقیق، انحراف موقعیت را نشان می‌دهد — محورهای L و M کاملاً ردیابی می‌شوند. چه چیزی باید بررسی شود؟

پاسخ: انحراف موقعیت محور N بر روی یک ماژول که به درستی مقداردهی اولیه شده است، در حالی که L و M به طور تمیز ردیابی می‌شوند، مشکل را به تنظیم حلقه سرعت محور N یا مسیر بازخورد انکودر محور N محدود می‌کند. با انکودر شروع کنید: بررسی کنید که کابل انکودر محور N در کانکتور بازخورد محور N ماژول کاملاً جا خورده است — با کانکتور L یا M جابجا نشده است، که در صورت مشابه بودن ظاهر کابل‌ها و اختلال در حین تعویض امکان‌پذیر است. یک کانکتور انکودر که نیمه جا خورده است می‌تواند یک سیگنال موقعیت متناوب ایجاد کند که باعث انحراف در سرعت‌های پایین بدون ایجاد آلارم کامل انکودر می‌شود. سپس، تأیید کنید که پارامتر بهره حلقه سرعت محور N (پارامتر 2043 یا معادل آن برای سری CNC شما) در طول هرگونه عیب‌یابی قبلی تغییر نکرده است — بهره سرعتی که به طور قابل توجهی کمتر از مشخصات مدل موتور است، پاسخ کند و منحرف شده محور N را حتی با بازخورد موقعیت صحیح ایجاد می‌کند. مقدار پارامتر فعلی را با جدول مشخصات موتور برای مدل دقیق موتور محور N قبل از تنظیم مقایسه کنید.

س5: ما چهار ماشین مشابه را با استفاده از این ماژول اداره می‌کنیم. با توجه به توقف تولید سری 6079، استراتژی قطعه یدکی توصیه شده چیست؟

پاسخ: با چهار ماشین مشابه و قطعه متوقف شده، محاسبه ریسک به نفع نگهداری حداقل دو واحد تأیید شده فعال در انبار است. یک واحد قابلیت تعویض فوری را برای اولین ماشینی که خراب می‌شود فراهم می‌کند؛ دومی پوشش را در حالی که موجودی جایگزین دوباره پر می‌شود — یک پنجره تدارکات که با قطعات قدیمی متوقف شده غیرقابل پیش‌بینی است و بسته به در دسترس بودن مازاد جهانی در زمان خرابی می‌تواند از روزها تا ماه‌ها طول بکشد. برای تأسیساتی که این ماشین‌ها شیفت‌های تولیدی را اجرا می‌کنند، هزینه خرابی انتظار برای یک واحد تهیه شده معمولاً چندین برابر هزینه نگهداری دو قطعه یدکی انبار شده است. برخی از تأسیسات با شش یا بیشتر ماشین مشابه سه واحد نگهداری می‌کنند. ملاحظه بیشتر: از آنجایی که کانال‌های L و M H302 (3.0 آمپر) نسبت به کانال N (5.9 آمپر) در استفاده معمولی کمتر تحت فشار هستند، خرابی‌های مرحله خروجی محور N تمایل به رایج‌تر بودن نسبت به خرابی‌های L یا M در واحدهای قدیمی دارند. اگر چرخه‌های وظیفه محورهای N ماشین‌های شما تهاجمی هستند، این الگوی خرابی را در کمیت انبارداری لحاظ کنید. برای بحث در مورد قیمت‌گذاری چند واحدی و تأیید عمق موجودی فعلی قبل از تعهد به برنامه تدارکات، با ما تماس بگیرید.
