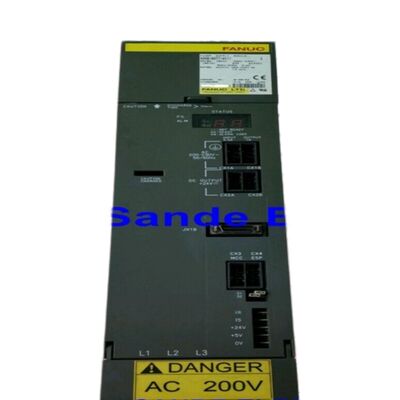

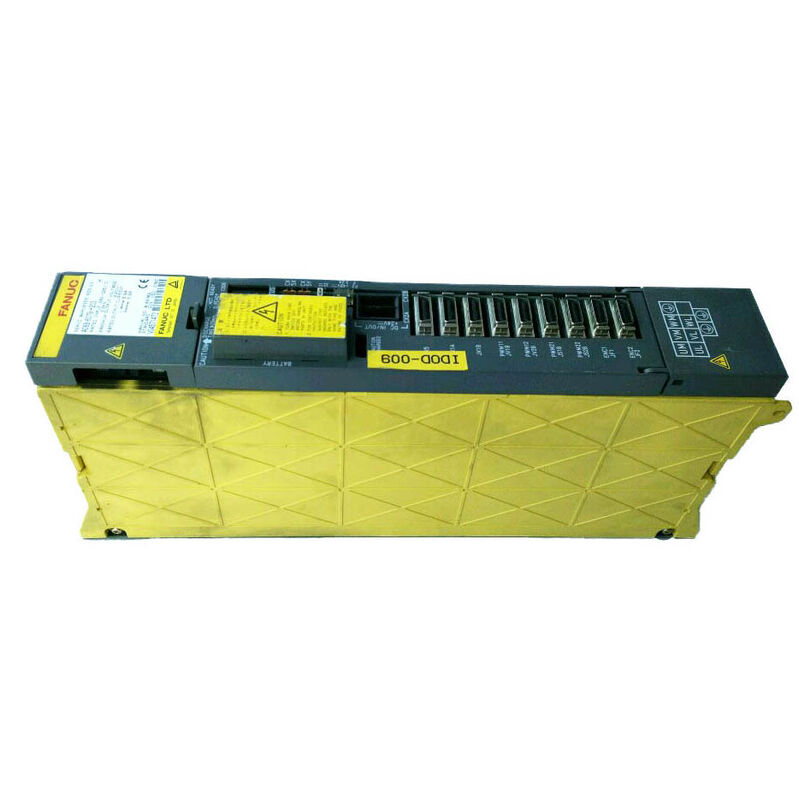

فانوک سروو آمپلی فایر A06B-6079-H108 A06B6079H108 A06B-6079-H108

فانوک A06B-6079-H108 | ماژول تقویت کننده سروو تک محوره آلفا — SVM1-360، خروجی 115 آمپر، موتورهای α100/α150، ورودی 283-325 ولت، خروجی 230 ولت، رابط نوع A/B

مرور کلی

ماژول تقویت کننده سروو تک محوره فانوک A06B-6079-H108 بزرگترین ماژول در سری A06B-6079 آلفا است — SVM1-360، یک درایو خروجی پیوسته 115 آمپر که برای موتورهای سروو آلفا α100 و α150 طراحی شده است که محورهای سنگین ماشین ابزار را در اکوسیستم CNC فانوک تغذیه می‌کنند.در حالی که ماژول‌های کوچکتر SVM در سری A06B-6079 محورهای فشرده مراکز ماشین‌کاری و دستگاه‌های EDM را مدیریت می‌کنند، H108 در انتهای دیگر مقیاس عمل می‌کند: ماشین‌های CNC با فرمت بزرگ که محورهای آن‌ها جرم ساختاری قابل توجهی را حمل می‌کنند، جایی که پیش‌بار پیچ توپی و اصطکاک ریل‌ها قابل توجه است، و جایی که محور سروو باید گشتاور کامل را در طول برش‌های سنگین بدون محدودیت جریان ارائه دهد.قرارداد نام‌گذاری SVM1-360 از الگوی مورد استفاده در خانواده SVM سری آلفا پیروی می‌کند — SVM1 یک ماژول تک محوره را شناسایی می‌کند و 360 کلاس جریان پیک را شناسایی می‌کند. با خروجی پیوسته 115 آمپر به موتور AC 230 ولت، H108 قادر به راه‌اندازی موتورهایی در محدوده توان پیوسته 11-15 کیلووات است و محورهای بزرگ را که در ماشین‌های تراش افقی، مراکز ماشین‌کاری با فرمت بزرگ، ماشین‌ابزارهای نوع گانتری، و تجهیزات پرس و پرس ترمز سنگین یافت می‌شوند، پوشش می‌دهد که موتورهای سروو آلفا بزرگ فانوک قابلیت نیروی محور مورد نیاز این ماشین‌ها را فراهم می‌کنند.

ساخته شده در تأسیسات تولیدی فانوک در دامنه کوه فوجی در ژاپن، A06B-6079-H108 از اواسط دهه 1990 به بعد در ماشین‌ابزارهای CNC بزرگ نصب شده است — طول عمری که هم استحکام سخت‌افزار و هم عمر عملیاتی مداوم ماشین‌ابزارهای بزرگی را که برای تغذیه آن‌ها طراحی شده است، منعکس می‌کند.

مشخصات کلیدی

پارامتر

مقدار

قابلیت خروجی 115 آمپر H108 به طور خاص با این کلاس‌های موتور مطابقت دارد.

در این سطح جریان، H108 نیاز دارد که ماژول ترانزیستور IPM (ماژول قدرت هوشمند) آن حتی در شرایط عملیاتی عادی، گرمای قابل توجهی را دفع کند.

ماژول شامل یک هیت سینک اختصاصی و فن خنک‌کننده برای مدیریت این بار حرارتی است. عملکرد فن نظارت می‌شود — فن متوقف شده باعث ایجاد FAL (هشدار فن) بر روی نمایشگر LED ماژول می‌شود و ادامه کار بدون خنک‌کننده فن خطر خاموش شدن حرارتی IPM را به همراه دارد. در کاربردهای با چرخه وظیفه بالا، وضعیت عملیاتی فن خنک‌کننده باید بخشی از بازرسی نگهداری معمول باشد.

معماری تک محوره و چیدمان قطعات

طراحی تک محوره SVM1-360 قابلیت خروجی کامل 115 آمپر را در یک کانال محور در اتصال ترمینال L متمرکز می‌کند. برخلاف ماژول‌های SVM چند محوره که در آن‌ها قابلیت جریان بین دو یا سه مرحله خروجی کوچکتر توزیع می‌شود، H108 از یک مجموعه IPM جریان بالا برای خروجی نامی کامل استفاده می‌کند.

این معماری متمرکز ماژول را از نظر فیزیکی نسبت به واحدهای کوچکتر SVM عریض‌تر می‌کند — چیدمان PCB مدارهای درایو گیت بزرگ، شنت‌های اندازه‌گیری جریان، و خازن بای‌پس مورد نیاز برای سوئیچینگ PWM با جریان بالا را در خود جای می‌دهد.

PCB کنترل A16B-2202-0991 و برد سیم‌کشی A20B-1006-0485 مخصوص ماژول SVM1-360 هستند و با بردهای SVM سری آلفا دیگر قابل تعویض نیستند.

متخصصان تعمیر توجه داشته باشند که هیچ یک از این بردها به طور جداگانه از فانوک فروخته نمی‌شوند — تعمیر در سطح قطعه ماژول ترانزیستور IPM، خازن‌ها، فن‌ها، فیوزها و باتری‌های پشتیبان پالس کدگذار، مسیر عملی سرویس برای نگهداری SVM1-360 است.

سوالات متداول

س1: چه نوع ماشین‌هایی معمولاً از A06B-6079-H108 استفاده می‌کنند؟

SVM1-360 در ماشین‌ابزارهای CNC بزرگ یافت می‌شود که در آن‌ها جرم محور و نیروهای برش به قابلیت گشتاور بالاتر موتورهای α100 یا α150 نیاز دارند.

نصب‌های معمول شامل ماشین‌های تراش افقی با سرهای اسپیندل سنگین، مراکز ماشین‌کاری عمودی با فرمت بزرگ با ساختارهای ستون یا میز سنگین، مراکز ماشین‌کاری 5 محوره نوع گانتری، پرس‌های CNC که در آن‌ها محور رم سنگین به گشتاور بالا و پایدار نیاز دارد، و دستگاه‌های پرس ترمز با فرمت بزرگ با کنترل موقعیت محور عقب و رم CNC است.

کلاس خروجی 115 آمپر در مراکز ماشین‌کاری استاندارد رایج نیست — این به طور خاص کاربردهای محور با نیروی بالا در ماشین‌ابزارهای سرمایه‌گذاری بزرگ را هدف قرار می‌دهد.

س2: آیا A06B-6079-H108 می‌تواند با رابط نوع A یا نوع B کار کند؟

ماژول از هر دو عملیات رابط سریال نوع A و نوع B پشتیبانی می‌کند، با رابط فعال که توسط سیستم کنترل و پیکربندی سیم‌کشی نصب ماشین خاص تعیین می‌شود.

نوع A و نوع B در فرمت ارتباط سریال بین CNC و SVM متفاوت هستند — نوع صحیح توسط نسل کنترل CNC و پیکربندی سازنده ماشین تعریف می‌شود. هنگام تهیه H108 جایگزین، قبل از نصب، نوع رابطی را که ماشین استفاده می‌کند تأیید کنید، زیرا استفاده از پیکربندی رابط نادرست منجر به هشدارهای ارتباط سروو در CNC می‌شود.

س3: عواقب توقف فن خنک‌کننده در SVM1-360 چیست؟

با خروجی 115 آمپر، ماژول ترانزیستور IPM در طول عملیات عادی گرمای قابل توجهی تولید می‌کند.

فن متوقف شده (که با کد هشدار FAL در نمایشگر 7 قسمتی نشان داده می‌شود) خنک‌کننده هیت سینک را فقط به همرفت طبیعی کاهش می‌دهد. در بارهای متوسط، درایو ممکن است برای مدت کوتاهی قبل از اینکه حفاظت حرارتی IPM باعث خاموش شدن بیش از حد دما شود، به کار خود ادامه دهد. در بارهای ماشین‌کاری با چرخه وظیفه بالا، خاموش شدن حرارتی سریعتر رخ می‌دهد.

تعویض فن در A06B-6079-H108 یک مورد نگهداری استاندارد است — فن‌های یدکی به طور جداگانه از ماژول اصلی در دسترس هستند و باید به عنوان قطعه یدکی معمول در تأسیساتی که این درایو در استفاده تولیدی مداوم دارد، نگهداری شوند.

س4: باتری پشتیبان پالس کدگذار در H108 چگونه مدیریت می‌شود؟

SVM1-360 یک باتری پشتیبان داخلی برای پالس کدگذار مطلق متصل به موتور محور L را حمل می‌کند.

این باتری حافظه موقعیت مطلق موتور را در طول خاموش شدن CNC حفظ می‌کند. عمر باتری معمولاً بسته به چرخه استفاده و دمای محیط، سال‌ها اندازه‌گیری می‌شود.

یک هشدار باتری کم قبل از رسیدن باتری به ولتاژ بحرانی بر روی نمایشگر اپراتور CNC ظاهر می‌شود — فاصله زمانی توصیه شده برای تعویض قبل از ظاهر شدن هشدار است، زیرا باتری کاملاً تخلیه شده باعث از دست رفتن مرجع موقعیت مطلق محور می‌شود و پس از تعویض باتری نیاز به تنظیم مجدد محور ماشین دارد.

س5: چه چیزی SVM1-360 را از SVM1-320 کوچکتر از نظر کاربرد جدا می‌کند؟

SVM1-320 (کلاس خروجی تقریباً 80 آمپر) و SVM1-360 (کلاس خروجی تقریباً 115 آمپر) کلاس‌های موتور مجاور را پوشش می‌دهند — SVM1-320 موتورهای α40 و α80 را سرویس می‌دهد، در حالی که SVM1-360 موتورهای α100 و α150 را سرویس می‌دهد.

موتورهای α100 و α150 نه تنها گشتاور پیوسته بالاتری دارند، بلکه اینرسی چرخشی سنگین‌تری نیز دارند — از دیدگاه سیستم سروو، کندتر شتاب می‌گیرند و نیاز دارند که پارامترهای جبران اینرسی CNC به درستی تنظیم شوند.

انتخاب بین SVM1-320 و SVM1-360 همیشه توسط مدل موتور روی ماشین تعیین می‌شود، نه توسط توصیف کیفی برنامه — ماژول را با نام پلاک موتور مطابقت دهید.
