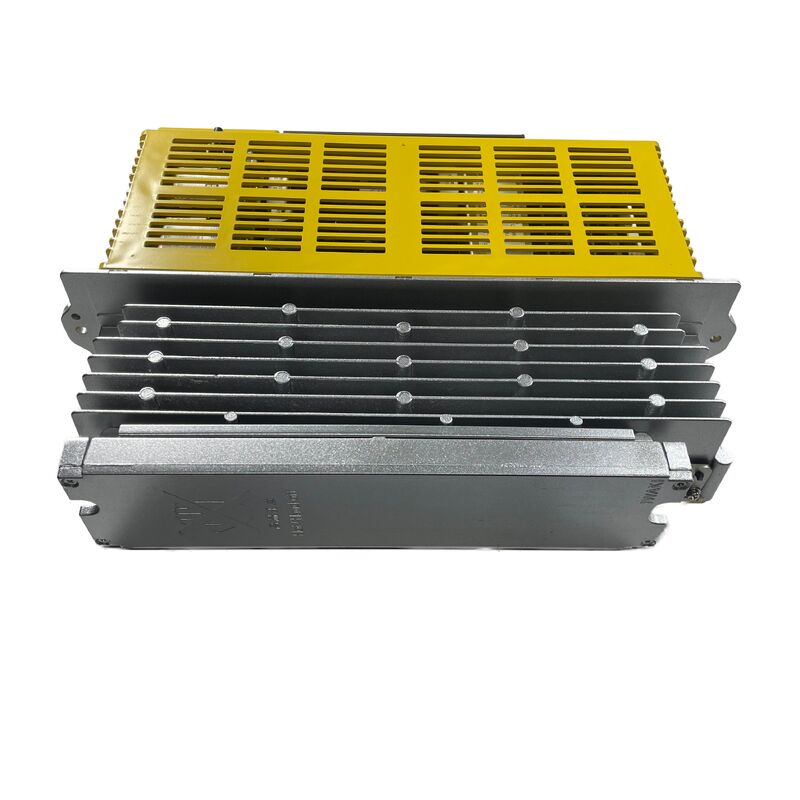

واحد تقویت کننده سروو AC Fanuc A06B-6066-H006 A06B6066H006 A06B-6066-H006

فانوک A06B-6066-H006 ∙ سری C تک محور افزون کننده سرو ∙ SVUC-80 (80A) ، موتورهای 5L/30S، 200VAC، PWM، FANUC 0-C/15A/16A/18A/21A

مرور کلی

درFanuc A06B-6066-H006یک محرک تک محوری 80 آمپر کلاس SVUC از خانواده تقویت کننده سرو سری C Fanuc است که برای مدل های موتور سنگین تر در سری C طراحی شده است، به ویژه موتورهای سرو AC 5L و 30S،همراه با یک گروه سازگاری گسترده از جمله 5S/3000، 10S/3000، 20S، 30S، 5L، 6L، 5T/3000، و 10T/2000.

در سری A06B-6066، H006 نسخه ای با جریان بالاتر در مقایسه با H004 است (که کلاس موتور سبک تر 0S / 5S / 20S / 1500 را اداره می کند).رتبه بندی خروجی 80A از SVUC-80 پشتیبانی می کند که مصرف جریان پایدار بیشتری از موتورهای 30S و 5L تحت بار ماشین آلات.

نام 30S در نام موتورهای سری C Fanuc به یک سرو موتور AC متوسط تا بزرگ با خروجی گشتاور مداوم قابل توجهی اشاره دارد.معمولاً در محرک های محوری سنگین در ماشین های آسیاب بزرگ نصب می شوند، آسیاب های حفاری و مراکز ماشینکاری که در آن خواسته های جرم محوری و اصطکاک بیش از آنچه 20S می تواند به طور قابل اعتماد تحمل کند.

نام 5L یک موتور از سری کلاس L Fanuc را شناسایی می کند،مرتبط با کاربردهای محور ماشین آلات لیزر که در آن تورک خاص و مشخصات سرعت از هندسه موتور استاندارد سری S متفاوت است.

هر دو خانواده موتور رابط PWM مشابهی را که H006 اجرا می کند، به اشتراک می گذارند، به همین دلیل یک عدد بخش تقویت کننده هر دو را پوشش می دهد.

در میدان، H006 موقعیت کانال L یا M را در یک کابینت CNC چند محوری اشغال می کند. ماشین هایی که از محرک های تک محوری تک محور C استفاده می کنند، یک واحد در هر محور را بر روی ریل محرک نصب می کنند،هر کدام از دستورات PWM خود را از کارت خروجی محور CNC دریافت می کنند و جریان موتور و بازخورد رمزگذاری کننده را از طریق سیم سیم سی سری C باز می گردانند.

مشخصات کلیدی

SVUC-80 کلاس جریان بالاتر در سری C

نام "SVUC" در نامگذاری سری C Fanuc، کلاس مرحله خروجی خاص را شناسایی می کند. The H006's SVUC-80 rating (80A peak output capability) sits above the SVUC-40 class of the H004 and accommodates the higher instantaneous current that 30S and 5L motors draw during acceleration transients on heavy machine axes.

در یک مرکز ماشینکاری بزرگ که محور X یک میز سنگین را از طریق یک پیچ توپ بلند هدایت می کند، the acceleration torque demand during rapid traverse initiation can momentarily draw several times the motor's rated continuous current — the SVUC-80's headroom above the rated continuous output prevents nuisance overcurrent alarms during these normal operating events.

صفحه برق A20B-1004-0850 در H006 از نظر فیزیکی بزرگتر از A20B-1200-0851 H004 است، که منعکس کننده رتبه بندی بالاتر IGBT و الزامات تبعید گرما در مرحله خروجی 80A است.

This board difference is the primary physical distinction between H004 and H006 drives when inspecting the internal layout — the control board variants (A20B-2900-0610/0620/0630) are shared across the motor compatibility range and are selected based on the specific motor model being driven.

سازگاری رابط PWM و کنترل

مانند تمام درایوهای سری C A06B-6066 ، H006 از رابط سرو PWM Fanuc برای برقراری ارتباط با CNC استفاده می کند.

This is a dedicated parallel connection — one cable per axis between the CNC's axis card and the drive — that carries the PWM velocity/position command signal from the CNC to the drive and returns encoder feedback from the motor's pulse coder.

این رابط با کنترل های FANUC 0-C و نسخه های اولیه سری 15A، 16A، 18A و 21A که با سازگاری درایو سری C به جای FSSB پیکربندی شده اند سازگار است.

این سازگاری رابط PWM یک عامل تعیین کننده در کاربرد H006 است.

ماشین هایی که با این نسل های کنترل ساخته شده اند می توانند H006 را به عنوان جایگزینی درایو مستقیم بدون تغییر CNC یا اضافه کردن آداپتورهای رابط استفاده کنند.

ماشین هایی که بعداً به کنترل های مبتنی بر FSSB ارتقا یافته اند، نیاز به تبدیل رابط یا جایگزینی درایو با سخت افزار سری آلفا دارند.

سوالات عمومی

سوال 1: H006 با H004 در سری A06B-6066 C چگونه متفاوت است؟

H004 کلاس SVUC کوچکتر است که برای موتورهای 0S / 5S / 20S / 1500 محرک محور سبک تر طراحی شده است. H006 SVUC-80 (کلاس 80A) است که برای موتورهای 30S و 5L با گشتاور بالاتر طراحی شده است.تفاوت اصلي داخلي در تخته برق است: H004 حامل A20B-1200-0851 است، در حالی که H006 حامل A20B-1004-0850 با ترانزیستورهای IGBT با رتبه بالاتر است.

انواع تخت کنترل (0610/0620/0630) در هر دو مدل مشترک است.

استفاده از H006 را با H004 تعویض نکنید. مرحله قدرت کمتر در حال حاضر هشدار های بیش از حد در حال حاضر را تحت تقاضای بالاتر در حال حاضر موتور از موتورهای 30S یا 5L ایجاد می کند.

س2: کدام کد های هشدار CNC به A06B-6066-H006 به عنوان منبع خطا اشاره می کنند؟

در کنترل های FANUC 0-C و اوایل 15/16/18/21، آلارم های درایو سری C به عنوان کد های سری SV-4xx در صفحه نمایش آلارم CNC ظاهر می شوند.SV-401 یا معادل آن نشان می دهد که محور بیش از حد جریان دارد (اغلب ناشی از یک ترانزیستور خروجی شکست خورده در درایو یا کوتاه شدن پیچ موتور). SV-404 نشان دهنده از دست دادن بازخورد رمزگذاری کننده است

نشانگر LED خود درایو سری C شناسایی نقص اضافی در بدن درایو را فراهم می کند. یک صفحه نمایش هفت بخش نشان می دهد کد خطای خاص که با شماره هشدار CNC ارتباط دارد.همیشه خواندن هر دو آلارم CNC و کد LED درایو قبل از تصمیم گیری در مورد اینکه آیا مشکل در درایو است، موتور یا کابل بازخورد.

س3: آیا سازگاری موتور 5L برای کاربردهای ماشین لیزر خاص است؟

بله، در رابطه با موتورهای A06B-6066-H0065L به یک سرو موتور لیزر سری Fanuc اشاره دارد که به طور خاص برای محرک محوری در ماشین های برش لیزر Fanuc (مانند Laser Mate و سیستم عامل های مشابه) طراحی شده است..

این موتورها دارای ویژگی های مختلف گشتاور / سرعت از موتورهای استاندارد سری S هستند اما بر روی همان رابط PWM درایو سری C کار می کنند.پشتیبانی H006 از موتور 5L باعث می شود که برای نگهداری ماشین لیزر و همچنین کاربردهای فرآوری CNC معمولی مناسب باشد.

سوال 4: آیا A06B-6066-H006 می تواند موتور 20S را اجرا کند، حتی اگر H004 نیز از 20S پشتیبانی کند؟

بله، فهرست سازگاری موتور H006 شامل 20S است که با محدوده H004 همپوشانی دارد.

ظرفیت جریان بالاتر H006 یک معایب برای رانندگی یک موتور 20S نیست ¢ این به سادگی به این معنی است که درایو فضای بیشتری نسبت به خواسته های موتور 20S دارد ، که مضر نیست.

در عمل، اگر ماشین در ابتدا یک H006 را برای یک محور 20S مشخص کرد (شاید برای ارتقاء آینده موتور یا به دلیل ترجیح سازنده ماشین) ،جایگزین کردن آن با H006 دیگری درست و قابل اعتماد استجایگزین کردن H004 از نظر فنی اگر محور با بار کم باشد کار می کند، اما مطابقت با مشخصات اصلی رویکرد نگهداری استاندارد است.

س5: آیا صفحه برق A20B-1004-0850 به عنوان یک قطعه تعمیر جداگانه در دسترس است؟

صفحه برق A20B-1004-0850 در بازار قطعات تعمیر در گردش است و توسط متخصصان تعمیر قطعات Fanuc که درایوهای سری C را سرویس می دهند، ذخیره می شود.

این می تواند به طور مستقل جایگزین شود زمانی که خطا به مرحله قدرت جدا شود (شکست ترانزیستور، تخریب خازن بس قدرت) در حالی که تخته های کنترل عملکردی باقی می مانند.

امکانات تعمیر محرک را قبل از حمل با تخته قدرت جایگزین نصب شده تحت بار واقعی موتور آزمایش می کنند.بررسی درست ترانزیستور تغییر شکل موج و جریان خروجی در سراسر محدوده کار موتور.
