تقویت کننده سرو Fanuc A06B-6058-H334 A06B6058H334 A06B-6058-H334

فانوک A06B-6058-H334 ∙ 3- محور AC افزونه Servo دیجیتال ∙ 0S / 5S / 10S، سری S، کارت کنترل PWM، فانوک 0-B / 0-C / 15 سازگار

مرور کلی

درFanuc A06B-6058-H334یک واحد تقویت کننده سرو دیجیتال سه کانال AC از پلت فرم درایو سری S Fanuc است. یک ماژول سه محور که به طور همزمان سه محور سرو را کنترل می کند، L، M و N،هرکدام قادر به رانندگی موتورهای Fanuc AC در 0S هستند5S و 10S محدوده

به عنوان یک تقویت کننده نسل سوم سری S ، H334 دارای کارت کنترل servo A16B-1100-0330 PWM است ،یک به روز رسانی از نسل های قبلی سری S که پردازش سیگنال دیجیتال را بهبود بخشیده و قابلیت اطمینان را در زمینه افزایش می دهد.

ادغام سه محور در یک محفظه واحد فلسفه طراحی Fanuc برای این نسل محرک بود:به جای سه واحد محوری تک محور که فضای راه آهن جداگانه را مصرف می کنند و نیاز به سه مجموعه جداگانه از اتصالات اتوبوس و سیم کشی نقص دارند، A06B-6058-H334 تمام سه محور را به یک واحد فیزیکی متحد می کند.

این ادغام اثر کابینت کنترل را کاهش داد، سیم کشی ماشین را ساده کرد،و استاندارد سازی مجموعه محرک سرو برای ماشین های آسیاب سه محوری و مراکز ماشینکاری که کاربرد اصلی آنها بود.

H334 مستقیماً در دستگاه هایی که FANUC 0-B، 0-C را اجرا می کنند، قرار می گیرد.و سیستم های کنترل سری 15 نسل سخت افزاری CNC Fanuc غالب در ماشین آلات ساخته شده در اواخر دهه 1980 و تا دهه 1990.

تعداد زیادی از این ماشین ها در سراسر جهان در حال تولید هستند.که باعث می شود A06B-6058-H334 به جای یک کنجکاوی تاریخی، قطعات یدکی مورد تقاضا برای عملیات تعمیر و نگهداری باشد..

مشخصات کلیدی

معماری دیجیتالی سری S ارتباطات PWM به CNC

The S-series amplifiers communicate with the CNC control via PWM (pulse-width modulation) interface — a digital protocol that transmits velocity commands and position feedback between the CNC and each drive channel.

این مسیر ارتباطات دیجیتال تقویت کننده های سری S را از درایوهای فرمان آنالوگ قبلی که در تاریخ تولید Fanuc پیش از آنها بودند متمایز می کند.

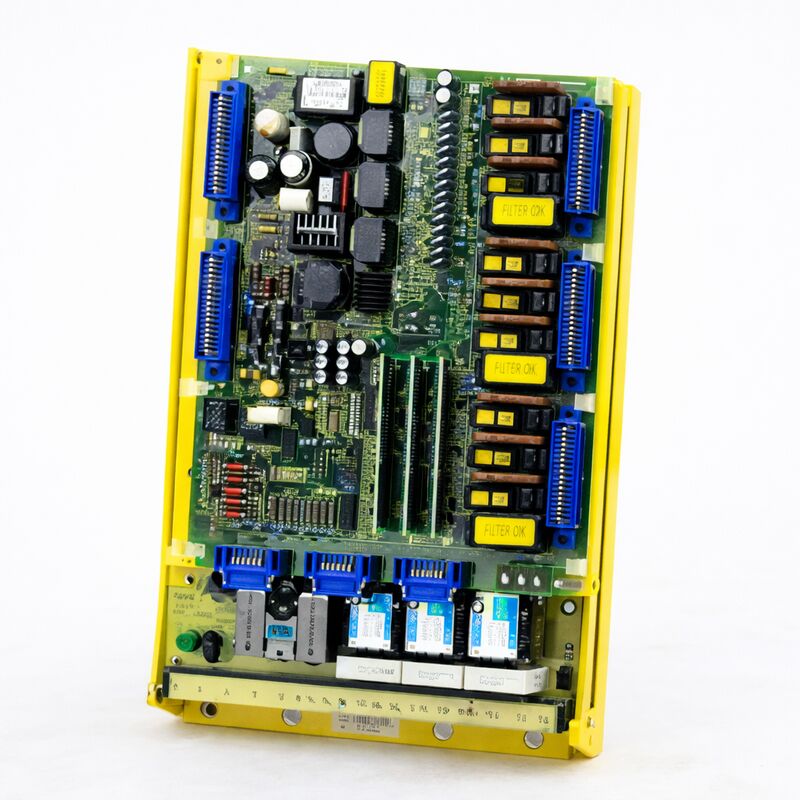

در A06B-6058-H334، کارت کنترل A16B-1100-0330 در بالای واحد قرار دارد و ارتباطات دیجیتال PWM را مدیریت می کند، حلقه کنترل فعلی برای هر سه کانال محور،و مدارهای نظارت بر خطا.

در زیر آن ، صفحه قدرت A20B-1003-0864 مراحل سوئیچ ولتاژ بالا ، اتوبوس DC و مدارهای تخلیه بازسازی شده برای مجمع سه محور را اداره می کند.

هنگامی که یک نقص در یک درایو کار ایجاد می شود، علل رایج عبارتند از ترانزیستورهای قدرت شکست خورده، خازن های الکترولیتی تخریب شده، لباس تماس رله،و خوردگی بر روی ردیابی PCB خطا معمولا جدا کننده به یکی از این دو تخته یا نیمه هادی قدرت در مرحله خروجی.

امکانات تعمیر که با معماری H334 آشنا هستند، معمولا می توانند درایو را به حالت کاری برگردانند، با پرداختن به این نقاط خاص خرابی،به همین دلیل است که خدمات تعمیر و بازسازی برای A06B-6058-H334 دهه ها پس از پایان تولید واحد از نظر تجاری قابل استفاده باقی می ماند..

0S / 5S / 10S محدوده موتور ️ سه کانال، سه محور

نام H334 ترکیبی از اندازه های موتور خاص را که درایو برای آن پیکربندی شده است شناسایی می کند: سه کانال، هر کدام برای محدوده موتور 0S / 5S / 10S اندازه گیری شده است.شماره نشان دهنده درجه چرخش ثابت است. 5S یک خروجی بالاتر از 0S را تولید می کند.، و 10S دوباره بالاتر.

برای یک مرکز ماشینکاری عمودی سه محور که هر یک از محورهای X، Y و Z از طریق مکانیسم های پیچ های سربی با اندازه های مختلف و ویژگی های اصطکاک حرکت می کنند،داشتن هر سه کانال در یک محفظه در حالی که با استفاده از همان خانواده موتور، موجودی نگهداری را به طور قابل توجهی ساده می کند.

نام های کانال L، M و N مربوط به سه محور اتصال در درایو است.

در یک مرکز فرآوری استاندارد، L به طور معمول یک محور، M یک ثانیه و N سوم را هدایت می کندZ) بستگی به پیکربندی سیم کشی ساز ماشین و تنظیمات پارامتر در CNC.

سازگاری CNC FANUC 0-B، 0-C، سری 15

کنترل های FANUC 0-B، 0-C و سری 15 که H334 پشتیبانی می کند، سیستم عامل های اصلی CNC FANUC برای ماشین آلات صنعتی در دوران تولید خود بودند.

سری 0 یک کنترل مقرون به صرفه برای ماشین های کوچکتر و متوسط ارائه داد؛ سری 15 راه حل عملکردی بالاتر را برای کاربردهای پیچیده چند محور و سرعت بالا ارائه داد.

هر دو خانواده از همان رابط PWM servo drive استفاده می کنند که H334 اجرا می کند، به همین دلیل یک واحد محرک واحد تمام سه نسل کنترل را پوشش می دهد.

ماشین هایی که این نسل های کنترل را اجرا می کنند شامل مراکز فرعی و افقی، مراکز چرخش با ابزار زنده، ماشین های خرد کننده،و تجهیزات تولید CNC اختصاصی از سازندگان ماشین آلات از جمله Mori Seiki، مازاک، اوکما و ماکینو و دیگران.

وضعیت عملیاتی مداوم این ماشین ها در محیط های تولید در سراسر جهان چیزی است که بازار ثانویه را برای A06B-6058-H334 حفظ می کند.

سوالات عمومی

سوال 1: معنی "سطح S نسل سوم" چیست و چگونه از درایوهای سری S قبلی متفاوت است؟

تقویت کننده های سرو دیجیتال سری S Fanuc از طریق چندین نسل سخت افزار تکامل یافته اند، هر کدام از آنها کارت کنترل PWM، طراحی صفحه قدرت و پردازش سیگنال را به روز می کنند.

نسل سوم دارای کارت کنترل A16B-1100-0330 است که دارای کنترل جریان دیجیتال بهبود یافته در مقایسه با نسخه های قبلی A16B-1100-0310 و A16B-1100-0320 است.کارت کنترل بعدی رد هارمونیک بهتر و پهنای باند حلقه سرعت تنگتر را فراهم می کند.

برای اهداف تعمیر و نگهداری، تولید مهم است زمانی که بوردهای جایگزینی تهیه می شود A16B-1100-0330 با کارت های کنترل سری S قبلی قابل تعویض نیست.

س2: آیا A06B-6058-H334 می تواند با موتورهای خارج از محدوده 0S / 5S / 10S استفاده شود؟

H334 برای مدل های موتور 0S، 5S و 10S پیکربندی شده است. استفاده از موتورهای خارج از این محدوده مانند 20S یا 30S نیاز به یک واحد محرک متفاوت با اندازه برای خروجی فعلی بالاتر که موتورها تقاضا می کنند.

استفاده از یک درایو کوچک با یک موتور بزرگ باعث می شود که محافظت از جریان بیش از حد در هنگام شروع موتور یا تحت بار باشد.همیشه قبل از انتخاب یک درایو جایگزین، نام مدل موتور را بر روی صفحه نام موتور بررسی کنید..

سوال 3: این واحد متوقف شده است ️ واحدهای جایگزین از کجا تهیه می شوند؟

واحدهای بازسازی شده و مازاد A06B-6058-H334 از طریق بازار قطعات معدنی صنعتی از خارج کردن ماشین، موجودی بیش از حد و تامین کنندگان تعمیرات تخصصی در گردش هستند.

Fanuc-certified repair centres and third-party electronics refurbishers offer both exchange units (where the customer's failed unit is rebuilt and returned or a refurbished unit is supplied in exchange) and outright surplus unitsتمام واحد هاي آزمايشي تامين كننده هاي معتبر بر روي دستگاه هاي آزمايشي فانوک سري S با موتورهاي اصلي AC قبل از ارسال

سوال 4: رایج ترین حالت های خرابی A06B-6058-H334 چیست؟

شایع ترین خرابی ها عبارتند از: ترانزیستورهای قدرت شکست خورده در یک یا چند کانال خروجی (که به عنوان محور بیش از حد جریان یا هشدار خطا در محور ارائه می شود) ،خازن های الکترولیتیک تخریب شده یا باز در صفحه برق (که به عنوان رفتار محوری نامنظم یا نقص ولتاژ اتوبوس DC ظاهر می شوند)، تماس های تماسگر مغناطیسی فرسوده (به عنوان نقص های آماده درایو متناوب) ، و خوردگی بر روی پی سی بی در محیط های خشن.

خروجی های DAC کارت کنترل A16B-1100-0330 و مدارهای رابط فیبر نوری نیز در طول زمان در محیط های دارای ارتعاش بالا یا چرخه درجه حرارت شکست می خورند.

س5: کد های هشدار در CNC نشان دهنده مشکل با A06B-6058-H334 است؟

در کنترل های FANUC 0-B/0-C و سری 15 ، آژیرهای سرو که به درایو سری S اشاره می کنند معمولاً به عنوان خطاهای سری AL-400 (آژیرهای سرو) در پانل عامل CNC ظاهر می شوند.کد های خاص، نوع خطای را مشخص می کنند overcurrent (معمولا AL-401 یا AL-411 بسته به محور)، ولتاژ بیش از حد، خطاهای اتصال DC، و خطاهای ارتباطی بین CNC و درایو.

کد هشدار مشخص می کند که کدام کانال محور تحت تاثیر قرار گرفته است.

قبل از تعویض درایو، تایید خطا در درایو است نه در موتور، کابل بازخورد، یا کارت رابط CNC با پیروی از روش تشخیصی Fanuc: چک عایق موتور،بررسی تداوم بازخورد رمزگذاری کننده، و اگر امکان پذیر است، تخصیص محور را تغییر دهید تا مشخص شود که آیا نقص با محرک حرکت می کند یا با سیم کشی محور باقی می ماند.
