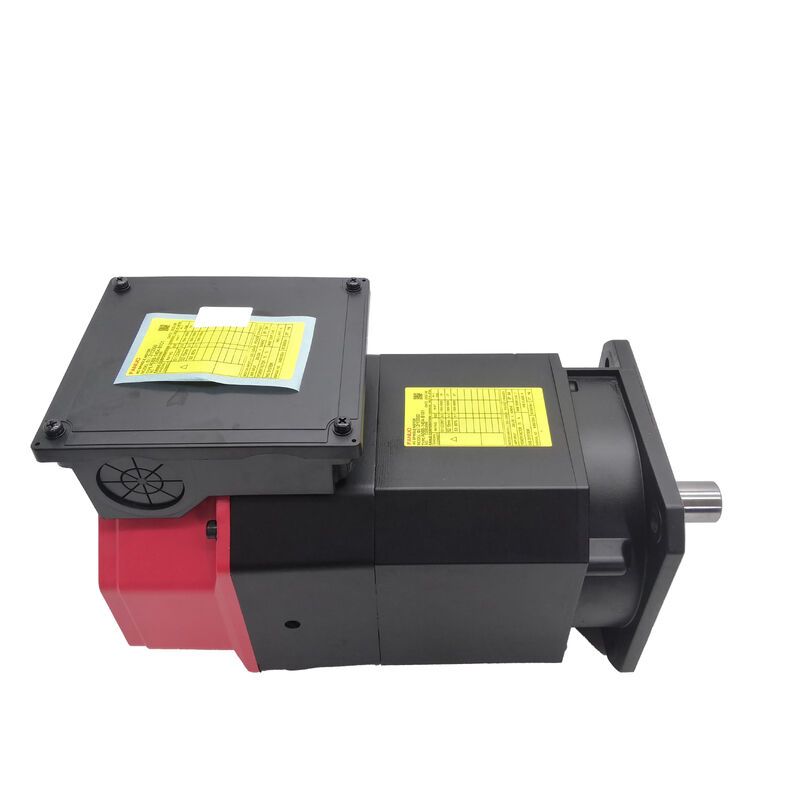

موتور اسپیندل AC فانوک A06B-1425-B103
αi 3/12,000، نصب فلنجی، سوراخ صاف، سنسور عقب
مرور کلی محصول
شماره قطعه: A06B-1425-B103
همچنین جستجو شده به عنوان: A06B1425B103, FANUC A06B-1425-B103, Fanuc A06B1425B103
مدل موتور: αi 3/12,000
طبقهبندی: موتور اسپیندل AC سری Fanuc Alpha i -- حداکثر سرعت 12,000 دور در دقیقه، 3.7 کیلووات، نصب فلنجی، شفت سوراخ صاف، سنسور IMZ عقب، سازگار با آمپلیفایر αiSP
مشخصات فنی
| پارامتر |
مقدار |
| شماره قطعه |
A06B-1425-B103 |
| مدل موتور |
αi 3/12,000 |
| سری |
اسپیندل Fanuc Alpha i |
| توان خروجی نامی |
3.7 کیلووات |
| حداکثر سرعت |
12,000 دور در دقیقه |
| نصب |
فلنجی |
| رابط شفت |
سوراخ صاف (SLK -- بدون شیار کلید) |
| نوع سنسور |
IMZ (نصب در عقب) |
| جهت خروج هوا |
جلو |
| آمپلیفایرهای سازگار |
آمپلیفایرهای اسپیندل سری Fanuc αiSP |
| کنترلهای سازگار |
سری Fanuc 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| مبدا |
ژاپن |
αi 3/12,000 -- 3.7 کیلووات در دوازده هزار دور در دقیقه
این موتور به طور خاص برای VMC های کوچک تا متوسط که با آلیاژ آلومینیوم، مواد غیر آهنی و برش فولاد سبک کار می کنند، مهندسی شده است. اسپیندل باید به اندازه کافی سریع بچرخد تا ابزارهای کاربیدی با قطر کوچک را در محدوده برش مولد خود نگه دارد و در عین حال توان خروجی پیوسته کافی برای حذف واقعی مواد بدون افت سرعت تحت بار برش پایدار را فراهم کند.
3.7 کیلووات قابلیت برش معنیداری را فراهم میکند. در سرعت 12,000 دور در دقیقه، سرعت سطح برای یک فرز انگشتی 5 میلیمتری به حدود 188 متر در دقیقه میرسد -- در پنجره مولد برای فرزکاری آلیاژ آلومینیوم با هندسه کاربیدی با کیفیت. برای یک کاتر 10 میلیمتری در همان سرعت، سرعت سطح برای پرداخت تهاجمی در فولاد نرم مناسب است.
گشتاور موتور در سرعت نامی، برش را بدون افت دور اسپیندل در حین حرکت تغذیه حفظ میکند و پرداخت سطح ثابت و عمر ابزار قابل پیشبینی را حفظ میکند.
نکته مهم: این پیکربندی استاندارد αi 3/12,000 بدون خنککننده از طریق اسپیندل است. علامت αiT موتورهایی را با سوراخ خنککننده داخلی برای تحویل خنککننده تحت فشار از طریق اسپیندل مشخص میکند. برای ماشینهایی که برای خنککننده سیلابی یا مه پیکربندی شدهاند، این پیکربندی استاندارد صحیح است.
نصب فلنجی: تراز دقیق بدون تنظیم
نصب فلنجی موتور را از طریق یک سطح پیچ دقیق سنگزنی شده به محفظه اسپیندل دستگاه ثابت میکند. هنگامی که فلنج با سطح جفت خود منطبق میشود، محور چرخش موتور به طور خودکار برقرار میشود -- بدون نیاز به تنظیم یا تراز مجدد تکراری.
برای موتور اسپیندل که با سرعت 12,000 دور در دقیقه کار میکند، این تراز دقیق حیاتی است. عدم تراز، لرزش همزمان را معرفی میکند که بر پرداخت سطح و عمر بلبرینگ در طول زمان تأثیر میگذارد. نصب فلنجی این متغیر را به طور کامل حذف میکند.
شفت سوراخ صاف و سنسور IMZ عقب
سوراخ صاف (SLK) به این معنی است که رابط کوپلینگ شفت موتور فاقد شیار کلید است. گشتاور از طریق آرایش کوپلینگ با استفاده از تناسب فشاری، اصطکاک یا هندسه کوپلینگ منتقل میشود. این طراحی جرم چرخان را متقارن نگه میدارد و عدم تعادل را در سرعتهای بالا به حداقل میرساند.
سنسور IMZ عقب یک پالس مرجع موقعیت یک بار در هر دور را به CNC ارائه میدهد و امکان ضربه زدن سفت و سخت، برش نخ همزمان و جهتگیری اسپیندل برای تعویض خودکار ابزار را فراهم میکند. محل قرارگیری عقب سنسور را از کوپلینگ انتهای محرک دور نگه میدارد و مسیریابی کابل را ساده میکند.
عملکرد سنسور IMZ در عمل
سنسور IMZ عقب سه عملکرد حیاتی CNC را فعال میکند:
- ضربه زدن سفت و سخت: همگامسازی دقیق بین تغذیه محور Z و چرخش اسپیندل در طول چرخه ضربه زدن
- برش نخ همزمان: حفظ رابطه فاز صحیح بین زاویه اسپیندل و موقعیت محور خطی
- جهتگیری اسپیندل: قرار دادن اسپیندل در موقعیت زاویهای فرمان داده شده برای تعویض خودکار ابزار
سازگاری آمپلیفایر و CNC
A06B-1425-B103 به آمپلیفایرهای اسپیندل سری Fanuc αiSP نیاز دارد. پلتفرمهای CNC سازگار شامل سری Fanuc 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B و 32i هستند.
با آمپلیفایرهای اسپیندل سری α (غیر i) اصلی یا درایوهای سری Fanuc β سازگار نیست. پس از نصب، قبل از اجرای تولید، پارامترهای اسپیندل CNC را به درستی تنظیم کنید.
الزام تعویض هسته
بیشتر توزیعکنندگان بر اساس مبنای تعویض هسته کار میکنند -- یک واحد معیوب قابل بازسازی باید بازگردانده شود، یا هزینه هسته اضافی اعمال میشود. قیمت تعویض به طور قابل توجهی کمتر از خرید مستقیم است.
قبل از ارسال، با تامینکنندگان تأیید کنید که آیا موتورهای آسیبدیده فیزیکی به عنوان هسته تعویضی قابل قبول واجد شرایط هستند یا خیر. واحدهایی که قابل بازسازی نیستند معمولاً اعتبار هسته دریافت نمیکنند.
کاربردهای معمول
- مراکز ماشینکاری عمودی CNC کوچک تا متوسط برای آلیاژ آلومینیوم، برنج و فولاد سبک
- مراکز ماشینکاری دریل-تپ با چرخه بالا که به قابلیت ضربه زدن سفت و سخت نیاز دارند
- پلتفرمهای ماشینکاری چند عملیاتی که عملیات فرزکاری، دریلکاری و ضربه زدن ترکیبی را اجرا میکنند
- جایگزینی برای ماشینهایی که در حال حاضر مجهز به A06B-1425-B103 هستند
سوالات متداول
سوال 1: تفاوت بین A06B-1425-B103 و A06B-1465-B123 چیست؟
A06B-1425-B103 پیکربندی استاندارد بدون خنککننده از طریق اسپیندل است. A06B-1465-B123 علامت "T" را حمل میکند که نشاندهنده یک سوراخ خنککننده داخلی از طریق اسپیندل است. آنها قابل تعویض نیستند -- قبل از سفارش، علامت اصلی را تأیید کنید.
سوال 2: کدام توابع CNC به سنسور IMZ عقب نیاز دارند؟
سنسور IMZ ضربه زدن سفت و سخت (همگامسازی چرخش اسپیندل با تغذیه محور Z)، برش نخ همزمان و جهتگیری اسپیندل برای تعویض خودکار ابزار را فعال میکند. عملکرد اسپیندل فقط با سرعت تحت تأثیر قرار نمیگیرد.
سوال 3: کدام آمپلیفایر Fanuc مورد نیاز است؟
نیاز به آمپلیفایر اسپیندل سری αiSP Fanuc دارد. سازگار با سری Fanuc 0i-D, 0i-F, 16i, 18i, 21i, 30i و 31i. با سری α اصلی یا درایوهای سری β سازگار نیست.
سوال 4: آیا شفت سوراخ صاف بر اتصال موتور تأثیر میگذارد؟
بله -- پیکربندی SLK به معنی عدم وجود شیار کلید است. انتقال گشتاور به تناسب فشاری، کوپلینگ اصطکاکی یا هندسه کوپلینگ خاص متکی است. بدون تأیید سازگاری کوپلینگ اسپیندل، جایگزین یک شفت کلیددار نکنید.
سوال 5: اگر موتور معیوب دارای آسیب بدنه برای تعویض هسته باشد چه؟
آسیب فیزیکی بر واجد شرایط بودن هسته تأثیر میگذارد. واحدهای با بدنه ترک خورده، سطح فلنج آسیبدیده یا تغییر شکل سوراخ ممکن است واجد شرایط اعتبار کامل نباشند. قبل از ارسال، وضعیت قابل قبول را با تامینکننده تأیید کنید.
